لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

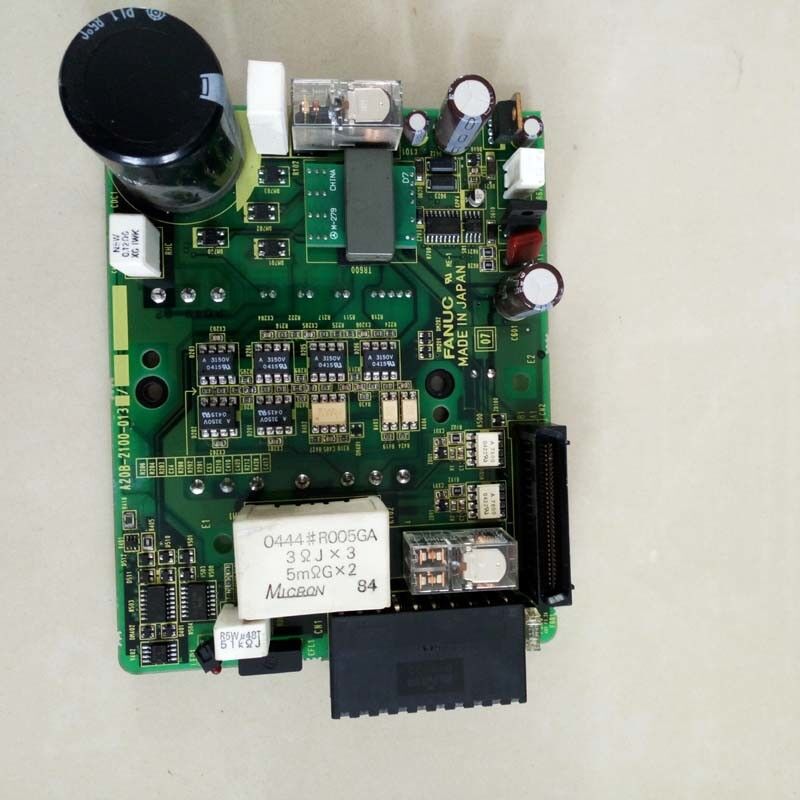

| رقم الموديل | A20B-2100-0133 |
تمتد سلسلة A20B-2100 إلى مجموعة من لوحات الدوائر المطبوعة المنتشرة داخل وحدات مكبر الصوت المؤازر الخاصة بـ FANUC، ووحدات مكبر الصوت المغزلي، ووحدات إمداد الطاقة. على عكس سلسلة A20B-2101 التي تركز على لوحات منطق التحكم، تغطي سلسلة A20B-2100 أيضًا مركبات ثنائي الفينيل متعدد الكلور في مرحلة الطاقة - وهي لوحات تعمل على مقربة من أجهزة التبديل ذات التيار العالي وأجهزة ناقل التيار المستمر.
يوضح الممثلون الرئيسيون من هذه السلسلة النطاق الوظيفي:
A20B-2100-0133 عبارة عن لوحة واحدة محددة ضمن هذه السلسلة، تخدم وظيفة المحرك التي تم تصميمها وتصنيعها من أجلها.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2100-0133 |
| مسلسل | A20B-2100 |
| الشركة المصنعة | شركة فانوك |
| يكتب | محرك ثنائي الفينيل متعدد الكلور |
| طلب | أنظمة محرك FANUC CNC |
في وحدة FANUC المؤازرة أو مكبر الصوت المغزلي، تؤدي مجموعة PCB وظائف مميزة في طبقات مختلفة. تحتل سلسلة A20B-2100 طبقة متوسطة حرجة:
لوحات التحكم (سلسلة A20B-2101):تلقي أوامر المحور من CNC، وتشغيل خوارزمية التحكم الحالية، وإشارات بوابة الإخراج. تتعامل هذه اللوحات مع الإشارات الرقمية وطاقة منخفضة نسبيًا.
لوحات القيادة/الطاقة (سلسلة A20B-2100):واجهة بين لوحة التحكم وأجهزة تحويل IGBT ذات التيار العالي. تحمل هذه اللوحات إشارات محرك البوابة إلى ترانزستورات الطاقة، وتدير إشارات التغذية المرتدة الحالية من أجهزة الاستشعار الحالية، وتنفذ رحلات حماية على مستوى الأجهزة، وفي بعض المتغيرات تتعامل مع وظائف تحويل الطاقة النشطة.
يعمل A20B-2100-0133 على مستوى لوحة القيادة هذه - حيث يقوم بترجمة أوامر لوحة التحكم إلى توقيت البوابة الدقيق الذي تحتاجه أجهزة الطاقة لإنتاج تيار محرك منظم.
خطأ في لوحة الطاقة لوحدة القيادة:تقوم وحدة المؤازرة أو المغزل بتطوير إنذار التيار الزائد الذي يظهر فورًا عند تمكين محرك الأقراص. يؤكد التيار الموجود في دائرة المحرك في تلك اللحظة أن لوحة التحكم ترسل إشارات البوابة، ولكن الإخراج غير صحيح. تم تحديد لوحة القيادة A20B-2100-0133 على أنها الخطأ. يؤدي استبدال اللوحة إلى استعادة سلوك الإخراج الصحيح.
صيانة محرك الأقراص المخطط لها:تقوم المنشأة التي تجري إصلاحًا شاملاً مجدولًا لوحدات محرك Alpha-i ذات الساعات العالية باستبدال A20B-2100-0133 كجزء من برنامج تحديث PCB لمحرك الأقراص، مما يعيد ضبط عمر خدمة اللوحة قبل الفشل المرتبط بالعمر.
س1: كيف يمكنني تحديد ما إذا كانت لوحة A20B-2100-0133 أو لوحة التحكم (سلسلة A20B-2101) قد فشلت؟
عادةً ما تتسبب لوحة محرك الأقراص A20B-2100 الفاشلة في ظهور أعراض خرج الطاقة - التيار الزائد، أو الإخراج غير المتماثل، أو رحلات حماية الأجهزة. عادةً ما تتسبب لوحة التحكم A20B-2101 الفاشلة في حدوث أعراض تتعلق بالاتصال أو المنطق - أخطاء اتصال FSSB، أو فشل محرك الأقراص في الوصول إلى الاستعداد دون أخطاء في الإخراج، أو الاستجابة غير المنتظمة للأوامر. تشير أعراض الخطأ التي تشير إلى مرحلة الإخراج أولاً - خاصة الإنذارات التي تنطلق تحت الحمل ولكن ليس أثناء اختبار التيار المنخفض - إلى A20B-2100-0133.
س2: هل يتطلب استبدال A20B-2100-0133 تغييرات في معلمات المؤازرة؟
لا. يتم الاحتفاظ بمعلمات المؤازرة والمغزل في ذاكرة المعلمة الرئيسية لـ CNC، وليس في مركبات ثنائي الفينيل متعدد الكلور الخاصة بمحرك الأقراص. لا يؤدي استبدال A20B-2100-0133 إلى تغيير أي معلمة CNC. بعد تركيب النظام وتشغيله، يجب أن يقوم محرك الأقراص بإعادة تأسيس الاتصال العادي مع CNC واستئناف التشغيل ضمن مجموعة المعلمات الحالية. تحقق بسرعة منخفضة قبل العودة إلى الإنتاج الكامل.
س3: هل يتوافق A20B-2100-0133 مع التصنيفات الحالية لوحدة محرك الأقراص المحددة أم أنه يستخدم عبر نطاق؟
غالبًا ما تكون محركات PCB في سلسلة A20B-2100 شائعة في مجموعة من التصنيفات الحالية ضمن عائلة الوحدات النمطية - تتغير أجهزة الطاقة مع التصنيف الحالي، لكن منطق لوحة التحكم والقيادة يظل كما هو عبر النطاق. تأكد من طراز الوحدة المحددة من لوحة اسم محرك الأقراص والإشارة المرجعية إلى قائمة قطع الغيار قبل الطلب للتحقق من أن A20B-2100-0133 يغطي تصنيف الوحدة المثبتة.
س 4: ما هي خطوات السلامة المطبقة قبل الوصول إلى A20B-2100-0133 داخل وحدة محرك الأقراص؟
يحتفظ ناقل التيار المستمر الخاص بوحدة القيادة بالجهد الكهربي الخطير بعد إزالة مصدر الطاقة الرئيسي. اسمح بوقت تفريغ المكثف المحدد في دليل صيانة FANUC للوحدة المعمول بها - أو تأكد باستخدام مقياس الفولتميتر DC المعاير أن الناقل أقل من العتبة الآمنة - قبل فتح مبيت الوحدة. يعمل A20B-2100-0133 بمستويات جهد الناقل في الخدمة العادية؛ يعد ضمان تفريغ الحافلة بالكامل من متطلبات السلامة غير القابلة للتفاوض.
س 5: هل يمكن إصلاح A20B-2100-0133 بدلاً من استبداله؟
يتم تقديم الإصلاح على مستوى المكونات لمركبات ثنائي الفينيل متعدد الكلور لمحرك FANUC من خلال مراكز الخدمة المتخصصة. بالنسبة لعائلة لوحة القيادة A20B-2100، يكون الإصلاح ممكنًا من الناحية الفنية عندما يتضمن العطل مكونات منفصلة مثل الدوائر المتكاملة لبرنامج تشغيل البوابة، أو مقاومات الاستشعار الحالية، أو مكونات الحماية. بالنسبة للآلات ذات الأهمية الإنتاجية حيث يكون وقت التنفيذ أمرًا بالغ الأهمية، عادةً ما يكون استبدال لوحة بلوحة باستخدام A20B-2100-0133 أسرع من الإصلاح. كلا الخيارين صالحان اعتمادًا على مدى إلحاح الطلب والميزانية.
