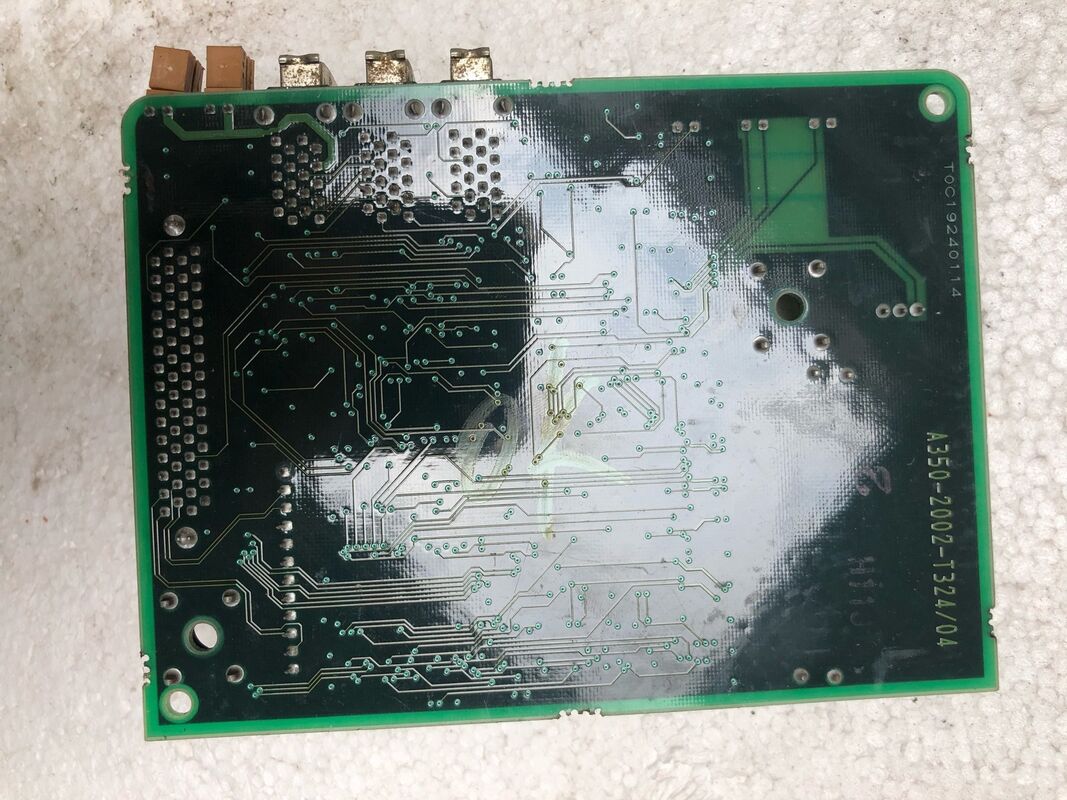

A350-2002-T324 Fanuc لوحة الدوائر

A350-2002-T324 | رقم تصنيع FANUC A350 PCB — A20B-2002 مجموعة الإدخال/الإخراج ولوحة الواجهة / لوحة تشغيل CNC PCB

A350-2002 — هوية التصنيع للوحات A20B-2002

تمامًا كما تتوافق أرقام التصنيع A350-2101-Txxx مع لوحات القيادة A20B-2101، فإنA350-2002-Txxxأرقام تحديد المجالس فيA20B-2002سلسلة تجارية. تغطي سلسلة A20B-2002 مجموعة من واجهات CNC ولوحات الإدخال/الإخراج الموجودة بين وحدة التحكم CNC والمكونات التي تواجه مشغل الماكينة.

A350-2002-T324 هو ملصق التصنيع للوحة معينة في هذه العائلة. لاحقة T324 الخاصة بها هي معرف مراجعة الرسم ضمن سلسلة تصنيع A350-2002.

معلومات المنتج الرئيسية

عائلة اللوحة A20B-2002 — الإدخال/الإخراج، واللوحة المعززة، وواجهة المشغل

تخدم سلسلة A20B-2002 وظائف متعددة ضمن أنظمة التحكم FANUC CNC:

لوحات الإدخال/الإخراج للوحة التشغيل:تشمل المنتجات الأكثر شهرة في هذه السلسلة لوحات الإدخال/الإخراج للوحة التشغيل 48DI/32DO - بما في ذلك A20B-2002-0520 (مع واجهة MPG) وA20B-2002-0521 (بدون MPG). تقع هذه اللوحات بين عناصر التحكم المادية للمشغل (أزرار الضغط، والمفاتيح، ومصابيح المؤشر) وPMC الخاص بـ CNC، حيث تتعامل مع 48 مدخلاً رقميًا من مفاتيح اللوحة و32 مخرجًا رقميًا إلى مصابيح اللوحة عبر الناقل التسلسلي I/O Link.

لوحات واجهة لوحة الكترونية معززة ورف:تعمل اللوحات الأخرى في هذه السلسلة كلوحة الكترونية معززة لمجموعات أرفف التحكم CNC، مما يوفر البنية التحتية للحافلة لتجميعات بطاقات CNC متعددة الفتحات. تقوم هذه اللوحات بتوصيل بطاقات وحدات متعددة فعليًا في نفس الحامل من خلال ناقل لوحة الكترونية معززة مشتركة.

وحدات الواجهة:توفر متغيرات A20B-2002 الإضافية وظائف واجهة متخصصة - مثل وحدات اتصال MPG ووحدات اتصال لوحة التشغيل - التي تعمل على توسيع اتصال CNC بأجهزة لوحة الماكينة.

يتم تعيين رقم التصنيع A350-2002-T324 إلى لوحة واحدة محددة ضمن هذه العائلة الوظيفية.

سيناريوهات التطبيق

خطأ في الإدخال/الإخراج في لوحة التشغيل:يقوم CNC من السلسلة i بتطوير سلوك عشوائي للوحة التشغيل - أزرار ضغط محددة لا تستجيب، وفشل مصابيح المؤشر في الإضاءة بشكل صحيح. يتم إرجاع الخطأ على مستوى اللوحة إلى A350-2002-T324. يؤدي استبدال اللوحة إلى استعادة وظيفة الإدخال/الإخراج الكاملة للوحة التشغيل.

تحديد لوحة واجهة اللوحة:أثناء الصيانة، يتعرف الفني على A350-2002-T324 من ملصق اللوحة أثناء فحص وحدة التحكم CNC. تؤكد الإشارة المرجعية لرقم التصنيع هذا مع وثائق الصيانة على وظيفة اللوحة والاستبدال الصحيح.

التعليمات

Q1: كيف يقوم رابط الإدخال/الإخراج بتوصيل A350-2002-T324 إلى CNC؟

تتواصل لوحات عائلة A20B-2002 مع CNC عبر رابط الإدخال/الإخراج FANUC - وهو بروتوكول تسلسلي عالي السرعة يربط وحدات الإدخال/الإخراج ولوحات لوحة التشغيل بـ PMC الخاص بـ CNC عبر كابل مزدوج مجدول واحد (أو ألياف بصرية). رابط الإدخال/الإخراج الرئيسي موجود في CNC؛ A350-2002-T324 (أو ما يعادلها A20B-2002) هي عقدة تابعة. يتم إرسال جميع حالات الإدخال البالغ عددها 48 وأوامر الإخراج البالغ عددها 32 في كل دورة مسح لرابط الإدخال/الإخراج. وهذا يحل محل الحاجة إلى التوصيلات السلكية الفردية من كل مفتاح ومصباح إلى CNC.

س2: ما الفرق بين A350-2002-T324 والرقم التجاري A20B-2002-xxxx؟

A350-2002-T324 هو رقم تصنيع ثنائي الفينيل متعدد الكلور - مرجع رسم التصنيع الداخلي لـ FANUC المطبوع على اللوحة. A20B-2002-xxxx هو رقم الطلب التجاري المستخدم في أدلة الشراء والصيانة. يحدد كلا المرجعين نفس ثنائي الفينيل متعدد الكلور الفعلي. تتم قراءة رقم التصنيع من ملصق اللوحة؛ الرقم التجاري موجود في قوائم قطع الغيار ووثائق الشراء.

Q3: هل يمكن استبدال لوحة A350-2002 دون تحديث برنامج PMC الخاص بـ CNC؟

نعم. يعالج برنامج سلم PMC عمليات الإدخال/الإخراج من خلال عنوان رابط الإدخال/الإخراج - وليس من خلال إصدار أجهزة اللوحة المحددة. يؤدي استبدال A350-2002-T324 الفاشل بلوحة بديلة تم تكوينها بشكل صحيح على نفس عنوان رابط الإدخال/الإخراج إلى استعادة اتصال الإدخال/الإخراج الخاص بـ PMC بشفافية. ليست هناك حاجة إلى تغييرات في برنامج PMC لاستبدال اللوحة على أساس المثل بالمثل.

س 4: كم عدد لوحات A350-2002 (A20B-2002) التي يمكن توصيلها في نظام CNC واحد؟

يدعم رابط الإدخال/الإخراج العقد التابعة المتعددة في تكوين سلسلة تعاقبية. يعتمد الحد الأقصى لعدد العقد على سعة رابط الإدخال/الإخراج الخاص بـ CNC - حيث تشغل كل عقدة عددًا محددًا من عناوين رابط الإدخال/الإخراج. بالنسبة لمعظم أنظمة CNC من السلسلة i، يدعم رابط الإدخال/الإخراج ما يكفي من العقد لاستيعاب لوحات لوحة التشغيل المتعددة جنبًا إلى جنب مع وحدات الإدخال/الإخراج لإدخال/إخراج الماكينة، وخزانة الطاقة المغناطيسية، والواجهات الطرفية الأخرى.

س5: هل يتطلب استبدال A350-2002-T324 أي إعادة تكوين لعنوان رابط الإدخال/الإخراج؟

فقط إذا تم تكوين اللوحة البديلة بعنوان عقدة ارتباط إدخال/إخراج مختلف عن اللوحة الفاشلة. لا يتطلب الاستبدال القياسي بلوحة مكونة بشكل مماثل في نفس العنوان أي إعادة تكوين - يستأنف PMC الاتصال تلقائيًا بعد تشغيل اللوحة. إذا كانت اللوحة البديلة تحتوي على تكوين عنوان مختلف، فيجب تحديث إعدادات معلمة رابط الإدخال/الإخراج لـ CNC لتتناسب. تحقق من تكوين العنوان من الوثائق الكهربائية للجهاز قبل تركيب البديل.
