| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

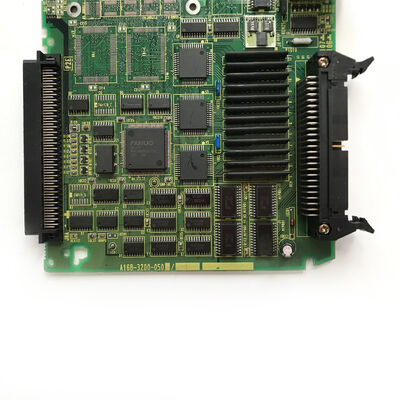

| رقم الموديل | A16B-3200-0500 |
توجد لوحات إدخال/إخراج FANUC من السلسلة 0i-B في تشكيلين لتلبية متطلبات التطبيقات المختلفة:
مع خادم البيانات:يتضمن وظيفة تخزين محلية متكاملة منطقة تخزين فلاش صغيرة أو قرص صلب داخل CNC التي تسمح بتخزين برامج أجزاء كبيرة محلياً وتدفقها إلى خزن المؤقت لتنفيذ CNCمفيدة للبرامج المعقدة الطويلة كبيرة جدا لتتناسب مع ذاكرة البرنامج القياسية للجهاز.
بدون خادم البيانات (A16B-3200-0500):لوحة الإدخال / الإخراج بدون أجهزة التخزين المحلية. هذا هو الاختلاف الصحيح لأنظمة 0i-B حيث يتم تحميل برامج الأجزاء مباشرة في ذاكرة البرنامج CNC ،أو حيث يتم التعامل مع بث برنامج DNC من خلال واجهة Ethernet أو RS-232C بدلاً من وحدة تخزين خادم البيانات الداخلية.
يضيف تركيب الاختلاف الخاطئ مع خادم البيانات بدلاً من دون يضيف الأجهزة التي لا تتوقعها برامج النظام ، مما قد يسبب إنذارات التكوين.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0500 |
| نظام CNC | سلسلة FANUC 0i-B (F0i-B) |
| النوع | لوحة الإدخال والإخراج (بدون خادم البيانات) |
| واجهة | أجهزة إدخال/إخراج لـ 0i-B CNC |
| السلسلة | A16B-3200 |
داخل وحدة التحكم 0i-B ، تتعامل لوحة الإدخال / الإخراج مع تبادل الإشارات بين PMC الداخلية CNC والأجهزة الكهربائية للآلة:
المدخلات:مفاتيح الموقع، أجهزة استشعار الضغط الهيدروليكية، قفل الأبواب، أجهزة استشعار مستوى المبرد، مفاتيح لوحة المشغل، وإشارات حالة رلاي السلامة.PMC يقرأ هذه المدخلات كل دورة مسح لمراقبة حالة الجهاز.
النتائج:موصل مضخة المبرد ، إطلاق الفرامل المثبتة ، إطلاق الفرامل المحورية ، التحكم في الصمام الهيدروليكي ، أمر محرك تغيير الأدوات ، التحكم في مصباح المؤشر ، وسائقات LED لوحة المشغل.PMC يكتب إلى هذه المخرجات للسيطرة على تسلسلات الآلة.
يوفر A16B-3200-0500 الواجهة المادية الاتصالات النهائية ، تكييف الإشارة ، وواجهة الحافلة التي تجعل تبادل الإشارات هذا ممكنًا.
0i-B خطأ لوحة إدخال/إخراج CNC:مركز التصنيع CNC FANUC 0i-B يطور إنذارات PMC I/O العشوائية - تفشل وظائف آلة معينة بشكل متقطع دون وجود عطل ميكانيكي.الاختبار يؤكد أن لوحة الإدخال / الإخراج لا تمر بإتقان إشارات بين أجهزة حقل الآلة و PMC. استبدال A16B-3200-0500 يعيد الاتصالات الموثوقة
استعادة وحدة التحكم بالإنترنت:وحدة تحكم من السلسلة 0i-B التي يتم إزالتها من الآلة يتم إعادة تصليحها لإعادة استخدامها.يتم استبدال لوحة A16B-3200-0500 I / O جنبا إلى جنب مع المكونات القديمة الأخرى لتوفير وحدة تحكم معروفة جيدة للتركيب التالي.
س1: كيف يمكنني تأكيد أن النظام 0i-B يتطلب "بدون خادم البيانات" ؟
تحقق من ملصق لوحة الإدخال / الإخراج القائمة لرقم الجزء A16B-3200-0500. إذا قرأ هذا الرقم ، يتم تأكيد نظام استخدام متغير بدون خادم بيانات. بدلاً من ذلك ، يجب أن تكون هناك إدخال أو إخراج إضافية.تحقق من وثائق تكوين أجهزة نظام CNC (دليل الاتصال) لنوع وحدة التحكم 0i-B المعمول بها سوف يحدد أي متغير لوحة الإدخال / الإخراج هو الصحيح لهذا التكوين.
س2: هل يتطلب استبدال A16B-3200-0500 تغييرات في برنامج PMC؟
لا، برنامج PMC يتعامل مع إدخال/إخراج الآلة عن طريق عنوان إدخال/إخراج وليس عن طريق أجهزة اللوحة المحددة.استبدال A16B-3200-0500 بمعدل بديل مثبت بشكل صحيح يعيد الاتصال الإدخالي / الخارجي دون الحاجة إلى أي تعديل برنامج PMCالتحقق من جميع وظائف إدخال/إخراج الجهاز بعد التثبيت للتأكد من أن لوحة الاستبدال تعمل بشكل صحيح قبل استئناف الإنتاج.
السؤال 3: ما هي الإنذارات التي تشير إلى فشل A16B-3200-0500؟
رموز إنذار PMC المتعلقة بأخطاء اتصال وصلة I/O ، وأخطاء عناوين I/O العشوائية أو المستمرة التي لا تتوافق مع أخطاء الأجهزة الميدانية ،وفشل تسلسل الماكينة المتقطع الذي يعود إلى عناوين إدخال / إخراج محددة جميعها تشير إلى مشكلة لوحة إدخال / إخراجتأكدي أن أسلاك الميدان، وأجهزة الاستشعار، والجهاز التشغيلي سليمة قبل أن تخلصي إلى أن اللوحة قد فشلت
السؤال 4: هل يتم استخدام A16B-3200-0500 على جميع نماذج CNC 0i-B ، أو متغيرات محددة؟
يتم تأكيد A16B-3200-0500 للسيطرة على FANUC Series 0i-B (F0i-B). داخل عائلة 0i-B ، هناك إصدارات مركز التصنيع (0i-MB) ، إصدارات مركز الدوران (0i-TB) ،وتشكيلات أخرىيمكن أن تكون لوحة الإدخال / الإخراج شائعة عبر هذه المتغيرات لأنها تخدم نفس فتحة الأجهزة في وحدة التحكم 0i-B بغض النظر عن نوع الآلة.تأكيد من قائمة قطع الغيار التحكم المحددة قبل الطلب.
السؤال 5: ما هي البيانات التي يجب أن يتم نسخها احتياطيا قبل استبدال A16B-3200-0500؟
لا تحمل لوحة الإدخال / الإخراج معايير أو برامج CNC. ومع ذلك، كإجراء وقائي قبل أي صيانة CNC، إجراء نسخة احتياطية كاملة SRAM حفظ جميع معايير CNC، برامج الجزء، بيانات الأداة،وبرنامج سلم PMC إلى وسائل الإعلام الخارجيةهذا يضمن استرداد البيانات ممكن إذا حدث أي حدث غير متوقع أثناء الصيانة.
