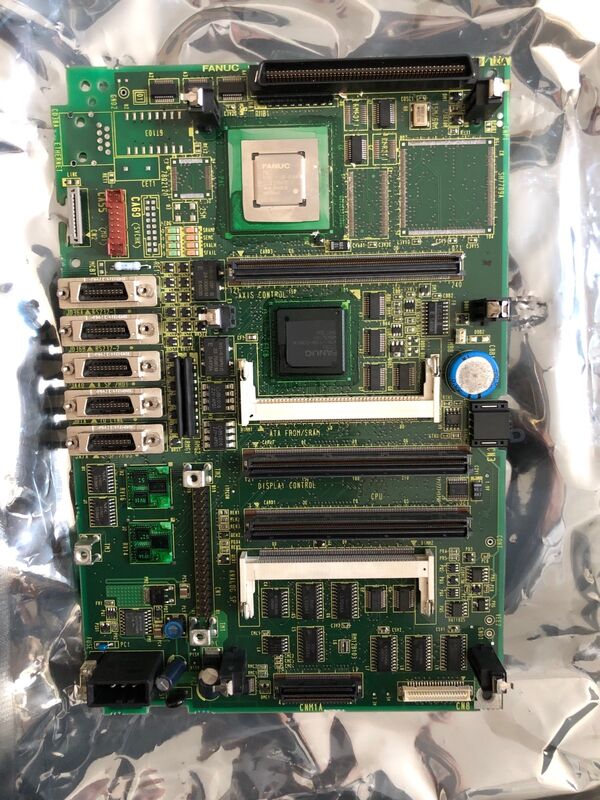

لوحة رئيسية جديدة من طراز FANUC A20B-8101-0280

A20B-8101-0280 FANUC صفر i-C (سلسلة 0i-C) الهيدروليكية الرئيسية MMX بنتيم / متعددة المحاور / وظائف الكمبيوتر / وحدات توصيل

السلسلة 0i-C حيث نضجت منصة Zero i

سلسلة FANUC 0i-C (Zero i Model C) هي الجيل الثالث من الأجهزة من منصة 0i. كل جيل 0i متتابع جلب تحسينات ذات مغزى في القدرات:

0i-A (الجيل الأول):أنشأت بنية أجهزة 0i ✓ CNC محسّنة التكلفة مع معالجة 486DX2 ومكمل إدخال / إخراج صغير لتطبيقات المعالجة الأساسية والدوران.

0i-B (الجيل الثاني):تم تحسين بنية اللوحة، وتحسين قدرات معايير الخدمة والدوامة، وتوسيع خيارات الاتصال.

0i-C (الجيل الثالث):تمت ترقيته إلى معالج MMX Pentium ‬ خطوة كبيرة في أداء المعالجة من أجهزة 486DX2 من الأجيال السابقة.كما أدخلت 0i-C وظيفة الكمبيوتر الشخصي المدمجة كمعيار، مما يسمح لجهاز CNC بالتواصل عبر Ethernet ودعم تطبيقات HMI مباشرة على وحدة التحكم.

A20B-8101-0280 هو اللوحة الرئيسية للجيل 0i-C ‬ الجمعية المركزية للأجهزة التي يتم توصيل جميع الوحدات الخيارية بها داخل وحدة التحكم CNC.

المواصفات الرئيسية

وظائف الكمبيوتر المدمجة

تسمح وظائف الكمبيوتر المدمجة لجيل 0i-C لجهاز CNC:

• الاتصال بشبكة مصنع عبر إيثيرنت لبرنامج DNC البث
• تشغيل مهام جمع البيانات التي تبلغ عن أعداد الإنتاج وحالة الجهاز إلى أنظمة MES
• دعم المراقبة عن بعد والتشخيص من جهاز كمبيوتر متصل
• برامج وبارامترات النقل بين CNC والتخزين الشبكي

تمت إضافة هذه القدرات إلى الميزات في أجيال 0i السابقة ؛ على 0i-C ، تأتي كجزء من الهندسة المعمارية القياسية لللوحة الرئيسية.

سيناريوهات التطبيق

0i-C فشل لوحة CNC الرئيسية:فشل مركز FANUC 0i-C CNC في التشغيل ، مما يعرض رموز إنذار النظام التي تشير إلى اللوحة الرئيسية. بعد تأكيد أن وحدات الذاكرة وإمدادات الطاقة سليمة ، يتم استبدال A20B-8101-0280.نظام إعادة تحميل من وحدات FROM واستئناف التشغيل العادي.

استعادة اتصال الايثرنات:يفقد جهاز CNC 0i-C اتصال Ethernet بعد عطل على مستوى اللوحة. يستعيد استبدال A20B-8101-0280 وظيفة منفذ Ethernet المدمجة جنبا إلى جنب مع جميع قدرات CNC الأخرى.

الأسئلة الشائعة

السؤال 1: ما هي وحدات القيادة التي تتصل بـ A20B-8101-0280؟

A20B-8101-0280 يوفر فتحات الوحدة لـ FROM (Flash ROM وألواح خيارات الرسومات أو الاتصالاتيحدد تكوين الوحدات المثبتة القدرات المحددة لنظام 0i-C CNC.

س2: هل A20B-8101-0280 متوافق مع كل من 0i-MC (مركز التصنيع) و 0i-TC (مركز الدوران) التكوينات؟

أجهزة اللوحة الرئيسية شائعة عبر منصة 0i-C بغض النظر عن نوع الآلة.T = مركز الدوران) يتم تحديدها من خلال محتوى وحدة FROMنفس A20B-8101-0280 يخدم كليهما، مع حل نوع CNC على مستوى البرنامج.

السؤال 3: ما هي البيانات التي يجب أن يتم نسخها احتياطيا قبل استبدال A20B-8101-0280؟

قبل إزالة اللوحة الرئيسية، نسخة احتياطية: جميع معايير CNC، وبرامج الجزء، بيانات تحويل الأداة، بيانات تحويل العمل، وبرنامج سلم PMC. هذه العناصر تقع في وحدات SRAM و FROM،ولكن النسخ الاحتياطي الكامل يضمن الاسترداد حتى لو طورت الوحدة مشكلة أثناء الاستبدال. تخزين النسخ الاحتياطية على بطاقة الذاكرة ، USB (حيثما يتم دعمها) ، ونسخ الاحتياطي RS-232C PC في وقت واحد.

السؤال 4: هل تتطلب وظيفة الكمبيوتر المدمجة في A20B-8101-0280 تكوينًا منفصلًا بعد استبدال اللوح؟

يتم تخزين معايير وظيفة Ethernet و PC (عنوان IP ، قناع الشبكة الفرعية ، بوابة ، إعدادات خادم DNC) في ذاكرة معايير CNC وليس في اللوحة الرئيسية.بعد تثبيت A20B-8101-0280 استبدال، يتم استعادة هذه المعلمات من النسخ الاحتياطي ويتعين أن تستأنف وظيفة Ethernet بشكل طبيعي.تحديث تحفظات DHCP أو تعيينات IP الثابتة في تكوين شبكة المصنع.

السؤال 5: كيف يقارن 0i-C مع جيل 0i-D من حيث أجهزة اللوحة الرئيسية؟

الجيل 0i-D يستخدم لوحات A20B-8200-xxxx الرئيسية ‬ جيل مختلف من الأجهزة مع بنية معالج محدثة ، وقدرة DRAM أعلى ، وواجهة وظيفة جهاز كمبيوتر محدثة.لوحات A20B-8101-0280 (0i-C) و A20B-8200-xxxx (0i-D) الرئيسية غير قابلة للتبادلالنظم المبنية على أجهزة 0i-C تستمر في العمل مع لوحات 0i-C الرئيسية طوال حياتها الخدمية.
