| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

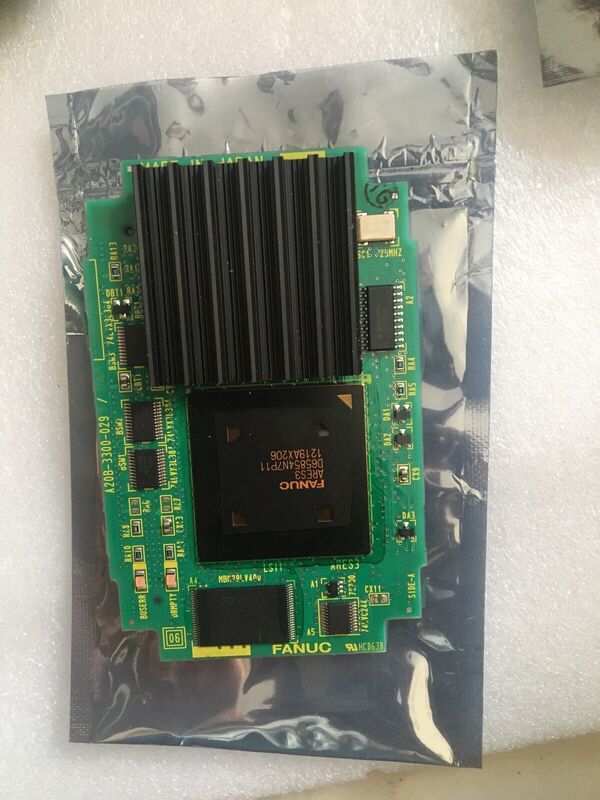

| رقم الموديل | A20B-3300-029 |
سلسلة A20B-3300 هي عائلة FANUC من وحدات وحدة المعالجة المركزية الإضافية - بطاقات المعالج التي توفر قدرة المعالجة المركزية في لوحات FANUC CNC الرئيسية. تمتد السلسلة لأجيال متعددة من منصات CNC وبنيات المعالجات:
العائلة A20B-3300-029xيحتل نطاق المعالج 486 عصرًا:
| سبورة | المعالج | ذاكرة | منصة |
|---|---|---|---|
| A20B-3300-0290 | 486 دي إكس | 16 ميجابايت | السلسلة 15i/16i (iB) |
| A20B-3300-0291 | 486 | 16 ميجابايت | السلسلة 15i/16i/18i/21i (iA) |
| A20B-3300-0293 | 486 | ذاكرة الوصول العشوائي 16 ميجابايت | منصة فانوك باستخدام الحاسب الآلي |
| A20B-3300-0312 | بنتيوم | 16 ميجابايت | السلسلة 21i-B، 210i-SB |
| A20B-3300-0313 | بنتيوم | 32 ميجابايت سدرام | سلسلة 0i-C |
تمثل عائلة 029x جيل Intel 486 من معالجة CNC الخاصة بـ FANUC - وهي قفزة كبيرة من سابقاتها 486، مما يوفر قوة المعالجة اللازمة لمنصات CNC من السلسلة i من الجيل الأول.
| المعلمة | قيمة |
|---|---|
| المعالج | إنتل 486 فئة |
| ذاكرة | ذاكرة الوصول العشوائي 16 ميجابايت |
| يكتب | المكونات في وحدة المعالجة المركزية |
| مسلسل | A20B-3300 |
| طلب | FANUC CNC اللوحة الرئيسية |
حقق معالج Intel 486 تطورات ذات مغزى مقارنة بأسلافه عندما اعتمدته FANUC لمنصات CNC من السلسلة i:
وحدة النقطة العائمة على الرقاقة (FPU):تتعامل وحدة FPU المدمجة 486 (الغائبة في 386) مع حسابات الفاصلة العائمة في الأجهزة بدلاً من محاكاة البرامج. بالنسبة لمهام CNC التي تتضمن تحويلات الإحداثيات، واستيفاء القوس، وحسابات تعويض الأدوات، توفر النقطة العائمة للأجهزة نتائج أسرع بشكل ملحوظ.
بنية 32 بت في جميع أنحاء:كان 486 هو أول معالج CNC 32 بت من FANUC - توفر مسارات البيانات الداخلية 32 بت والناقل الخارجي 32 بت عرض البيانات اللازم للمتطلبات الحسابية لبرنامج i-series CNC.
سعة ذاكرة الوصول العشوائي (DRAM) 16 ميجابايت:توفر ذاكرة الوصول العشوائي الديناميكية (DRAM) الموجودة على الوحدة والتي تبلغ سعتها 16 ميجابايت مساحة ذاكرة عمل لبرنامج نظام CNC للتنفيذ منها. عند التمهيد، يقوم CNC بتحميل برنامج النظام الخاص به من FROM إلى ذاكرة الوصول العشوائي الديناميكية هذه وتنفيذه - كانت 16 ميجابايت هي السعة المناسبة لبرامج i-series من الجيل 486.
خطأ في وحدة المعالج CNC:يقوم FANUC CNC بتطوير فشل التمهيد المستمر أو الإنذارات على مستوى وحدة المعالجة المركزية. يتم اختبار جميع وحدات الذاكرة بشكل صحيح. تم تحديد وحدة المعالج A20B-3300-0293 على أنها الخطأ. يستعيد الاستبدال التمهيد والتشغيل العادي لـ CNC. تخضع سلسلة FANUC i-series CNC القديمة لتجديد الإلكترونيات. يتم استبدال وحدة المعالجة المركزية A20B-3300-0293 لإعادة ضبط عمر خدمة المعالج.
Q1: ما هي أنظمة CNC التي تستخدم وحدة المعالجة المركزية A20B-3300-0293 486؟
تخدم عائلة A20B-3300-029x منصات CNC من سلسلة FANUC i من عصر المعالجات 486.
يؤكد الأعضاء المتجاورون (0290، 0291) التوافق مع منصات السلسلة 15i و16i و18i و21i في أجيال الأجهزة A وB الخاصة بهم.
قم بتأكيد نموذج CNC المحدد من وثائق الأجهزة الخاصة باللوحة المضيفة.
س2: كيف يمكن مقارنة A20B-3300-0293 بوحدات Pentium (A20B-3300-0312/0313)؟
تستخدم عائلة 029x معالجات Intel 486-class. تستخدم عائلة 031x معالجات Intel Pentium-class. يوفر Pentium ما يقرب من ضعف إنتاجية التعليمات لكل ساعة عبر خط أنابيب مزدوج الإصدار فائق الحجم، وعرض نطاق أوسع لحافلة الذاكرة، وأداء الفاصلة العائمة بشكل أسرع. يخدم جيلا الوحدة أجيالًا مختلفة من أجهزة CNC ولا يمكن استبدالهما.
س 3: هل يتطلب استبدال A20B-3300-0293 أي إعادة تكوين باستخدام الحاسب الآلي؟
لا. توجد معلمات CNC وسلم PMC وبرامج الأجزاء في وحدات SRAM وFROM — منفصلة عن وحدة وحدة المعالجة المركزية.
لا يؤثر استبدال A20B-3300-0293 على هذه البيانات المخزنة. يقوم CNC بالتمهيد من FROM ويقرأ المعلمات من SRAM بعد تركيب الوحدة الجديدة.
س 4: ما هي ذاكرة الوصول العشوائي الديناميكية (DRAM) بسعة 16 ميجابايت المستخدمة في CNC في عصر 486؟
ذاكرة الوصول العشوائي الديناميكية (DRAM) سعة 16 ميجابايت الموجودة على A20B-3300-0293 هي الذاكرة العاملة للمعالج. عند التمهيد، يقوم CNC بنسخ برنامج النظام الخاص به من FROM إلى DRAM هذا للتنفيذ السريع. جميع متغيرات وقت التشغيل، وبيانات المخزن المؤقت للتطلع إلى الأمام، ومعلومات حالة المحور، وبيانات البرنامج النشطة موجودة في ذاكرة الوصول العشوائي الديناميكية هذه أثناء تشغيل الجهاز. تتوافق سعة 16 ميجا بايت مع بصمة البرنامج لإصدارات برامج FANUC CNC التي تعود إلى 486 حقبة.
