ضمن عائلة منتجات FANUC 30i/31i/32i، تحتل كل سلسلة موقعًا مميزًا استنادًا إلى عدد المحاور وسعة المسار:
سلسلة 30i-أ:10 مسارات، حتى 40 محورًا (32 محور تغذية + 8 مغازل) — للآلات متعددة المغزل والمسارات الأكثر تعقيدًا.
السلسلة 31i-أ:4 مسارات، حتى 26 محورًا (20 محور تغذية + 6 محاور دوران) — للآلات المتقدمة متعددة المسارات.
سلسلة 32i-أ:مساران، ما يصل إلى 12 محورًا (9 محاور تغذية + 3 محاور دوران) — لمراكز الخراطة ذات المسارين عالية القدرة، والآلات المركبة، ومراكز التصنيع المتقدمة.
يحتل الطراز 32i-A مستوى الدخول لهذه العائلة الراقية. إنه يوفر مجموعة القدرات الكاملة لمنصة 30i/31i/32i - الاستيفاء النانوي، ومؤازرة الذكاء الاصطناعي، والتحكم عالي الاستجابة HRV4، وتنسيق البرامج متعدد المسارات - إلى التطبيقات التي تتطلب مسارين وما يصل إلى 12 محورًا ولكنها لا تحتاج إلى التكوين الأكبر لـ 30i أو 31i.

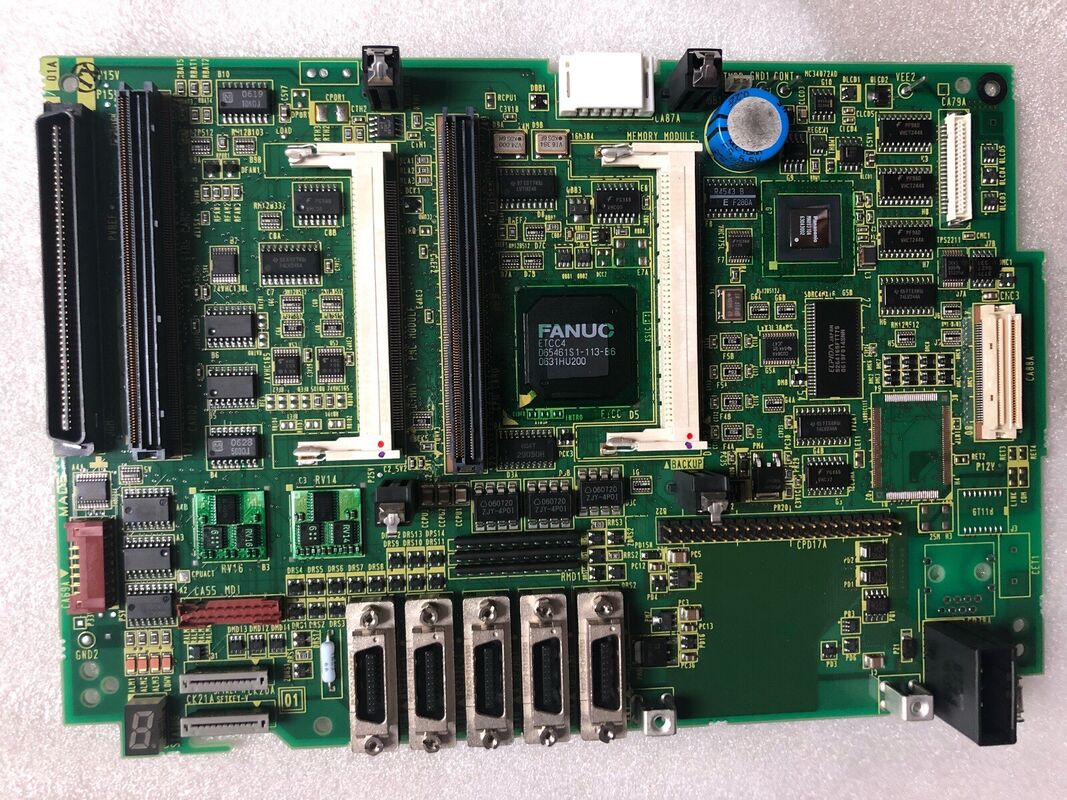

اللوحة الرئيسية A20B-8101-0402 A6 هي لوحة PCB الرئيسية التي تكمن وراء كل هذه الإمكانية.
| المعلمة | قيمة |
|---|---|
| نظام CNC | سلسلة فانوك 32i-A |
| نوع اللوحة | أ6 |
| مسارات التحكم | ما يصل إلى 2 |
| المحاور التي تسيطر عليها | ما يصل إلى 12 |
| محاور التغذية | ما يصل إلى 9 |
| مغزل | ما يصل إلى 3 |
| مسلسل | A20B-8101 |
تعكس فجوة القدرة بين سلسلة 0i وسلسلة 32i-A عقودًا من تطوير FANUC CNC:
الاستيفاء النانوي:يقوم 32i-A بحساب أوامر المؤازرة بدقة نانومترية بدلاً من دقة ميكرومترية. عند معدلات التغذية العالية، تنتج دقة الأمر الدقيقة هذه أسطحًا أكثر نعومة مع تموجات سرعة عالية التردد أقل.
أجهزة الذكاء الاصطناعي (أجهزة التكيف):يقوم CNC بمراقبة استجابة المحور المؤازر بشكل مستمر ويقوم بضبط المكاسب في الوقت الفعلي للتعويض عن الاحتكاك والتمدد الحراري وتغير الحمل طوال دورة القطع. ويحافظ هذا على صلابة مؤازرة متسقة عبر النطاق الكامل لظروف التشغيل.
تنسيق البرنامج متعدد المسارات:يتم تنفيذ مسارين مستقلين للبرنامج في وقت واحد، مع أوامر المزامنة بين المسارات التي تسمح بالحركة المنسقة بين المسارات. يستخدم مركز الدوران المزدوج المغزل والبرج المزدوج هذا لمزامنة البرجين في تسلسل تصنيع متواصل واحد.
التحكم الحالي HRV4:يقوم الجيل الرابع من التحكم الحالي بناقل الاستجابة العالية بتشغيل حلقة التيار المؤازر بمعدلات تحديث عالية، مما يوفر صلابة المؤازرة ورفض الاضطراب اللازم للقطع عالي السرعة والدقة.
اللوحة الرئيسية A20B-8101-0402 A6 هي الجهاز الذي يستضيف هذه الإمكانات - مما يوفر بنية المعالجة واتصال الناقل والبنية التحتية لتوسيع الوحدة المطلوبة لتقديمها.
32i-A فشل CNC في الآلة المركبة:فشل مركز الدوران المزدوج المغزل مع التحكم FANUC 32i-A في التهيئة. كلا مساري البرنامج غير نشطين ولا تعرض الشاشة أي محتوى. بعد العزل المنهجي للأخطاء، تم تحديد اللوحة الرئيسية A20B-8101-0402 على أنها المكون الفاشل. يؤدي الاستبدال بلوحة A6 التي تم تكوينها بشكل صحيح إلى استعادة كلا مساري التحكم.
استبدال اللوحة الرئيسية المخطط لها:تحل منشأة إصلاح الأدوات الآلية التي تجري تجديدًا شاملاً لوحدة التحكم 32i-A محل A20B-8101-0402 كجزء من التجديد على مستوى اللوحة، مما يضمن أن يبدأ CNC المجدد فترة الخدمة التالية بلوحة رئيسية موثوقة.
س1: كيف يختلف الطراز 32i-A عن الطراز 31i-A من حيث بنية الأجهزة؟
يدعم 31i-A 4 مسارات تحكم وما يصل إلى 26 محورًا؛ يدعم 32i-A مسارين وما يصل إلى 12 محورًا. هذه ليست تكوينات محدودة البرامج لنفس الأجهزة - فهي تستخدم أجهزة لوحة رئيسية مختلفة من سلسلة فرعية مختلفة A20B-8101. A20B-8101-0402 خاص بـ 32i-A وغير قابل للتبديل مع اللوحات الرئيسية 31i-A أو 30i-A.
س2: ما هي البيانات التي يجب نسخها احتياطيًا قبل استبدال A20B-8101-0402؟
قم بعمل نسخة احتياطية لجميع معلمات CNC لكلا مساري التحكم، وجميع البرامج الجزئية من ذاكرات برنامج المسار، وبيانات إزاحة الأداة والهندسة، وبيانات إحداثيات العمل، وبرنامج وبيانات سلم PMC، ومعلمات ضبط المؤازرة والمغزل. يعني التكوين متعدد المسارات لـ 32i-A أن هناك حاجة إلى ضعف النسخ الاحتياطي للمعلمات مقارنة بجهاز CNC أحادي المسار. قم بإجراء النسخ الاحتياطي من خلال وظيفة ALL IO الخاصة بـ CNC إلى جهاز خارجي قبل بدء الاستبدال.
س3: هل تدعم اللوحة A20B-8101-0402 A6 جميع وظائف خيار 32i-A؟
يدعم تكوين نوع اللوحة A6 مجموعات محددة من بطاقات الخيارات في وحدة التحكم 32i-A. يعتمد ما إذا كان يتم دعم خيار معين (HRV4، أو التحقق المزدوج من السلامة، أو المخزن المؤقت عن بعد عالي السرعة) على تكملة فتحة نوع اللوحة وبطاقات الخيارات المثبتة. قم بتأكيد متطلبات الخيار من مواصفات الأجهزة الخاصة بالجهاز مقابل إمكانيات نوع اللوحة A6 في دليل توصيل الأجهزة 32i-A.
س 4: بعد تركيب A20B-8101-0402، ما هي خطوات التشغيل المطلوبة؟
بعد التركيب والتشغيل: تأكد من تهيئة مساري البرنامج بشكل صحيح؛ التحقق من إنشاء اتصال مؤازر FSSB لجميع المحاور عبر كلا المسارين؛ التحقق من اتصال واجهة المغزل لجميع المغازل؛ التأكد من استجابة كافة تعيينات الإدخال/الإخراج PMC بشكل صحيح؛ وتشغيل كلا مساري البرنامج بمعدل تغذية منخفض قبل الإنتاج بأقصى سرعة. بالنسبة لجهاز مزود بضبط معلمات مؤازرة مخصصة، قم بمقارنة سلوك محور ما بعد الاستبدال مع المعلمات التي تم ضبطها لاكتشاف أي مشكلات في استعادة المعلمات.
س5: هل توجد أوضاع فشل معروفة خاصة باللوحة الرئيسية A20B-8101-0402؟
يمكن أن تتطور اللوحات الرئيسية في سلسلة A20B-8101 إلى حالات فشل تتعلق بما يلي: المكثفات الإلكتروليتية القديمة الموجودة على قضبان إمداد الطاقة (مما يتسبب في إعادة ضبط متقطعة أو سلوك غير منتظم في درجة حرارة التشغيل)؛ أكسدة الاتصال في مآخذ توصيل الوحدة النمطية (مما يتسبب في حدوث أخطاء في اتصال بطاقة الخيار)؛ واستنفاد بطارية SRAM مما يؤدي إلى فقدان المعلمات في دورات الطاقة. يعد الاستبدال المنتظم لبطارية SRAM والنسخ الاحتياطي الدوري للمعلمات من أكثر الإجراءات الوقائية فعالية ضد عواقب الفشل الأكثر شيوعًا.
