| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

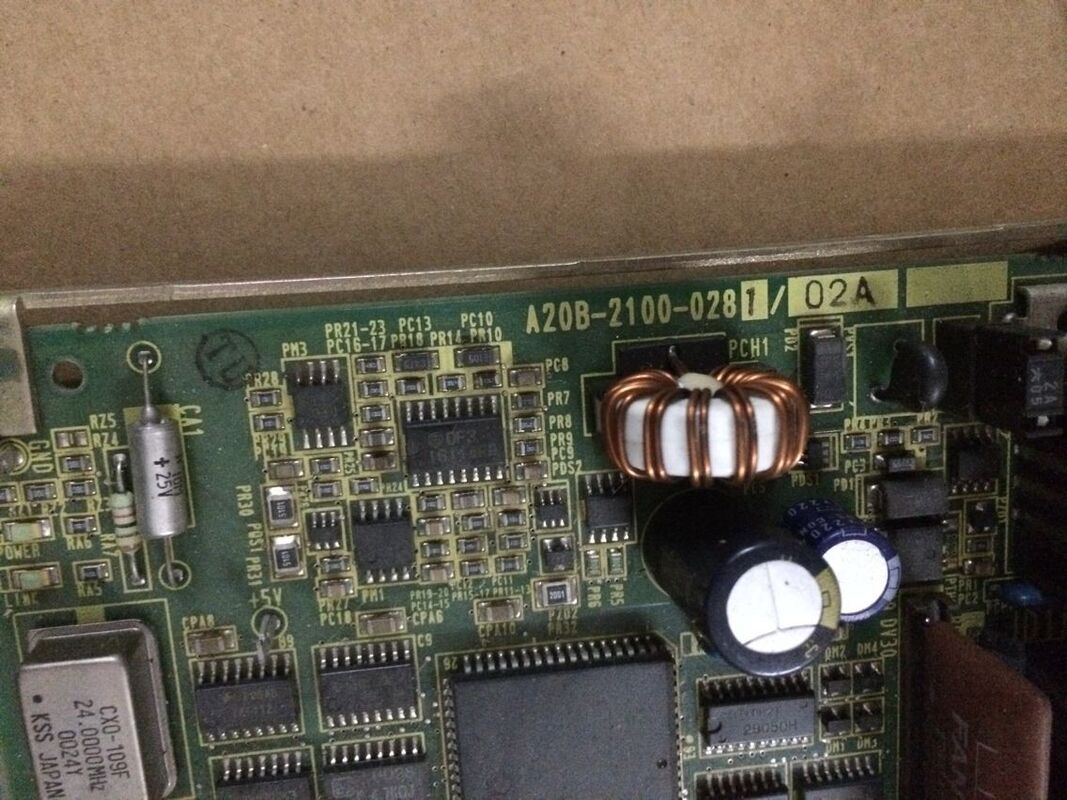

| رقم الموديل | A20B-2100-0280 |
العديد من أدوات الماكينة CNC خاصة مراكز التحويل وخلايا التصنيع تضم محمول آلي كتمديد لقدراتها الإنتاجية.جهاز تحميل هو نظام التداول الآلي الذي يطعم قطع العمل في الآلة ويستخرج الأجزاء النهائية، مما يسمح للإنتاج بدون مراقبة أو الحد الأدنى من المشاركة:
أجهزة تغذية الشريط:إمداد مخزون القطع الخام بشكل مستمر إلى الدوارة CNC ، مما يسمح للدوارة بفصل مكونات متعددة من شريط واحد دون تحميل المشغل بين الأجزاء.
محمولات الشباك:أنظمة التعامل الكارتيزية العلوية التي تختار القطع المصبوبة أو الفراغات الخام من طابور، وتحملها في عدادات الحاسب الآلي أو التركيب، وتزيل الأجزاء النهائية إلى ناقل الخروج.
وحدات نقل الأجزاء:الأنظمة الميكانيكية التي تحرك قطع العمل بين أدوات الدوران (تحويل الفوهات الفرعية ، على سبيل المثال) أو بين الآلات في خلية تصنيع مرنة.
كل هذه الأنظمة تتبادل الإشارات الرقمية مع CNC. الشاحن يشير إلى CNC عندما يكون جزء في مكانه؛ يشير CNC إلى الشاحن عندما يتم ضغط الشوك، يتم إغلاق الباب،أو الدورة كاملةA20B-2100-0280 يوفر واجهة إدخال / إخراج مخصصة لتبادل الإشارات هذا.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2100-0280 |
| الوصف | بطاقات PCB إدخال/إخراج المحمول |
| السلسلة | A20B-2100 |
| النوع | لوحة واجهة إدخال / إخراج رقمية |
| التطبيق | أنظمة الحمولة المتكاملة CNC |
تستخدم أدوات الماكينة CNC نوعين من الإدخال / الإخراج في PMC:
الإدخال والخروج القياسية للجهاز:تغطي وظائف الجهاز الخاصة
إدخال/إخراج المحمول:يغطي وظائف نظام التحميل أجهزة استشعار موقع ذراع التحميل، فتح المقبض / إغلاق، الكشف عن وجود الجزء، طلب دورة التحميل، فتح الباب / إغلاق الإذن.
إن فصل إدخال / إخراج المحمول على لوحة مخصصة (A20B-2100-0280) يبقي أجهزة واجهة المحمول معزولة عن إدخال / إخراج الآلة نفسها. هذا له فوائد عملية:
عندما يتم إزالة الجهاز المحمول من الآلة للصيانة أو عندما يتم تشغيل الآلة مؤقتاً دون الجهاز المحمول،يمكن فصل لوحة إدخال/إخراج المحمول دون التأثير على وظائف الإدخال/إخراج القياسية للآلةيمكن تتبع رموز الإنذار الخاصة بجهاز التحميل وأخطاء الإشارة إلى A20B-2100-0280 ، مما يسهل تشخيص الأخطاء في أنظمة الآلة / الحامل المشتركة.
برنامج سلم PMC من CNC ينسق بين الآلة والشاحن كنظام متكامل واحد. تسلسل تحميل نموذجي:
كل هذه التبادلات تمر عبر A20B-2100-0280.فشل المصافحة بين الجهاز المحمول و CNC إما أن الجهاز المحمول لا يستجيب لإشارات CNC أو أن الجهاز المحمول لا يتلقى تأكيد الجهاز المحمولمما تسبب في انقطاع الإنتاج
فشل في مصافحة الجهازتعمل دالة CNC مع محمول البوابة في توقف الإنتاج المتقطع إشارات المحمول لا تصل إلى CNC بشكل موثوق به. تعمل وظائف I / O للآلة بشكل صحيح ولكن بدء دورة المحمول يفشل.تم تحديد A20B-2100-0280 كخطأ استبدال يعيد التكامل الموثوق به
تشغيل النظام:يقوم صانع آلات أدوات بتكامل نظام تحميل جديد مع FANUC CNC بتثبيت A20B-2100-0280 لتوفير قنوات إدخال / إخراج مخصصة لمواجهة المحمول.
السؤال 1: كيف تتعامل مركز المراقبة مع نقاط الإدخال والإخراج على A20B-2100-0280؟
يتم توصيل A20B-2100-0280 بحافلة I/O Link في CNC ، مما يوفر نقاط I/O الرقمية إلى PMC من خلال نطاق عنوان I/O Link المحدد.يقرأ برنامج سلم PMC حالات إدخال المحمول ويكتب أوامر إخراج المحمول من خلال هذه العناوينيتم تعيين تعيين العنوان أثناء التشغيل ويتم توثيقه في المواصفات الكهربائية للجهاز. بعد استبدال اللوحة،التحقق من أن تكوين عنوان I / O Link يطابق الأصلي لضمان استمرار درج PMC في التعامل مع الإشارات الفيزيائية الصحيحة.
السؤال 2: هل يمكن أن تستمر إدخال وإخراج الآلة القياسية في العمل إذا فشل A20B-2100-0280؟
نعم. A20B-2100-0280 هي لوحة إدخال / إخراج محمول مخصصة عقدة منفصلة على حافلة وصلة إدخال / إخراج من لوحة إدخال / إخراج القياسية للجهاز. إذا فشل لوحة إدخال / إخراج المحمول،سوف CNC توليد إنذار وصلة إدخال/خروج للعقدة المحمولة ولكن الآلة الخاصة إدخال/خروج (المبرد، الأبواب، مكابح المحور، الفولاذ) يمكن أن تستمر في العمل إذا تم برمجة PMC للتعامل مع خطأ المحمول براقية.استجابة سلم PMC لخسارة إدخال/خروج المحمولة تعتمد على كيفية تنفيذ صانع الآلة منطق سلامة المحمول.
السؤال 3: ما عدد نقاط الإدخال والإخراج الرقمية على A20B-2100-0280؟
يعتمد عدد المدخلات والمخرجات المحدد على التكوين الداخلي لللوحة وكتلة عنوان I / O Link المخصصة لها.لوحات FANUC I/O في سلسلة A20B-2100 توفر عادة 32 إلى 64 نقطة DI و DO في مجموعات تتوافق مع متطلبات تطبيق المحمولتأكيد عدد النقاط من الوثائق الكهربائية للآلة أو دليل صيانة FANUC للتكوينات المحددة لـ CNC و Loader.
السؤال 4: هل استبدال A20B-2100-0280 يتطلب تغييرات في برنامج PMC؟
لا، شريطة أن تكون لوحة الاستبدال هي نفس الطراز ويتم تكوينها بنفس عنوان I/O Link كما لوحة الفشل. يقوم برنامج PMC بتوجيهات I/O عن طريق العنوان، وليس عن طريق هوية الأجهزة.استبدال مماثل لنفس العنوان يعيد الاتصالات I / O من المحمول بصورة شفافةإذا كان برنامج PMC يحتاج إلى تغييرات، على سبيل المثال، إذا كانت لوحة الاستبدال لديها تخطيط مختلف لمواقع الإدخال/الإخراج، فإن دعم صانع الآلة مطلوب.
س5: ما هي الاعتبارات الأمنية التي تنطبق عند استبدال لوحة إدخال وإخراج المحمول؟
تتضمن أنظمة المحملات ذراعًا ميكانيكية متحركة ومقبضات هوائية ومحركات باب. قبل استبدال A20B-2100-0280 ، تأكد من أن المحمل قد تم استرجاعه بالكامل ووضعها في موقعه الأصلي.قم بإيقاف تشغيل إمدادات الطاقة في نظام التحميل (النفسي والكهربائي) بشكل مستقل عن CNC قبل الوصول إلى أي مكونات كهربائية مرتبطة بالتحميلاتبع إجراءات إغلاق صانع آلة الأدوات للحفاظ على الجهاز / الجهاز المحمول.
