| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-1006-0110 |

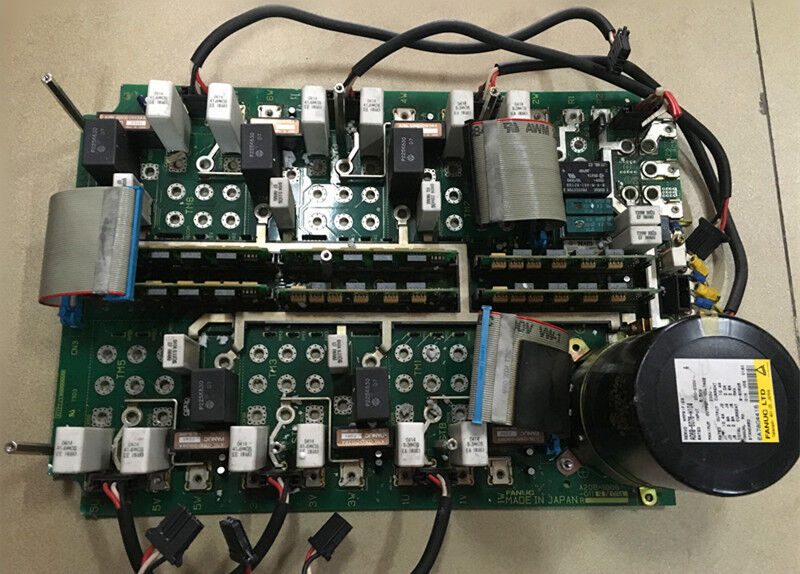

A20B-1006-0110 هي اللوحة الأساسية - لوحة الطاقة - في وحدات مكبر الصوت المؤازر من سلسلة A06B-6076 من FANUC المستخدمة في أجيال وحدة التحكم الروبوتية RJ وR-J2. داخل مكبر الصوت A06B-6076، ينقسم الجهاز بين لوحتين أساسيتين: اللوحة العلوية (A16B-2100-0110)، التي تتعامل مع واجهة معالجة الأوامر والتحكم المؤازرة، واللوحة الأساسية (A20B-1006-0110)، التي تتعامل مع واجهة مرحلة الطاقة - دوائر محرك البوابة، والاستشعار الحالي، ووصلات ناقل التيار المستمر، والتركيب المادي للوحدات الابنة التي تقوم بتكوين وظيفة محور مكبر الصوت.
A20B-1006-0110 هو المضيف للوحدات الفرعية A20B-2902-0550. تحمل هذه البطاقات الإضافية الصغيرة دائرة وظيفة محرك الأقراص الخاصة بالمحور والتي تقع بين ناقل اللوحة الأساسية وترانزستورات الطاقة. اللوحة الأساسية بدون الوحدات الفرعية الخاصة بها غير مكتملة ميكانيكيًا وكهربائيًا - تتطلب وظيفة مكبر الصوت الكاملة أن تعمل اللوحة الأساسية والوحدات الفرعية واللوحة العلوية معًا.
خطأ في محرك الروبوت يظهر كإنذار لمرحلة الطاقة - التيار الزائد، خطأ الترانزستور، خطأ الطور - أثناء تشغيل المحرك وليس عند نقاط الخمول أو بدء التشغيل إلى اللوحة الأساسية أو الوحدات التابعة لها كموقع الخطأ المحتمل. اللوحة العلوية هي المشتبه به الأكثر احتمالاً عند حدوث إنذارات الاتصال أو فشل التهيئة عند بدء التشغيل قبل الأمر بأي حركة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-1006-0110 |
| المراجعة | /03أ |
| يكتب | قاعدة مكبر للصوت المؤازرة / لوحة الطاقة |
| محرك متوافق | سلسلة A06B-6076 |
| وحدات ابنة | A20B-2902-0550 /01A |
| مجلس مقترن | A16B-2100-0110 (اللوحة العلوية) |
| طلب | وحدات التحكم الروبوتية RJ/R-J2 FANUC |
| حالة | توقف |
يتم إدراج اللوحة الأساسية A20B-1006-0110 بشكل متكرر وبيعها مع الوحدات الفرعية A20B-2902-0550 المثبتة بالفعل - بشكل فعال كتجميع فرعي كامل للقسم السفلي لمكبر الصوت A06B-6076. عند الشراء من خلال سوق ما بعد البيع، تأكد مما إذا كانت القائمة تتضمن الوحدات الفرعية أو توفر فقط لوحة القاعدة العارية. الوحدات الابنة مطلوبة لكي يعمل مكبر الصوت وهي المكونات الأكثر احتمالاً للفشل في مرحلة طاقة محرك الأقراص.
Q1: ما هو الفرق بين اللوحة الأساسية A20B-1006-0110 واللوحة العلوية A16B-2100-0110؟
تستضيف اللوحة الأساسية A20B-1006-0110 وظائف مرحلة الطاقة - إشارات تشغيل البوابة، والاستشعار الحالي، وتركيب الوحدة التابعة، وواجهة ناقل التيار المستمر. تتعامل اللوحة العلوية A16B-2100-0110 مع وظائف التحكم المؤازرة - حيث تتلقى أوامر الحركة من وحدة التحكم في الروبوت وتغلق حلقة ردود الفعل المؤازرة. كلاهما مطلوب لمضخم صوت A06B-6076 وظيفي. يمكن الحصول عليها واستبدالها بشكل مستقل؛ تأكد من اللوحة التي هي مصدر الخطأ قبل الطلب.
Q2: ما هي أجيال وحدة التحكم الروبوتية التي تستخدم مضخم المؤازرة A06B-6076 مع هذه اللوحة الأساسية؟
تم استخدام مكبرات الصوت المؤازرة من سلسلة A06B-6076 في وحدات التحكم الروبوتية من سلسلة FANUC RJ وR-J2 - أجيال وحدات التحكم الروبوتية التي سبقت سلسلة R-J3 وR-30i. تعتمد الأجهزة المزودة بوحدات تحكم RJ وR-J2 والتي لا تزال تعمل في بيئات الإنتاج على ما بعد البيع A06B-6076 لمكونات لوحة القيادة بما في ذلك A20B-1006-0110.
س3: هل الوحدات الفرعية (A20B-2902-0550) قابلة للتبديل بين متغيرات محرك الأقراص A06B-6076 المختلفة؟
الوحدات الفرعية A20B-2902-0550 هي مكونات محرك الأقراص الخاصة بالمحور على اللوحة الأساسية. في A06B-6076-H101 (أحادي المحور)، تحمل اللوحة الأساسية عددًا محددًا وتكوينًا محددًا للوحدات؛ متغير متعدد المحاور (H102، H103) يحمل المزيد. تأكد من تكوين الوحدة الفرعية من متغير A06B-6076 المحدد المثبت في الروبوت قبل الحصول على مجموعات لوحة القاعدة البديلة.
س 4: هل يمكن إصلاح اللوحة الأساسية A20B-1006-0110؟
يتوفر الإصلاح على مستوى اللوحة من خلال خدمات الإصلاح المتخصصة لمحرك الروبوت FANUC. تتضمن نقاط الفشل الشائعة جهات اتصال الوحدة التابعة، والدوائر المرحلية لمحرك البوابة، ودوائر الاستشعار الحالية، ومكونات الحماية على واجهة ناقل التيار المستمر. يمكن لمراكز الإصلاح المزودة بمعدات الاختبار A06B-6076 التحقق من لوحة القاعدة التي تم إصلاحها في ظل ظروف حمل المحرك الواقعية قبل إعادتها.
س5: أين يتم الحصول على A20B-1006-0110 بعد التوقف؟
من خلال سوق ما بعد البيع لمحرك الروبوت FANUC - متخصصون في قطع غيار الروبوت RJ/R-J2، ومراكز إصلاح محرك FANUC، والموردين الفائضين الذين تم اختبارهم. قم بتأكيد المراجعة /03A من ملصق اللوحة المثبتة. اطلب تأكيدًا على تضمين الوحدات الفرعية A20B-2902-0550 وأن المجموعة الكاملة قد تم اختبارها وظيفيًا قبل قبول الوحدة المستخدمة أو المجددة.
