| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0341 |
في بنية FANUC Series 0-C CNC، تقوم PMC (وحدة التحكم في الماكينة القابلة للبرمجة) بتنفيذ منطق تسلسل الماكينة - برنامج السلم الذي يحكم جميع وظائف الماكينة خارج حركة القطع. سائل التبريد، والمكونات الهيدروليكية، ومبدلات الأدوات، وأقفال الأبواب، واستجابات لوحة التشغيل - كلها تخضع لدرجات السلم PMC.

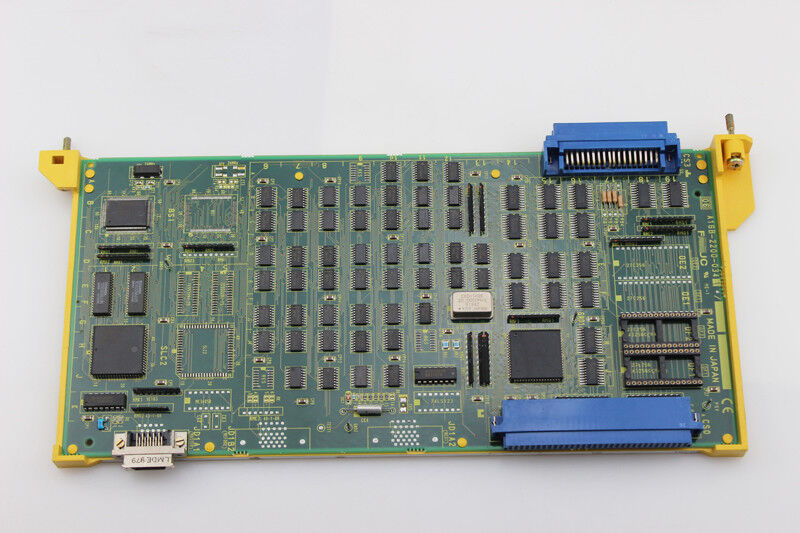

يحدد التصنيف "PMC-M" طراز PMC المحدد المجهز لأنظمة السلسلة 0-C. A16B-2200-0341 هي اللوحة الرئيسية لـ ROM لـ PMC-M - PCB الذي يحتوي على ذاكرة برنامج PMC (ROM) ويعمل كوصلة I/O الرئيسية.
| المعلمة | قيمة |
|---|---|
| وظيفة المجلس | PMC-M I/O Link ROM الرئيسي |
| المراجعات | /04B (PMC-M)، /09A (PMC-M2) |
| أنظمة CNC | السلسلة 0-ج |
| روبوت | نسخة الروبوت PMC-M2 (/09A) |
| واجهة | رابط الإدخال/الإخراج (الرئيسي) |
| مسلسل | A16B-2200 |
يوجد A16B-2200-0341 في مراجعات متعددة للأجهزة مع تسميات تطبيقات مميزة:
/04ب (PMC-M):التكوين القياسي PMC-M لتطبيقات أدوات الآلة CNC من السلسلة 0-C. يوفر PMC-M تنفيذ برنامج السلم الأساسي ووظيفة I/O Link الرئيسية لواجهة ماكينة CNC.
/09A (PMC-M2 Robot ROM IO Link Board):مراجعة لاحقة تم تأكيدها بواسطة Next Day Automation لتطبيقات الروبوت. يحدد التصنيف "M2" مستوى قدرة PMC-M المحسن. يخدم هذا المتغير وحدات التحكم الروبوتية FANUC التي تستخدم بنية PMC-M للتحكم في التسلسل واتصال I/O Link.
سلسلة 0-C CNC خطأ في لوحة PMC:تعمل سلسلة FANUC 0-C CNC على تطوير إنذارات PMC - تتوقف تسلسلات الماكينة عن الاستجابة، ويفشل اتصال رابط الإدخال/الإخراج. تم تحديد A16B-2200-0341 على أنه الخطأ. يعمل الاستبدال على استعادة تنفيذ سلم PMC واتصال رابط الإدخال/الإخراج.
صيانة لوحة الروبوت PMC-M2:تتطلب وحدة التحكم الروبوتية FANUC التي تستخدم بنية PMC-M2 A16B-2200-0341/09A للوحة التحكم التسلسلية الخاصة بها. يتم تحديد المراجعة /09A على وجه التحديد قبل تحديد المصادر.
س1: ما هو الفرق بين PMC-M (/04B) وPMC-M2 (/09A) على الطراز A16B-2200-0341؟
المراجعة /04B هي التكوين القياسي PMC-M لتطبيقات السلسلة 0-C CNC. إن /09A هو البديل PMC-M2 - وهو مستوى قدرة PMC مُحسّن تم تأكيده لتطبيقات الروبوت بواسطة Next Day Automation. يشير التعيين "M2" إلى سعة خطوة برنامج أعلى أو مجموعة تعليمات ممتدة مقارنة بـ PMC-M الأساسي. تأكد دائمًا من المراجعة المثبتة من ملصق اللوحة قبل الحصول على بديل.
س2: هل يتطلب استبدال A16B-2200-0341 إعادة تحميل برنامج سلم PMC؟
يحتوي A16B-2200-0341 على ROM (ذاكرة القراءة فقط) - يتم تخزين برنامج نظام PMC وربما محتوى برنامج السلم الخاص بالجهاز على هذه اللوحة. إن استبدال اللوحة بذاكرة ROM فارغة أو ذات محتوى مختلف يعني أنه يجب إعادة تحميل منطق تسلسل PMC الخاص بالجهاز من النسخة الاحتياطية. احتفظ دائمًا بنسخة احتياطية من برنامج سلم PMC قبل أي صيانة للوحة PMC.
Q3: ما هي أنظمة CNC التي تستخدم PMC-M مع A16B-2200-0341؟
يؤكد موقع Fanuc-controller.com على A16B-2200-0341 "خاصة مع وحدات التحكم من السلسلة 0-C." استخدم جيل السلسلة 0-C (0-MC، 0-TC، 0-MD، 0-TD، 0-MF، 0-TF) بنية PMC-M للتحكم في تسلسل الآلة. تدرج شركة DNC Electronics هذه اللوحة في فئة لوحة الإدخال/الإخراج إلى جانب لوحات عصر السلسلة 0 الأخرى.
Q4: هل A16B-2200-0341 خاص بأنظمة CNC الخاصة بـ FANUC أم يمكنه أيضًا خدمة أدوات آلية تابعة لجهات خارجية؟
يخدم A16B-2200-0341 أنظمة FANUC Series 0-C CNC المثبتة على أدوات الآلة التي صممها أي مصنع لأدوات الآلة باستخدام جيل CNC هذا - بما في ذلك صانعي الآلات اليابانيين والألمان والكوريين والإيطاليين والتايوانيين الذين حددوا FANUC 0-C كمنصة CNC الخاصة بهم. اللوحة مخصصة لجيل CNC، وليست خاصة بمنشئ الآلة.
س5: ماذا تعني وظيفة "I/O Link master" من الناحية العملية للجهاز؟
رابط الإدخال/الإخراج هو الناقل التسلسلي الخاص بـ FANUC الذي يربط PMC بجميع أجهزة الإدخال/الإخراج الخارجية - مفاتيح ومصابيح لوحة التشغيل، ووحدات الإدخال/الإخراج لجسم الماكينة، ولوحات الإدخال/الإخراج المغناطيسية للطاقة. A16B-2200-0341 باعتباره السيد يعني أن جميع إشارات إدخال الماكينة البالغ عددها 96 أو 104 وإشارات الإخراج 56 أو 72 تعبر هذه اللوحة. عندما تفشل هذه اللوحة، تفقد PMC إمكانية الوصول إلى جميع عمليات الإدخال والإخراج في الجهاز - ولا يمكن تنفيذ أي وظائف في الجهاز.
