لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0211 |
في بنية FANUC Series 0-C (F0C) CNC ، لوحة الذاكرة هي اللوحة التي تخزن وتخدم جميع البيانات التي يحتاجها CNC للعمل:
برنامج نظام CNC:البرمجيات الثابتة القابلة للتنفيذ للآلة التي تحدد كيفية تفسير CNC للشفرة G ، وإدارة حركة المحور ، والتحكم في الغزل ، والتعامل مع واجهة المشغل كل ذلك محمل من لوحة الذاكرة.
برنامج سلم PMC:منطق تسلسل الجهاز (برنامج PLC المدمج) الذي يتحكم في سائل التبريد ، ومبادلات الأدوات ، وقفل الأبواب ، وجميع تسلسلات الأجهزة المحيطية.يتم تخزين برنامج السلم في لوحة الذاكرة وتنفيذها من ذلك في كل دورة مسح PLC.
برامج معالجة CNC:البرامج الجزئية التي أنشأها المشغل أو المبرمج، المخزنة في منطقة ذاكرة البرامج في CNC.سعة لوحة الذاكرة يحدد عدد وكيف كبير من مكتبة البرامج يمكن أن تحتفظ CNC.
المعلمات:بيانات تكوين خاصة بالجهاز تعيين المحورات وقيم التعويضات وحدود السرعةوبيانات PMC التي تجعل التحكم CNC عامة تتصرف بشكل صحيح مع الآلة المحددة التي يتم تثبيتها على.

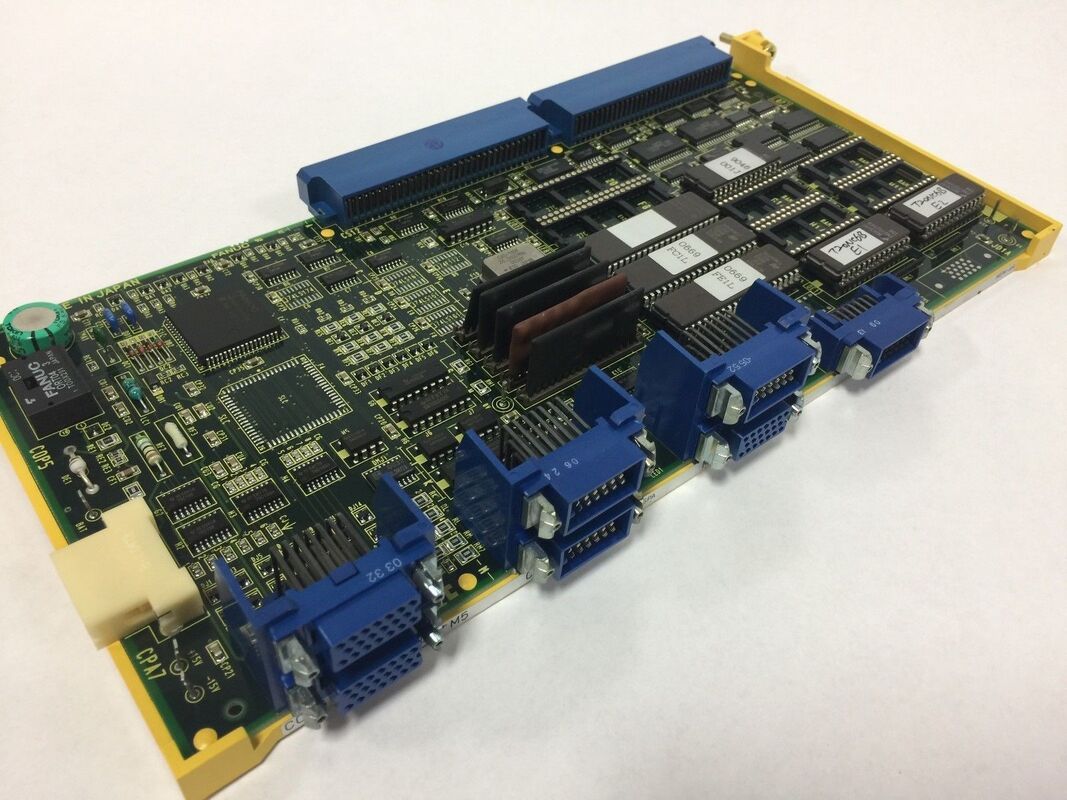

A16B-1212-0211 هي لوحة الذاكرة التي تحمل كل هذه البيانات لنظام F0C CNC.
| المعلم | القيمة |
|---|---|
| نظام CNC | سلسلة FANUC 0-C (F0C) |
| متوافق | 0-MC، 0-TC (والتكوينات ذات الصلة) |
| الوظيفة | ذاكرة النظام، PMC، البرامج، المعلمات |
| البناء | الـ PCB غير المثبتة على السطح |
| السلسلة | A16B-1212 |
استخدمت السلسلة 0-C العديد من إصدارات بطاقات الذاكرة في سلسلة A16B-1212-021x ، كل منها بقدرات مختلفة قليلاً:
A16B-1212-0210:لوحة الذاكرة 0-C الأساسية بدون مخرج فول السري. تدفع محركات الحركة الرقمية والفول السريع من خلال الواجهة الموازية المباشرة للمحرك. تدعم ما يصل إلى 128 كيلوبايت من ذاكرة البرامج، PMC-L،الرسومات أحادية اللون، والاتصالات RS-232C.
A16B-1212-0211:متغير في نفس عائلة لوحات الذاكرة 021x ، يخدم تكوينات التحكم في F0C CNC مع مزيجه المحدد من سعة الذاكرة وميزات الواجهة.
A16B-1212-0216:لوحة الذاكرة المتسلسلة 0-C ، مع إضافة واجهة فولاذ متسلسل بالألياف البصرية التي تسمح لجهاز CNC بالتواصل مع محركات الفولاذ المتسلسلة من الجيل التالي لشركة FANUC عبر الرابط المتسلسل الرقمي.
فشل لوحة الذاكرة CNC F0C:مركز FANUC 0-MC للتصنيع يقوم بتطوير إنذارات النظام ، وتحديداً إنذارات تعادل ذاكرة الذاكرة (910 أو 911) التي تشير إلى أخطاء سلامة الذاكرة.بعد تأكيد إمدادات الطاقة ومقاعد اللوحة هي الصحيحة، يتم تحديد لوحة الذاكرة A16B-1212-0211 باعتبارها خطأ. لوحة استبدال ، محملة ببرنامج PMC للآلة ومعلمات CNC من النسخ الاحتياطي ، تستعيد الآلة إلى التشغيل الكامل.
الاستبدال الوقائي للوحة الذاكرة:يتم استبدال لوحة الذاكرة في مركز التدوير 0-TC الذي يخضع لإصلاح CNC كجزء من تجديد المكونات المنهجي.A16B-1212-0211 الجديد يعيد تعيين عمر خدمة لوحة الذاكرة دون الحاجة إلى أي إعادة برمجة PMC أو إعادة إدخال المعلمات، حيث يتم إعادة تحميل المحتوى من النسخ الاحتياطية لصانع الآلة.
س1: ماذا يحدث لبرامج CNC عندما يتم استبدال A16B-1212-0211؟
يتم فقدان البرامج والمعايير المخزنة في ذاكرة الوصول العشوائي المدعومة بالبطارية للوحة الذاكرة عند استبدال اللوحة. يأتي اللوحة الجديدة دون محتوى محدد للجهاز. قبل الاستبدال،النسخ الاحتياطي لجميع برامج CNC، تحويلات الأدوات ، تحويلات العمل ، معايير الآلة ، وبرنامج سلم PMC إلى جهاز خارجي (RS-232C جهاز كمبيوتر احتياطي ، بطاقة الذاكرة ، شريط شريط للأنظمة القديمة 0-C).بعد تركيب لوحة الاستبدال، استعادة جميع البيانات النسخة الاحتياطية.
س2: كيف يتم تحميل برنامج PMC على البديل A16B-1212-0211؟
عادة ما يتم الاحتفاظ ببرنامج سلم PMC لـ 0-C في رقائق PMC ROM المخصصة أو ملف احتياطي لبرنامج PMC.إذا تم تخزين برنامج PMC للآلة في رقائق ROM على لوحة PMC منفصلة (مثل PMC-M)إذا تم تخزين برنامج PMC في ذاكرة الـ RAM الخاصة بطاقة الذاكرة، فاستعادها من نسخة احتياطية بعد تركيب اللوحة الجديدة.للآلات التي لم يعد هناك نسخة احتياطية من مصنع الآلة الأصلي، قد يكون من الضروري إعادة إنشاء برنامج PMC من وثائق الآلة.
س3: ما الذي يشير إليه إنذار تعادل الذاكرة العشوائية (910 أو 911) على سلسلة 0-C CNC؟
إنذار التكافؤ في ذاكرة الذاكرة 910 يشير إلى خطأ في التكافؤ في ذاكرة الذاكرة البيانات CNC، والإنذار 911 يشير إلى خطأ في التكافؤ في ذاكرة الذاكرة البرنامج.كلاهما يشير إلى فشل في سلامة الذاكرة إما أن رقائق ذاكرة الوصول العشوائي على لوحة الذاكرة قد طورت أخطاء، أو بطارية لوحة الذاكرة قد فشلت وسمحت لـ RAM المدعومة بالبطارية بفقدان بياناتها أثناء انقطاع الطاقة.تحقق من الجهد البطارية الاحتياطي أولا قبل استنتاج لوحة الذاكرة نفسها قد فشلت.
س4: ما هو الفرق بين PMC-L و PMC-M على سلسلة 0-C ، وهل يؤثر الاختيار على لوحة الذاكرة؟
PMC-L (السلم) هو المتغير PMC الأبسط المدمج في لوحة الذاكرة 0-C نفسها. إنه يتعامل مع وظائف تسلسل الآلة الأساسية دون لوحة PMC منفصلة.PMC-M (Master) هو متغير PMC أكثر قدرة يستخدم لوحة PMC مخصصة منفصلة (مثل A16B-1211-0910) لمنطق تسلسل الآلة الأكثر تعقيداًعلى الأنظمة التي تستخدم PMC-M ، لا يتم استخدام وظيفة PMC-L المدمجة في لوحة الذاكرة ، ويقع برنامج PMC على لوحة PMC منفصلة بدلاً من A16B-1212-0211.معرفة نوع PMC التي تستخدمها الآلة يحدد ما هو النسخ الاحتياطي للبرنامج المطلوب من لوحة الذاكرة على وجه التحديد.
