ميتسوبيشي MC1619-1 | لوحة دوائر مطبوعة من سلسلة M3/MC لنظام MELDAS M300 CNC — رقم القطعة A3002، متوفرة جديدة ومجددة

نظرة عامة

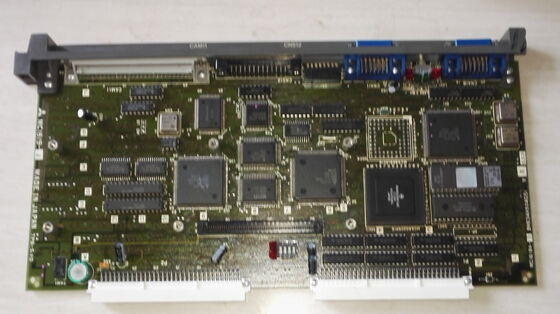

لوحة الدوائر المطبوعة ميتسوبيشي MC1619-1 (رمز الكتالوج A3002) هي لوحة دوائر مطبوعة من سلسلة M3/MC، مصممة لمنصة التحكم CNC من ميتسوبيشي MELDAS M300.

مثل جميع لوحات الدوائر المطبوعة في عائلة لوحات M3/MC، فهي مكون مخصص للتطبيق — تم تكوينها لوظيفة محددة ضمن بنية التحكم لنظام M300 وليست قابلة للتبديل مع لوحات من أجيال CNC أخرى دون مراجعة توافق مؤكدة.

تحتل سلسلة MELDAS M300 مكانة مهمة في تاريخ CNC: تم تقديمها في عام 1986 كأول معالج CNC بتقنية 32 بت في العالم، ووضعت معيارًا للتحكم عالي الأداء في أدوات الآلات طوال أواخر الثمانينيات وأوائل التسعينيات.

لا تزال العديد من آلات الخراطة، وآلات التشغيل، والآلات متعددة المحاور المجهزة بنظام M300 من تلك الحقبة تعمل في بيئات الإنتاج اليوم، مدعومة بالبناء القوي للمنصة والتوافر المستمر للوحات الاستبدال — وهو بالضبط ما تعالجه لوحة MC1619-1.

عندما تفشل لوحة دوائر مطبوعة في نظام M300، تتوقف الآلة عن العمل.

لا يوجد حل بديل، ولا تعديل للمعلمات يعيد الوظيفة عند فشل الأجهزة في اللوحة. يعد الحصول على لوحة الاستبدال الصحيحة — مع تطابق رقم القطعة المؤكد الذي تم التحقق منه مقابل ملصق اللوحة المثبتة — هو المسار المباشر للعودة إلى الإنتاج.

تتوفر لوحة MC1619-1 بحالات جديدة (A3002) ومجددة تم اختبارها في المصنع (MC1619-1-EX، A3002EX)، حيث تم تقييم النسخة المجددة بالكامل وإعادتها إلى المواصفات الأصلية بواسطة فنيي إصلاح ميتسوبيشي المؤهلين.

معلومات المنتج الرئيسية

منصة MELDAS M300 — سياق لوحة MC1619-1

كانت سلسلة M300 هي نظام التحكم CNC الرائد لشركة ميتسوبيشي إلكتريك لمعظم الفترة بين تقديمها في عام 1986 وإيقافها في عام 1994.

بنيت حول بنية معالج 32 بت في وقت كان فيه 16 بت هو المعيار الصناعي، قدمت M300 سرعة المعالجة وقدرة تنسيق المحاور المتعددة التي احتاجتها أدوات الآلات عالية الأداء في تلك الحقبة.

خَلَفَتْها سلسلة M500، التي حملت قدرة M300 مع تكثيف تصميم خزان القيادة.

عائلة لوحات الدوائر M3/MC هي طبقة الأجهزة التي تنفذ وظائف التحكم في M300.

تشمل العائلة لوحات تغطي النطاق الكامل لمهام التحكم CNC: لوحات وحدة المعالجة المركزية الرئيسية والذاكرة، ولوحات واجهة العرض، ولوحات ذاكرة القراءة فقط للنظام، ولوحات جهاز التسلسل، وتجميعات اللوحة الخلفية والتوصيل البيني، ولوحات الوظائف المتخصصة.

تحمل كل لوحة رقم قطعة فريد في سلسلة بادئة MC، وتشغل كل لوحة فتحة أو موضعًا محددًا في اللوحة الخلفية لخزانة التحكم M300.

تتناسب لوحة MC1619-1 ضمن هذه العائلة كمكون يتم تأكيد دوره المحدد داخل نظام M300 من خلال التركيب الفعلي ووثائق النظام المرتبطة بالآلة التي تم تثبيتها عليها.

تحافظ بوابة قطع الغيار لشركة ميتسوبيشي إلكتريك الأمريكية (MEAU) وشبكة الخدمة على توفر عائلة لوحات M3/MC لدعم الآلات المجهزة بنظام M300 طوال عمر خدمتها الممتد — وهو التزام بدعم الإرث يعكس كلاً من النشاط المستمر للقاعدة المثبتة والاستحالة العملية لترقية جميع الآلات المجهزة بنظام M300 في وقت واحد.

جديد مقابل مجدد — اختيار حالة التوريد الصحيحة

تتوفر لوحة MC1619-1 في حالتي توريد مؤكدتين من شبكة قطع الغيار المعتمدة لشركة ميتسوبيشي إلكتريك.

الحالة الجديدة (A3002) هي اللوحة الأصلية، غير المصلحة، الطازجة من المصنع — نفس المكون الذي كان سيتم تثبيته في آلة جديدة خلال فترة إنتاج M300.

تحمل اللوحات الجديدة المواصفات الكاملة للمصنع، وحيثما تكون متاحة من خلال شبكة قطع الغيار المعتمدة لميتسوبيشي، فإن شروط ضمان الشركة المصنعة المطبقة على قطع الغيار. بالنسبة للآلات التي تتوفر فيها القطعة جديدة وتسمح الميزانية بذلك، توفر الحالة الجديدة أقصى توقع لعمر الخدمة الأولي.

الحالة المجددة (MC1619-1-EX، A3002EX) هي لوحة تم إرجاعها، وتقييمها، وإصلاحها حسب الحاجة، واختبارها وفقًا للمواصفات الأصلية للمصنع بواسطة فنيي إصلاح ميتسوبيشي المؤهلين.

يتم اختبار اللوحات المجددة من ميتسوبيشي للتحقق من أنها تلبي نفس المواصفات الكهربائية والوظيفية مثل اللوحات الجديدة قبل إعادتها إلى المخزون.

تدعم النسخة المجددة بضمان ميتسوبيشي لمدة عام واحد على الأجزاء المجددة — وهو تأكيد ذو مغزى نظرًا لأن أعمال الإصلاح تمت بواسطة موظفي الدعم الفني للشركة المصنعة الأصلية بدلاً من ورشة إصلاح تابعة لجهة خارجية.

بالنسبة لآلات M300 التي تعمل في بيئات الإنتاج حيث يكون تقليل تكلفة وقت التوقف عن العمل هو الأولوية، فإن النسخة المجددة تقدم عادةً المسار الأسرع لتوافر المخزون، خاصة بالنسبة للوحات التي نفد مخزونها الجديد على مدى عقود منذ إيقاف M300.

تأكد من توفر كلتا الحالتين عند الطلب، حيث تتقلب مستويات المخزون.

تحديد اللوحة الصحيحة — التحقق من رقم القطعة

الخطوة الأكثر أهمية قبل طلب أي استبدال للوحة دوائر مطبوعة لنظام M300 هي التحقق المادي المباشر من رقم القطعة الموجود على ملصق اللوحة الفاشلة.

تحتوي سلسلة M3/MC على العديد من اللوحات ذات هياكل بادئة متشابهة — MC415، MC431، MC721، MC943A، MC0119، MC161-1، MC1619-1 وغيرها — تختلف في وظيفتها وليست قابلة للتبديل على الرغم من تشابه أرقام القطع السطحي.

يؤكد ملصق MC1619-1 على اللوحة المثبتة، عند مقارنته برمز الكتالوج A3002، الاستبدال الصحيح.

التسميات المكافئة MC16191 (بدون شرطات) هي نفس القطعة المشار إليها بدون علامات ترقيم، كما تظهر في بعض أنظمة المشتريات وقواعد البيانات التي لا تدعم الشرطات في حقول أرقام القطع.

عندما يكون ملصق اللوحة الفاشلة تالفًا أو مفقودًا أو غير مقروء، يتطلب تحديد الاستبدال الصحيح الوصول إلى وثائق صيانة الآلة — وخاصة دليل الاتصال بالأجهزة وقطع الغيار لإصدار M300 الخاص بالآلة.

محاولة الاستبدال بناءً على الشكل المادي وحده ليست موثوقة في سلسلة M3/MC، حيث تشترك العديد من اللوحات في نفس الغلاف الميكانيكي أثناء أداء وظائف مختلفة.

المناولة، حماية ESD، والتركيب

جميع لوحات الدوائر المطبوعة من سلسلة M3/MC، بما في ذلك MC1619-1، هي تجميعات إلكترونية حساسة للكهرباء الساكنة. يعد تلف التفريغ الكهروستاتيكي (ESD) سببًا رئيسيًا لفشل لوحات الدوائر المطبوعة المبكر في الإلكترونيات الصناعية، وهو خبيث بشكل خاص لأن تلف ESD قد لا ينتج عنه فشل فوري — بل ينتج عنه تلف كامن يتجلى في أعطال متقطعة أو عمر خدمة مخفض بعد أشهر من الحدث التالف.

تتطلب إجراءات المناولة الصحيحة سوار معصم ESD متصلًا بالأرضي المعروف، وسطح عمل آمن من ESD، وتغليفًا مضادًا للكهرباء الساكنة أثناء النقل. يجب إزالة اللوحة من كيس ESD الخاص بها فقط قبل التركيب مباشرة.

يجب عزل طاقة خزانة التحكم M300 بالكامل والتحقق من إيقاف تشغيلها قبل إزالة اللوحة الفاشلة وتركيب البديل — لا يتم دعم التبديل الساخن للوحات M300 ويخاطر بإتلاف كل من اللوحة واللوحة الخلفية لخزانة التحكم.

بعد التركيب، يجب التحقق من معلمات الآلة مقابل النسخة الاحتياطية الخاصة بباني الآلة أو المشغل قبل استئناف الإنتاج، حيث قد تؤثر بعض استبدالات اللوحات على الاحتفاظ بالمعلمات اعتمادًا على دور اللوحة في بنية ذاكرة M300.

أسئلة وأجوبة

س1: كيف أتأكد من أن MC1619-1 هو البديل الصحيح لآلتي؟

اقرأ رقم القطعة المطبوع على ملصق اللوحة الفاشلة مباشرة — ملصق اللوحة هو التعريف النهائي. قارن رقم الملصق بكتالوج قطع سلسلة M3/MC من ميتسوبيشي أو دليل صيانة الأجهزة الخاص بالآلة للتأكد من تطابق رمز الكتالوج A3002.

لا تعتمد على موضع اللوحة أو المظهر المادي وحده، حيث تشترك العديد من اللوحات في سلسلة M3/MC في عوامل شكل متشابهة. إذا كان ملصق اللوحة تالفًا، استشر دليل توصيل الآلة أو اتصل بفريق دعم قطع الغيار من ميتسوبيشي إلكتريك مع طراز الآلة والرقم التسلسلي.

س2: ما الفرق بين MC1619-1 (A3002) و MC1619-1-EX (A3002EX)؟

MC1619-1 (A3002) هي لوحة جديدة، غير مصلحة، بالمواصفات الأصلية للمصنع. MC1619-1-EX (A3002EX) هي النسخة المجددة — لوحة تم إرجاعها وتم اختبارها، وإصلاحها حسب الحاجة، وإعادة التحقق منها وفقًا للمواصفات الأصلية بواسطة فنيي ميتسوبيشي إلكتريك المؤهلين. تدعم اللوحات المجددة بضمان ميتسوبيشي لمدة عام واحد على الأجزاء المجددة.

بالنسبة لمعظم تطبيقات الصيانة، تكون كلتا الحالتين متكافئتين كهربائيًا؛ عادةً ما يعتمد الاختيار على التوافر والتكلفة، وغالبًا ما تقدم اللوحات المجددة توافرًا أفضل للمخزون على أرقام القطع القديمة.

س3: تم إيقاف نظام M300 CNC في عام 1994 — هل لا تزال لوحات الاستبدال متاحة؟

نعم. تحتفظ ميتسوبيشي إلكتريك بتوافر قطع الغيار لأجيال CNC القديمة بعد فترة طويلة من نهاية إنتاج المنصة، كجزء من التزامها بدعم قواعد الآلات المثبتة.

لا تزال لوحات سلسلة M300 متاحة من خلال بوابة قطع الغيار وشبكة الخدمة المعتمدة لشركة ميتسوبيشي إلكتريك الأمريكية (MEAU)، في كل من الحالات الجديدة والمجددة اعتمادًا على المخزون.

يختلف توافر أرقام القطع المحددة بمرور الوقت ويجب تأكيده عند الحاجة. تحتفظ موردي قطع غيار CNC من جهات خارجية أيضًا بمخزونات من لوحات سلسلة M300، عادةً في حالة فائضة تم اختبارها أو تم إصلاحها.

س4: هل يجب عمل نسخة احتياطية من معلمات CNC قبل استبدال لوحة دوائر مطبوعة من سلسلة M3/MC؟

نعم، دائمًا. يعد النسخ الاحتياطي للمعلمات قبل أي استبدال للوحة ممارسة قياسية في أنظمة CNC، بغض النظر عن وظيفة اللوحة المحددة. في M300، يتم تخزين معلمات NC، وبرامج PLC، وبيانات الأدوات في ذاكرة الوصول العشوائي المدعومة بالبطارية في لوحات معينة من بنية M3/MC.

استبدال لوحة تشكل جزءًا من بنية الذاكرة هذه — أو استبدال أي لوحة أثناء إزالة الطاقة عن النظام — يحمل خطر فقدان المعلمات الذي يزيله النسخ الاحتياطي الحالي.

إذا لم يكن هناك نسخة احتياطية، فيجب إعادة إدخال معلمات الآلة يدويًا من الوثائق الأصلية لباني الآلة قبل استئناف الإنتاج بأمان.

س5: ما هي احتياطات ESD المطلوبة عند التعامل مع MC1619-1؟

لوحة MC1619-1، مثل جميع لوحات الدوائر المطبوعة من سلسلة M3/MC، هي تجميع حساس للكهرباء الساكنة. استخدم دائمًا سوار معصم ESD مؤرضًا متصلًا بأرضي مؤكد عند التعامل مع اللوحة. اعمل على حصيرة آمنة من ESD.

احتفظ باللوحة في عبوتها المضادة للكهرباء الساكنة حتى لحظة التركيب. تأكد من إيقاف تشغيل خزانة التحكم M300 وقفل قاطع التيار الرئيسي قبل إزالة اللوحة الفاشلة أو تركيب البديل.

تجنب لمس جانب المكونات في اللوحة أو نقاط اتصال الموصل بأيدي عارية.

تنطبق هذه الاحتياطات على كل من إزالة اللوحة الفاشلة وتركيب البديل — تلف ESD للوحة جديدة أثناء التركيب مكلف مثل الفشل الأصلي.
