| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2202-0753 |
FANUC Alpha SVM2-12/12 عبارة عن وحدة مضخم صوت مؤازرة ذات محورين. "SVM2" يعني محورين في مبيت مادي واحد. يشير "12/12" إلى تيار إخراج مقنن مستمر 12 أمبير لكل من المحورين. يعمل المحركان المؤازران - واحد لكل محور - بشكل مستقل، ولكن من نفس اتصال ناقل التيار المستمر المشترك داخل الوحدة.

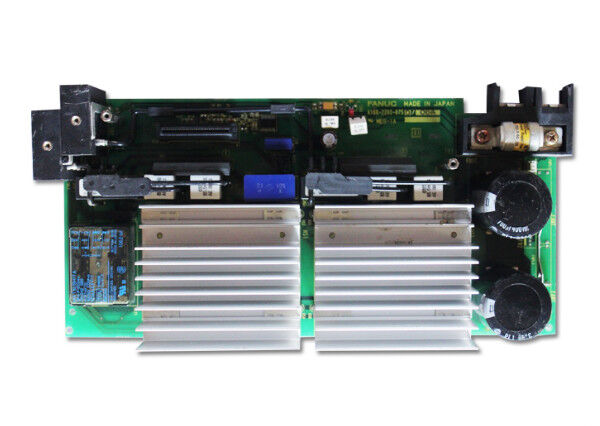

A16B-2202-0753 عبارة عن لوحة دوائر مطبوعة داخل هذه الوحدة - إلكترونيات التحكم التي تفسر أوامر المؤازرة من CNC، وتقوم بتشغيل حلقات التحكم الحالية لكلا المحورين، ومعالجة تعليقات التشفير، وتنفيذ منطق الحماية، وتوليد إشارات محرك البوابة إلى أجهزة الطاقة.
| المعلمة | قيمة |
|---|---|
| الوحدة النمطية | SVM2-12/12 (محوران، 12 أمبير لكل محور) |
| دور مجلس الإدارة | السيطرة على ثنائي الفينيل متعدد الكلور |
| واجهة محرك الأقراص | النوع أ (A06B-6079-H201) + FSSB (A06B-6096-H201) |
| العرض المنطقي | 24 فولت تيار مستمر |
| محاور | 2 |
| حماية | أوك، أوف، SC، أوت |
| مجلس الأسلاك | A16B-2202-0750 (منفصل) |
ينفذ A16B-2202-0753 الحماية لكلا قناتي المحور:
حماية التيار الزائد:يكتشف تيار الإخراج الذي يتجاوز الحدود الآمنة ويقوم برحلات محرك الأقراص قبل أن تتلف أجهزة الطاقة.
حماية الجهد الزائد:يراقب جهد ناقل التيار المستمر. إذا ارتفع جهد الناقل فوق الحد الأقصى المقدر (من التجديد أو العرض العابر)، يتم تشغيل دائرة الحماية.
حماية ماس كهربائى:يكتشف خطأ منخفض المقاومة في أطراف المحرك أو في كابل المحرك ويعطل على الفور خرج المحور المتأثر.
الحماية من درجة الحرارة الزائدة:يراقب درجة حرارة المبدد الحراري عن طريق الثرمستور. إذا ارتفعت درجة الحرارة إلى حد الإنذار، فإن محرك الأقراص ينطلق قبل حدوث الضرر الحراري.
SVM2-12/12 خطأ ثنائي الفينيل متعدد الكلور:تولد وحدة مكبر الصوت المؤازر ثنائي المحور إنذارًا للمحور لا يمكن مسحه. يتم اختبار لوحة الأسلاك وأجهزة الطاقة بشكل صحيح. تم تحديد لوحة التحكم PCB A16B-2202-0753 كمصدر للخطأ. يستعيد الاستبدال قناتي المحور.
نظام FSSB إلى النوع A:تمت ترقية مركز المعالجة المزود بمحركات مؤازرة من النوع A باستخدام بديل SVM2-12/12 قادر على تشغيل FSSB. يخدم ثنائي الفينيل متعدد الكلور A16B-2202-0753 كلا الخيارين دون تعديل.
Q1: هل A16B-2202-0753 هي لوحة الأسلاك أو لوحة التحكم PCB في SVM2-12/12؟
A16B-2202-0753 هو PCB للتحكم (طبقة المعالجة الإلكترونية). لوحة الأسلاك - طبقة واجهة الموصل السلبي - هي A16B-2202-0750، وهي لوحة منفصلة تتعامل مع التوصيلات المادية لحافلة التيار المستمر وكابلات المحرك وموصلات التشفير وكابل واجهة CNC. تعمل اللوحتان معًا داخل مبيت الوحدة النمطية SVM2-12/12.
س2: هل يتطلب استبدال A16B-2202-0753 تغييرات في معلمات المؤازرة؟
لا. يتم تخزين معلمات المؤازرة (كسب المحور، ونوع التشفير، وحدود التيار) في ذاكرة المعلمات الرئيسية لـ CNC، وليس في مضخم الصوت المؤازر PCB. يؤدي استبدال A16B-2202-0753 إلى استعادة أجهزة التحكم دون التأثير على مجموعة معلمات CNC. بعد تركيب البديل، تأكد من أن جميع المحاور تحقق حالة الاستعداد المؤازر بسرعة منخفضة قبل إعادة الماكينة إلى دورات الإنتاج الكاملة.
س3: ما هو جهد ناقل التيار المستمر الذي يعمل منه SVM2-12/12؟
يتم سحب SVM2-12/12 من ناقل التيار المستمر الذي توفره وحدة إمداد الطاقة PSM، والذي يوفر 283-325 فولت تيار مستمر من مدخل 200-230 فولت تيار متردد. إن 24VDC المذكور في المواصفات هو مصدر الإمداد المنطقي/الواجهة للوحة التحكم فقط، وليس جهد محرك المحرك. تعمل مرحلة إخراج المحرك من الناقل DC عالي الجهد.
س 4: هل يمكن استبدال A16B-2202-0753 بشكل مستقل دون إزالة وحدة SVM2-12/12 الكاملة؟
يعد PCB أحد المكونات الداخلية لوحدة SVM2-12/12. للوصول إلى A16B-2202-0753، يجب إزالة الوحدة من خزانة محرك الأقراص وفتحها. ويمكن بعد ذلك استخراج ثنائي الفينيل متعدد الكلور واستبداله بينما تظل لوحة الأسلاك في مبيت الوحدة. بعد إعادة التجميع، يتم إعادة تثبيت الوحدة واختبارها. يلزم إزالة الوحدة بالكامل، لكن الاستبدال لا يتطلب أي إعادة توصيل خارج الوحدة.
س5: ما هو الفرق بين A16B-2202-0750 و0751 و0752 و0753 في سلسلة SVM2؟
هذه لوحات مختلفة لتكوينات التصنيف الحالية المختلفة لـ SVM2:
تتعامل لوحات الأسلاك (0750–0752) مع تكوينات الموصل الفعلي لمستويات تيار مختلفة. A16B-2202-0753 هي لوحة تحكم وليست لوحة أسلاك. اطلب حسب رقم الجزء الدقيق لتجنب استلام نوع المكون الخاطئ.
