| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0041 |
تمثل سلسلة FANUC Alpha-i جيلًا من وحدات محرك المؤازرة والمغزل التي خلفت سلسلة Alpha الأصلية. تشير اللاحقة "i" إلى الجيل i - الذي يتميز بالتحكم في ناقل الاستجابة العالية (HRV) باعتباره التقدم التكنولوجي المميز.
التحكم في HRV (ناقل الاستجابة العالية).هو تطبيق FANUC للتحكم الحالي في النطاق الترددي العالي للمحركات المؤازرة. يقوم HRV بتشغيل حلقة التحكم الحالية بمعدل تحديث أعلى بكثير من أجيال محركات الأقراص السابقة. تسمح حلقة التحكم الحالية الأسرع لنظام المؤازرة بالاستجابة بسرعة أكبر لاضطرابات التحميل واتباع أوامر الموضع بشكل أكثر دقة عند السرعات والتسارعات العالية - وهي خصائص مهمة لتطبيقات المعالجة الصعبة مثل الطحن عالي السرعة، والخيوط، وتحديد الخطوط متعددة المحاور.

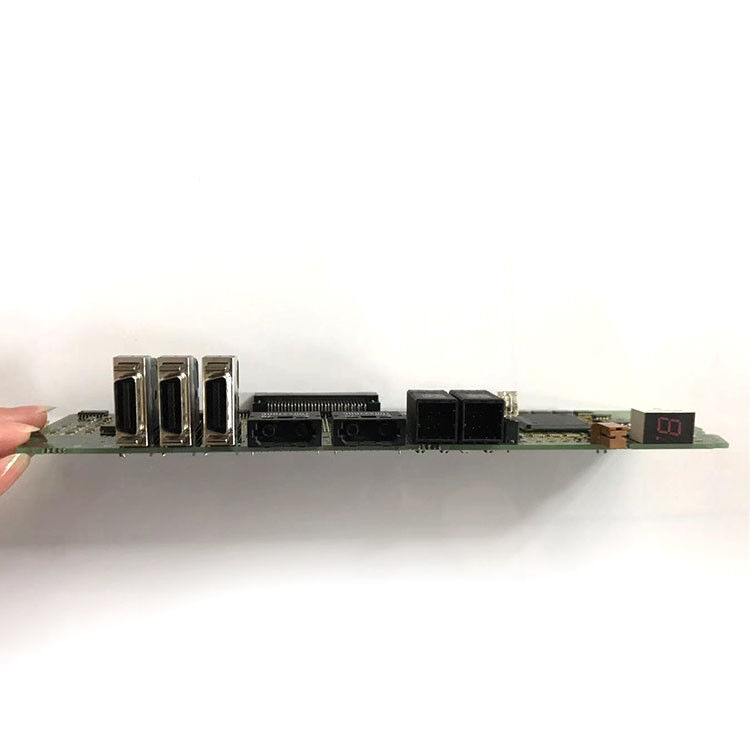

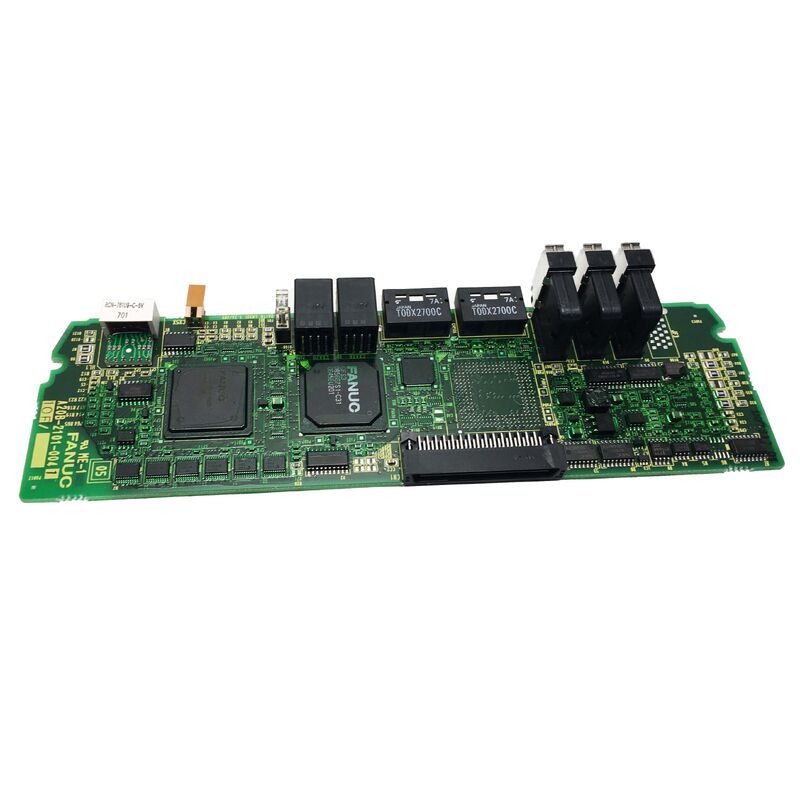

A20B-2101-0041 هي لوحة القيادة التي تنفذ خوارزمية التحكم في HRV في وحدة مضخم صوت مؤازر ثنائي القناة (محورين).
| المعلمة | قيمة |
|---|---|
| القنوات | 2 (محور مزدوج) |
| النطاق الحالي | 4A إلى 160A لكل محور |
| مدخل | 200 فولت أو الجهد العالي (HV) |
| الهريفي | نعم |
| متناسق | وحدات a06B-6117 من سلسلة aiSV |
| وزن | تقريبا. 0.1 كجم |
يتحكم A20B-2101-0041 في محورين مؤازرين من لوحة واحدة. تشترك كلتا القناتين في نفس PCB، ونفس معالج التحكم في HRV، ونفس توصيلات الطاقة - لكن كل قناة تحتفظ بحلقة التحكم الحالية المستقلة الخاصة بها.
ومن الناحية العملية، تعني هذه البنية ثنائية القناة ما يلي:
استقلال المحور:يقوم حدث التيار الزائد أو خطأ المحرك على أحد المحاور برحلات القناة بشكل مستقل. وقد يستمر المحور الآخر في العمل إذا تم احتواء الخطأ في قناة واحدة.
الحافلة المشتركة:يستمد كلا المحورين من نفس قسم ناقل التيار المستمر بوحدة مكبر الصوت، ويتقاسمان بنك المكثف والاتصال بـ PSM (وحدة إمداد الطاقة). يؤثر خطأ ناقل التيار المستمر على كلا القناتين في وقت واحد.
التحديث المتزامن:يتم تحديث كلا القناتين المحوريتين في نفس دورة معالجة HRV، مع الحفاظ على تزامن التوقيت المطلوب لتحديد الخطوط الكنتورية متعددة المحاور.
استبدال لوحة محرك SVM2 aiSV:يقوم مركز التصنيع بتطوير إنذار مؤازر على أحد أو كلا محوري وحدة المؤازرة FANUC aiSV. يقوم تشخيص محرك الأقراص بعزل الخطأ عن اللوحة A20B-2101-0041. يؤدي الاستبدال بلوحة تم اختبارها والتركيب الصحيح إلى استعادة وظيفتي مؤازرة المحور.
CNC الكنتوري عالي السرعة:يتطلب نظام CNC ثنائي المحور الذي يؤدي تحديد الخطوط بسرعة عالية إمكانية التحكم في معدل ضربات القلب (HRV) لسلسلة aiSV. يوفر A20B-2101-0041 لوحة تحكم HRV مزدوجة القناة لضمان استجابة دقيقة للحلقة الحالية لكلا المحورين أثناء الملفات الشخصية المطلوبة.
س1: ما هو الفرق بين سلسلة Alpha SVM2 وAlpha-i aiSV التي يتم استخدام هذه اللوحة فيها؟
تستخدم سلسلة Alpha الأصلية SVM2 لوحات التحكم في النطاق A20B-2001-0931 وتعتمد على بنية تحكم مؤازرة سابقة. تقوم سلسلة Alpha-i aiSV - باستخدام A20B-2101-0041 - بتنفيذ التحكم في HRV (ناقل الاستجابة العالية) بمعدل تحديث حلقة التحكم الحالي الأسرع. يؤدي تحسين HRV إلى تحسين صلابة المؤازرة، وانخفاض الخطأ التالي عند معدلات التغذية العالية، وتحسين رفض الاضطراب. هذه هي الاختلافات العملية في أداء الآلات بين الجيلين.
س2: هل يمكن توفير A20B-2101-0041 بشكل منفصل، أو كجزء من وحدة كاملة فقط؟
توفر شركة DNC Electronics وبعض مؤسسات الخدمة وحدة A06B-6117 aiSV الكاملة فقط بدلاً من لوحة القيادة A20B-2101-0041 بشكل فردي. وذلك لأن الاستبدال على مستوى اللوحة يتطلب مطابقة وتجميع كل من لوحة التحكم (A20B-2101-0041) ولوحة الأسلاك المصاحبة لها بشكل صحيح - يضمن توفير الوحدة الكاملة واختبارها عودة محرك الأقراص إلى المواصفات الكاملة. يقدم بعض الموردين اللوحة الفردية؛ التحقق من نطاق التوريد وشروط الضمان مع المصدر المحدد.
س3: ما هي اللوحات المصاحبة المطلوبة إلى جانب A20B-2101-0041 في وحدة aiSV الكاملة؟
تحتوي وحدة A06B-6117 aiSV الكاملة على لوحة القيادة/التحكم A20B-2101-0041 ولوحة الأسلاك المصاحبة. توفر لوحة الأسلاك الموصلات المادية - محطات إدخال ناقل التيار المستمر، ومحطات إخراج المحرك ثلاثي الطور، وموصلات التغذية المرتدة الخاصة بالتشفير لكلا المحورين. A20B-2101-0041 هي طبقة المعالجة النشطة التي تتحكم في تبديل أجهزة الطاقة. كلا المجلسين مطلوبان لوحدة وظيفية.
س 4: هل يحتاج A20B-2101-0041 إلى إعادة البرمجة بعد التثبيت؟
A20B-2101-0041 عبارة عن لوحة تحكم للأجهزة. يتم تخزين معلمات المؤازرة - مكاسب المحور، ورموز تعريف المحرك، والحدود الحالية - في ذاكرة معلمات CNC، وليس في لوحة محرك المؤازرة. بعد تركيب اللوحة البديلة وتشغيل النظام، يقوم CNC بتطبيق معلمات المؤازرة الموجودة من خلال رابط اتصال FSSB. ليست هناك حاجة إلى برمجة لوحة منفصلة، ولكن تأكد من تحقيق جاهزية مؤازرة المحور وتأكد من تشغيل المؤازرة الصحيح بسرعة منخفضة قبل استئناف الإنتاج الكامل.
س 5: ما هي أجهزة الإنذار المؤازرة التي تشير إلى فشل A20B-2101-0041 بدلاً من المحرك أو الأسلاك؟
تتضمن الإنذارات التي تشير إلى لوحة القيادة (بدلاً من المحرك أو الأسلاك) ما يلي: إنذارات اتصال FSSB التي تؤثر على كلتا القناتين من نفس الوحدة في وقت واحد (كلا المحورين على نفس لوحة aiSV يدخلان في الإنذار معًا)؛ تأكيد إنذارات SV المستمرة مع أسلاك المحرك والتشفير الصحيحة؛ ورموز الإنذار الخاصة بـ HRV التي تشير إلى أخطاء معالجة محرك الأقراص الداخلي بدلاً من ظروف الدائرة الخارجية. يشير الإنذار أحادي المحور المزود بأسلاك صحيحة مؤكدة عادةً إلى المحرك أو المشفر أو جهاز الطاقة لهذا المحور المحدد بدلاً من لوحة التحكم.
