| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A350-8101-T184 |
تستخدم رقمية FANUC للعناصر عدة اتفاقيات سابقة.A350 مقدمةيحدد أرقام تصنيع أقراص PCB من FANUC مرجع الرسم الداخلي الذي تستخدمه FANUC لتحديد تصاميم PCB المحددة على مستوى تصنيع لوحات الدوائر.الـ (بي سي بي) التي تحمل رقم (إيه 350) حقيقية
لوحات مصممة من قبل فانوك مرتبطة بمجموعات منتجاتها التجارية.

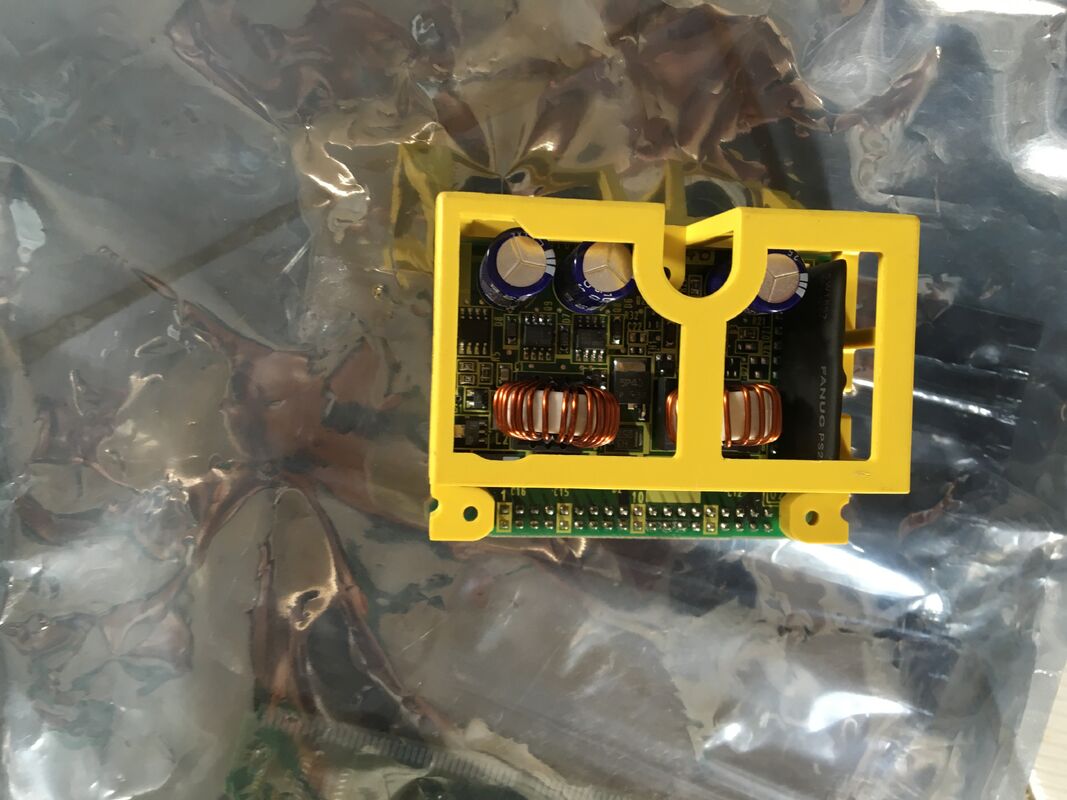

A350-8101-T184 هو واحد من هذه الألواح PCB المرجعية للتصنيع ، المستخدمة في تطبيقات آلة FANUC CNC. يحدد توابع T184 هذا المتغير المحدد لللوح داخل عائلة تصميم A350-8101.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A350-8101-T184 |
| فولتاج التغذية | 24VDC |
| التصنيف الحالي | 15A |
| العرض | 7 أجزاء LED |
| الحماية | IP67 |
| التطبيق | آلة CNC |
توفر شاشة LED ذات 7 أقسام إشارة حالة رقمية أو حروفية رقمية مرئية مباشرة في موقع تركيب PCB. في أنظمة FANUC CNC و drive،شاشات LED ذات 7 أقسام عادة ما تكون:
رمز الإنذار يعرض:تستخدم مكبرات الخدمة ومكبرات المسامير مصابيح LED من 7 أرقام لإظهار رموز العيوب عندما يكون الإنذار نشطًا.الرمز المرئي على شاشة LED للمضخم يحدد نوع العيب مباشرة دون الحاجة إلى الوصول إلى شاشة مشغل CNC.
مؤشرات الحالة:يمكن الإشارة إلى حالات التشغيل العادية والحالة الجاهزة وتقدم البدء من خلال أنماط قطاعات LED المحددة.
القراءة التشخيصية:أثناء التشغيل أو استكشاف الأخطاء ، يوفر الشاشة ذات الشرائح 7 مؤشر تشخيصي من المستوى الأول في الأجهزة دون الحاجة إلى كمبيوتر محمول أو شاشة خارجية.
لوحة إدخال/إخراج آلة CNC مع حالة LED:أداة آلة CNC تثبيت A350-8101-T184 في غطاء مغلق بالقرب من منطقة العمل. يعطي شاشة LED ذات 7 أقسام إصدار رمز إنذار مرئي في جسم الآلة ،قابلة للقراءة من قبل المشغل دون النظر إلى لوحة CNC الرئيسية.
عرض حالة وحدة القيادة:تتضمن وحدة محرك FANUC داخل الجهاز A350-8101-T184 كPCB الوضع LED الموجهة إلى الأمام.تصنيف اللوحة IP67 يحمي من ضباب المبرد الذي يصل إلى منطقة القيادة على هذا التكوين الآلة.
بطاقات PCB بديلة للجهاز:تطور آلة CNC خطأً يعود إلى A350-8101-T184 PCB. يتم تثبيت لوحة استبدال مطابقة لمواصفات IP67 و 7 قطاعات LED لترميم وظيفة الجهاز الكاملة.
السؤال 1: ما الذي تشير إليه البداية A350 بالمقارنة مع أرقام أجزاء A16B أو A20B FANUC؟
يحدد البديل A350 رقم تصنيع (رسم) FANUC PCB ، وهو مرجع لتصميم لوحة الدوائر الداخلية المستخدمة في عملية تصنيع FANUC.البدائل A16B و A20B هي أرقام الأجزاء التجارية المستخدمة للطلبلوحة A350 هي لوحة PCB أصلية مصممة من قبل FANUC والتي قد تتوافق مع مجموعة تجارية مع رقم جزء مختلف ، أو يمكن تخزينها وتزويدها تحت رقم تصنيع A350 مباشرة.
س2: لماذا يحتاج هذا الـ PCB إلى حماية IP67 بدلاً من حماية الـ PCB القياسية؟
الحماية IP67 مطلوبة عندما يتم تثبيت PCB في بيئة حيث يمكن أن تتعرض لرذاذ المبرد أو مياه الغسيل أو تلوث الجسيمات المعدنية من منطقة القطع.معظم وحدات تحكم CNC PCB مغلقة بالكامل في خزائن مغلقة ولا تتطلب IP67تصنيف IP67 للطائرة A350-8101-T184 يشير إلى أنها مصممة لموقع تركيب أكثر عرضة على جسم الآلة، داخل غطاء مغلق مثبت على الآلة،أو في وضع لوحة حيث التعرض البيئي هو جزء من حالة التشغيل.
السؤال 3: هل يمكن أن يأتي إمداد 24VDC للA350-8101-T184 مباشرة من مصدر الطاقة CNC؟
نعم، شريطة أن يكون للسكك الحديدية 24VDC من مصدر الطاقة CNC سعة كافية لتزويد الطلب على التيار 15A من A350-8101-T184 جنبا إلى جنب مع جميع الأحمال الأخرى 24V في النظام.إذا كانت الحمل الإجمالي 24 فولت يقترب من تصنيف مصدر الطاقة، قد يكون إمدادات 24VDC مخصصة لحملات التيار العالي (بما في ذلك A350-8101-T184) مناسبة. راجع الوثائق الكهربائية للآلة للتحقق من قدرة إمدادات 24VDC.
السؤال 4: ما هي أنواع أنماط LED ذات 7 أقسام تستخدم كرموز حالة على وحدات FANUC؟
تستخدم FANUC شاشات LED ذات 7 أجزاء من رقمين على وحدات المحركات (الخدمة ، الموديل ، مصدر الطاقة) لعرض رموز من حرفين.عادة ما يتم الإشارة إلى حالات التشغيل العادية بواسطة خطوط أو مجموعات رقمية محددةحالة الإنذار تظهر رموز رقمية على سبيل المثال "01" إلى "99" تغطي فئات إنذار مختلفة.يتم توثيق معاني الرموز المحددة لأي وحدة FANUC مع شاشة عرض ذات سبعة أقسام في دليل صيانة وحدة ما.
السؤال 5: كيف يتم استبدال A350-8101-T184؟
تعتمد طريقة الاستبدال على كيفية تركيب A350-8101-T184 في تجميع الجهاز المحدد. وحدات PCB في أنظمة FANUC عادة ما تكون مثبتة على عدادات (عدادات الحافة ،مصابيح الرأس) بدلاً من اللحام مباشرة إلى لوحة أخرىإذا تم توصيل اللوحة T184 عن طريق موصل وصلة ، فإن الاستبدال هو عملية قابلة للخدمة الميدانية. إذا تم دمجها في مجموعة مغلقة ،قد تحتاج إلى استبدال الوحدة المغلقة بأكملها بدلاً من مجرد PCBتأكد ترتيب التثبيت من الوثائق الكهربائية للآلة
