| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0787 |
سلسلة A20B-2101 هي عائلة FANUC للتحكم في القيادة وثنائي الفينيل متعدد الكلور للطاقة لجيل Alpha-i من وحدات مكبر الصوت المؤازر والمغزل. تشمل اللوحات في هذه السلسلة مجموعة من الأنواع الوظيفية:
لوحات التحكم بمكبرات الصوت المؤازرة:بما في ذلك لوحات محرك سيرفو HRV ثنائية القناة (سلسلة aiSV)، مما يوفر معالجة حلقة التحكم الحالية وواجهة FSSB للتحكم في محرك سيرفو. تغطي الأرقام مثل A20B-2101-0041 (محوران) وA20B-2101-0042 (ثلاثة محاور) تكوينات aiSV القياسية.
لوحات التحكم في مكبر الصوت المغزلي:بما في ذلك التحكم في مضخم عمود الدوران Alpha iB (على سبيل المثال، A20B-2101-0870 لعمود دوران السلسلة 6220)، وإدارة سرعة عمود الدوران، والتوجيه، وتنظيم تيار الإخراج.
لوحات الطاقة وPSM:لوحات لمتغيرات PSM عالية الجهد ودعم مرحلة الطاقة ضمن مجموعات مكبرات الصوت الأكبر حجمًا.
لوحات المؤازرة من سلسلة βi:بما في ذلك اللوحات A20B-2101-0050 وA20B-2101-0051 لمضخمات الصوت المدمجة βi من FANUC (مدخل 200 فولت و400 فولت على التوالي).

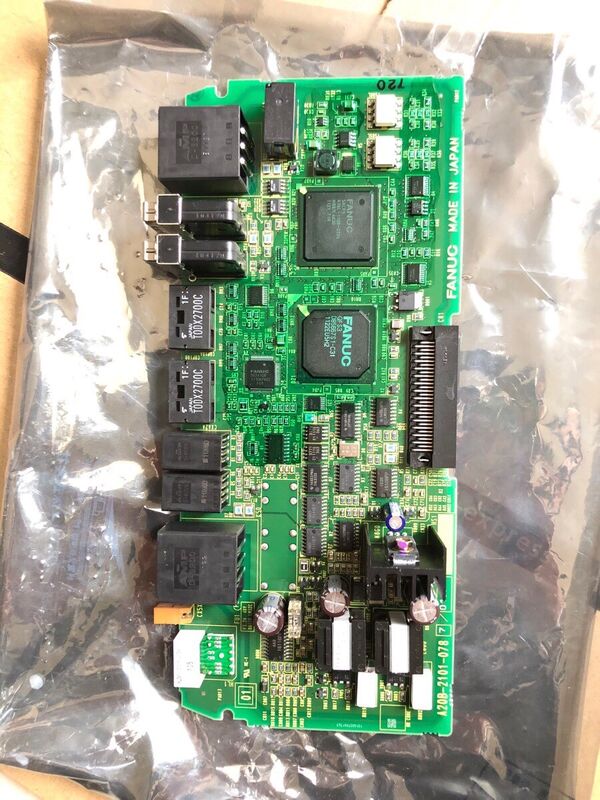

يحتل الطراز A20B-2101-0787 موقعًا محددًا ضمن هذه السلسلة، حيث يخدم تطبيق محرك الأقراص الذي تم تصميمه من أجله.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2101-0787 |
| مسلسل | A20B-2101 |
| الشركة المصنعة | شركة فانوك |
| يكتب | محرك ثنائي الفينيل متعدد الكلور (مؤازر أو مغزل) |
| طلب | FANUC Alpha-i/أنظمة القيادة |
| جيل | ألفا ط (سلسلة i) |
تم تصميم وحدات مكبر الصوت المؤازرة والمغزلية Alpha-i من FANUC باستخدام مركبات ثنائي الفينيل متعدد الكلور قابلة للاستبدال داخليًا. تحتوي الوحدة النموذجية على لوحة أسلاك (طبقة موصل سلبي) وواحد أو أكثر من مركبات ثنائي الفينيل متعدد الكلور النشطة - منطق التحكم، ومحرك البوابة، ولوحات توزيع الطاقة. هذا التصميم ذو الطبقات يجعل الاستبدال المستهدف على مستوى ثنائي الفينيل متعدد الكلور ممكنًا:
العزل الخطأ:عندما يؤكد التشخيص وجود خطأ في اللوحة، فإن تلك اللوحة فقط هي التي تحتاج إلى الاستبدال. تظل اللوحات الأخرى ووحدة الإسكان في مكانها.
الحفاظ على المعلمة:توجد معلمات المحرك ومكاسب المؤازرة في ذاكرة CNC - وليس في لوحة القيادة. لا يؤثر استبدال A20B-2101-0787 على إعدادات معلمات CNC.
كفاءة التكلفة:يعد استبدال مستوى ثنائي الفينيل متعدد الكلور أقل تكلفة بكثير من استبدال الوحدة بالكامل، خاصة بالنسبة لمتغيرات الوحدات ذات الطاقة الأعلى.
إصلاح وحدة محرك Alpha-i:تقوم وحدة FANUC المؤازرة أو وحدة مكبر الصوت المغزلي بتطوير إنذار مستمر مع محرك وكابلات سليمة مؤكدة. يحدد التشخيص على مستوى اللوحة A20B-2101-0787 باعتباره المكون الفاشل. يؤدي الاستبدال إلى استعادة التشغيل العادي لمحرك الأقراص.
قطع الصيانة المخطط لها:تقوم المنشأة التي تحتفظ بأسطول من وحدات محرك Alpha-i بتخزين الطراز A20B-2101-0787 كقطعة احتياطية للإصلاح جاهزة للتركيب، مما يتيح الاستجابة السريعة للفشل على مستوى اللوحة أثناء فترة الصيانة المخطط لها.
Q1: كيف يمكنني التأكد من أن A20B-2101-0787 هي لوحة الاستبدال الصحيحة لوحدة محرك الأقراص الخاصة بي؟
اقرأ رقم الجزء مباشرة من ملصق اللوحة داخل وحدة Alpha-i المحددة. إذا كان الملصق يقرأ A20B-2101-0787، فهذا هو الاستبدال المؤكد. قم بمراجعة قائمة قطع الغيار الخاصة بوحدة القيادة في دليل صيانة FANUC Alpha-i لنموذج الوحدة المعمول به للتحقق من فتحة اللوحة ووظيفتها داخل تلك الوحدة.
س2: هل يمكن استبدال A20B-2101-0787 كلوحة مستقلة دون إزالة الوحدة الكاملة؟
يتطلب الوصول إلى A20B-2101-0787 إزالة وحدة مكبر الصوت من خزانة المحرك وفتح غلافها. بمجرد وضع الوحدة على الطاولة، يمكن إزالة اللوحة المحددة واستبدالها دون إزعاج لوحة الأسلاك أو غيرها من اللوحات السليمة في المكدس. ارجع إلى وثائق خدمة وحدة FANUC لمعرفة نوع الوحدة المحدد لإجراءات استخراج اللوحة وأي متطلبات لأدوات تثبيت الاحتفاظ.
Q3: هل يتطلب تركيب A20B-2101-0787 إعادة إدخال معلمة المؤازرة أو المغزل؟
لا، يتم تخزين جميع معلمات المؤازرة والمغزل في ذاكرة المعلمات الرئيسية لـ CNC، وليس في لوحة القيادة. بعد تركيب اللوحة البديلة واستعادة الطاقة، يعيد CNC الاتصال بالوحدة ويطبق مجموعة المعلمات الموجودة تلقائيًا. تأكد من أن محرك الأقراص يحقق الاستعداد الطبيعي وقم بإجراء اختبارات السرعة المنخفضة قبل إعادة الماكينة إلى الإنتاج.
س4: ما هي خطوات سلامة التفريغ المطبقة قبل فتح وحدة Alpha-i للوصول إلى A20B-2101-0787؟
تحتفظ مكثفات ناقل التيار المستمر الخاصة بوحدة Alpha-i بجهد كهربائي خطير بعد إزالة مصدر الطاقة الرئيسي. انتظر الفاصل الزمني للتفريغ المحدد في دليل صيانة FANUC Alpha-i - الذي يُشار إليه عادةً من خلال إطفاء مؤشر الشحن LED - أو قم بالقياس باستخدام مقياس الفولتميتر DC المعاير للتأكد من أن الحافلة أقل من الحد الآمن قبل فتح مبيت الوحدة. لا تتجاوز هذه الخطوة أبدًا حتى عند إيقاف تشغيل الوحدة لعدة دقائق.
س 5: هل A20B-2101-0787 مخصص لتطبيقات التصنيع باستخدام الحاسب الآلي، أم يستخدم أيضًا في أنظمة تشغيل الروبوت؟
تخدم سلسلة A20B-2101 كلاً من أنظمة تشغيل أدوات الآلات CNC وتطبيقات محرك المؤازرة الروبوتية FANUC، حيث تتم مشاركة بنية أجهزة المحرك عبر خطوط الإنتاج هذه. يعتمد النشر المحدد لـ A20B-2101-0787 على النظام المضيف الذي تم تثبيته فيه. تأكد من نوع النظام المضيف — CNC أو جهاز التحكم الآلي — من وثائق وحدة محرك الأقراص قبل تحديد مصدر بديل.
