لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

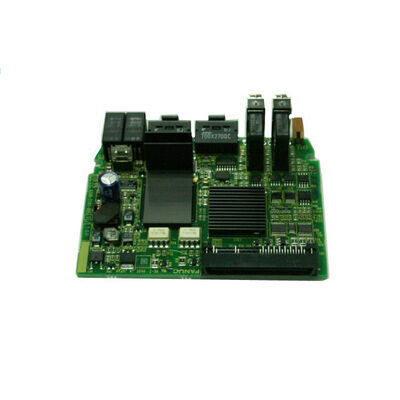

| رقم الموديل | A20B-2101-0500 |
تمتد سلسلة A20B-2101 إلى واحدة من عائلات PCB الأكثر تنوعًا وظيفيًا من FANUC - لوحات القيادة ولوحات الطاقة لمكبرات الصوت المؤازرة، ومكبرات الصوت المغزلية، ووحدات إمداد الطاقة، ومحركات المؤازرة الآلية عبر أجيال متعددة وعائلات المنتجات.
تغطي السلسلة نطاقًا رقميًا واسعًا، حيث تخدم كل مجموعة من أرقام الأجزاء أدوارًا مميزة لأجهزة محرك الأقراص والتي تم تأكيدها طوال هذه الجلسة:
لوحات التحكم والطاقة Beta-i SVM1 (005x–009x):بما في ذلك A20B-2101-0050/0051 (مركبات ثنائي الفينيل متعدد الكلور للتحكم في Beta-i SVM1 لـ 4i/20i/40i و80i/40HVi) وA20B-2101-0090/0091 (ثنائي الفينيل متعدد الكلور للطاقة لمتغيرات 4A و20A SVM1).
لوحات القيادة المدمجة Beta iSVSP (001x–002x):بما في ذلك A20B-2101-0012 (لوحة محرك المؤازرة/المغزل βiSVPM2) وA20B-2101-0022/0025 (مركبات ثنائي الفينيل متعدد الكلور للطاقة ثنائية المحور وثلاثية المحاور لسلسلة A06B-6134 Beta SVSP).
لوحات التحكم للمغزل والمؤازرة (035x):بما في ذلك لوحات فئة A20B-2101-0350 للتحكم في مكبر الصوت المغزلي في تطبيقات القيادة والروبوت.
لوحات إمداد الطاقة (039x):بما في ذلك عائلة A20B-2101-0390/0391/0392/0393 - التي تم تأكيدها على أنها لوحات إمداد عالية الطاقة Alpha-i PSM مزودة بشاشة LED مكونة من 7 أجزاء وفلتر للضوضاء.
لوحات الطاقة (063x–068x–084x):بما في ذلك A20B-2101-0631 (لوحة الطاقة)، وA20B-2101-0681 (لوحة مصدر الطاقة)، وA20B-2101-0840 (لوحة توصيل الطاقة) التي تم تأكيدها في هذه الجلسة.
يحتل الطراز A20B-2101-0500 النطاق 05xx - بين لوحات إمداد الطاقة المؤكدة (039x) ولوحات الطاقة المؤكدة (063x)، وهو موضع في السلسلة يغطي اللوحات التي تخدم واجهة محرك محددة أو وظائف توزيع الطاقة داخل أنظمة محرك المؤازرة والمغزل Alpha/Beta.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2101-0500 |
| مسلسل | A20B-2101 |
| الشركة المصنعة | شركة فانوك |
| يكتب | محرك ثنائي الفينيل متعدد الكلور |
| طلب | FANUC CNC ومحركات الأتمتة |
تخدم لوحات PCB لمحرك الأقراص A20B-2101 طبقات مختلفة داخل مجموعة أجهزة وحدة محرك الأقراص، اعتمادًا على وظيفة اللوحة المحددة:
لوحات طبقة التحكم:تقوم هذه اللوحات بمعالجة إشارات الأوامر الرقمية وإدارة واجهات الاتصال وإنشاء أوامر محرك البوابة لترانزستورات الطاقة. أنها تعمل عند مستويات الجهد المنطقي.
لوحات طبقة الطاقة (لوحات الأسلاك / لوحات الطاقة):وهي تحمل مسارات إخراج المحرك عالي التيار، ووصلات ناقل التيار المستمر، وأجهزة الاستشعار الحالية. أنها تعمل على مستويات الجهد الحافلة.
الواجهة ولوحات التوزيع (لوحات توصيل الطاقة):تعمل هذه المسارات على إمداد الطاقة بالقضبان والإشارات بين لوحات متعددة داخل مجموعة محرك الأقراص، مما يوفر العمود الفقري الكهربائي لتكوينات محرك الأقراص متعدد اللوحات.
يخدم الطراز A20B-2101-0500 أحد هذه الأدوار الوظيفية ضمن وحدة محرك الأقراص المحددة التي ينتمي إليها - مع تأكيد وظيفتها الدقيقة من خلال وثائق قطع الغيار الخاصة بالوحدة المثبتة.
خطأ في وحدة محرك ثنائي الفينيل متعدد الكلور:يقوم نظام FANUC CNC أو نظام التشغيل الآلي بتطوير خطأ يُعزى إلى اللوحة A20B-2101-0500. يتم التعرف على اللوحة من ملصق رقم الجزء الخاص بها. يستعيد الاستبدال وظيفة محرك الأقراص.
مخزون قطع الغيار لورشة العمل:تحتفظ منشأة الخدمة بالطراز A20B-2101-0500 كقطعة احتياطية مخزنة لأنظمة القيادة التي تخدمها.
Q1: كيف يمكنني التأكد من أن A20B-2101-0500 هي اللوحة الصحيحة لوحدة محرك الأقراص الخاصة بي؟
اقرأ رقم الجزء الموجود على ملصق اللوحة الموجود داخل وحدة محرك الأقراص المحددة. إذا كان يقرأ A20B-2101-0500، فهذا هو البديل الصحيح. مرجع مرجعي لقائمة قطع غيار وحدة القيادة في دليل صيانة FANUC المعمول به لتأكيد الدور الوظيفي للوحة.
Q2: هل يخدم A20B-2101-0500 تطبيقات مكبر الصوت المؤازر أو مكبر الصوت المغزلي؟
تخدم سلسلة A20B-2101 كلاً من تطبيقات محرك المؤازرة والمغزل. تغطي اللوحات المؤكدة في نفس السلسلة محركات الأقراص المؤازرة Beta-i SVM1 (005x–009x)، ومحركات الأقراص المدمجة SVSP (001x–002x)، ومصادر طاقة PSM (039x)، ولوحات طاقة متنوعة (063x–084x). يخدم A20B-2101-0500 في الموضع 05xx تطبيق محرك الأقراص المحدد الذي تم تأكيده من وثائق الوحدة المضيفة.
س 3: هل يؤثر استبدال A20B-2101-0500 على معلمات المؤازرة أو المغزل؟
لا. توجد معلمات محرك الأقراص في ذاكرة المعلمات الرئيسية لـ CNC. لا يؤثر استبدال A20B-2101-0500 على أي قيم معلمات مؤازرة أو مغزل مخزنة. بعد تركيب الطاقة البديلة واستعادة الطاقة، يقوم محرك الأقراص بإعادة تأسيس اتصاله مع CNC ويعمل وفقًا للمعايير الحالية.
س 4: ما هي سلامة التفريغ المطبقة قبل الوصول إلى A20B-2101-0500؟
تحتوي وحدات القيادة على مكثفات ناقلة للتيار المستمر تحتفظ بالجهد الخطير بعد إزالة الطاقة الرئيسية. اتبع إجراء انتظار التفريغ الوارد في دليل صيانة FANUC المعمول به وتحقق من التفريغ باستخدام مقياس الفولتميتر المُعاير قبل فتح أي مبيت لوحدة القيادة.
