HFI003 ريكسروث سيفو شفت كارت مكشف لوحة الدوائر HFI003 07R911327215

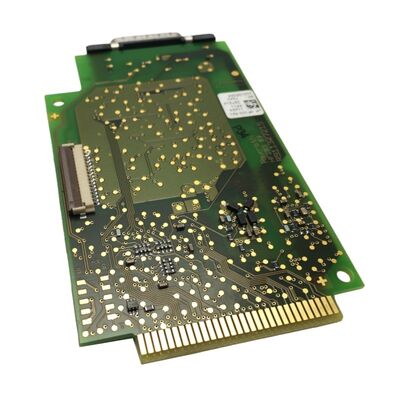

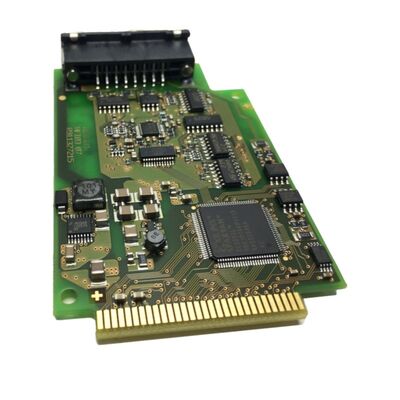

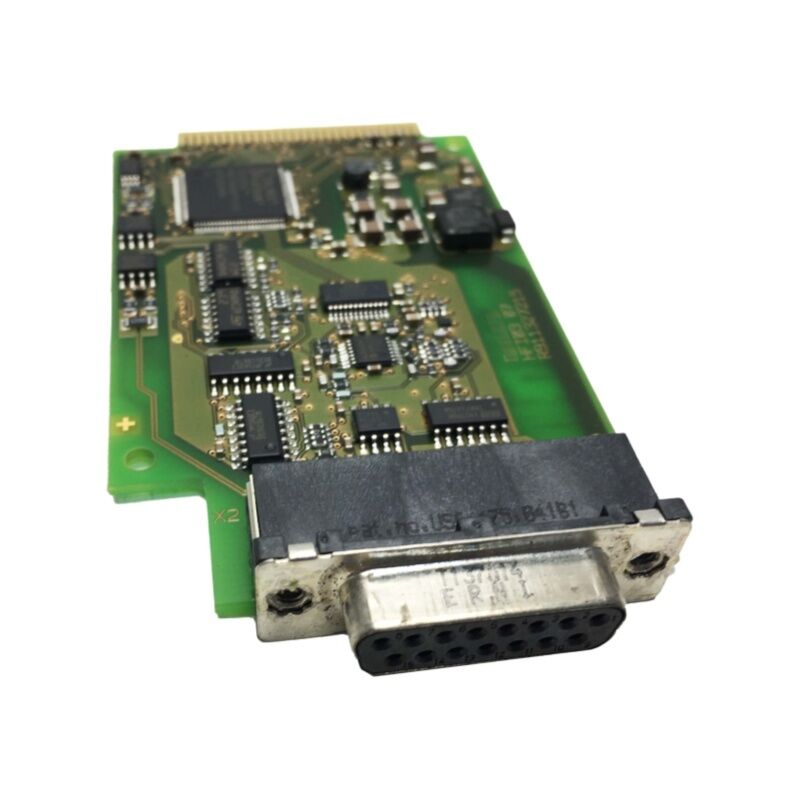

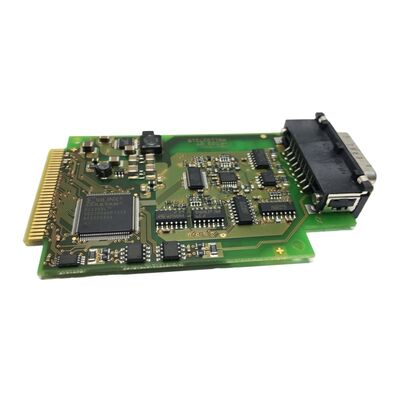

لوحة دوائر مشفر سيرفو ريكسروث HFI003 07R911327215

في نظام محرك سيرفو ريكسروث، تعمل لوحة دوائر المشفر كذكاء للمحرك. هذه اللوحة لا تقوم فقط بإعادة إرسال نبضات الموضع؛ بل تخزن هوية المحرك. الـ ريكسروث HFI003 (رقم المادة R911327215) هي لوحة واجهة المشفر المثبتة في نهاية عمود المحرك، والتي تربط بين مستشعر التغذية الراجعة ومحرك سيرفو IndraDrive. عندما تفشل هذه اللوحة، لا يمكن للمحرك التعرف على المحرك، ولا يمكن قراءة بيانات الموضع الصحيحة، ولن يعمل.

على عكس المشفرات الدوارة البسيطة، تخزن بنية لوحة المشفر من ريكسروث معلمات المحرك الهامة مباشرة على لوحة الدوائر المطبوعة - بما في ذلك تسمية الطراز، وبيانات اللف، والتيار المقنن، وقيم المعايرة الخاصة بالمشفر. يقرأ IndraDrive كل هذا تلقائيًا عند التشغيل عبر الاتصال التسلسلي. لهذا السبب لا تعمل لوحة المشفر العامة، ولماذا رقم جزء اللوحة المحدد مهم: يتوقع البرنامج الثابت في المحرك جهازًا معروفًا، ولوحة المشفر الصحيحة من ريكسروث فقط هي التي توفر المصافحة الصحيحة للبيانات.

تعمل لوحات دوائر المشفر على محركات سيرفو ريكسروث في بيئات متطلبة. مثبتة مباشرة على غلاف عمود المحرك، وهي معرضة للحرارة من جسم المحرك، والاهتزاز من نظام الدفع، والتلوث المحتمل من رذاذ التبريد أو غبار الطحن. بمرور الوقت، تتدهور المكثفات، وتتشقق وصلات اللحام بسبب الدورة الحرارية، وتفقد مكونات الاستشعار البصري سلامة الإشارة.

الأعراض الشائعة عندما تبدأ HFI003 في الفشل:

أي من هذه الظروف تشير إلى لوحة المشفر كمكون أساسي للتقييم. يجب أيضًا فحص كابل المشفر والموصل وتوجيه الكابل قبل استنتاج فشل اللوحة، ولكن فشل اللوحة هو السبب الجذري الأكثر شيوعًا بمجرد استبعاد الكابلات.

أحد الجوانب الهامة في تصميم المشفر من ريكسروث الذي غالبًا ما يشكل تحديًا لفرق الصيانة هو ذاكرة بيانات المحرك المضمنة في لوحة المشفر. عند استبدال هذه اللوحة بوحدة جديدة أو مجددة، يجب أن تحتوي الوحدة البديلة على بيانات المعلمات الصحيحة لمحركك المحدد. لوحة متطابقة فيزيائيًا من محرك مختلف ستتسبب في قراءة المحرك لنوع المحرك الخاطئ - مما يؤدي إلى حدود تيار غير صحيحة، وبيانات تبديل خاطئة، وأخطاء قد تظهر كمشاكل في المحرك بدلاً من مشاكل المشفر.

الموردون ذوو السمعة الطيبة للوحة HFI003 إما يوردون وحدات مبرمجة مسبقًا لنوع محركك أو يؤكدون أن الوحدة قد تم التحقق منها على جهاز اختبار IndraDrive متوافق. قبل الشراء، تأكد من التحقق من صحة بيانات المشفر مقابل مواصفات لوحة اسم المحرك الخاص بك.

تُستخدم لوحة المشفر HFI003 عبر عائلات محركات سيرفو ريكسروث متعددة تعمل على وحدات تحكم IndraDrive، بما في ذلك عائلات المحركات HCS01 و HCS02 و HCS03. تُستخدم أنظمة المحركات هذه على نطاق واسع في:

عادةً ما لا تتوفر HFI003 من خلال قنوات التوزيع الصناعية القياسية في معظم الأسواق - يتم الحصول عليها من خلال شبكة خدمة ريكسروث، ومرافق إصلاح محركات السيرفو المؤهلة، أو سوق قطع الغيار الصناعية الفائضة. عند الشراء من سوق القطع الفائضة، يجب أن تكون اللوحة مختبرة على نظام IndraDrive مباشر، وليس مجرد فحص بصري. قد تفشل لوحة تعمل بدون خطأ في ظروف عدم التحميل تحت الضغط الحراري والكهربائي لتشغيل المحرك الفعلي.

أسئلة رئيسية لطرحها على أي مورد:
