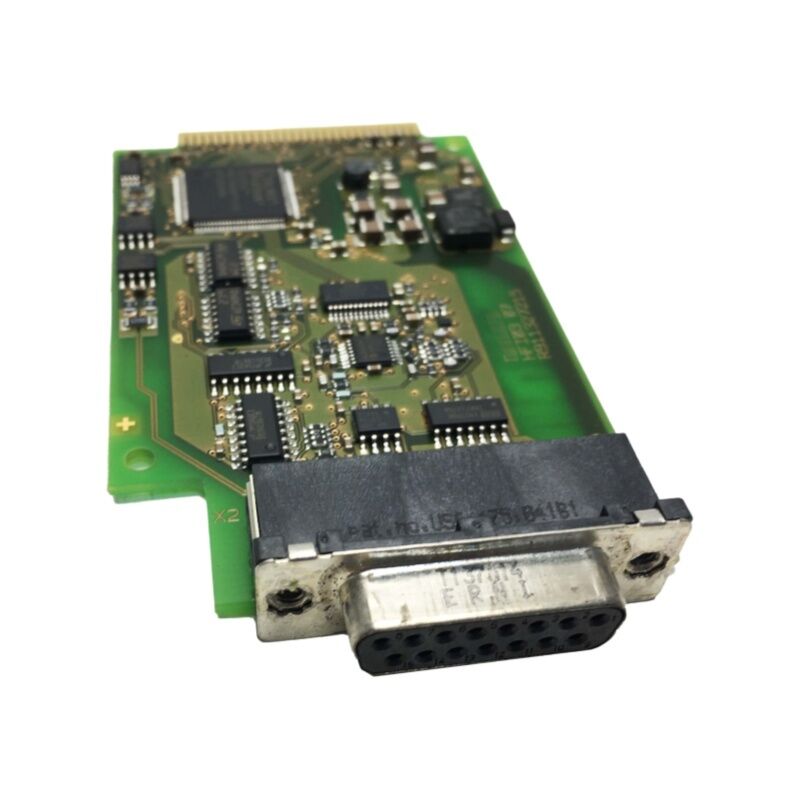

ريكسروث سيرفو رمح بطاقة التشفير لوحة الدوائر HFI003 07R911327215

في نظام محرك مؤازر Rexroth، تعمل لوحة دائرة التشفير كذكاء للمحرك. هذه اللوحة لا تقوم فقط بترحيل نبضات الموضع؛ يقوم بتخزين هوية المحرك. الريكسروث HFI03(رقم المادةR911327215) هي واجهة التشفير PCB المثبتة في نهاية عمود المحرك، والتي تعمل على سد مستشعر التغذية المرتدة ومحرك سيرفو IndraDrive. عندما تفشل هذه اللوحة، لا يستطيع محرك الأقراص التعرف على المحرك، ولا يمكنه قراءة بيانات الموقع الصحيحة، ولن يعمل.

على عكس أجهزة التشفير الدوارة البسيطة، تقوم بنية لوحة تشفير Rexroth بتخزين معلمات المحرك الهامة مباشرة على PCB - بما في ذلك تعيين النموذج، وبيانات اللف، والتيار المقنن، وقيم المعايرة الخاصة بالتشفير. يقرأ IndraDrive كل هذا تلقائيًا عند التشغيل عبر الاتصال التسلسلي. هذا هو السبب في أن التبديل في برنامج تشفير عام لن ينجح، والسبب وراء أهمية رقم جزء اللوحة المحدد: تتوقع البرامج الثابتة الموجودة على محرك الأقراص وجود جهاز تم التعرف عليه، وتقوم لوحة تشفير Rexroth الصحيحة فقط بتسليم تأكيد الاتصال الصحيح للبيانات.

تعمل أجهزة تشفير PCB الموجودة على محركات Rexroth المؤازرة في بيئات متطلبة. يتم تركيبها مباشرة على مبيت عمود المحرك، وتتعرض للحرارة من جسم المحرك، والاهتزاز من مجموعة نقل الحركة، والتلوث المحتمل من ضباب التبريد أو طحن الغبار. مع مرور الوقت، تتدهور المكثفات، وتتشقق وصلات اللحام بسبب التدوير الحراري، وتفقد مكونات الاستشعار البصري سلامة الإشارة.

الأعراض الشائعة عندما يبدأ HFI003 بالفشل:

يشير أي من هذه الشروط إلى لوحة التشفير باعتبارها المكون الأساسي الذي يجب تقييمه. يجب أيضًا فحص كابل التشفير والموصل وتوجيه الكابل قبل الانتهاء من فشل اللوحة، ولكن فشل اللوحة هو السبب الجذري الأكثر شيوعًا بمجرد استبعاد الكابلات.

أحد الجوانب الهامة لتصميم جهاز التشفير الخاص بشركة Rexroth والذي غالبًا ما يتحدى فرق الصيانة هو ذاكرة بيانات المحرك المضمنة في لوحة التشفير. عند استبدال هذه اللوحة بوحدة جديدة أو مجددة، يجب أن يحتوي الاستبدال على بيانات المعلمة الصحيحة لمحركك المحدد. ستؤدي لوحة متطابقة فعليًا من محرك مختلف إلى قراءة محرك الأقراص لنوع المحرك الخاطئ - مما يؤدي إلى حدود تيار غير صحيحة، وبيانات تخفيف خاطئة، وأخطاء قد تظهر كمشكلات في المحرك بدلاً من مشكلات في التشفير.

الموردون ذوو السمعة الطيبة للوحة HFI003 إما يقومون بتزويد وحدات مبرمجة مسبقًا لنوع المحرك الخاص بك أو يؤكدون أنه تم التحقق من الوحدة على جهاز اختبار IndraDrive متوافق. قبل الشراء، تأكد من التحقق من صحة بيانات التشفير وفقًا لمواصفات لوحة اسم المحرك الخاص بك.

يتم استخدام لوحة التشفير HFI003 عبر العديد من عائلات محركات Rexroth المؤازرة التي يتم تشغيلها عليهاإندرادرايفوحدات التحكم، بما في ذلك عائلات محركات الأقراص HCS01 وHCS02 وHCS03. يتم نشر أنظمة القيادة هذه على نطاق واسع في:

لا يتوفر HFI03 عادة من خلال قنوات التوزيع الصناعية القياسية في معظم الأسواق - فهو يتم الحصول عليه من خلال شبكة خدمة Rexroth، أو مرافق إصلاح المحركات المؤازرة المؤهلة، أو سوق الأجزاء الصناعية الفائضة. عند الشراء من فائض السوق، ينبغي أن يكون المجلستم اختباره على نظام IndraDrive المباشر، وليس فقط تفتيشها بصريا. إن اللوحة التي تعمل بدون خطأ في ظل ظروف عدم التحميل قد تظل تفشل تحت الضغط الحراري والكهربائي لتشغيل المحرك الحقيقي.

الأسئلة الرئيسية التي يجب طرحها على أي مورد:
