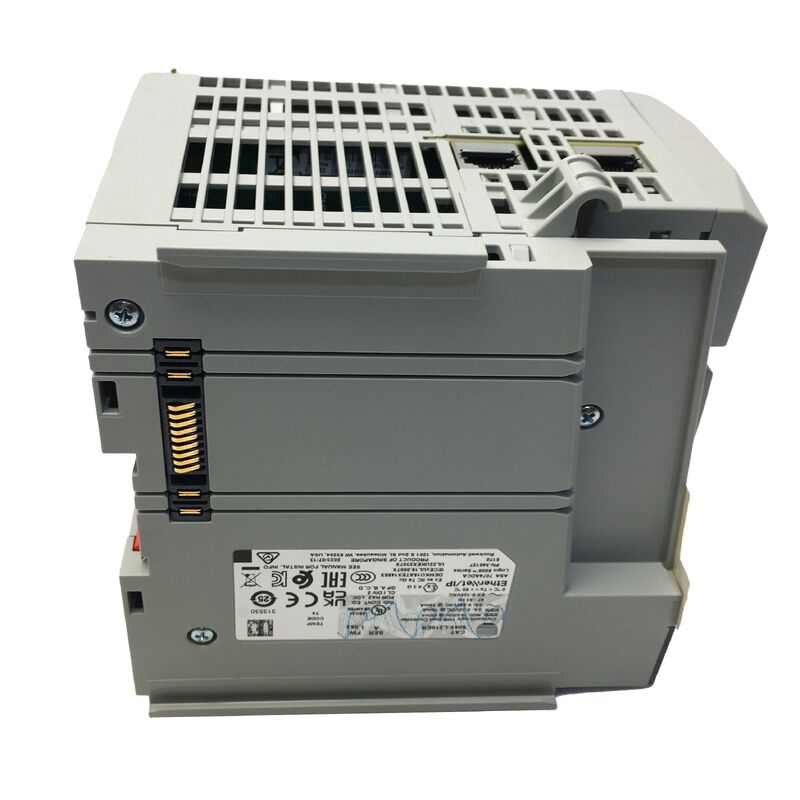

ألين-برادلي 5069-L310ER CompactLogix 5380 PLC
وحدة تحكم حركة EtherNet/IP بسعة 1 ميجابايت، السلسلة A
تحكم متوسط المدى بدون تنازلات متوسطة المدى
الانتقال من وحدات التحكم المنطقية القابلة للبرمجة (PLCs) للمبتدئين إلى رف ControlLogix كامل يتضمن تكلفة كبيرة، ومساحة خزانة، ووقت هندسي. بالنسبة للعديد من تطبيقات التحكم في الآلات، هذه الخطوة ليست ضرورية.
ما يصل إلى Allen-Bradley 5069-L310ER هو وحدة تحكم CompactLogix 5380 التي تسد هذه الفجوة - حيث توفر قوة المعالجة، وهندسة الشبكة، وسعة الإدخال/الإخراج المطلوبة للأتمتة متوسطة المدى للآلات والعمليات، في حزمة مثبتة على سكة DIN تناسب الميزانيات الواقعية.
- وحدة من السلسلة A مع 1 ميجابايت من ذاكرة المستخدم
- معالج رباعي النواة لتحسين الأداء
- منافذ EtherNet/IP مزدوجة بسرعة 1 جيجابت ومنفذ USB واحد
- يدعم ما يصل إلى Studio 5000 Logix Designer و كم عدد وحدات الإدخال/الإخراج وعقد EtherNet/IP التي تدعمها وحدة التحكم هذه؟
- البرمجة حصريًا عبر ما هو برنامج البرمجة المطلوب لـ 5069-L310ER؟
المواصفات الفنية
| المعلمة | القيمة |
|---|
| رقم القطعة | 5069-L310ER |
| السلسلة | A |
| العائلة | CompactLogix 5380 |
| ذاكرة المستخدم | 1 ميجابايت |
| المعالج | رباعي النواة |
| منافذ EtherNet/IP | 2 × 1 جيجابت |
| منفذ USB | 1 × النوع B 2.0 كامل السرعة |
| الاتصالات | EtherNet/IP، USB |
| عقد EtherNet/IP | حتى 24 |
| وحدات الإدخال/الإخراج المحلية | حتى 8 (5069 Compact I/O) |
| محاور الحركة | 0 |
| المهام | 32 (ما يصل إلى 1000 برنامج لكل مهمة) |
| مزود طاقة MOD | مزود طاقة MOD |
| مزود طاقة SA | 0-32 فولت تيار مستمر / 0-240 فولت تيار متردد، 47-63 هرتز |
| ATEX/IECEx الحد الأقصى | 125 فولت تيار متردد |
| عزل إيثرنت | 300 فولت مستمر؛ لا يوجد عزل بين منافذ ENET |
| طوبولوجيا الشبكة | خطية، نجمية، حلقة مستوى الجهاز (DLR) |
| سرعة إيثرنت | 10 / 100 / 1000 ميجابت في الثانية (كاملة الازدواج) |
| ذاكرة غير متطايرة | بطاقة SD بسعة 2 جيجابايت (1784-SD2، مرفقة) |
| الارتفاع | 123 ملم (4.84 بوصة) |
| العمق | 136.81 ملم (5.39 بوصة) |
| درجة حرارة التشغيل | 0-60 درجة مئوية (32-140 درجة فهرنهايت) |
| درجة حرارة التخزين | -40-85 درجة مئوية (-40-185 درجة فهرنهايت) |
| الرطوبة النسبية | 5-95% (بدون تكثف) |
| برنامج البرمجة | ما هو برنامج البرمجة المطلوب لـ 5069-L310ER؟ |
قدرات منافذ EtherNet/IP المزدوجة بسرعة 1 جيجابت
وحدات التحكم ذات المنفذ الواحد تفرض تنازلًا: تشغيل شبكة الإدخال/الإخراج وحركة مرور HMI/SCADA على نفس المقطع أو إضافة مفتاح غير مُدار مع قيود على الطوبولوجيا.
ما يصل إلى 5069-L310ER المزدوجة بسرعة 1 جيجابت تلغي هذا التنازل. يمكن لمنفذ واحد إدارة شبكة الإدخال/الإخراج للآلة بينما يتصل الآخر بالعمود الفقري لشبكة إيثرنت الخاصة بالمصنع. بدلاً من ذلك، يمكن استخدام كلا المنفذين في طوبولوجيا حلقة مستوى الجهاز (DLR) لتكرار الشبكة المقاومة للأخطاء، مما يضمن استمرار التشغيل حتى مع انقطاع كابل واحد.
ما يصل إلى العزل أمر بالغ الأهمية: عزل مستمر بقوة 300 فولت بين منافذ إيثرنت ومكونات وحدة التحكم الداخلية، ولكن لا يوجد عزل بين منفذي إيثرنت. هذا الاستمرارية الكهربائية قياسي لوحدات التحكم المتوافقة مع DLR ومهم للتأريض في اللوحة وتخطيط توجيه الكابلات.
المعالجة رباعية النواة وتنفيذ المهام
يمثل المعالج رباعي النواة في جيل 5380 تحسنًا كبيرًا مقارنة بالهياكل أحادية النواة في عائلات CompactLogix السابقة.
ينتج عن ذلك أوقات مسح أسرع، ومعالجة أفضل للمهام المتزامنة المتعددة، وزيادة السعة للتحكم في الحركة، وتسجيل البيانات، والتطبيقات المكثفة للاتصالات دون تدهور في وقت المسح.
تدعم وحدة التحكم 32 مهمة مع ما يصل إلى 1000 برنامج لكل مهمة - مما يوفر مرونة تنظيمية للآلات المعقدة ذات الأوضاع الوظيفية المتعددة، وإدارة الوصفات، والتحكم المنسق متعدد المناطق دون الحاجة إلى هيكل ControlLogix.
التوافق مع وحدات 5069 Compact I/O
يستخدم 5069-L310ER عائلة وحدات
5069 Compact I/O - وليس وحدات 1769 القديمة من أجيال CompactLogix السابقة.تتميز وحدات 5069 بـ
اتصالات خلفية عالية السرعة، وشكل أصغر لكل نقطة، وميزات أمان محسنة بما في ذلك البرامج الثابتة الموقعة رقميًا، واكتشاف التغيير المستند إلى وحدة التحكم، والتحكم في الوصول المستند إلى الأدوار للروتينات والتعليمات الإضافية.تدعم وحدة التحكم ما يصل إلى
8 وحدات 5069 محلية
ما يصل إلى مرونة مزود الطاقةيتطلب مزود طاقة MOD(مزود وحدة التحكم)
ما يصل إلى - متوافق مع مزودات الطاقة القياسية 24 فولت تيار مستمر في اللوحة.يقبل
مزود طاقة SA(مزود وحدات الإدخال/الإخراج) كلاً من التيار المستمر (0-32 فولت) والتيار المتردد (0-240 فولت عند 47-63 هرتز)، مما يوفر مرونة لتشغيل أجهزة المجال بمتطلبات جهد مختلفة من نفس هيكل الإدخال/الإخراج.بالنسبة لتركيبات ATEX/IECEx، يقتصر مزود طاقة SA على
125 فولت تيار متردد كحد أقصى
- وهو اعتبار مهم أثناء تصميم اللوحة لتركيبات المناطق الخطرة.
أسئلة متكررةما هو برنامج البرمجة المطلوب لـ 5069-L310ER؟يتم برمجة
5069-L310ER
حصريًا باستخدام Studio 5000 Logix Designer. برنامج RSLogix 5000 القديم غير متوافق مع منصة CompactLogix 5380. تحقق من أن بيئة البرمجة الخاصة بك محدثة قبل الترقية من أنظمة CompactLogix القديمة.كم عدد وحدات الإدخال/الإخراج وعقد EtherNet/IP التي تدعمها وحدة التحكم هذه؟يدعم
5069-L310ER
ما يصل إلى 8 وحدات 5069 Compact I/O محلية على اللوحة الخلفية وما يصل إلى
24 عقدة EtherNet/IP
عبر الشبكة. تشمل العقد محولات الإدخال/الإخراج عن بُعد، والمحركات، وشاشات الواجهة البشرية للآلة (HMIs)، وأجهزة EtherNet/IP الأخرى المتصلة بأي من منفذي إيثرنت.هل يمكن لوحدة التحكم هذه التعامل مع محاور التحكم في الحركة؟تم تصنيف
5069-L310ER لـ 0 محور حركة
- فهي لا تدعم التحكم المتكامل في الحركة. للتطبيقات التي تتطلب التحكم في محور CIP Motion، فإن وحدات 5069-L320ER أو وحدات 5380 ذات السعة الأعلى مع إمكانية الحركة هي خيارات مناسبة ضمن نفس عائلة المنتج.ما هي طوبولوجيا الشبكة التي تدعمها EtherNet/IP المزدوجة؟يدعم منفذا إيثرنت طوبولوجيا
الخطية، والنجمة، وحلقة مستوى الجهاز (DLR)
