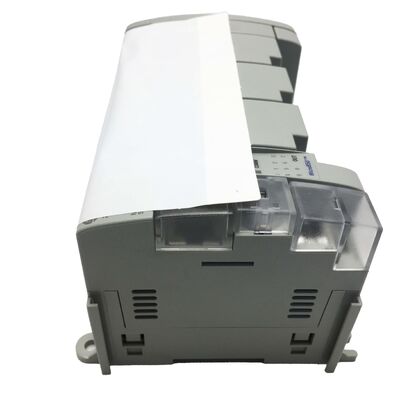

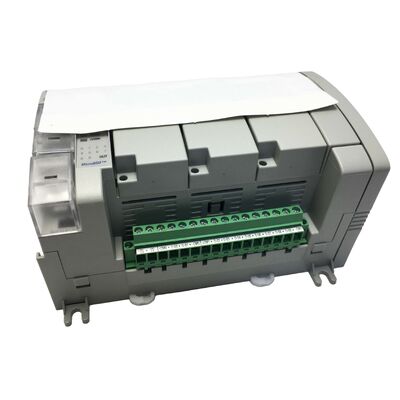

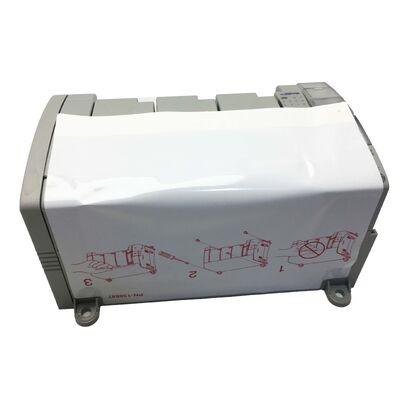

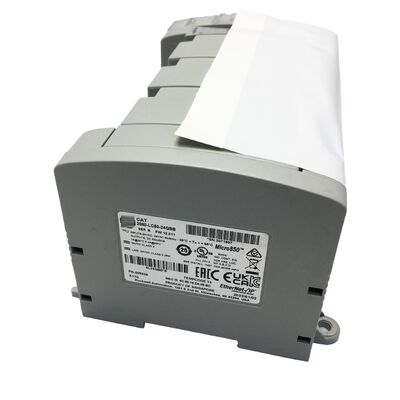

ألين برادلي 2080-LC50-24QBB Micro 850 PLC
24 I/O، Ethernet، التحكم في الحركة عالية السرعة وحدة تحكم منطقية قابلة للبرمجة
رقم الجزء:2080-LC50-24QBB
المصنع:ألين برادلي (روكويل أوتوماتيك)
خط المنتجات:ميكرو 850
UPC:884951711709
الحالة:جديد / تم تجديده / فائض متاح
لمحة عامة عن المنتج
آلن برادلي 2080-LC50-24QBB هو وحدة تحكم منطقية قابلة للبرمجة مستقلة في المدى الأوسط من سلسلة ميكرو 850 من روكويل أوتوماتيشن.هذه منصة التحكم يجمع الفجوة بين مستوى الدخول Micro 820 وأكثر تقدما CompactLogix عائلة، مما يجعلها مثالية لتطبيقات الأتمتة للآلات الصغيرة والمتوسطة التي تتطلب مساحة صغيرة، وتوصيل إيثيرنت المدمج، وقدرة الحركة الحقيقية في وحدة واحدة.
مع 14 مدخل، 10 مخرجات، مدمج في RJ45 منفذ إيثيرنت، واجهة تكوين USB، ودعم ما يصل إلى 4 وحدات توسيع إدخال / خروج (توسيع إجمالي إدخال / خروج رقمية إلى 132 نقطة) ،2080-LC50-24QBB يوفر أداءً قابلاً للتطوير ينمو مع متطلبات تطبيقك.
المواصفات الرئيسية
| المعلم |
القيمة |
| رقم الجزء |
2080-LC50-24QBB |
| خط المنتجات |
ميكرو 850 |
| إجمالي المدخلات والإخراجات من القاعدة |
24 (14 داخل / 10 خارج) |
| الجهد المدخل |
12/24 فولت DC المغسلة / المصدر |
| نوع الإخراج |
مصدر متزامن 24 فولت |
| مدخلات عالية السرعة |
8 (مدخلات 0-7) |
| مخرجات عالية السرعة |
2 (المخرجات 0-1) |
| الحد الأقصى للتردد HSC |
100 كيلو هرتز |
| عدادات السرعة العالية |
4 HSC |
| محاور الحركة (PTO) |
2 |
| فتحات القاعدة |
3 |
| وحدات الدخول والخروج للتوسع |
ما يصل إلى 4 |
| أقصى إدخال/خروج رقمي |
132 |
| الميناء التسلسلي |
1 * RS-232/485 (غير معزول) |
| منفذ التكوين |
1 * USB نوع B |
| منفذ إيثيرنت |
1 * RJ45 |
| مدخلات مصدر الطاقة |
20.4-26.4 فولت DC (الطبقة 2 / LVLC) |
| الوزن |
0.43 كجم |
القدرات المتقدمة للإدخال والخروج
يحتوي جهاز 2080-LC50-24QBB على ثمانية مدخلات عالية السرعة قادرة على العمل عند 100 كيلو هرتز من خلال عدادات عالية السرعة الداخلية. هذه المدخلات تعمل كمدخلات تشفير مربع ، عدادات نبضات ،أو قنوات قياس التردد، توفير موارد أجهزة كبيرة دون وحدات التوسيع.
اثنين من مخرجات عالية السرعة تعمل كقنوات إخراج القطار النبضية (PTO) لدفع محاور تحديد المواقع الخطوة أو الخدمة. عندما يتم دمجها مع مدخلات HSC لتعزيز ردود الفعل ،هذا يتيح تحديد الموقع الأساسي في الحلقة المغلقة أو التحكم المستقل في محور خطوة الحلقة المفتوحة مباشرة من الوحدة الأساسية.
خصائص الاتصال
يدعم منفذ إثنر RJ45 المضمن بروتوكول EtherNet / IP للتكامل مع الشبكات التي تديرها روكويل ، والاتصالات عبر لوحة HMI ، والوصول إلى البرامج عن بعد.يقدم منفذ USB Type B برمجة وتكوين موثوقة عبر برنامج Connected Components Workbench، في حين أن منفذ RS-232/485 التسلسلي يستوعب واجهات الاتصال والأجهزة القديمة.
القدرة على التوسع
دعم ما يصل إلى أربع وحدات إدخال / إخراج توسيع سلسلة 2080 يمتد قدرة الإدخال / الإخراج الرقمي إلى 132 نقطة. تشمل خيارات التوسيع إدخال / إخراج تناظري ، إدخال / إخراج رقمي إضافي ،مدخلات درجة حرارة الحرارة و RTD، ووحدات وظائف خاصة. ثلاثة فتحات قابلة للشحن على متن الطائرة تقبل منافذ سلسلية إضافية وقنوات HSC وإدخالات تناظرية لمزيد من الوظائف.
نطاق التطبيق
مثالية لتطبيقات التحكم في الآلات المستقلة بما في ذلك آلات التعبئة والحزم وأنظمة النقل ومحطات التجميع الصغيرة ومحطات الاختبار وألواح تحكم المضخة / المروحة.تتوافق متطلبات إمدادات 24 فولت متواصلة وتصنيف الطاقة من الفئة 2 مع بنية الطاقة القياسية لتحكم الآلة، في حين أن تصميم 0.43 كجم مضغوط يتناسب بكفاءة في خزانات التحكم المثبتة على قاطرة DIN.
البرمجة والبرمجيات
تمت برمجتها باستخدام برنامج Rockwell's Connected Components Workbench (CCW) - متاح للتنزيل مجانًا. يدعم مخطط السلالم، مخطط الكتل الوظيفية، ولغات برمجة النص المهيكلة،مع أدوات تكوين الحركة لإعداد محور PTOيتضمن مراقبة على الانترنت، اتجاهات البيانات، وتحديث البرمجيات الثابتة القدرات.
الأسئلة الشائعة
ما هو الفرق بين محاور حركة PTO وإدخالات HSC؟
تقوم قناة PTO (Pulse Train Output) بتوليد إشارات نبضات واتجاه لتشغيل محركات المحركات الخطوة أو مكبرات الخدمة.القنوات الأربع HSC (عداد السرعة العالية) حساب نبضات من المكيفات أو أجهزة توليد نبضات أخرى في ما يصل إلى 100 كيلو هرتزتستخدم معا، فإنها تمكن من التحقق من الموقع الأساسي الحلقة المغلقة.
هل يمكن لـ 2080-LC50-24QBB التواصل مع ألين - برادلي HMI عبر Ethernet؟
أجل، منفذ (إيثير نت) يسمح بالاتصال المباشر مع محطات (الين برادلي) و (بانيل فيو)يتم دعم الاتصالات القائمة على العلامات عبر EtherNet / IP بشكل أصلي في كل من برنامج تكوين CCW و HMI.
كم عدد وحدات التوسيع التي يمكن إضافتها، وأين يتم توصيلها؟
يتم توصيل ما يصل إلى أربع وحدات إدخال / إخراج توسعية من سلسلة 2080 إلى الجانب الأيمن من جهاز التحكم الأساسي ، مما يمد إجمالي الإدخال / الإخراج الرقمي إلى 132 نقطة.ثلاثة فتحات إضافية للشحن على الوحدة الأساسية تقبل وحدات شحن أصغر لتحسين الوظائف.
ما مصدر الطاقة الذي يحتاجه 2080-LC50-24QBB؟
يتطلب جهاز التحكم مصدر طاقة متردد من 20.4-26.4 فولت مع تصنيف الفئة 2 أو LVLC. عادة ما يستخدم مصدر طاقة قياسي متردد 24 فولت مع شهادة الفئة 2.لا يعمل جهاز التحكم مباشرة على طاقة التيار المتردد.
أي برنامج مطلوب لبرمجة جهاز التحكم، وهل هو مجاني؟
مطلوب برنامج Rockwell Automation's Connected Components Workbench (CCW) ويمكن تحميله مجانًا.يدعم لغات برمجة متعددة ويعالج دورة حياة المشروع بالكامل بما في ذلك تكوين الحركة وتحديثات البرمجيات الثابتة.
