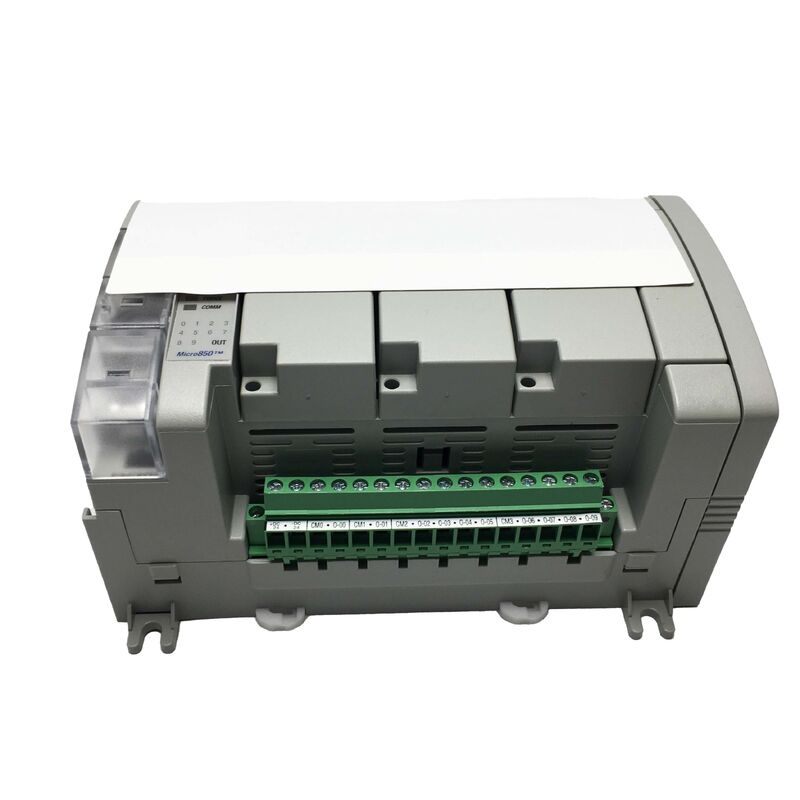

وحدة تحكم Allen-Bradley 2080-L50E-24QWB Micro850 Ethernet/IP
الألين برادلي 2080-L50E-24QWBعبارة عن وحدة تحكم قابلة للبرمجة Micro850 EtherNet/IP مكونة من 24 نقطة تتميز بـ 14 مدخلاً رقميًا تم تصنيفها لـ 24 فولت تيار مستمر أو تيار متردد، و10 نقاط إخراج مرحل. يوفر تكوين QWB هذا مزايا مميزة لتطبيقات تبديل الجهد المختلط وحمل التيار المتردد حيث تتطلب مخرجات الترانزستور مرحلات واجهة إضافية.
نظرة عامة على وحدة التحكم
تحتل وحدة التحكم Micro850 هذه موقعًا متوسط المدى في عائلة Micro800، وتتميز بمنفذ إيثرنت 10/100Base-T مدمج ومنفذ تسلسلي RS232/485 غير معزول ومنفذ برمجة USB. وهو يدعم ما يصل إلى أربع وحدات إدخال/إخراج توسعية من سلسلة 2085 ويتضمن ثلاث فتحات توصيل لوحدات الوظائف المتخصصة، مما يجعله مثاليًا للتطبيقات التي تتطلب إمكانات توسعة مستقبلية.
المواصفات الرئيسية
| المعلمة |
قيمة |
| المدخلات الرقمية |
14 × 24 فولت تيار مستمر/تيار متردد |
| المخرجات الرقمية |
10 × تتابع |
| مزود الطاقة |
24 فولت تيار مستمر |
| قنوات HSC |
ما يصل إلى 4 |
| ذاكرة البرنامج |
خطوات البرنامج 10K |
| ذاكرة البيانات |
20 كيلو بايت |
| إيثرنت |
10/100Base-T (إيثرنت/IP، Modbus TCP/IP) |
| المنفذ التسلسلي |
RS232/485 (غير معزول) |
| USB |
منفذ البرمجة |
| فتحات المكونات الإضافية |
3 |
| توسيع الإدخال/الإخراج |
ما يصل إلى 4 وحدات |
| الحد الأقصى لإجمالي الإدخال/الإخراج |
ما يصل إلى 132 نقطة رقمية (مع التوسعة) |
مزايا إخراج التتابع
توفر مخرجات التتابع العشرة جهات اتصال خالية من الإمكانات ومعزولة كهربائيًا عن دائرة إمداد وحدة التحكم. يسمح ذلك بتبديل أحمال التيار المتردد أو التيار المباشر دون الاهتمام بالقطبية أو مشاركة العودة المشتركة، مما يجعلها مثالية للتطبيقات ذات متطلبات الجهد المختلط أو أحمال الخدمة التجريبية الاستقرائية.
قدرة إدخال مزدوجة للتيار المتردد/المستمر
تقبل المدخلات الـ 14 كلا من 24 فولت تيار مستمر والتيار المتردد مباشرة، مما يلغي الحاجة إلى مرحلات تكييف الإشارة الإضافية في التطبيقات التحديثية باستخدام أسلاك مجال التيار المتردد الحالية. أربعة مدخلات قابلة للتكوين كقنوات عداد عالية السرعة لتعليقات التشفير ومدخلات نبض مقياس التدفق وتطبيقات قياس التردد.
الاتصال بالشبكة
يدعم منفذ Ethernet المضمن كلاً من EtherNet/IP لتكامل النظام البيئي Allen-Bradley وModbus TCP/IP للاتصال بأجهزة الطرف الثالث. يمكن لوحدة التحكم الاتصال بما يصل إلى 8 عقد إيثرنت في وقت واحد، مما يغطي متطلبات الأجهزة المستقلة النموذجية أو خلايا الإنتاج الصغيرة.
قدرات التوسع
تنمو وحدة التحكم من خلال ثلاث فتحات توصيل لوحدات الوظائف المتخصصة وأربع فتحات لوحدة التوسعة لإضافة نقاط الإدخال/الإخراج المجمعة. تدعم بنية التوسعة المزدوجة هذه ما يصل إلى 132 نقطة إدخال/إخراج رقمية مع الحفاظ على المرونة للتطبيقات التناظرية ودرجة الحرارة والتحكم في الحركة.
البرمجة والبرمجيات
يتم إنجاز البرمجة باستخدام برنامج Rockwell Automation's Connected Components Workbench (CCW)، الذي يدعم جميع لغات IEC 61131-3 بما في ذلك مخطط السلم، ومخطط كتلة الوظائف، والنص المنظم، ومخطط الوظائف المتسلسل دون متطلبات ترخيص إضافية.
الأسئلة المتداولة
ما الفرق بين 2080-L50E-24QWB و2080-L50E-24QBB؟
كلا وحدتي التحكم متطابقتان في قدرات الاتصالات والتوسع والمعالجة. يتميز QWB بـ 10 مخارج مرحل لتحويل التيار المتردد/المستمر، بينما يحتوي QBB على 10 مخارج غرق ترانزستور لأحمال 24 فولت تيار مستمر فقط. اختر QWB لتطبيقات الجهد المختلط وQBB للتبديل السريع للتيار المستمر.
ما هو عدد نقاط الإدخال/الإخراج الإجمالية التي يمكن لوحدة التحكم دعمها بالتوسيع؟
بدءًا من 24 نقطة مدمجة، تصل إضافة أربع وحدات توسعة من سلسلة 2085 مكونة من 32 نقطة إلى ما يقرب من 132 نقطة إدخال/إخراج رقمية. تضيف فتحات المكونات الإضافية الثلاثة وحدات وظيفية متخصصة دون استهلاك فتحات التوسعة.
ما هي البرامج المطلوبة للبرمجة؟
Connected Components Workbench (CCW) هو برنامج Rockwell Automation المجاني الذي يدعم جميع لغات البرمجة IEC 61131-3 ويتضمن وضع المحاكاة للاختبار دون الاتصال بالإنترنت.
هل يمكن لوحدة التحكم التواصل مع أجهزة Modbus؟
نعم، يدعم منفذ Ethernet Modbus TCP/IP ويدعم المنفذ التسلسلي RS232/485 Modbus RTU، مما يجعله مناسبًا للتطبيقات التي تتطلب الاتصال بأجهزة Modbus الميدانية القديمة.
ماذا يعني الحد الأدنى للإدخال بمقدار 14 فولت عمليًا؟
يضمن الحد الأدنى 14 فولت التعرف الموثوق على المدخلات في الأنظمة ذات الجهد الكهربي المنخفض أو تشغيل الكابلات الطويلة. إن إمدادات 24 فولت الاسمية التي تنخفض إلى 18 فولت ستظل تنتج منطقًا صالحًا 1، مما يوفر هامشًا مريحًا لظروف العرض في العالم الحقيقي.
