| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | LE7-40GU-L |

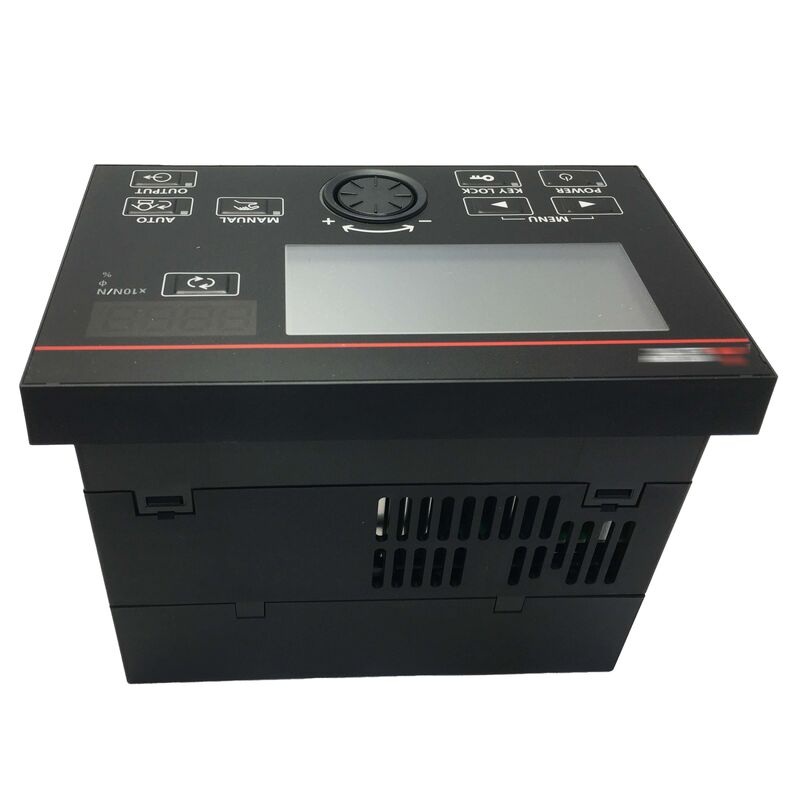

الـشركة Mitsubishi Electric LE7-40GU-Lهو جهاز تحكم التوتر المتخصص المصمم للحفاظ على التوتر الدقيق والثابت في مواد الشرائط المستمرة مثل الورق والفيلم والورق النسيجي والأسلاكأو الصفيحة أثناء تحركها عبر آلة المعالجة بسرعات مختلفة.
هذا المنظم المغلق يحول التحكم في التوترالقضاء على الحاجة إلى تدخل مستمر للمشغل وضمان التعامل المتسق مع المواد التي لا يمكن تحقيقها عن طريق التعديلات اليدوية.
باعتبارها خليفة لسلسلة LE-40MT و LE-30CT من Mitsubishi ، تتميز LE7-40GU-L بالتوافق المادي المباشر لسهولة إعادة التجهيز مع إدخال تحسينات كبيرة بما في ذلك 3.لوحة LCD تعمل باللمس 8 بوصة مع دعم متعدد اللغات (الإنجليزية، اليابانية، الصينية المبسطة).
| المعلم | القيمة |
|---|---|
| إدخال الطاقة | التيار المتردد 100-240 فولت |
| طاقة الخروج | 5 فولت DC / 24 فولت DC |
| العرض | 3لوحة LCD ذات 8 بوصات (EN/JA/ZH) |
| "الأبعاد" (W*H*D) | 105*170*125ملم |
| أجهزة التشغيل | مسدس المشبك/التشنج، خدمة (عزم الدوران) ، مكابح المشبك الهوائي، منظم E/P |
| مضخم المشبك المدمج | نعم (أنظمة 24 فولت متزامن) |
| أنماط التحكم | ردود الفعل، حلقة مفتوحة، ردود الفعل / ردود الفعل المركبة |
| التواصل | RS-485؛ CC-Link (اختياري) ؛ Ethernet (MODBUS/TCP، CC-Link IE، SLMP) |
| الوضع | المنتج النشط |
تتكيف LE7-40GU-L مع ثلاثة مواقع مختلفة للآلات مع استراتيجيات التحكم المتخصصة:
تتطلب كل منطقة توتر جهاز تحكم منفصل ، مع وحدات متعددة متصلة بالشبكة عبر CC-Link أو Ethernet للسيطرة المنسقة في الأنظمة المعقدة.
يدمج LE7-40GU-L مكبر الطاقة مباشرة في غطاء جهاز التحكم ، مما يلغي الحاجة إلى وحدات مكبر منفصلة في أنظمة DC 24V. هذا التكامل المدمج يقلل من مساحة اللوحة,يسهل الأسلاك، ويقلل من احتياجات قطع الغيار.
بالنسبة للأنظمة الهوائية ، يوفر جهاز التحكم إشارات التحكم من 4-20mA إلى المنظمات الكهربائية الهوائية ،في حين أن تطبيقات محركات الخدمة تستخدم مخرجات فولتش القيادة للدورة إلى مدخلات مرجعية مكبر الخدمة.
مع وحدة حساب قطر المكعب LE7-DCA الاختيارية ، يدعم جهاز التحكم:
تم تصميم جهاز التحكم للعمل مع أجهزة الكشف عن التوتر من سلسلة Mitsubishi Electric LX7-F و LX-TD و LX-TD-928.يمكن استخدام أجهزة الكشف من طرف ثالث مع نطاقات إشارات الخروج المتوافقة مع التحقق الدقيق من مستوى الإشارة.
نعم، ومدير يدعم بشكل أصلي CC-Link IE شبكة الميدان الاتصالات الأساسية على أجهزة Ethernet القياسية، والعمل كمحطة عبدة لمراقبة قيم التوتر، حالة القراءة،ومعايير التحكم.
عند اكتشاف فقدان الإشارة، يتحول جهاز التحكم إلى وضع تشغيل آمن تم تكوينه، ويولد إشارات الإنذار، ويمكن أن يؤدي إلى إيقاف الطوارئ إذا لزم الأمر لحماية الآلة.
تستخدم LE7-40GU-L أقراص ربيعية بدلاً من أقراص المسمار وتوفر مخرجات ترانزستور بدلاً من جهات الاتصال بالمروريات ، مما يتطلب تكييف أسلاك الدوائر الخارجية أثناء الاستبدال.
لا، كل LE7-40GU-L يتحكم في منطقة التوتر واحدة. الآلات مع مناطق متعددة تتطلب وحدات تحكم منفصلة متصلة بالشبكة للعمل المنسق.
