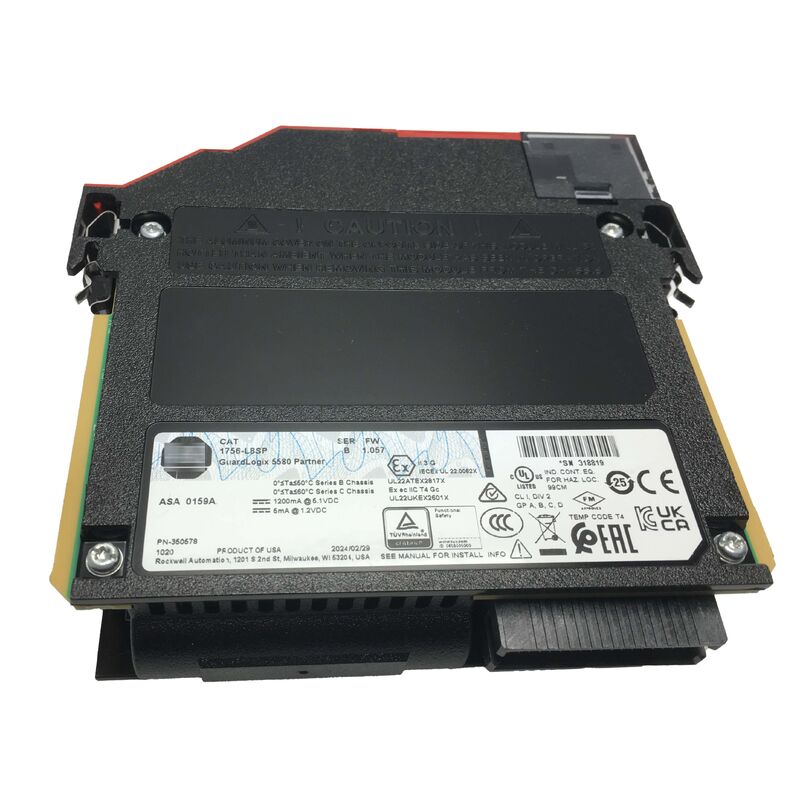

1756-L8SP AB GuardLogix5580 شريك مراقب السلامة Plc 1756L8SP
ألين برادلي 1756-L8SP
رقم الكتالوج:1756-L8SP
المصنع:روكويل أوتوماتيك / ألين برادلي
عائلة المنتجات:GuardLogix 5580 / ControlLogix
نوع جهاز التحكم:شريك السلامة (معالج مشارك لـ SIL 3 / PLe)
الهيكل:ControlLogix السلسلة C
المرفق:مفتوحة
العرض:نعم..
تصنيف السلامة:SIL 3 / PLe / الفئة 4
نظرة عامة
1756-L8SP هو جهاز تحكم شريك السلامة GuardLogix 5580 ، وهو وحدة معالجة مخصصة تشكل النصف الثاني من نظام السلامة GuardLogix 5580 الكامل.لا يمكنه تنفيذ المنطق بشكل مستقل.
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
في هندسة GuardLogix 5580 ، يتم تنفيذ منطق السلامة على كل من جهاز التحكم الرئيسي وشريك السلامة في وقت واحد.الشريك في مجال السلامة يقارن باستمرار نتائجها مع نتائج الدراسة الأولىإذا كان هناك خلاف إذا وصل معالجان إلى استنتاجات مختلفة من نفس البيانات الأمنية الشريك يؤدي إلى خطأ أمني يجلب النظام إلى حالته الآمنة.هذا نموذج التنفيذ الزائد 1oo2 (واحد من اثنين) هو أساس بنية السلامة SIL 3 / PLe.
يتم تثبيت 1756-L8SP في فتحة مباشرة إلى اليمين من جهاز التحكم الرئيسي المزدوج في أي هيكل ControlLogix Series C.يتم تكوينها وبرمجتها كجزء من نفس مشروع Studio 5000 Logix Designer كمراقب رئيسي لا توجد أداة برمجة منفصلة أو مشروع للشريك في مجال السلامةيظهر برنامج السلامة في مشروع ستوديو 5000 جنبا إلى جنب مع المهام القياسية، مع توزيع مهمة السلامة تلقائيًا على كلا المعالجين.
المواصفات الرئيسية
| المعلم |
القيمة |
| رقم الكتالوج |
1756-L8SP |
| المصنع |
روكويل أوتوماتيك / ألين برادلي |
| عائلة المنتجات |
غارد لوجيكس 5580 |
| نوع جهاز التحكم |
الشريك في مجال السلامة (معالج مشارك ، وليس مستقل) |
| تصنيف السلامة |
SIL 3 / PLe / الفئة 4 |
| التوافق مع الهيكل |
(أو (أو (أو (أو (أو (أو) |
| موقع الفتحة |
مباشرة إلى اليمين من جهاز التحكم الرئيسي المزدوج |
| سحب الطاقة |
5 mA @ 1.2V DC ؛ 1.2 A @ 5.1V DC |
| تفريغ السلطة |
3.5 واط |
| التبديد الحراري |
11.9 BTU/ساعة |
| درجة حرارة العمل |
0 - 60 درجة مئوية (32 - 140 درجة فهرنهايت) |
| الحجرة |
مفتوحة |
| العرض |
نعم.. |
| الشهادات |
المواصفات المختلفة: |
| الوزن |
حوالي 0.43 كجم (0.94 رطل) |
بنية أمان GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentهذا هو المميز الحقيقي
تتطلب بنيات الأمان التقليدية جهاز تحكم أمان منفصل ومخصص وأداة برمجة أمان مخصصة جنبا إلى جنب مع PLC القياسية. يزيل GuardLogix هذا التكرار.
يقوم جهاز تحكم GuardLogix 5580 الأساسي بتعامل مهام الأتمتة القياسية (الحركة والعملية وإدخال / إخراج منفصل) وتنفيذ مهام السلامة في قسم الذاكرة المخصص للسلامة.1756-L8SP بمثابة قناة التحقق المستقلة لقطاع الحماية.
عندما يكتمل المتحكم الأساسي تنفيذ مهمة السلامة، يقوم شريك السلامة بتحقق من النتيجة. يجب أن يتطابق توقيع السلامة.أي عدم تطابق يشير إلى وجود خطأ محتمل ويؤدي إلى انتقال خاضع للسيطرة إلى الحالة الآمنة.
هذه الهندسة المعمارية المزدوجة تلبي متطلبات IEC 61508 و ISO 13849-1 لتطبيقات SIL 3 و PLe على التوالي. يعمل منطق السلامة في قسم مهام السلامة على جهاز التحكم الأساسي ،مع أحجام الذاكرة الآمنة التي تحددها نموذج التحكم الأساسي المحدد المستخدم.
التثبيت والتكوين
يحتل 1756-L8SP فتحة هيكل واحدة. يحتل جهاز التحكم الأساسي المزدوج فتحة مجاورة إلى اليسار. معاً يحتلون فتحتين.
لا يمكن تثبيت شريك السلامة في أي موقف آخر مقارنة بموقعها الأساسي
يتم التعامل مع تكوين 1756-L8SP تلقائيًا داخل Studio 5000 Logix Designer عند إنشاء مشروع وحدة تحكم GuardLogix الأساسية.يتم إضافة شريك السلامة إلى شجرة الإدخال والإخراج للمشروعيجب أن تتطابق برنامجها الثابت مع إصدار برنامج جهاز التحكم الرئيسي ، ويجب أن يكون توقيع السلامة متطابقًا على كلا الإصدارين.يتم التحقق من هذه المتطلبات تلقائيًا أثناء تنزيل المشروع والتحقق من صحته في وقت التشغيل.
تسمح زر إعادة تعيين الأجهزة المخصص على اللوحة الأمامية 1756-L8SP بإعادة تعيين شريك السلامة أثناء تسلسلات تشغيل أو إعادة تشغيل دون مقاطعة جهاز التحكم الأساسي.هذا مهم في سيناريوهات التشغيل حيث هناك حاجة إلى إعادة تعيين مهام السلامة المتكررةلا يؤثر الزر أثناء التشغيل الطبيعي، مما يمنع إعادة التعيين العرضية.
اعتبارات تصميم نظام السلامة
في تطبيقات SIL 3 ، كل جهاز تحكم GuardLogix 5580 يتطلب شريكًا واحدًا للسلامة 1756-L8SP.وحدة الشريك هي عنصر أجهزة إلزامي وحدة تحكم GuardLogix الأساسية التي تعمل بدون شريكها محدودة بقدرة SIL 2شريك السلامة هو ما يرفع النظام إلى SIL 3.
عند تصميم أنظمة السلامة باستخدام 1756-L8SP ، يجب أن تأخذ وثائق وظيفة السلامة بعين الاعتبار توافق برنامج الشريك للسلامة ، ترتيب فتحة الهيكل ،تخصيص الذاكرة الأمنية على جهاز التحكم الأساسي، ومساهمة وقت رد فعل السلامة لزوج جهاز التحكم.جميع هذه المعلمات وضعت في وثائق التحقق من صحة السلامة المطلوبة من قبل IEC 61508 و ISO 13849-1 لوظائف السلامة للتطبيق.
الأسئلة الشائعة
س1: هل يمكن استخدام 1756-L8SP مع أي جهاز تحكم أساسي GuardLogix 5580 ، أو فقط مع نماذج محددة؟
1756-L8SP متوافق مع جميع أجهزة تحكم GuardLogix 5580 الرئيسية (1756-L81ES إلى 1756-L85ES).يجب أن تتطابق إصدار برنامج التشغيل الثابت بين الشريك الأساسي والشركاء الأمنيين هذا يتم فرضه أثناء تنزيل المشروع. ذاكرة السلامة المتاحة لمهمة السلامة هي وظيفة نموذج جهاز التحكم الأساسي ، وليس شريك السلامة. 1756-L8SP نفسها لا تحتوي على ذاكرة يمكن الوصول إليها من قبل المستخدم ؛انها تستخدم الذاكرة الامنية المخصصة من قبل الاولى.
س2: ماذا يحدث إذا تم إزالة 1756-L8SP من الهيكل أثناء تشغيل النظام؟
إزالة شريك السلامة من الهيكل أثناء تشغيل النظام يؤدي إلى خطأ كبير في السلامة على الفور. النظام ينتقل إلى حالته الآمنة.يكتشف وحدة تحكم GuardLogix الأساسية فقدان اتصالات الشريك الأمني ولا يمكنها الاستمرار في تنفيذ منطق السلامة دون قناة التحقق الثانيةهذا هو السلوك الصحيح والمتوقع، حيث تتطلب بنية السلامة كلا المعالجات لتشغيل SIL 3.
السؤال الثالث: الشريك في مجال السلامة يظهر مصباح إضاءة صفراء. ما الذي يدل على ذلك؟
يشير إشارة LED الصفراء على 1756-L8SP عادة إلى أن الوحدة تعمل ولكن لم يتم مزامنتها بعد مع جهاز التحكم الرئيسي ، أو أنها في حالة خطأ غير حرجة.يمكن أن يحدث هذا أثناء التشغيل الأولي عندما لا تتطابق إصدارات البرمجيات الثابتة بعد، أو بعد تنزيل المشروع عندما يتم إعادة تأسيس توقيع الأمان. تحقق من تشخيص وحدة التحكم في ستوديو 5000 عن رمز الخطأ المحدد. إذا تم تثبيت الوحدة حديثًا،تأكيد توافق البرمجيات الثابتة وإكمال تسلسل التحميل والتحقق من التوقيع الأمني.
السؤال 4: هل يؤثر 1756-L8SP على تنفيذ المهمة القياسية (غير الأمنية) للمراقب الرئيسي؟
لا. يتفاعل 1756-L8SP فقط مع قسم مهام السلامة للمتحكم الأساسي. يتم تنفيذ المهام القياسية والحركة على المتحكم الأساسي بشكل مستقل عن شريك السلامة.الشريك في مجال السلامة يتحقق من تنفيذ مهمة السلامة دون التدخل في دورة مسح المهمة القياسيةهذه هي الميزة الأساسية للهندسة المعمارية المتكاملة GuardLogix السلامة والتحكم القياسي تتعايش في نفس الأجهزة دون تأثير على الأداء على أي منهما.
السؤال 5: هل 1756-L8SP متوافق مع تطبيقات GuardLogix 5570 (1756-L7SP)?
لا. 1756-L8SP هو شريك السلامة لعائلة GuardLogix 5580 وليس متوافقًا مع أنظمة GuardLogix 5570 ، التي تستخدم 1756-L7SP كشريك السلامة.العائلتان لديهما بنية مختلفة، منصات البرمجيات الثابتة، ومتطلبات الهيكل.الانتقال من نظام السلامة القائم على 5570 إلى نظام القائم على 5580 يتطلب هجرة كاملة للتطبيق في ستوديو 5000 وإعادة التحقق من صحة وظائف السلامة.
