R33B. ميتسوبيشي MELSEC iQ-R السلسلة الوحدة الأساسية الرئيسية 3 فتحة خلفية / سطح تركيب / PLC رف

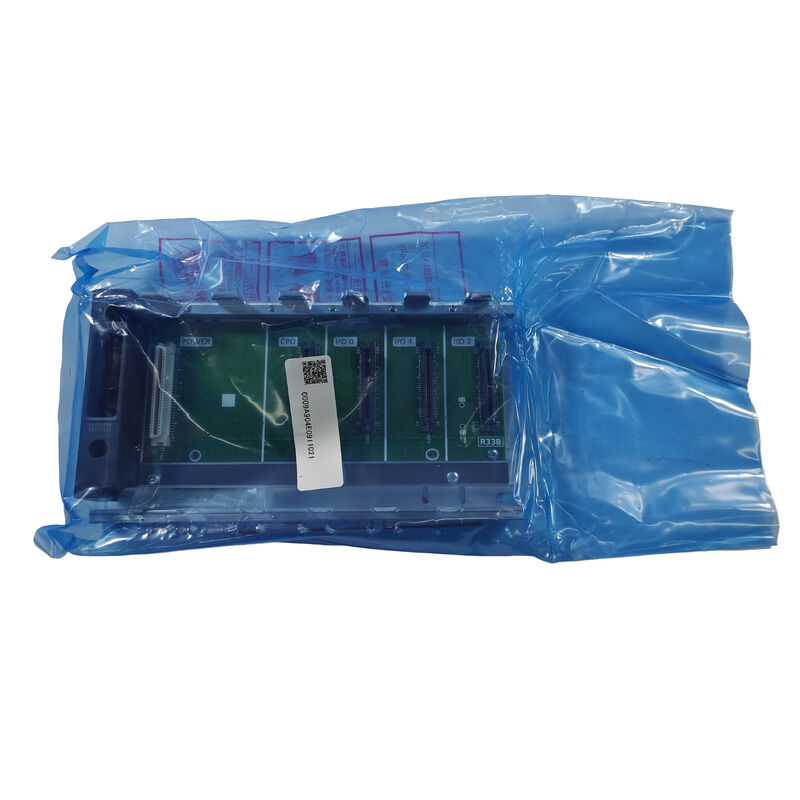

R33B الوحدة الأساسية الرئيسية الجهاز الخلفي لأنظمة MELSEC iQ-R المدمجة

R33B هي الوحدة الأساسية الرئيسية من Mitsubishi Electric ذات 3 فتحات لمنصة PLC من سلسلة MELSEC iQ-Rوحدات الإدخال والإخراج أو الوحدات الوظيفية في تشكيل جهاز تحكم مضغوطباعتبارها "وحدة أساسية رئيسية" ، تستوعب R33B وحدة وحدة المعالجة المركزية مباشرة ، مما يميزها عن وحدات أساسية التوسيع التي تتصل بقاعدة أساسية موجودة لقدرة وحدة إضافية.

في 3 فتحات،R33B يخدم أصغر مستوى تكوين قياسي في مجموعة الوحدات الأساسية MELSEC iQ-R مناسبة لمراقبي الآلات المدمجة والتطبيقات التي يتم فيها احتساب إجمالي الوحدة (CPU)، إمدادات الطاقة، وعدد قليل من وحدات الإدخال / الإخراج أو الوظائف) يتناسب مع هذا الحد الأدنى من عدد الفتحات.

المعلومات الرئيسية عن المنتج

وظيفة الوحدة الأساسية الرئيسية قوة، البيانات، والتركيب المادي

يقوم جهاز R33B الخلفي بثلاث وظائف متكاملة للوحدات المثبتة عليه:

توزيع طاقة الوحدة:يوزع الطائرة الخلفية الطاقة من وحدة إمدادات الطاقة المثبتة إلى كل فتحة للوحدة ، مما يلغي الحاجة إلى سلك الطاقة في الوحدة الفردية.

حافلة النظام عالية السرعة:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds، دعم متطلبات وقت المسح المتطلبة لمراقبة الحركة الحديثة وتطبيقات الإدخال والإخراج عالية السرعة.

الاحتفاظ بالوحدة الفيزيائية:يوفر الطابق الخلفي نظام القيادة الميكانيكي للقطار ومرشد الوحدة الذي يحافظ على كل وحدة مثبتة بشكل آمن في مكانها ،مع مشابك الاحتفاظ بالوحدة ونقاط تركيب DIN للسكك الحديدية أو اللوحات لجميع التركيبات.

التطبيقات

أجهزة تحكم آلة صغيرة:أدوات آلة صغيرة إلى متوسطة ، ومعدات التعبئة والتغليف ، وأنظمة معالجة المواد حيث يناسب منطق التحكم ومتطلبات الإدخال / الإخراج ضمن تكوين 3 فتحات CPU / إمدادات الطاقة / إدخال / إخراج.

أنظمة بنية إدخال/خروج موزعة:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

أجهزة التحكم في المعدات المثبتة على السكيد:أجهزة OEM المنزلقة ووحدات المعالجة الوحيدة مع أنظمة التحكم الذاتية حيث مساحة اللوحة محدودة وعدد الإدخالات والإخراجات للتطبيق متواضع.

أنظمة التجربة والفحص:محطات اختبار الهندسة، أجهزة التحكم في آلة النموذج الأولي، وأنظمة أتمتة المختبر باستخدام الحد الأدنى من تكوين MELSEC iQ-R أثناء التطوير قبل التوسع إلى نظام الإنتاج.

الأسئلة الشائعة

س1: ما هو الفرق بين "وحدة أساسية رئيسية" و "وحدة أساسية تمديد" في سلسلة MELSEC iQ-R؟

الوحدة الأساسية الرئيسية (مثل R33B) هي الطابق الخلفي الذي يضم مباشرة وحدة وحدة المعالجة المركزية. إنها الرف الأساسي في أي نظام MELSEC iQ-R. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementيحتاج كل نظام MELSEC iQ-R إلى وحدة أساسية واحدة بالضبط؛ يتم إضافة وحدات أساسية تمديد حسب الحاجة.

س2: هل يمكن توسيع R33B مع وحدات أساسية تمديد إذا كان هناك حاجة في نهاية المطاف إلى أكثر من 3 فتحات؟

نعم ‬ منصة MELSEC iQ-R تدعم توصيل وحدات القاعدة الممتدة إلى الوحدة الأساسية الرئيسية عبر حافلة التمديد في النظام،زيادة إجمالي قدرة الوحدة إلى ما هو أكثر من عدد الفتحات الخاصة بالوحدة الأساسية الرئيسيةتأكيد الحد الأقصى لعدد مراحل التوسيع وعدد الوحدات الإجمالية المدعومة من قبل نموذج وحدة المعالجة المركزية المحددة المثبتة في R33B،حيث أن فئة أداء وحدة المعالجة المركزية تحدد الحجم الأقصى لتكوين النظام.

السؤال 3: هل R33B يتضمن وحدة إمدادات الطاقة، أو يتم شراؤها بشكل منفصل؟

الوحدة الأساسية R33B نفسها هي الطائرة الخلفية فقط وحدة إمدادات الطاقة هي مكون منفصل مثبتة في واحدة من فتحات الوحدة الأساسية (أو ، لنماذج وحدة المعالجة المركزية مع مصدر طاقة متكامل ،يمكن إلغاء هذا الشرط)تأكيد متطلبات إمدادات الطاقة من مواصفات وحدة المعالجة المركزية المحددةحيث أن بعض أنواع وحدة المعالجة المركزية MELSEC iQ-R تتضمن وظيفة إمدادات الطاقة المدمجة التي تغير تخصيص الفتحات المتاحة.

س4: ما هي وحدات وحدة المعالجة المركزية المتوافقة مع الوحدة الأساسية R33B؟

تم تصميم R33B لمجموعة وحدات وحدة المعالجة المركزية من سلسلة MELSEC iQ-R بما في ذلك وحدة المعالجة المركزية من سلسلة R وحدة المعالجة المركزية الحركةومعالجات المعالجة البرمجة القياسية التي تتشارك واجهة خلفية منصة iQ-R وبروتوكول حافلة النظام. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
