| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE RoHS |

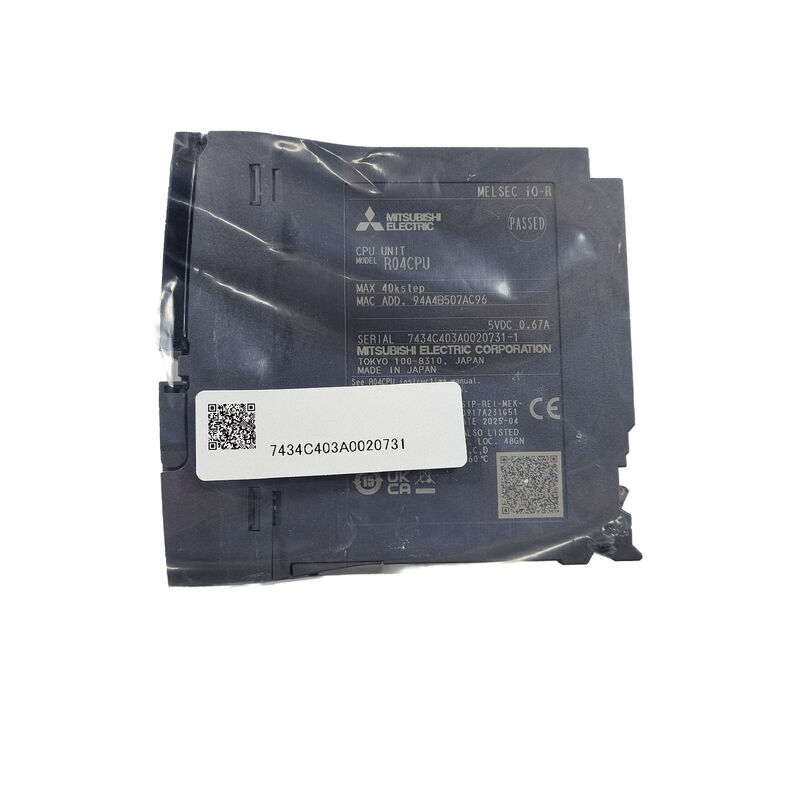

| رقم الموديل | R04CPU |
التحكم في الآلات والتنفيذ
وحدة المعالج المركزي Mitsubishi R04CPU هي وحدة PLC من سلسلة MELSEC iQ-R بسعة برنامج 40 ألف خطوة. تستخدم تشغيلًا دوريًا مخزنًا للبرنامج وتعالج تعليمات LD في 0.98 نانو ثانية. تدعم أنواع التنفيذ الأولية، والمسح الضوئي، والمسح الضوئي الثابت، والأحداث، والاحتياطي مهام التحكم المختلفة.
تعمل وحدات الإدخال/الإخراج في وضع التحديث. الوصول المباشر متاح أيضًا من خلال عناوين DX و DY.
مواصفات الذاكرة والأداء
| المعلمة | المواصفات |
|---|---|
| سعة البرنامج | 40 ألف خطوة |
| ذاكرة البرنامج | 160 ألف بايت |
| ذاكرة الجهاز/التسمية | 400 ألف بايت |
| ذاكرة البيانات | 2 ميجابايت |
| ذاكرة مخزن وحدة المعالجة المركزية | 1072 ألف بايت، تعادل 536 ألف كلمة |
| منطقة اتصال المسح الضوئي الثابت | 24 ألف كلمة، مدرجة في ذاكرة مخزن وحدة المعالجة المركزية |
| ذاكرة التحديث | 2048 ألف بايت |
| سعة بطاقة SD/SDHC | تصل إلى 32 جيجابايت |
| سعة وحدات الإدخال/الإخراج | 4096 نقطة |
| إعداد المسح الضوئي الثابت | 0.2-2000 مللي ثانية، بزيادات 0.1 مللي ثانية |
| وقت معالجة تعليمات LD | 0.98 نانو ثانية |
البرمجة والاتصال
يدعم الرسم البياني السلمي والنص المنظم التحكم التسلسلي والحسابات. تنظم كتل الوظائف المنطق القابل لإعادة الاستخدام. تسهل التسميات النظامية والمحلية والعالمية إدارة المتغيرات.
توفر شبكة إيثرنت و USB المدمجة الوصول الهندسي والاتصال. تتصل وحدات الإدخال/الإخراج المنفصلة بأجهزة المجال بالنظام.
التطبيقات الصناعية
تعد وحدة R04CPU مناسبة لآلات التعبئة والتغليف، وخطوط التجميع الآلية، وأنظمة النقل، ومعدات الإنتاج. يدعم تنفيذ المسح الضوئي الثابت المهام التي تتطلب فترات معالجة منتظمة. يسمح تنفيذ الأحداث بتشغيل البرامج المحددة عند حدوث الشروط المكونة.
أسئلة وأجوبة
س1: ما هي سعة البرنامج؟
ج1: 40 ألف خطوة، تعادل 160 ألف بايت.
س2: هل يمكن لوحدة المعالجة المركزية الوصول إلى وحدات الإدخال/الإخراج مباشرة؟
ج2: نعم. يستخدم الوصول المباشر عناوين DX و DY.
س3: ما هي سعة بطاقة SD المدعومة؟
ج3: بطاقات SD/SDHC بسعة تصل إلى 32 جيجابايت.
س4: هل يمكن الحفاظ على وقت المسح الضوئي ثابتًا؟
ج4: نعم. اضبط 0.2-2000 مللي ثانية بزيادات 0.1 مللي ثانية.
