جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

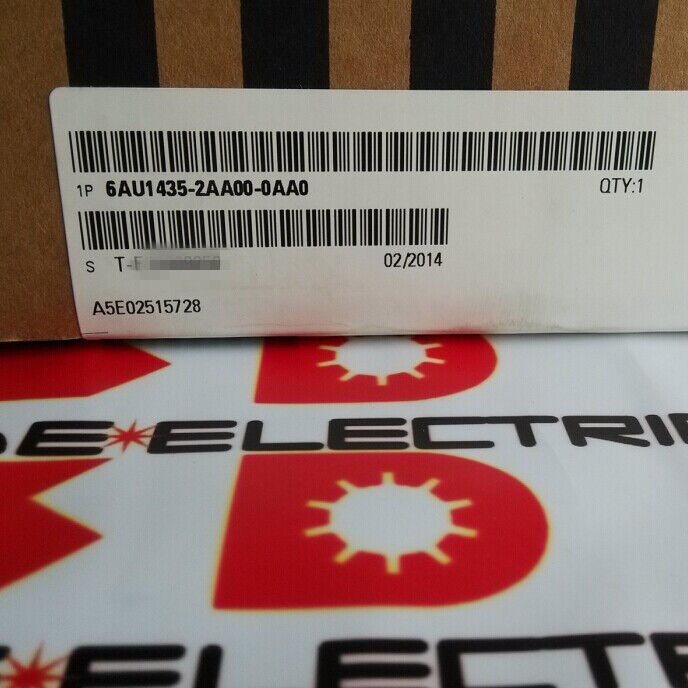

| رقم الموديل | 6AU1435-2AA00-0AA0 |
سيموتيون D435-2 دبي يجمع ما يكون عادة اثنين من مجموعات الأجهزة المنفصلة في واحدجهاز تحكم حركة يرسل أوامر المحور عبر حافلة ميدانية إلى مكبرات محرك منفصلةفي نظام SIMOTION D ، يتم تثبيت D435-2 DP كمنشأة وحدة التحكم في هيكل محرك SINAMICS S120 ′′ يشترك جهاز التحكم في الحركة وذكاء المحرك في نفس الحجرة ،متصلة بواسطة DRIVE-CLiQ بمعدل دورة الخدمة.
DRIVE-CLiQ هي شبكة الاتصالات الداخلية لشركة سيمنزيرسل D435-2 DP نقاط تعيين الموقف إلى وحدات المحرك ويتلقى بيانات السرعة الفعلية والتيار مرة أخرى بدون ضخامة الحافلة الميدانية، بدون اضطراب الإطار، بمعدل دورة الأجهزة. وحدات المحركات (الكترونيات الكهربائية ذات المحور الواحد والمتعددة المحاور)وحدات الاستشعار (للمقاييس الخارجيّة الخطيّة والمكيفات الدوارة على آلية الآلة)، و وحدات الطرف (لإدخال / إخراج إضافي في خزانة المحرك) جميعها تتصل عبر منفذ DRIVE-CLiQ الستة.
هذه الهندسة المعمارية تلغي تأخر الاتصال بين حاسوب الحركة المنفصلة والمقودات، وتقلل من البصمة الخزانة عن طريق إزالة وحدة التحكم في الحركة وبرامج الحافلة الميدانية،وتبسيط التشغيل من خلال الحفاظ على الحركة والتحكم في المعلمات في أداة برمجيات واحدة (SIMOTION SCOUT).
| المعلم | القيمة |
|---|---|
| الأداء | المعيار |
| منافذ DRIVE-CLiQ | 6 |
| الـ DI الثابتة | 12 × 24 فولت DC |
| يمكن تكوين DI/DO | 16 |
| بروفيبوس | 2 × RS-485 |
| الايثرنت | 3 × 100 مبت/ثانية |
| USB | 2 |
| مروحة | مزدوج (لا داعي له) |
| بطارية | بما في ذلك |
| الوزن | 4.5 كجم |
تتقدم عائلة SIMOTION D من خلال مستويات الأداء: D425 (الدخول ، عدد أقل من المحاور) ، D435 (المعيار ، هذه الوحدة) ، D445 و D455 (أداء عال ، المزيد من المحاور المتزامنة ودورات التحديث الأسرع).الأداء القياسي يغطي غالبية متطلبات آلة الإنتاج 8 إلى 32 محور خدمة منسق يعمل على قطع الطيران، ملفات تعريف الحركة القائمة على الكاميرا، والتحكم في التسجيل، وتوتر الشبكة في وقت واحد، اعتمادا على تعقيد ملف الحركة ووقت دورة الخدمة المهيأة.أداة مراقبة أداء SIMOTION SCOUT تؤكد ميزانية الحوسبة أثناء التشغيل.
12 مدخلات رقمية ثابتة (24VDC):توصيل مباشرة إلى وحدة التحكم بالحركة، أجهزة التبديل، أجهزة استشعار التسجيل، أجهزة مراقبة المنطقة الآمنة. يتم قراءة هذه الإشارات بالتزامن مع دورة الخدمة دون تأخير الحافلة الميدانية.
16 DI/DO قابلة للتكوين:كل قناة يتم تكوينها بشكل مستقل كمدخل أو مخرج إشارات تشغيل القيادة ، أجهزة التحكم في الفرامل ، ومحركات الآلة تحت التحكم في برنامج الحركة المباشرة.
منفذين لـ (بروفيبوس)توصيل إلى المحطة S7 PLC الإشراف، إلى I/O الموزعة العبيد، أو إلى كليهما على أقسام منفصلة PROFIBUS.هذا الميناء المزدوج يسمح لـ D435-2 DP بالعمل كاستاذ PROFIBUS (لعبيد I / O) والعبيد (لجهاز التحكم الإشرافية) في نفس الوقت.
ثلاثة منافذ إيثيرنت:الوصول الهندسي لـ SIMOTION SCOUT ، اتصالات HMI (WinCC ، WinCC مرنة ، لوحات أساسية) ، والتكامل على مستوى تكنولوجيا المعلومات عبر خادم OPC UA.
مروحة مزدوجة:مروحي تبريد مستقلان يخدمان الإدارة الحرارية لـ D435-2 DP.فشل واحد من المروحة فشل شائع في ارتداء الآلات التي تعمل باستمرار يترك الوحدة تشغيلية في حين أن وقت تشغيل SIMOTION يولد تحذيرًا تشخيصيًا للصيانة المخطط لهابدون مروحة ثانية، فشل مروحة واحدة يتطلب إغلاقاً فورياً لمنع الأضرار الحرارية.
البطارية:يحتفظ بمحتويات SRAM (متغيرات الاحتفاظ بمواقف المحور ، عدادات الإنتاج ، بيانات الوصفة) من خلال فقدان الطاقة.كل انقطاع في الطاقة يتطلب إعادة تعيين الجهاز وإعادة تشغيلهعمر البطارية هو حوالي ثلاث سنوات؛ سيموتيون يراقب فولتاج البطارية ويحذر قبل فقدان القدرة على الاحتفاظ.يتم استبدالها في حالة الساخنة تصميم حامل البطارية المزدوجة يسمح بتبادل البطارية دون إيقاف طاقة SRAM.
س1: ما هو الفرق بين D435-2 DP (هذه الوحدة) و D435-2 DP / PN؟
يحتوي D435-2 DP على منفذين PROFIBUS و Ethernet للهندسة / HMI ولكن بدون وظيفة تحكم PROFINET IO. يضيف D435-2 DP / PN تحكم PROFINET IO وقدرة الجهاز ،يسمح بمحركات ET 200SP و PROFINET القابلة للاستخدام كأجهزة IOبالنسبة للبنية التحتية الحالية لـ PROFIBUS ، فإن الاختيار المناسب هو المتغير DP فقط. بالنسبة للمنشآت أو الأنظمة الجديدة التي تنتقل إلى PROFINET ، حدد متغير DP / PN.
س2: هل يمكن لـ SIMOTION D435-2 DP تشغيل وظائف SIMATIC PLC جنبا إلى جنب مع التحكم في الحركة؟
نعم، وقت تشغيل SIMOTION يدمج برامج IEC 61131-3 PLC (LAD، FBD، ST) مباشرة إلى جانب كائنات تكنولوجيا الحركة في نفس إطار المهمة.والاتصالات HMI تشغيل على D435-2 DP دون جهاز تحكم منفصل S7يتم تكوين وإدارة كل من برامج الحركة و PLC في SIMOTION SCOUT.
س3: كم عدد المحاور الخدمية التي يدعمها الأداء القياسي؟
في دورة تحديث خدمة 2ms ، يدعم D435-2 DP 16 ٪ 32 محور خدمة اعتمادًا على تعقيد ملف تحرك لكل محور. تدعم محاور السرعة البسيطة العدد الأعلى.التطبيقات ذات مسارات التداخل متعددة المحاور، التروس الإلكترونية، وحساب ملف كامي لكل محور تستخدم ميزانية معالجة أكثر لكل محور. مؤشر حمولة دورة سيموتيون سكوت يؤكد مساحة الرأس أثناء التشغيل.
س4: ما هي بيئة البرمجة المستخدمة؟
SIMOTION SCOUT يتعامل مع تكوين الأجهزة (طوبولوجيا DRIVE-CLiQ، معايير المحور، PROFIBUS/Ethernet) ، معايير كائن الحركة،وبرمجة التطبيقات في IEC 61131-3 وSIMOTION MCC (مخطط التحكم في الحركة). ستارتر أو TIA بورتال ستارتدرايف تتعامل مع SINAMICS S120 وحدة المحرك المعلمات داخل بيئة SCOUT. الاتصال عن طريق إيثيرنت من جهاز الكمبيوتر الهندسي.
السؤال 5: من أين يأتي 6AU1435-2AA00-0AA0؟
من خلال قنوات خدمة سيمنس سيموتيون والسوق الاحتياطية المثبتة سيموتيون دتأكيد D435-2 DP المتغير (وليس DP / PN) والتحقق من توافق نسخة البرمجيات الثابتة مع مشروع SIMOTION SCOUT للجهاز المثبت قبل الطلبيجب تأكيد توفر البطارية والمروحة كقطع غيار منفصلة عند تخطيط الصيانة لنظام D435-2 DP المثبت.
