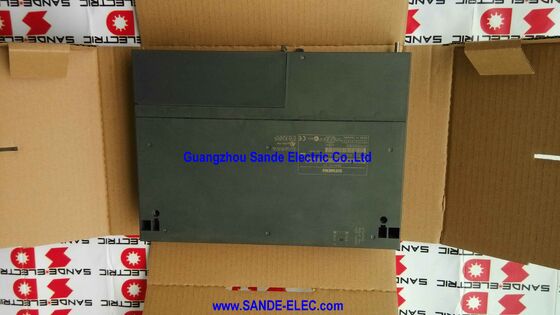

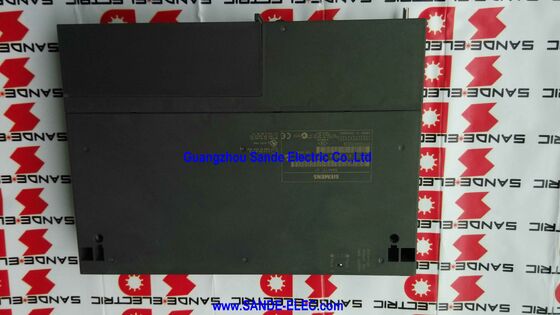

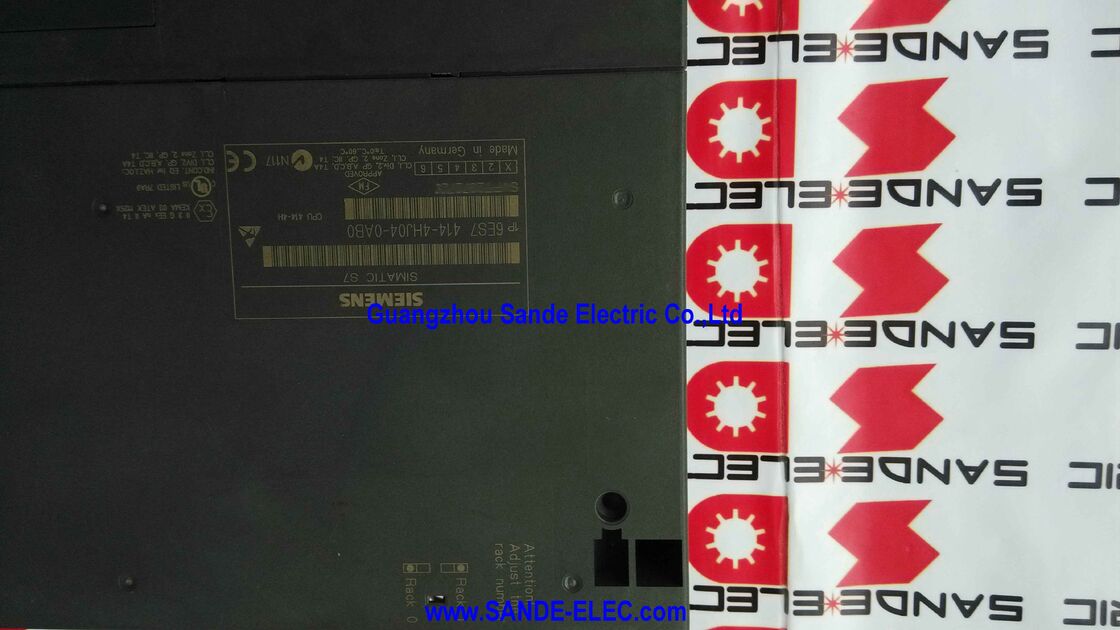

الوحدة المركزية 6ES7 414-4HJ04-0AB0 6ES7414-4HJ04-0AB0 6ES7414-4HJO4-OABO

سيمنز 6ES7414-4HJ04-0AB0 | SIMATIC S7-400H CPU 414H — وحدة معالجة مركزية متكررة، ذاكرة 1.4 ميجابايت، 4 واجهات (1 MPI/DP + 1 DP + 2 Sync)، 4.5 واط، 219×50×290 مم، 1.07 كجم

نظرة عامة

إن Siemens 6ES7414-4HJ04-0AB0 هي وحدة المعالجة المركزية 414H — إحدى وحدات المعالجة المركزية في عائلة وحدات التحكم SIMATIC S7-400H عالية التوفر. مثل جميع وحدات المعالجة المركزية من سلسلة H، تم تصميم 414H ليتم نشرها في أزواج: وحدتي معالجة مركزية متطابقتين مثبتتين في رفوف منفصلة، متصلتين عبر كابلات مزامنة الألياف الضوئية عبر واجهات المزامنة الخاصة بهما، وتشغيل نفس البرنامج في وقت واحد في تكوين متكرر في وضع الاستعداد الساخن.

عند فشل وحدة معالجة مركزية واحدة، تتولى الوحدة الشريكة المهمة على الفور — في غضون دورة مسح واحدة — دون انقطاع في العملية المتحكم بها.

تتواجد وحدة 6ES7414-4HJ04-0AB0 عند نقطة الدخول في نطاق ذاكرة 414H، حيث توفر ذاكرة إجمالية تبلغ 1.4 ميجابايت مقسمة بالتساوي بين البرنامج والبيانات.

مقارنةً بالجيل اللاحق لها في نفس العائلة (6ES7414-4HM14-0AB0، الذي يضاعف الذاكرة إلى 2.8 ميجابايت)، فإن طراز 4HJ04 مناسب تمامًا لبرامج التحكم في العمليات ذات التعقيد المعتدل — تلك التي تحتوي على إدارة حلقات PID ومعالجة إنذارات كبيرة، ولكنها لا تتطلب هياكل برامج وبيانات ضخمة جدًا لتطبيقات أتمتة العمليات المستمرة الأكبر.

يعكس فقدان الطاقة البالغ 4.5 واط والوزن البالغ 1.07 كجم وحدة مدمجة ومصممة بكفاءة — هذه الأرقام مهمة في تركيبات S7-400 متعددة الرفوف حيث تشترك العديد من الوحدات في خزانة مشتركة وتعتبر الإدارة الحرارية اعتبارًا هندسيًا حقيقيًا.

عند 4.5 واط، فإن المساهمة الحرارية لوحدة المعالجة المركزية 414H متواضعة حتى في رف محمل بالكامل.

المواصفات الرئيسية

وحدة 414H في نطاق وحدات المعالجة المركزية S7-400H

توفر منصة S7-400H العديد من خيارات وحدات المعالجة المركزية H، كل منها يزداد في سعة الذاكرة لتتناسب مع حجم برنامج الأتمتة. تبدأ وحدة المعالجة المركزية 412H (6ES7412-3HJ14-0AB0) بـ 768 كيلوبايت إجمالاً — مناسبة لوحدات العمليات الأصغر.

وحدة المعالجة المركزية 414H بسعة 1.4 ميجابايت (هذا الجزء) تتعامل مع برامج ذات حجم وتعقيد معتدلين. وحدة المعالجة المركزية 414H بسعة 2.8 ميجابايت (6ES7414-4HM14-0AB0) تمتد إلى برامج تحكم عمليات مستمرة أكبر. في الأعلى، تصل خيارات وحدة المعالجة المركزية 417H إلى 20 ميجابايت لبرامج الأتمتة الأكثر تعقيدًا على مستوى المصنع.

تقسيم الذاكرة البالغ 1.4 ميجابايت لطراز 4HJ04 — 700 كيلوبايت بيانات و 700 كيلوبايت برنامج — يعكس فلسفة تصميم متوازنة. تميل برامج التحكم في العمليات إلى توليد هياكل بيانات أكبر من برامج التحكم في الآلات المكافئة، نظرًا للاستخدام المكثف لكائنات بيانات العمليات (PDOs)، وجداول الإنذارات، ومخازن المؤقت للمؤرخ.

التقسيم المتساوي 700 كيلوبايت/700 كيلوبايت يعترف بذلك، حيث يوفر ذاكرة بيانات كبيرة إلى جانب ذاكرة البرنامج.

بالنسبة لنطاق التطبيق الذي تستهدفه وحدة 414H — التحكم في وحدة عملية مثل عمود التقطير، أو قسم مفاعل، أو مرحلة معالجة المياه — فإن 700 كيلوبايت من ذاكرة البرنامج تستوعب عدة مئات من حلقات التحكم، ومنطق الإنذار المرتبط بها، ومعالجة الاتصالات مع طبقة SCADA.

واجهات PROFIBUS DP المزدوجة — مرونة الشبكة

تسمح واجهات PROFIBUS DP المزدوجة على وحدة المعالجة المركزية 414H بالإدارة المستقلة لشبكات الأجهزة الميدانية المنفصلة:

واجهة MPI/DP المدمجة: قابلة للتكوين إما كـ MPI (لاتصال طرفية البرمجة و HMI) أو كـ PROFIBUS DP master. عند تكوينها كـ DP master، تدير هذه الواجهة مجموعة واحدة من أجهزة PROFIBUS الميدانية — على سبيل المثال، شبكة PROFIBUS مخصصة للمحركات، والمضخات متغيرة السرعة، وبادئات المحركات.

واجهة DP مخصصة: تعمل دائمًا كـ PROFIBUS DP master.

تدير هذه الواجهة شبكة PROFIBUS ثانية ومستقلة — على سبيل المثال، شبكة مخصصة للأجهزة (مستشعرات الضغط، التدفق، درجة الحرارة) منفصلة عن شبكة المحركات.

فصل المحركات والأجهزة على مقاطع PROFIBUS مستقلة هو ممارسة تصميم شائعة في أتمتة العمليات.

تولد وحدات المحركات حركة مرور كبيرة على الناقل (تحديثات متكررة لبيانات السرعة وعزم الدوران) ويمكن أن تستهلك عرض نطاق PROFIBUS الذي يبطئ معدل التحديث للأجهزة.

المقاطع المنفصلة، كل منها على واجهة DP master الخاصة به، تعزل ملفات تعريف حركة المرور هذه وتضمن أن كلا النوعين من الشبكات يحققان معدلات التحديث المطلوبة بشكل مستقل.

المزامنة والتكرار في وضع الاستعداد الساخن

تقبل واجهات وحدة المزامنة المزدوجة وحدات فرعية قابلة للتوصيل لوحدات مزامنة الألياف الضوئية IF 960. تتصل هذه الوحدات الفرعية بوحدات فرعية مقابلة في رف وحدة المعالجة المركزية الشريكة عبر كابلات الألياف الضوئية، مما يشكل رابطين مزامنة مستقلين ومعزولين كهربائيًا بين رفوف وحدتي المعالجة المركزية.

تعمل كلتا وحدتي المعالجة المركزية على تشغيل نفس البرنامج في وقت واحد، وتزامنان بياناتهما في كل دورة مسح عبر روابط المزامنة.

إذا اكتشفت وحدة المعالجة المركزية النشطة خطأ في الأجهزة، فإنها تشير إلى وحدة المعالجة المركزية الاحتياطية لتولي المهمة على الفور — تمتلك وحدة المعالجة المركزية الاحتياطية جميع البيانات الحالية وتستمر في التنفيذ دون إعادة تشغيل.

من منظور الأجهزة الميدانية، تستمر دورات PROFIBUS دون انقطاع.

رابطا المزامنة إلزاميان: إذا فشل رابط مزامنة واحد، يستمر النظام في العمل ولكن مع تكرار متدهور — يحافظ رابط واحد على المزامنة بينما يطالب إنذار الخطأ الصيانة باستعادة الرابط الثاني قبل حدوث أي حدث حرج للعملية.

الأسئلة الشائعة

س1: كيف تقارن وحدة المعالجة المركزية 414H بوحدة 412H، وكيف أختار بينهما؟

تحتوي وحدة المعالجة المركزية 412H على ذاكرة إجمالية تبلغ 768 كيلوبايت مع واجهة MPI/DP واحدة وواجهتي مزامنة — لا توجد منفذ DP ثانٍ مخصص. تحتوي وحدة المعالجة المركزية 414H على ذاكرة 1.4 ميجابايت وتضيف واجهة PROFIBUS DP master مخصصة ثانية.

اختر 412H عندما يكون برنامج التحكم في العمليات مدمجًا وتكون شبكة PROFIBUS واحدة كافية.

اختر 414H عندما يحتاج البرنامج إلى أكثر من حوالي 640 كيلوبايت (مع ترك هامش) أو عندما تكون هناك حاجة إلى شبكتي PROFIBUS DP مستقلتين لعدد كبير من الأجهزة الميدانية.

س2: هل يمكن لوحدة المعالجة المركزية 414H العمل في وضع S7-400 القياسي (غير H) إذا تم تثبيت وحدة واحدة فقط؟

نعم. عند تثبيت وحدة معالجة مركزية 414H واحدة فقط، أو عند عدم وجود رابط المزامنة بين وحدتي معالجة مركزيتين، تعمل وحدة المعالجة المركزية في وضع "التشغيل الفردي" — فهي تشغل برنامج المستخدم وتتحكم في شبكات PROFIBUS بشكل طبيعي، دون وظيفة التكرار.

تولد وحدة المعالجة المركزية إنذار تشخيصي يشير إلى عدم توفر التكرار الكامل.

تعمل جميع وظائف التحكم في العمليات بشكل طبيعي؛ فقط الحماية التلقائية من الفشل غير موجودة حتى يتم استعادة وحدة المعالجة المركزية الثانية وروابط المزامنة.

س3: هل STEP 7 هو بيئة البرمجة الوحيدة، وهل TIA Portal مدعوم؟

يتم برمجة وحدة المعالجة المركزية 414H باستخدام Siemens STEP 7 Professional V5.4 SP4 أو أحدث — بيئة STEP 7 الكلاسيكية.

لا يدعم TIA Portal عائلة وحدات المعالجة المركزية S7-400H للبرمجة. يجب أن تظل مشاريع STEP 7 الحالية لأنظمة S7-400H في بيئة STEP 7 للتطوير والصيانة.

بالنسبة لمشاريع PLC الجديدة عالية التوفر، تقدم Siemens منصة S7-1500H كبديل متوافق مع TIA Portal من الجيل الحالي.

س4: ما هو إجراء استبدال وحدة المعالجة المركزية 6ES7414-4HJ04-0AB0 في نظام H قيد التشغيل — ما هو الإجراء المطلوب؟

تدعم S7-400H استبدال وحدة المعالجة المركزية عبر الإنترنت بينما تستمر وحدة المعالجة المركزية الشريكة في العمل.

إجراء الاستبدال: قم بإيقاف تشغيل الرف الذي يحتوي على وحدة المعالجة المركزية الفاشلة، واستبدل وحدة المعالجة المركزية فعليًا، وأعد تشغيل الرف — تقوم وحدة المعالجة المركزية المستبدلة بالمزامنة مع الوحدة الشريكة التي لا تزال تعمل عبر روابط المزامنة وتعود إلى حالة الاستعداد الساخن تلقائيًا.

لا يلزم تنزيل البرنامج (البرنامج موجود في ذاكرة وحدة المعالجة المركزية قيد التشغيل ويتم نسخه إلى البديل أثناء إعادة المزامنة).

يوصى بمطابقة إصدار البرنامج الثابت لوحدة المعالجة المركزية البديلة مع الوحدة الشريكة قيد التشغيل لضمان التوافق.

س5: ما هو مسار الترحيل من وحدة المعالجة المركزية 414H إلى منصة Siemens الحالية؟

توصي Siemens بمنصة SIMATIC S7-1500H كمنصة خلف. توفر وحدات المعالجة المركزية S7-1500H (1513H-1 PN، 1517H-3 PN) تكرارًا عالي التوفر مماثلًا أو متفوقًا مع شبكات الأجهزة الميدانية المستندة إلى PROFINET، وهندسة TIA Portal، وذاكرة أكبر بكثير.

يتضمن الترحيل إعادة تصميم الأجهزة (وحدات S7-1500 غير متوافقة مع رفوف S7-400)، وتحويل البرنامج من STEP 7 إلى TIA Portal (لا يوجد تحويل تلقائي للكود — يلزم إعادة هندسة يدوية)، وانتقال الشبكة من PROFIBUS إلى PROFINET IO للأجهزة الميدانية.

هذا مشروع رأسمالي، يتم تنفيذه عادةً أثناء إيقاف تشغيل المصنع المخطط له، وتقدم Siemens أدوات ترحيل وخدمات هندسية لدعم الانتقال.
