جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7151-1AA05-0AB0 |

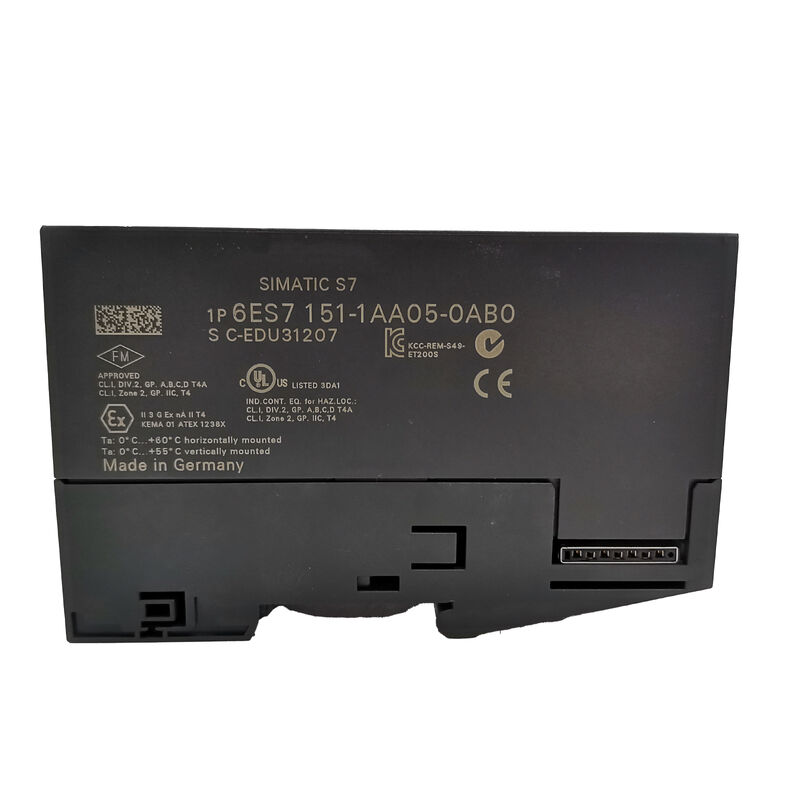

الـ سيمنز 6ES7151-1AA05-0AB0 هي IM 151-1 القياسية — وحدة واجهة PROFIBUS DP التي تشكل رأس محطة إدخال/إخراج موزعة ET 200S.
في التجميع المادي لمحطة ET 200S، تكون وحدة الواجهة هي الوحدة الأولى على اليسار، تليها وحدة طاقة ثم وحدات إدخال/إخراج إلكترونية. كل ما تعرفه المحطة عن سيد PROFIBUS الخاص بها، وعنوانها الخاص، وبيانات الإدخال/الإخراج الدورية الخاصة بها يتدفق عبر هذه الوحدة الواحدة.
يشير التصنيف القياسي إلى تمييزها عن الإصدار عالي الميزات (HF).
بينما يضيف الإصدار عالي الميزات وضع التشغيل المتزامن وخدمات DP V1 الموسعة غير المتزامنة، فإن الإصدار القياسي يغطي متطلبات PROFIBUS DP الكاملة لغالبية تطبيقات الإدخال/الإخراج الموزعة: تبادل الإدخال/الإخراج الدوري بسرعة تصل إلى 12 ميجابت/ثانية، DP V1 للوصول إلى المعلمات عبر الإنترنت والتشخيص، معالجة الخيارات لتكوينات الآلات المرنة، وتبادل البيانات المباشر (وضع الناشر) لمشاركة بيانات الإدخال/الإخراج من نظير إلى نظير بين العبيد.
AA05 هو المراجعة الخامسة للأجهزة في خط IM 151-1 القياسي، ليحل محل AA00 إلى AA04. جلبت كل مراجعة تحسينات تدريجية — يضيف AA05 إمكانية تبادل البيانات المباشر (الناشر) والوصول إلى بيانات التعريف، مما يوسع وظائف الوحدة الأصلية مع الحفاظ على التوافق الكامل مع الإصدارات السابقة.
يحل AA05 محل أي متغير AA سابق ماديًا ووظيفيًا في محطة ET 200S موجودة دون تغييرات في التكوين.
| المعلمة | القيمة |
|---|---|
| الواجهة | RS-485، 9 سنون Sub-D |
| معدل النقل | حتى 12 ميجابت/ثانية |
| حجم بيانات الإدخال/الإخراج | 244 بايت لكل منهما (إدخال/إخراج) |
| الحد الأقصى للوحدات | 63 |
| الحد الأقصى لعرض المحطة | 2 متر |
| بروتوكول PROFIBUS | DP V0 + DP V1 |
| جهد الإمداد | 24 فولت تيار مستمر (20.4–28.8 فولت) |
| فقدان الطاقة | 3.3 واط نموذجي |
| الأبعاد (العرض × الارتفاع × العمق) | 45×119.5×75 ملم |
| الوزن | ~150 جرام |
| الحالة | قطعة غيار متوقفة |
PROFIBUS DP V0 هي طبقة الدورة: يقرأ سيد DP بيانات الإخراج لهذا العبد من صورة الإخراج الخاصة به ويكتبها إلى محطة ET 200S؛ تقرأ المحطة بيانات الإدخال الحالية الخاصة بها وترسلها مرة أخرى إلى السيد.
يحدث هذا التبادل في كل دورة ناقل — تلقائيًا، باستمرار، دون أي تعليمات برنامج صريحة.
تظهر بيانات الإدخال/الإخراج في مناطق صورة الإدخال (PII) وصورة الإخراج (PIQ) للسيد في عناوين مخصصة أثناء تكوين الأجهزة.
يقوم DP V1 بتوسيع ذلك بخدمات غير دورية. عندما تعمل محطة ET 200S في وضع DPV1 تحت سيد SIMATIC S7، يمكن لسيد DP قراءة سجلات البيانات من وحدات ET 200S فردية (DS_READ) وكتابة بيانات المعلمات إليها (DS_WRITE) أثناء التشغيل المباشر — دون مقاطعة تبادل الإدخال/الإخراج الدوري.
هذا هو الأساس للتعديل عبر الإنترنت لمعلمات قياس الوحدات التناظرية، ووحدات درجة الحرارة الهندسية، وأي معلمة وحدة يمكن تحديثها دون إيقاف المحطة عن العمل.
يستوعب الحد الأقصى لطول المعلمة البالغ 240 بايت لكل فتحة في وضع DPV1 هياكل المعلمات لوحدات ET 200S الإلكترونية الأكثر تعقيدًا، بما في ذلك بادئات المحركات ذات المعلمات الكاملة ووحدات الوظائف ذات بيانات التكوين الموسعة.
يسمح تبادل البيانات المباشر لمحطة ET 200S هذه بنشر بيانات الإدخال الخاصة بها في وقت واحد إلى العديد من أسياد DP وعبيد DP على نفس مقطع PROFIBUS.
في وضع الناشر، تجعل المحطة بيانات الإدخال/الإخراج الخاصة بها متاحة على الناقل في نقطة محددة في دورة ناقل سيد DP، ويمكن للأجهزة الأخرى (المكونة ك مشتركين) قراءة هذه البيانات مباشرة دون توجيهها عبر برنامج سيد DP.
هذه القدرة على حركة المرور المتقاطعة لها قيمة عملية في أنظمة النقل والناقلات حيث تشترك العديد من وحدات التحكم في الحركة في بيانات الموضع أو المستشعر — بدلاً من توجيه جميع البيانات عبر سيد مركزي وإعادة توزيعها، ينشر المصدر البيانات مباشرة إلى المستهلكين.
النتيجة هي تقليل الحمل الزائد على معالجة السيد وأوقات تحديث فعالة أسرع للمحطات المشتركة.
عند تمكين معالجة الخيارات في مجموعة معلمات STEP 7 لمحطة ET 200S، يتسامح سيد DP مع فتحات الوحدات التي تشغلها وحدات RESERVE بدلاً من الوحدات الإلكترونية المكونة — دون إنشاء خطأ تشخيصي.
تُستخدم هذه القدرة في تصميمات الآلات حيث تستوعب نفس أجهزة الآلة الأساسية العديد من متغيرات المنتج: قد يتم تثبيت وحدة قياس اختيارية للمتغيرات المتطورة واستبدالها بوحدة RESERVE للمتغيرات الأساسية، دون الحاجة إلى تكوين أجهزة منفصل لكل متغير.
بدون معالجة الخيارات، يتحقق سيد DP من كل فتحة مكونة مقابل المحطة المادية عند بدء التشغيل؛ أي عدم تطابق يمنع المحطة من الدخول في وضع التشغيل.
معها، تبدأ المحطة بشكل طبيعي بغض النظر عن الوحدات الاختيارية الموجودة، ويكتشف البرنامج التكوين المثبت من خلال بايت الحالة لكل فتحة.
س1: تم استبدال AA05 بـ AA06. هل هما قابلان للتبديل مباشرة في محطة موجودة؟
نعم، AA06 هو بديل مباشر للأجهزة لـ AA05. الأبعاد المادية، هندسة التركيب، موصل PROFIBUS، والسلوك الوظيفي متطابقون.
قدم AA06 تحسينات طفيفة في البرامج الثابتة والأجهزة، ولكن التغيير شفاف لتكوين أجهزة سيد DP ولمشروع STEP 7 — لا يلزم إعادة التكوين عند استبدال AA06 بـ AA05 معطل.
س2: كيف يتم تعيين عنوان محطة PROFIBUS على IM 151-1 القياسي؟
يتم تعيين عنوان PROFIBUS عبر محدد عنوان دوار يمكن الوصول إليه من واجهة الوحدة الأمامية — عادةً باستخدام مفك براغي صغير.
يحدد المحدد عنوان المحطة من 1 إلى 125 في الأجهزة.
يجب أن يتطابق العنوان مع القيمة المخصصة لهذا العبد في تكوين أجهزة سيد DP في STEP 7.
عدم التطابق يضيء مؤشر BF ويمنع المحطة من المشاركة في دورة ناقل PROFIBUS حتى يتم تصحيحه.
س3: ما هو الحد الأقصى لطول الكابل بين هذه الوحدة وسيد PROFIBUS DP؟
يعتمد الحد الأقصى لطول كابل PROFIBUS على معدل الباود المحدد.
عند 12 ميجابت/ثانية، يبلغ طول المقطع الأقصى 100 متر؛ عند 1.5 ميجابت/ثانية يمتد إلى 200 متر؛ عند 187.5 كيلوبت/ثانية يصل إلى 1000 متر؛ عند 9.6 كيلوبت/ثانية الحد الأقصى هو 1200 متر.
هذه أطوال مقاطع — مع المكررات، يمكن تحقيق مسارات ناقل إجمالية أطول. يلزم استخدام كابل Siemens PROFIBUS القياسي (6XV1830-0EH10 أو ما يعادله) مع التدريع والإنهاء الصحيحين في كل طرف من كل مقطع.
س4: هل يمكن تحديث البرامج الثابتة على IM 151-1 AA05، وكيف؟
يتم إجراء تحديثات البرامج الثابتة عبر PROFIBUS DP باستخدام وظيفة تحديث البرامج الثابتة في STEP 7. يتم توزيع ملف التحديث (تنسيق *.UPD) بواسطة Siemens عبر بوابة دعم الصناعة. أثناء التحديث، يقوم سيد DP بتنزيل صورة البرامج الثابتة إلى وحدة الواجهة عبر اتصال PROFIBUS المباشر؛ تطبق الوحدة التحديث وتعيد التشغيل.
لا يلزم وجود أجهزة إضافية.
لاحظ أن تحديثات البرامج الثابتة لجيل AA05 قد تكون لها قيود مقارنة بـ AA06، ويجب التحقق من وثائق Siemens لإصدار البرنامج الثابت المحدد قبل المتابعة.
س5: ما هو تبادل البيانات المباشر (الناشر)، وما هي بيانات وحدات ET 200S التي يمكن نشرها؟
في وضع الناشر، تضع IM 151-1 AA05 بيانات الإدخال الخاصة بها على ناقل PROFIBUS في فتحة محددة في دورة DP، بشكل مستقل عن التبادل العادي بين السيد والعبد.
تقوم عبيد DP الأخرى على نفس المقطع — المكونة كمشتركين — بقراءة هذه البيانات مباشرة.
البيانات المنشورة هي منطقة الإدخال الكاملة البالغة 244 بايت لمحطة ET 200S.
أي بيانات تظهر في صورة الإدخال العملية للمحطة — مدخلات رقمية، قياسات تناظرية، ردود فعل بادئ المحرك — يتم تضمينها في البيانات المنشورة ومتاحة للمشتركين دون تدخل برنامج السيد.
