جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

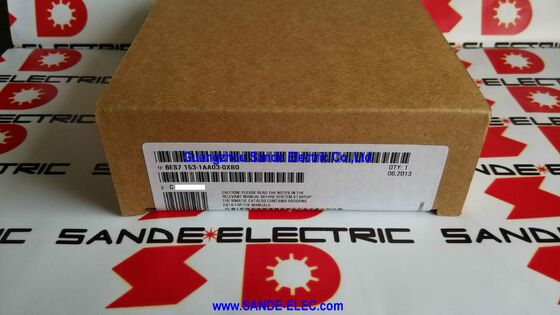

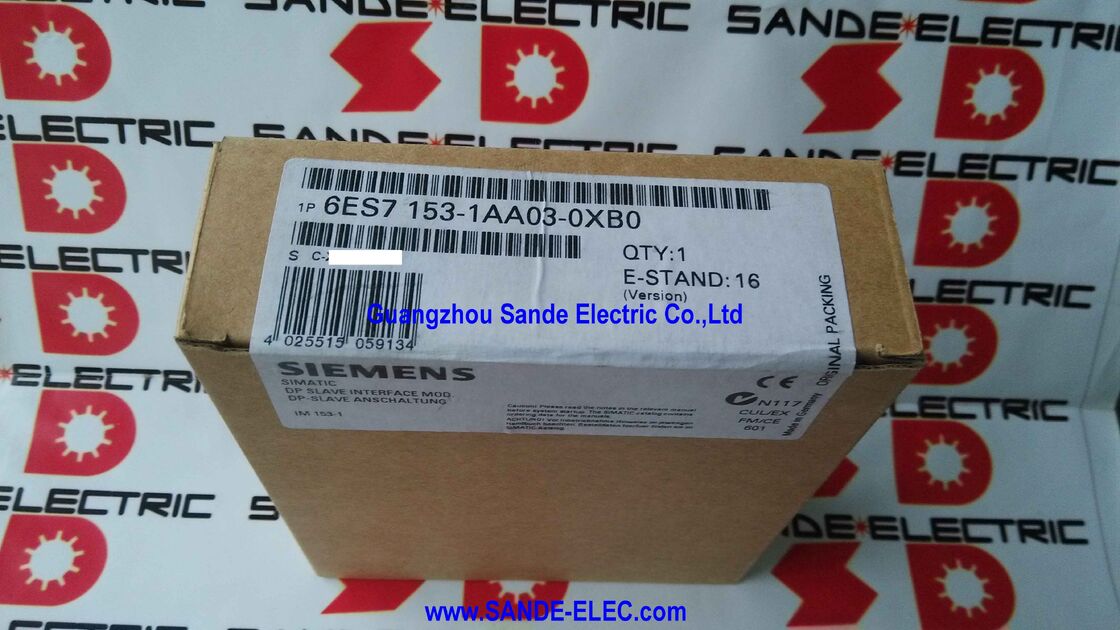

| رقم الموديل | 6ES7153-1AA03-0XB0 |
IM 153-1 DP ST هي وحدة واجهة PROFIBUS DP الموجودة على رأس كل محطة إدخال/إخراج موزعة ET 200M. بدونها، لا تحتوي وحدات الإشارة في الحامل ET 200M على اتصال بالشبكة - IM 153-1 هو ما يجعل المحطة مرئية لـ PROFIBUS DP الرئيسي، ويدير تبادل بيانات الإدخال/الإخراج الدوري، ويوزع بيانات الاتصال على وحدات الإشارة S7-300 المثبتة على اللوحة الإلكترونية المعززة الداخلية للمحطة.
إن IM 153-1 DP ST هو البديل القياسي - وليس الميزة العالية (IM 153-2 HF). وهو يدعم ما يصل إلى 8 وحدات إشارة S7-300 لكل محطة، والتبادل الدوري القياسي PROFIBUS DP، وتشخيصات المحطة الأساسية. لا يوجد تكرار، ولا يوجد وضع متزامن، ولا توجد خدمات غير دورية DP V1. بالنسبة للتركيبات التي تحتاج فيها المحطة فقط إلى تبادل إدخال/إخراج دوري موثوق دون مزامنة التوقيت أو إدارة ذكية للأجهزة، يوفر IM 153-1 DP ST كل ما هو مطلوب بتكلفة وتعقيد أقل من متغير HF.
ويضمن وقت الطاقة المخزن البالغ 5 مللي ثانية استمرار الوحدة في العمل من خلال انخفاضات العرض القصيرة - وهي اضطرابات عابرة في وحدة إمداد خزانة التيار المستمر بجهد 24 فولت والتي تعد شائعة في محولات التردد القريب ومعدات بدء تشغيل المحرك. يتم سد الانقطاعات القصيرة التي قد تتسبب في توقف المحطة عن حافلة PROFIBUS وتتطلب إعادة التشغيل دون فقدان البيانات.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7153-1AA03-0XB0 |
| تعيين | ايم 153-1 دب ST |
| الأعلى. وحدات | 8 وحدات S7-300 |
| إمداد | 24 فولت تيار مستمر (الحد الأدنى 20.4 فولت) |
| الأعلى. حاضِر | 350 مللي أمبير عند 24 فولت تيار مستمر |
| الطاقة المخزنة | 5 مللي ثانية |
| فقدان الطاقة | 3 واط نموذجي |
| بروفيبوس | ما يصل إلى 12 ميجابت/ثانية |
خزانة الإدخال/الإخراج الموزعة في قسم الآلة:تم تركيب حامل ET 200M في لوحة فرعية محلية بالقرب من قسم الماكينة، ومتصل بوحدة المعالجة المركزية S7-300 أو S7-400 الرئيسية عبر PROFIBUS DP. يدير IM 153-1 DP ST الاتصال من كابل PROFIBUS الرئيسي؛ يتم توصيل الأسلاك الميدانية لأجهزة الاستشعار والمحركات في هذا القسم محليًا.
الاستبدال في الأنظمة القائمة على PROFIBUS:يستمر إنتاج العديد من أنظمة S7-300 وS7-400 وPCS 7 المبنية حول PROFIBUS DP مع محطات ET 200M. عندما تفشل IM 153-1، يؤدي استبدالها بنفس IM 153-1 DP ST إلى استعادة المحطة دون أي تغيير في التكوين - يتم تعيين عنوان PROFIBUS عبر مفتاح دوار ليطابق العنوان الأصلي، ولا يتم إزعاج بنك وحدة الإشارة الموجود أسفله.
اللوحات الميدانية لصناعة العمليات:يعد ET 200M المزود بـ IM 153-1 DP ST قياسيًا في صناديق التوصيل الميدانية الخاصة بصناعة العمليات حيث تتصل أجهزة الإرسال التناظرية والأجهزة الميدانية المنفصلة بصندوق PROFIBUS DP. يتعامل ما يصل إلى 8 وحدات إشارة لكل محطة مع عدد معقول من الأجهزة الميدانية من نقطة توزيع واحدة.
إدخال/إخراج قياسي فعال من حيث التكلفة دون تكرار:عندما تتم إدارة توفر المحطة أثناء تجاوز فشل وحدة التحكم على المستوى الرئيسي PROFIBUS (S7-400H مع DP الرئيسي المزدوج)، غالبًا ما تكون محطات IM 153-1 DP ST القياسية كافية. تقع بنية التكرار في الجانب الرئيسي؛ تقوم المحطة ببساطة بإعادة الاتصال بالسيد النشط.
س1: كيف يختلف IM 153-1 DP ST عن IM 153-2 HF؟
يدعم IM 153-1 DP ST ما يصل إلى 8 وحدات S7-300 مع تبادل PROFIBUS DP الدوري القياسي فقط - بدون تكرار، بدون وضع متزامن، بدون خدمات DP V1 غير الدورية، بدون طابع زمني. يدعم IM 153-2 HF ما يصل إلى 12 وحدة، وتكرار المحطة (اتصال متكرر DP مزدوج)، والوضع المتزامن، والوصول إلى المعلمات غير الدورية DP V1. حدد IM 153-1 DP ST للتركيبات القياسية؛ IM 153-2 HF للمحطات التي تتطلب التكرار أو التشغيل المتزامن.
س2: كيف يتم تعيين عنوان محطة PROFIBUS؟
عبر محدد عنوان دوار على الوجه الأمامي للوحدة. قم بتعيين العنوان ليطابق القيمة المخصصة لهذا العبد في تكوين أجهزة STEP 7 الخاصة بـ DP master. يؤدي عدم التطابق بين المحدد الفعلي والعنوان الذي تم تكوينه إلى تنشيط مؤشر LED BF (خطأ الناقل) ويستثني المحطة من دورة ناقل PROFIBUS حتى يتم تصحيحه.
س3: ماذا يحدث لمخرجات ET 200M في حالة فقدان اتصال PROFIBUS؟
تنتهي صلاحية مراقبة PROFIBUS للوحدة عند عدم تلقي برقية DP صالحة خلال المهلة التي تم تكوينها. عند انتهاء المهلة، تدخل محطة ET 200M في حالة آمنة - تقوم وحدات الإخراج عادةً بإلغاء تنشيط جميع المخرجات أو الاحتفاظ بالقيم الأخيرة اعتمادًا على كيفية تعيين معلمات الوحدة في تكوين أجهزة الخطوة 7. الاستجابة قابلة للتكوين لكل محطة أثناء التشغيل.
س4: هل يمكن استخدام وحدات الإشارة S7-300 من أي مراجعة مع IM 153-1 DP ST؟
نعم. يتوافق IM 153-1 DP ST مع المجموعة الكاملة من S7-300 SM (وحدات الإشارة)، وFM (وحدات الوظائف)، وCP (معالجات الاتصالات) التي تتلاءم مع حامل ET 200M، حتى الحد الأقصى المكون من 8 وحدات. تأكد من التوافق لأي وظيفة متخصصة أو وحدات اتصال مع وثائق منتج Siemens.
س5: أين يتم الحصول على 6ES7153-1AA03-0XB0؟
من خلال ما بعد البيع Siemens ET 200M - قنوات خدمة Siemens وتجار قطع غيار الأتمتة الصناعية والموردين الفائضين الذين تم اختبارهم. إن IM 153-1 AA03-0XB0 عبارة عن وحدة واجهة ET 200M منتشرة على نطاق واسع؛ توافر ما بعد البيع موثوق به بشكل عام. تأكد من رقم الجزء الكامل بما في ذلك مراجعة AA03-0XB0 من ملصق الوحدة المثبتة - مراجعات IM 153-1 المجاورة (AA00، AA01، AA02) متوافقة وظيفيًا ولكن AA03 هي أحدث مراجعة في هذه السلسلة.
