جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

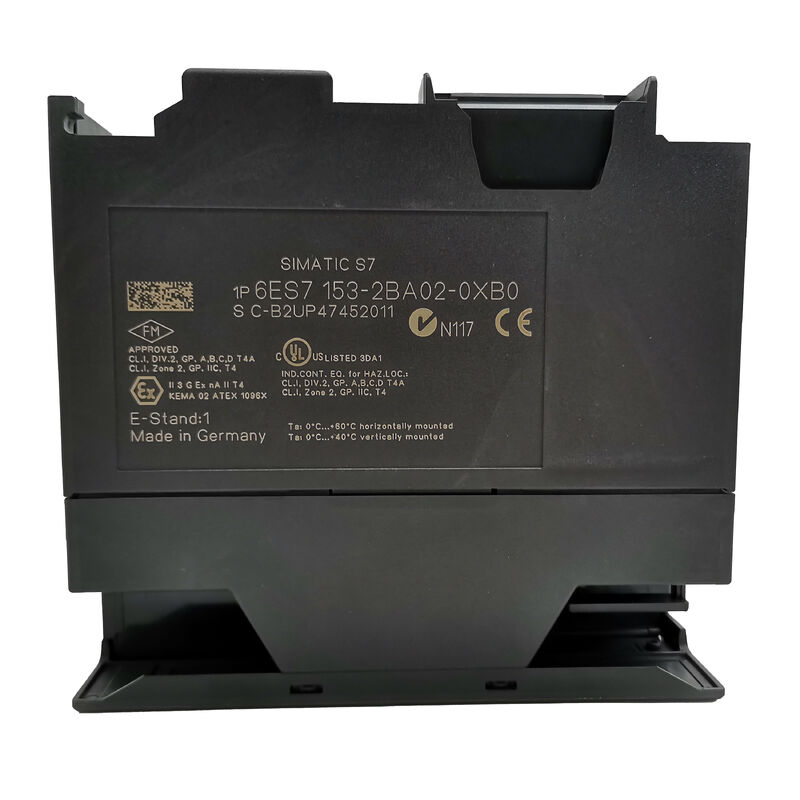

| رقم الموديل | 6ES7153-2BA02-0XB0 |
توجد العديد من متغيرات IM 153-2 ضمن عائلة ET 200M، وهي تختلف بطرق تؤثر على تصميم النظام أكثر مما توحي به أسمائها المتشابهة. يحتل 6ES7153-2BA02-0XB0 المركز الأول في التسلسل الهرمي لقدرات IM 153-2:
| ميزة | ايم 153-1 (1AA03) | ايم 153-2 (2AA02) | اي ام 153-2 اتش اف (2BA02) |
|---|---|---|---|
| الأعلى. وحدات | 8 | 8 | 12 |
| التكرار | لا | نعم | نعم |
| الطابع الزمني | لا | 10 مللي ثانية | متزامن |
| رابط DP/PA | لا | لا | نعم |
| هارت الموسعة | لا | لا | نعم |
| وحدات 64 قناة | لا | لا | نعم |
تعد سعة المحطة المكونة من 12 وحدة هي الميزة العملية الأولى. تتعامل المحطة القياسية المكونة من 8 وحدات مع معظم التكوينات. تخدم المحطة المكونة من 12 وحدة تركيبات ذات وحدات إدخال/إخراج تناظرية كثيفة، أو مجموعات من الوحدات الرقمية والتناظرية والوظيفية، أو العقد ذات الأجهزة الثقيلة حيث يفرض الحد المكون من 8 وحدات تقسيم مجموعة الإدخال/الإخراج المنطقية إلى محطتين منفصلتين.
يعد توافق DP/PA Link وY-Link هو عامل التمييز الرئيسي الثاني. لا يمكن استخدام متغير 2AA02 في بنيات DP/PA Link - فقط سلسلة 2BA يمكن أن تكون بمثابة وحدة الواجهة داخل DP/PA Link أو Y-Link. بالنسبة لأنظمة أتمتة العمليات التي تدمج الأجهزة الميدانية PROFIBUS PA (أجهزة إرسال الضغط والتدفق مع اتصالات PA) من خلال رابط DP/PA، فإن 2BA02 هي المواصفات الصحيحة.
| المعلمة | قيمة |
|---|---|
| الأعلى. وحدات | 12 |
| إمداد | 24 فولت تيار مستمر |
| الحالي (الحد الأقصى) | 600 مللي أمبير |
| فقدان الطاقة | 5.5 واط |
| الطابع الزمني | متزامن، يصل إلى 128 مدخلاً |
| إشارات لكل فتحة | 32 (دعم وحدة 64 قناة) |
| هارت | المتغيرات الثانوية الموسعة |
| رابط DP/PA | متناسق |
| معرف البائع | 801إيه |
| أبعاد | 117 × 40 × 125 ملم |
| وزن | 0.36 كجم |
يدعم 2BA02 الطوابع الزمنية المتزامنة لما يصل إلى 128 إشارة إدخال رقمية عبر محطة مكونة من 12 وحدة، مع ما يصل إلى 32 إشارة لكل فتحة فردية. يعمل الوضع المتزامن على مزامنة التقاط بيانات الوحدة مع دورة ناقل PROFIBUS DP - يتم وضع طابع زمني للأحداث بالنسبة لساعة الناقل، وليس إلى مؤقت محلي يعمل مجانًا. يوفر هذا مرجعًا زمنيًا يتوافق مع دورة برنامج وحدة التحكم بدلاً من انحراف الساعة المستقل على مستوى الوحدة النمطية.
بالنسبة لتسجيل تسلسل الأحداث في محطات المعالجة - إعادة بناء الترتيب الدقيق لأجهزة الإنذار، أو تغييرات حالة الصمام، أو رحلات التعشيق بعد وقوع حادث - يوفر الطابع الزمني المتزامن دقة الطب الشرعي التي لا تستطيعها الطوابع غير المتزامنة مقاس 10 مللي ثانية. تعتمد التطبيقات، بما في ذلك أنظمة حماية محطات توليد الطاقة، وأقفال أمان المصافي، وتسجيل أحداث العمليات المجمعة، على هذه الإمكانية.
المتغيرات الثانوية HART الموسعة:يتضمن نقل HART القياسي المتغير الأساسي وبيانات العملية المحدودة. يعمل 2BA02 على توسيع إنتاجية بيانات HART لتشمل المتغيرات الثانوية - قياسات إضافية من أجهزة إرسال متعددة المتغيرات (الضغط ودرجة الحرارة والتدفق من أداة واحدة) بدون أسلاك إضافية. تتوفر هذه القيم الإضافية في بيانات عملية المحطة لبرنامج التحكم.
مبادرة الرقيق لـ Drive ES و Switch ES:يمكن للوحدة أن تبدأ بشكل مستقل اتصال PROFIBUS DPV1 غير الدوري - حيث ترسل الطلبات إلى Drive ES (الوصول إلى معلمات محرك الأقراص) وSwitch ES (مجموعة المفاتيح الكهربائية الذكية) دون انتظار DP الرئيسي لبدء المعاملة. وهذا يقلل من زمن الوصول لدورات قراءة/كتابة المعلمات في تطبيقات إدارة معلمات محرك الأقراص.
محطات ربط DP/PA في أتمتة العمليات:تتصل أدوات العملية الموجودة على PROFIBUS PA بوحدة التحكم S7 عبر رابط DP/PA. يعمل 2BA02 كوحدة واجهة لقسم الإدخال/الإخراج ET 200M الخاص بـ DP/PA Link - وهو التكوين الذي لا يستطيع 2AA02 دعمه.
عقد الأجهزة الكثيفة:12 وحدة تناظرية في خزانة تنظيم الأجهزة المركزية - الضغط ودرجة الحرارة والتدفق ومدخلات المستوى - كل ذلك ضمن محطة ET 200M واحدة. يسجل الطابع الزمني المتزامن تسلسل تغييرات متغير العملية أثناء الأحداث المضطربة.
مراقبة القيادة باستخدام أدوات هارت:حالة محرك VFD عبر مبادرة Slave + بيانات جهاز إرسال HART متعدد المتغيرات عبر متغيرات ثانوية ممتدة - كلاهما متاح من محطة 2BA02 واحدة بدون أجهزة إضافية.
س1: ما هو الفرق الوظيفي بين 2BA02 و2BA82 (6ES7153-2BA82-0XB0)؟
كلاهما متغيرات IM 153-2 HF تدعم 12 وحدة، والتكرار، والختم الزمني المتزامن، ورابط DP/PA. يعد 2BA82 بمثابة مراجعة لاحقة للأجهزة مع خصائص كهربائية محدثة قليلاً (تصنيف تيار 650 مللي أمبير مقابل 600 مللي أمبير) وبرامج ثابتة منقحة. بالنسبة للأنظمة المثبتة التي تستخدم 2BA02، يحافظ الاستبدال المباشر لـ 2BA02 على توافق متطابق للبرامج الثابتة. يوفر الطراز 2BA82 والطراز اللاحق 2BA10 نفس الإمكانات الوظيفية.
س2: لماذا يتوافق 2BA02 مع رابط DP/PA عندما لا يكون 2AA02 متوافقًا؟
يتطلب رابط DP/PA أن تدعم وحدة الواجهة خدمات DPV1 غير الدورية والتشخيصات الموسعة وملف تعريف PROFIBUS DP المحدد المحدد لتشغيل DP/PA Link. تطبق سلسلة 2BA إمكانات DPV1 الموسعة هذه. لا تتضمن سلسلة 2AA امتدادات ملف تعريف DPV1 من الجانب التابع المطلوبة لوظيفة واجهة رابط DP/PA. يعد هذا اختلافًا في بنية البرامج الثابتة والأجهزة، وليس إعدادًا للتكوين.
س3: هل يمكن تركيب وحدات FM وCP في الفتحات الـ 12، أم وحدات الإشارة فقط؟
يمكن لأي مجموعة من وحدات الإشارة S7-300 (SM)، والوحدات الوظيفية (FM)، ومعالجات الاتصالات (CP) التي تم إصدارها لاستخدام ET 200M أن تملأ الفتحات الـ 12. تعمل عدادات FM 350-1/2 ووحدات تحكم كاميرا FM 352 ووحدات CP لـ PROFIBUS أو AS-Interface في محطة 2BA02 كما تفعل في حامل S7-300 المركزي. يجب ألا يتجاوز العدد الإجمالي لـ SM + FM + CP مجتمعة 12.
س4: إلى ماذا يشير عنوان محطة PROFIBUS 801Eh؟
801Eh هو معرف البائع (معرف الشركة المصنعة وعائلة الجهاز) المشفر في ملف GSD لهذه الوحدة. يظهر في أداة تكوين شبكة PROFIBUS DP ويؤكد هوية الوحدة عندما يقوم DP الرئيسي ببناء جدول المحطة الخاص به. يتم تعيين عنوان ناقل PROFIBUS الفعلي (1–125) بشكل مستقل عبر مفتاح DIL الموجود على الوجه الأمامي للوحدة.
س5: ما هي أداة البرمجة التي تقوم بتكوين محطة 2BA02 في مشروع S7؟
الخطوة 7 يتعامل تكوين الأجهزة HW (الكلاسيكي) أو TIA Portal مع محطة ET 200M - حيث يقوم بتعيين عنوان PROFIBUS، وتكوين الوحدات النمطية التي تشغل الفتحات، وتمكين الطابع الزمني ومعلمات HART. يجب تثبيت ملف GSD الخاص بـ 2BA02 في بيئة البرمجة قبل ظهور الوحدة في كتالوج الأجهزة. تتوفر ملفات GSD من مستودع وثائق المنتج.
