جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

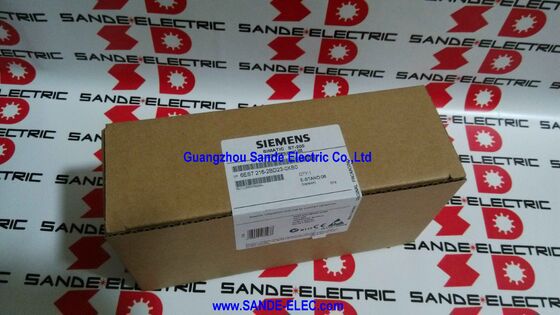

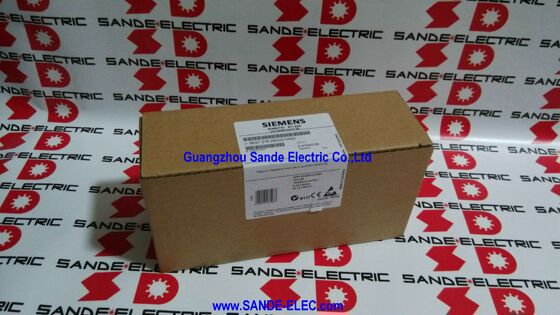

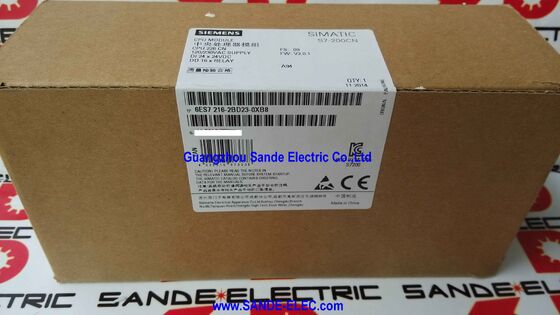

| رقم الموديل | 6ES7216-2BD23-0XB0 |
وحدة المعالجة المركزية 226 هي جهاز التحكم المدمج ذو أعلى قدرة في مجموعة S7-200.أربعة وعشرون مدخلًا رقميًا و 16 مخرجًا إرساليًا متكاملًا مباشرةً في علبة وحدة المعالجة المركزيةلتطبيقات تحكم الآلة التي تناسب هذه العدد من الإدخالات والإخراجات، يوفر وحدة المعالجة المركزية 226 حلًا كاملًا دون أي وحدة توسيع.
نسخة الطاقة المتغيرة تستقطب طاقتها التشغيلية مباشرة من 100V230V AC.هذا يزيل الحاجة إلى منفصل 24 فولت توفير الطاقة المتردد وضع التبديل لمعالجة المعالجة المركزية في الألواح حيث التيار المتردد الرئيسية هي توزيع الطاقةلا تزال الألواح الأوسع التي تستخدم إمدادات AC وDC تستفيد من عدد أقل من المكونات ، وتصميم أبسط.
ستة عشر مخرج رله تغطي أوسع مجموعة من الأحمال: ملفات بدء المحرك في 230 فولت AC ، صمامات الكهربائية في 24 فولت DC ،مصابيح مؤشرات في الجهد المختلط جميعها متصلة بمواصلات الإرسال دون مخاوف متطابقة للجهد أو الأجهزة المتداخلةيتم عزل جهات الاتصال بالمرور عن مصدر التغذية المنطقي لمعالج المعالجة المركزية ، مما يحمي PLC من عواصف الجهد على مستوى المجال على جانب الحمل.
هناك منفذان RS-485 هما العمود الفقري للاتصالات. الميناء 1 هو اتصال برمجة PPI لـ STEP 7 Micro / WIN. الميناء 2 قابل للبرمجة من قبل المستخدم Modbus RTU للمحركات والأدوات، أو Freeport لأجهزة بروتوكول ASCII المخصصة. مع 7 فتحات وحدات التوسيع المتاحة (الحد الأقصى في عائلة S7-200) ،ويتم قياس وحدة المعالجة المركزية 226 للتعامل مع المنشآت الكبيرة عندما لا يكون الإدخال / الإخراج الداخلي كافياً.
| المعلم | القيمة |
|---|---|
| المدخلات الرقمية | 24 × 24 فولت DC |
| المخرجات الرقمية | 16 × اتصال الإرسال |
| ذاكرة البرنامج | 16/24 كيلوبايت |
| ذاكرة البيانات | 10 كيلو بايت |
| المعروض | 100 و230 فولت متردد |
| منافذ RS-485 | 2 (PPI + قابل للبرمجة من قبل المستخدم) |
| الحد الأقصى للتوسع | 7 وحدات |
| فقدان الطاقة | 17 واط |
| الوضع | الاحتياطي المقطوع |
أنظمة التعبئة والنقل:عدد إدخال / إخراج محلي مرتفع يدير مدخلات المستشعرات ومواصلات المحركات وبوابات الرفض والمؤشرات. يربط منفذ RS-485 الثاني نص مشغل
شاشة عرض أو لوحة HMI دون استهلاك منفذ برمجة.
محطات الضخ ومراقبة المرافق:يتم توصيل جهات الاتصال الضغطية والمستوى والجريان إلى 24 مدخلًا؛ ويتم توصيل جهات الاتصال بمحركات المضخة والصمامات الكهربائية إلى مخرجات المرور.توفير التيار المتردد يسهل تصميم اللوحة للمنشآت دون توزيع 24 فولت متردد.
العمليات المتصلة بـ Modbus:يدير منفذ RS-485 القابل للبرمجة من قبل المستخدم Modbus RTU master إلى محرك سرعة متغيرة، عداد الطاقةأو جهاز إرسال تشبيه عن بُعد معالجة من خلال مكتبة Modbus لـ STEP 7 من Micro/WIN دون رمز مخصص.
صيانة آلة S7-200 القديمةتم نشر وحدة المعالجة المركزية 226 على نطاق واسع خلال 2000s. استبدال متطابق يحافظ على خريطة عناوين إدخال / إخراج على متن وتركيب الموانئ المتسلسلة،تقليل وقت إعادة التشغيل وتعديل البرنامج.
س1: ما هو اللاحظة -0XB0 وكيف تختلف عن -0XA0؟
-0XB0 هو متغير S7-200 المصنوع في الصين مع شهادة CE. -0XA0 هو المتغير المصنوع في أوروبا مع شهادات CE بالإضافة إلى UL / cUL.كلاهما متطابقة كهربائياً ووظيفياً، نفس الذاكرة، نفس واجهة RS-485. هم بدائل مباشرة لمعظم التطبيقات؛ تأكيد متطلبات التصديق لموقع التثبيت.
س2: ما هي وحدات التوسيع المتوافقة، وكم عدد يمكن إضافتها؟
يتم توصيل ما يصل إلى 7 وحدات توسيع عبر حافلة التوسيع على الجانب الأيمن. الأنواع المتاحة: وحدات المدخلات والإخراج الرقمية (المرور والترانزستور) ، وحدات الإدخال / الإخراج التناظرية ، وحدات RTD ووحدات الحرارة ،و الوحدات الخاصة. تدعم وحدة المعالجة المركزية 226 كاملة 7 وحدات أقصى قدرة التوسع الأكبر في عائلة S7-200.
س3: ما هي بيئة البرمجة المطلوبة؟
خطوة 7 ميكرو/WIN البرنامج المخصص S7-200. لا خطوة 7 الكلاسيكية (لـ S7-300/400) ولا برنامج TIA Portal (لـ S7-1200/1500) البرنامج S7-200. خطوة 7 ميكرو/WIN يدعم منطق السلم، FBD،و قائمة البيانات، بالإضافة إلى مكتبات وحدة المعالجة المركزية المدمجة لـ PID ، Modbus ، العد عالي السرعة ، و PTO / PWM.
السؤال 4: ما هي البروتوكولات التي يدعمها منفذ RS-485 الثاني؟
في وضع Freeport: منفذ متسلسل كامل يتم التحكم به بواسطة البرنامج ، أي بروتوكول قائم على ASCII أو RTU. قدم 7 يوفر Micro / WIN كتلة مكتبة لبرنامج Modbus RTU master و slave وبروتوكول USS لدراجات Siemens.وضع PPI لوحة HMI من سيمنز. لا يدعم الميناء PROFIBUS DP بدون وحدة CP إضافية.
السؤال 5: من أين يأتي 6ES7216-2BD23-0XB0؟
من خلال سوق S7-200 الخلفية الموردين الأتمتة القديمة، تجار الفائض الصناعي، ومتوزعين S7-200 المتخصصة قطع الغيار على مستوى العالم.وحدة المعالجة المركزية 226 هي واحدة من أكثر S7-200 متوافرةتأكد من الاختلاف -0XB0 وتحميل البرنامج من خطوة 7 ميكرو/WIN النسخ الاحتياطي في وحدة الاستبدال بدلا من الاعتماد على الاحتفاظ بالبرنامج.
