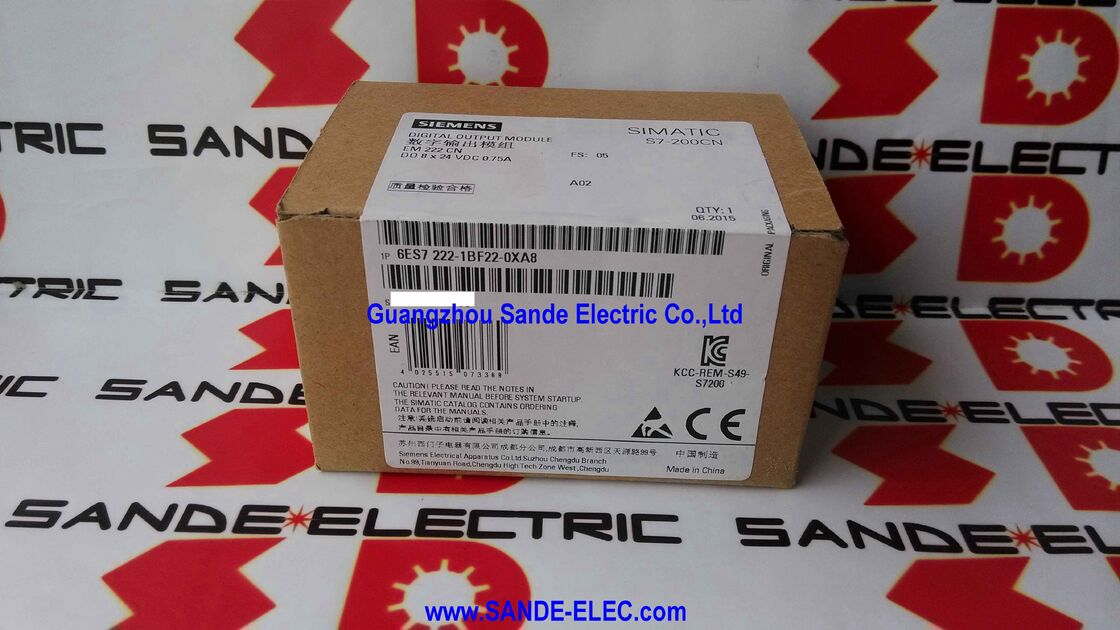

وحدات تحكم 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7222-1BF22-OXA8

سيمنز 6ES7222-1BF22-0XA8∙ SIMATIC S7-200 CN EM 222 8 خروجات الترانزستور 24VDC، 0.75A، محمية للدوائر القصيرة، S7-22X CPU فقط، موافقة CE، الصين

نظرة عامة

الـسيمنز 6ES7222-1BF22-0XA8هي وحدة توسيع إخراج ترانزستور 24 فولت متزامن من ثماني قنوات لمنصة SIMATIC S7-200 CN micro-PLC.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation، فإن إصدار الترانزستور يتحول إلى حمولات 24VDC من خلال ترانزستورات أشباه الموصلات بسرعة ميكرو ثانية مع حماية الإلكترونية المدمجة للخطأ.

قرار الترانزستور مقابل المرور هو واحد من أول خيارات اختيار الإخراج في أي تصميم توسيع PLC،وفهمها بشكل صحيح هو أكثر أهمية من أي فرق مواصفات أخرى بين الوحدتين.

إنتاج الترانزستور يتحول في نطاق 100 ¢ 300 ميكرو ثانية ¢ حوالي 10،000 مرة أسرع من اتصال المرور.

بالنسبة للمخرجات التي يجب أن تولد نبضات (تحكم المحركات الخطوة ، محاكاة مقياس التدفق ، تحكم سرعة PWM) ، هذه السرعة ليست اختياريّة ، إنها متطلبة فيزيائيّة لا يمكن أن تلبي إلا مخرجات الحالة الصلبة.

لا يمكن ببساطة أن تفتح وتغلق جهة اتصال الإرسال بسرعة كافية لإنتاج نبض نظيف في ترددات أعلى من بضعة عشرات من هرتز.

الحماية الإلكترونية للدائرة القصيرة في الترانزستور EM 222 تضيف طبقة تحمل خطأ لا يمكن أن تتناسب مع مخرجات المرور.

عندما يخلق خطأ في الأسلاك الدائرة القصيرة على مخرج الترانزستوردائرة استشعار التيار في أشباه الموصلات تكتشف التيار الزائد وتغلق القناة المتضررة قبل حدوث تلف حرارييتعافى الترانزستور بمجرد إزالة الخطأ؛ تستمر الوحدة في العمل على جميع القنوات غير المتأثرة طوال حدث الخطأ.

على النقيض من ذلك ، يعتمد الدائرة القصيرة على مخرج الإرسال بالكامل على الفيوز الخارجي لإزالة الخطأ ‬ قد يتلف اتصال الإرسال في العملية ، مما يتطلب استبدال الوحدة.

المواصفات الرئيسية

إلى أين يأخذك 0.75A لكل مخرج

يحدد تصنيف التيار الخارجي 0.75A الأحمال التي يمكن أن تقودها هذه الوحدة مباشرة. العمل من خلال أنواع الأحمال الشائعة 24VDC:

تعتمد ملفات الإرسال القياسية 24VDC على 50 ′′ 100mA ′′ ضمن حد 0.75A ، ويمكن لكل مخرج ترانزستور تشغيل ملف إرسال واحد مع مساحة رأس كبيرة.إذا كان يجب تشغيل العديد من الملفات الكهربائية في وقت واحد على مخرجات مرتبطة، يظل التيار الإجمالي داخل حدود إمدادات الوحدة.

الصمامات الكهربائية النموذجية 24VDC تستخدم 200-400mA عند التشغيل.

مخرج ترانزستور 0.75A يتعامل مع هذه مع هامش للفائض،وسرعة التبديل العالية غالبا ما تكون ميزة صمامات الروائية على آلات التجميع والتعبئة قد تدور عشرات المرات في الدقيقة، يتجاوز بكثير حياة الاتصال بالمرورية في هذا المعدل.

مصابيح مؤشرات 24VDC تسحب 1050mA ؛ مصابيح LED الرائدة تسحب أقل من 30mA.

إنتاجات الترانزستور تدفع هذه بسهولة، وبالنسبة لإشارات المؤشر المعدلة (التمهل في معدلات محددة، الضبابية المتحكم بها من خلال PWM) ،التبديل السريع للترانزستور ضروري لتوليد أشكال موجة نظيفة.

حمولات تزيد عن 0.75A ‡ محركات DC صغيرة تعمل بشكل مباشر، السولينويديات عالية الطاقة،المواصلات الكبيرة مع لفائف 24VDC عالية التيار تتجاوز تصنيف مخرج الترانزستور ويجب أن تكون متواصلة من خلال رلاي 24VDC المتداخل مقاس للحمل.

الحماية الإلكترونية المدمجة للدائرة القصيرة ‬ التسامح العملي مع الخطأ

حماية القطع القصير في الترانزستور EM 222 تعمل كمحدد للتيار الذاتي.عندما يتجاوز التيار الخارجي عتبة الرحلة بسبب انقطاع اتصال قصير في الأسلاك الميدانية أو حمولة قصيرة ، تقلد الدائرة الحماية أو تتوقف عن التيار الخارجي.

تبقى القناة عادة غير نشطة حتى يدور برنامج PLC في الإخراج (يطفئه ، ثم يعود مرة أخرى) ، مما يعيد تمكين الترانزستور إذا تمت إزالة الخطأ.

في بيئة الإنتاج، هذا السلوك قيم لسببين.

أولاً ، لا تتلف الوحدة بسبب الخطأ ‬ على عكس اتصال المرور الذي قد يتم لحامه أو تآكل به بواسطة تيار الدائرة القصيرة غير المحمي ، فإن حماية الترانزستور تمنع التلف الحراري.القنوات الأخرى تستمر في العمل بشكل طبيعي ‬ خطأ في الأسلاك في مخرج واحد لا يؤثر على القنوات السبعة المتبقية أو بقية إدخال / إخراج الآلة.

يمكن تحديد القناة المعيبة والتحقيق في حين أن الآلة تستمر في تشغيل المخرجات غير المتأثرة.

هذا يتناقض مع الإرسال EM 222 ، حيث يعتمد الدائرة القصيرة على فيوز خارجي للحماية ، ويمكن أن يتلف اتصال الإرسال قبل تطهير الفيوز.

في التطبيقات التي تشكل فيها أخطاء أسلاك الإخراج خطرًا تشغيليًا واقعيًاأو الأنظمة التي يتم فيها فصل موصلات الأسلاك بشكل روتيني خروجات وحدة الترانزستور التي تحمي نفسها تمثل ميزة تشغيلية ذات مغزى.

S7-200 CN إنتاج الصين سياق التنوع

يحدد اللاحظة "-0XA8" هذا على أنه متغير S7-200 CN من الصين ، مصنع في الصين للأسواق التي تقبل شهادة CE.

وهو يعادل وظيفياً 6ES7222-1BF22-0XA0 المصنعة في أوروبا في جميع المواصفات الكهربائية ، وعدد الإدخالات والإخراجات ، وخصائص التبديل ، وتوافق حافلة S7-22X.تستخدم كلتا الاختلافات نفس بيئة البرمجة الميكرو / WIN STEP 7 ولا تتطلب أي تمييز في برنامج PLC.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

يشير تسمية "CN" إلى الطراز المنتج ولكنه لا يحمل أي تأثير وظيفي على المهندس الذي يقوم بتثبيت الوحدة وتشغيلها.

يمكن أن تتعايش متغيرات XA8 و XA0 في نفس سلسلة التوسع S7-22X دون أي عدم التوافق.

الأسئلة الشائعة

س1: هل يمكن لمخرجات ترانزستور 6ES7222-1BF22-0XA8 توليد نبضات الخطوة اللازمة للتحكم في المحرك الخطوي؟

يمكن أن تتحول مخرجات الترانزستور إلى ترددات كافية للعديد من تطبيقات المحركات الخطوة.صممت سيمنز خصيصًا وظيفة PTO (Pulse Train Output) الموجودة على متن وحدة المعالجة المركزية S7-200.0 و Q0.1 من وحدة المعالجة المركزية S7-22X لإنتاج نبضات المحركات الدبلوماسية عالية الأداء ، مع دعم أجهزة مخصصة للتحكم الدقيق في التردد وملامح التسارع / التباطؤ.

لإنتاج نبضات الخطوة الأساسية ، يجب استخدام مخرجات PTO المخصصة للمحاسبة.

مخرجات ترانزستورات وحدات التوسع مناسبة لإشارات الخطوات المساعدة (التوجيه ، التشغيل ، إعادة ضبط) أو للمحاور الثانوية حيث يمكن قبول التحكم البسيط.

س2: هل مخرجات الترانزستور PNP (مصدر) أو NPN (غرق) ، وهل يؤثر ذلك على التوافق مع الأجهزة الميدانية؟

تقوم وحدة خروج ترانزستور S7-200 EM 222 بإنتاج مخرجات PNP (مصدر)كل ترانزستور الخروج يربط محطة الإخراج مع إمدادات 24 فولت إيجابية التدفقات الحالية من محطة الإخراج، من خلال الحمل ، إلى الطرف السلبي (0 ف) من إمدادات 24 فولت.

هذا التكوين PNP مصدر متوافق مع الغالبية العظمى من الأحمال الصناعية 24VDC مصممة لإدخالات رقمية التبديل الإيجابي للإشارة (PNP).

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

السؤال 3: كيف يعيد حماية الدائرة القصيرة إعادة التشغيل بعد وجود خطأ تلقائيًا عندما يتم إزالة الخطأ ، أو هل يحتاج برنامج PLC إلى العمل؟

يعتمد سلوك الاسترداد الدقيق على تصميم دائرة الحماية وشدة الخطأ. في معظم التنفيذات ، بعد رحلة حماية الدائرة القصيرة ،الخروج لا يزال مغلقًا حتى لو تم إزالة العيب.

يجب على برنامج PLC تدوير الإخراج (اكتتاب "0" ثم "1" إلى بت الإخراج) لإعادة تفعيل الترانزستور. يمكن أيضًا إعادة تعيين الحماية من خلال دورة طاقة قصيرة لتزويد حمولة وحدة التوسع.

قبل إعادة التعيين the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

السؤال 4: هل يمكن خلط وحدة EM 222 الترانزستور مع وحدة EM 222 رلاي في نفس سلسلة توسيع S7-22X؟

أجل، حافلة التوسع S7-22X تقبل أي مزيج من المدخلات الرقمية والمخرجات الرقميةووحدات التوسع التناظرية ضمن الحد الأقصى لوحدة التوسع الإجمالية لمعالج المعالجة المركزية (7 وحدات لS7-224/224XP/226، 2 لـ S7-221/222).

رله EM 222 والترانزستور EM 222 يمكن أن تحتل مواقع مجاورة في نفس سلسلة التوسع،وبرنامج PLC يتعامل مع مخرجاتهم بشكل متطابق بايتات الإخراج المتتالية بغض النظر عما إذا كان نوع الإخراج الأساسي هو المرور أو الترانزستور.

هذه القدرة على الاختلاط والطابق تسمح لمصمم الآلة بتعيين مخرجات الإرسال إلى أحمال التيار المتردد ومحركات الدورة غير المتكررة ، ومخرجات الترانزستور إلى أحمال التيار المتردد عالية السرعة ، في غضون واحد ،سلسلة التوسع المدمجة.

س5: تم إيقاف إنتاج S7-200 CN. إلى متى ستكون وحدات EM 222 البديلة متاحة؟

أوقفت سيمنز رسمياً منصات S7-200 و S7-200 CN ، مع انتهاء المبيعات النشطة على نحو تدريجي على مدى عدة سنوات.

على الرغم من أن سيمنز لم تعد تزود هذه الوحدات من خلال قنوات المبيعات القياسية، فإن القاعدة المثبتة لمعدات S7-200 CN في جميع أنحاء العالم كبيرة،والسوق الثانوية، ومزودي التشغيل الآلي المتخصصين

بالنسبة للمواقع ذات المنشآت الكبيرة S7-200 CN ، فإن النهج العملي هو تحديد الوحدات الاحتياطية الحرجة (بما في ذلك طرازات ترانزستور EM 222 والمرورات) ، وتقييم مستويات المخزون الحالي ،واشتري وحدات إضافية لتغطية عمر المعدات المتوقع المتبقي من مخزونات الفائض المتاحة.
