جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

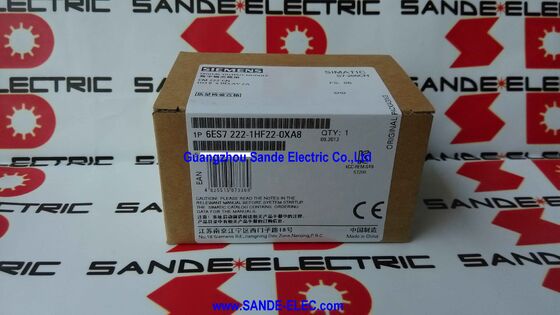

| رقم الموديل | 6ES7222-1HF22-0XA8 |
الـسيمنز 6ES7222-1HF22-0XA8هي وحدة التوسع ذات الخروج الثمانية للإرسال لعائلة SIMATIC S7-200 CN micro-PLC.يتم توصيله بالجانب الأيمن من وحدة المعالجة المركزية S7-22X أو السلاسل من خلال وحدة توسيع موجودة إضافة ثمانية جهات اتصال رله خالية من الإمكانات إلى قدرة النظام على الإخراج.
بالنسبة للعديد من تطبيقات التحكم في الآلات والمعدات الصغيرة التي بنيت حول منصة S7-200 CN على مدى العقدين الماضيين،ما زالت وحدة EM 222 الإرسال جزءاً أساسياً حتى الآن بعد أن تم إيقاف إنتاج المنصة نفسها.
السمة المميزة لهذه الوحدة هي نوع مخرج المرور. المرور هو مفتاح كهروميكانيكي: لفائف يتم تشغيله بواسطة الدائرة الخارجة لجهاز التحكم الآلي يؤدي إلى إغلاق مجموعة من الاتصالات الميكانيكية.
يتم فصل الاتصالات واللفائف كهربائياً - لا يوجد طريق تيار بينهما. هذه العزلة هي ما يجعل مخرج الإرسال متعدد الاستخدامات من منظور تسجيل المجال.الاتصالات الثمانية على إم 222 يمكن أن تتحول الأحمال التي تعمل في أي جهد حتى الحد الأقصى المسمى للإرسال، مستقلة عن فولتاج إمدادات PLC.
قناة واحدة يمكن أن تتحول 230VAC طوافة مصاب المحرك؛ القناة التالية، صمام الكهربائي 24VDC؛ التالية، 48VDC إشارة الطوارئ رلاي جميعها من وحدة التوسع نفسها،بدون أي تفاعل كهربائي بينهما.
هذه المرونة في الجهد تأتي مع القيود. اتصالات المرور تتحول في ميلي ثانية بدلا من الميكرو ثانية من خروج الترانزستور،مما يجعلها غير مناسبة لتطبيقات التبديل عالية التردد.
وعلاقات الإرسال ترتدي على مدى حياتها العمليةولكن أقل بكثير من الناحية الكهربائية عند التيار المسموح به مما يجعل الترانزستور EM 222 خيارًا أفضل لأي مخرج يجب أن يتحول بشكل متكرر.
| المعلم | القيمة |
|---|---|
| نوع الإخراج | اتصالات الإرسال |
| عدد المخرجات | 8 |
| تيار الخروج | 2A لكل اتصال |
| فقدان الطاقة | 2W نموذجي |
| حماية الدوائر القصيرة | لا شيء |
| الأبعاد (L × W × H) | 62×45×80ملم |
| الوزن | 0.25 كجم |
| وحدة المعالجة المركزية المتوافقة | S7-22X فقط |
| الموافقة | فقط CE |
| الوضع | الاحتياطي المقطوع |
في آلة 24VDC بحتة حيث يعمل كل جهاز تشغيل وصمام ومؤشر بـ 24V DC ، عادة ما تكون وحدة إخراج الترانزستور هي الخيار التقني الأفضلحماية الخطأ الإلكترونيةلكن معظم المنشآت الصناعية ليست 24VDC بحتة. لا تزال العديد من المصانع تشغل دوائر التحكم القديمة 230VAC أو 110VAC جنبا إلى جنب مع أنظمة 24VDC الحديثة.مصانع المعالجة تستخدم إشارات 48VDC أو 110VDC.
يمكن أن تستخدم أنظمة السلامة فولتات إمدادات مخصصة معزولة عن قوة التحكم العادية.
في هذه البيئات ذات الجهد المختلط the relay output module's electrical isolation between the PLC circuit and the switched load makes it the only practical choice for directly switching non-24VDC loads without additional interposing hardware.
وحدة EM 222 رله في آلة مع مزيج من 24VDC و 230VAC المخرجات كل من المقبضات من نفس الوحدة،مع كل اتصال رله يتم تبديلها بشكل فردي والجهد منفصل تماما عن طريق آلية رله.
تتطلب وحدة إخراج الترانزستور إرسالات خارجية للتعامل مع أحمال التيار المتردد، مما يضيف التكلفة ومساحة اللوحة والمكونات الإضافية إلى التصميم.
غياب حماية الدوائر القصيرة في مخرجات الاتصال بالمرور ليس عيبًا في التصميم ، بل هو جوهري في كيفية عمل اتصالات المرور. يعد اتصال المرور مسارًا موصلًا بسيطًا عند إغلاقه.ليس لديها آلية للكشف أو الحد من التيار.
الدائرة القصيرة على مخرج الإرسال تسبب تيار غير محدود حتى يقطعها جهاز حماية خارجي.
من أجل التثبيت الآمن ، يجب حماية كل قناة إخراج رله بواسطة فيوز خارجي أو مفكّك دائرة بحجم يحمي اتصال رله (تصنيف 2A) ، أسلاك المجال ، والحمل.مصابيح مصغرة مقاسها 1 ′′ 2A هي قياسية لدوائر خروج رله 24VDC.
بالنسبة للدوائر 230VAC ، توفر أجهزة قطع الدوائر المصغرة (MCBs) ذات التصنيف والخصائص المناسبة (عادة منحنى B أو C ، 1 ′′ 2A لتحملات الملفات الصغيرة) الحماية المطلوبة.
The protective device should be located as close to the expansion module's output terminal as practicable — typically on an adjacent fused terminal strip — to minimise the length of unprotected conductors.
في الممارسة العملية ، غالباً ما توفر الحمل نفسه الحماية الأساسية: مفكّك دائرة حماية المحرك يحمي الدائرة إلى رابط بدء المحرك.مصدر التأمين المدمج يحمي دائرة الصمام الكهربائي.
ما يهم هو أن يكون جهاز حماية من التصنيف المناسب في سلسلة مع كل دائرة إخراج رله.
تتمتع جهات الاتصال بالمروريات بعمر الخدمة المحدد الذي يعتمد على عدد العمليات وظروف الحمل في كل حدث التبديل. الحياة الميكانيكية (التبديل دون حمولة ،أو الأحمال الخفيفة جدا) عادة ما تكون في نطاق 10 مليون عملية.
الحياة الكهربائية في الظروف المسجلة 2A عند 24VDC أو ما يعادلها عادة ما تكون 100000 إلى 300000 عملية.
هذا يعني أن مخرج الإرسال هو الأنسب للمخرجات التي تتغير بشكل نادر: تسلسلات البدء / التوقف التي يتم تشغيلها بواسطة مدخلات المشغل ، إقرارات الإنذار ، أوامر المحرك بدء التحول ،أو عمليات الصمام التي يتم تشغيلها بالتلويح.
بالنسبة للمخرجات التي تدور مئات أو آلاف المرات في كل نوبة ، على سبيل المثال ، الصمامات الهوائية على خط التعبئة عالية السرعة ، قد تنتهي الحياة الكهربائية للرل في غضون أسابيع.يجب أن تستخدم هذه التطبيقات عالية الدورة ترانزستور EM 222 بدلا من ذلك.
نوع الحمل يؤثر أيضا على حياة الاتصال.
الحملات المتواصلة المقاومة (العناصر التدفئة ، المصابيح المقاومة) هي الأكثر حميدة. الحملات المتواصلة المؤثرة (الملفات الوسائطية ،السولينود) تولد ارتفاع في الجهد العكسي عند إيقاف التشغيل الذي يسبب قوس الاتصال.
تحميلات التيار المتردد (مواصلات المحركات والمحولات) تولد قوسًا في كل من صنعها وكسر الدوائر المتداخلة عبر الاتصالات تقلل من القوس وتطيل عمر الخدمة.
السؤال 1: كم وحدة EM 222 يمكن توصيلها بمعالج واحد S7-22X؟
تدعم وحدة المعالجة المركزية S7-224 و S7-224XP و S7-226 ما يصل إلى 7 وحدات توسيع إجماليًا (أي مزيج من المدخلات الرقمية والمخرجات الرقمية والوحدات التناظرية).
S7-221 و S7-222 محدودة بـ 2 وحدات توسيع لكل منها. Multiple EM 222 relay modules can be combined in the same station within these limits — a S7-226 with seven EM 222 relay modules would provide 56 relay output contacts in addition to the CPU's onboard outputs.
يجب أيضًا التحقق من تيار التوسع الداخلي لـ 5 فولت في وحدة المعالجة المركزية مقابل التيار الإجمالي الذي تستخدمه جميع وحدات التوسع المتصلة.
السؤال 2: هل يمكن لمخرجات EM 222 التبديل بين حمولة AC و DC على قنوات مختلفة في نفس الوقت؟
نعم، كل اتصال رله معزول كهربائياً، لا توجد مسار كهربائي مشترك بين الاتصالات. القناة 1 يمكن أن تغير لفائف موصلات 230 فولت، القناة 2 صمام الكهرباء الالكترونية 24 فولت،القناة 3 رله 48VDC، كل ذلك في وقت واحد دون أي تفاعل كهربائي بين الدوائر.
ممارسات السلكية السليمة (التسمية، وتجميعه حسب فولتاج الحمل، ومقاطع نهاية منفصلة لفئات فولتاج مختلفة) مهمة لضمان التثبيت والصيانة الآمنة.ولكن الكهربائية العزل بين اتصالات المرور يدعم بالكامل تشغيل الجهد المختلط.
س3: ما هو الفرق بين هذه الوحدة ومخرج الترانزستور EM 222 (6ES7222-1BF22-0XA8) ، وكيف يجب على المرء الاختيار بينهما؟
نسخة الإرسال تقوم بتبديل أي جهد (AC أو DC) حتى الحد الأقصى المسمى ، بسرعة التبديل بملي ثانية ، دون حماية إلكترونية من التيار الزائد. نسخة الترانزستور تقوم بتبديل 24VDC فقط ،في سرعات التبديل في الميكرو ثانية، مع حماية إلكترونية للاختصار.
اختر الإرسال عندما: تشمل الأحمال عوائق التيار المتردد أو عوائق غير 24VDC ، وتتطلب العزلة الكهربائية ، أو تردد التبديل منخفض.
اختيار الترانزستور عندما: جميع الأحمال هي 24VDC ، تحتاج إلى التبديل السريع أو عالية التردد (نبضات خطوة ، PWM ، صمامات هوائية تدور عدة مرات في الدقيقة) ،أو حياة اتصال طويلة دون صيانة مهمة.
السؤال 4: هل 6ES7222-1HF22-0XA8 (CN ، CE فقط) معادلة كهربائياً لـ 6ES7222-1HF22-0XA0 (الإنتاج الأوروبي ، الموافقات الكاملة) ؟
نعم، المواصفات الكهربائية، عدد الإخراجات، تصنيفات الاتصال، وتوافق حافلة التوسع S7-22X هي نفسها.
الفرق هو فقط في شهادة المنتج: XA8 (متغير CN) لديه موافقة CE فقط ، في حين أن XA0 (متغير أوروبي) يحمل شهادات إضافية بما في ذلك UL و cUL.
بالنسبة للمنشآت التي تلبي فيها شهادة CE المتطلبات التنظيمية ، فإن XA8 هو خفض وظيفي مباشر لـ XA0 ، لا تغييرات في الأجهزة ، لا تغييرات في برنامج PLC ، لا حاجة إلى إعادة التكوين.
السؤال 5: تم إيقاف إنتاج منصة S7-200 CN. هل لا تزال وحدات EM 222 الاحتياطية متاحة؟
تم إيقاف منصة S7-200 من قبل سيمنز ، مع عائلة S7-200 CN التالية.
على الرغم من أن شركة سيمنز لم تعد تنتج هذه الوحدات أو توزيعها بنشاط من خلال القنوات القياسية ، إلا أن القاعدة المثبتة لنظم S7-200 و S7-200 CN في جميع أنحاء العالم كبيرة ،وهناك مخزونات كبيرة من وحدات الغيار في سوق الفائض الصناعي.
الموردون المتخصصون لأجزاء أوتوماتيكية سيمنز القديمة والموقوفة يمتلكون منتظمًا وحدة EM 222 الإرسالية في كل من الأصول القديمة الجديدة والظروف المتجددة.
بالنسبة للمواقع التي تستخدم معدات S7-200 CN ، فإن بناء عازل قطع الغيار من الوحدات الحرجة بما في ذلك EM 222 تعتبر ممارسة صيانة سليمة.
