جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

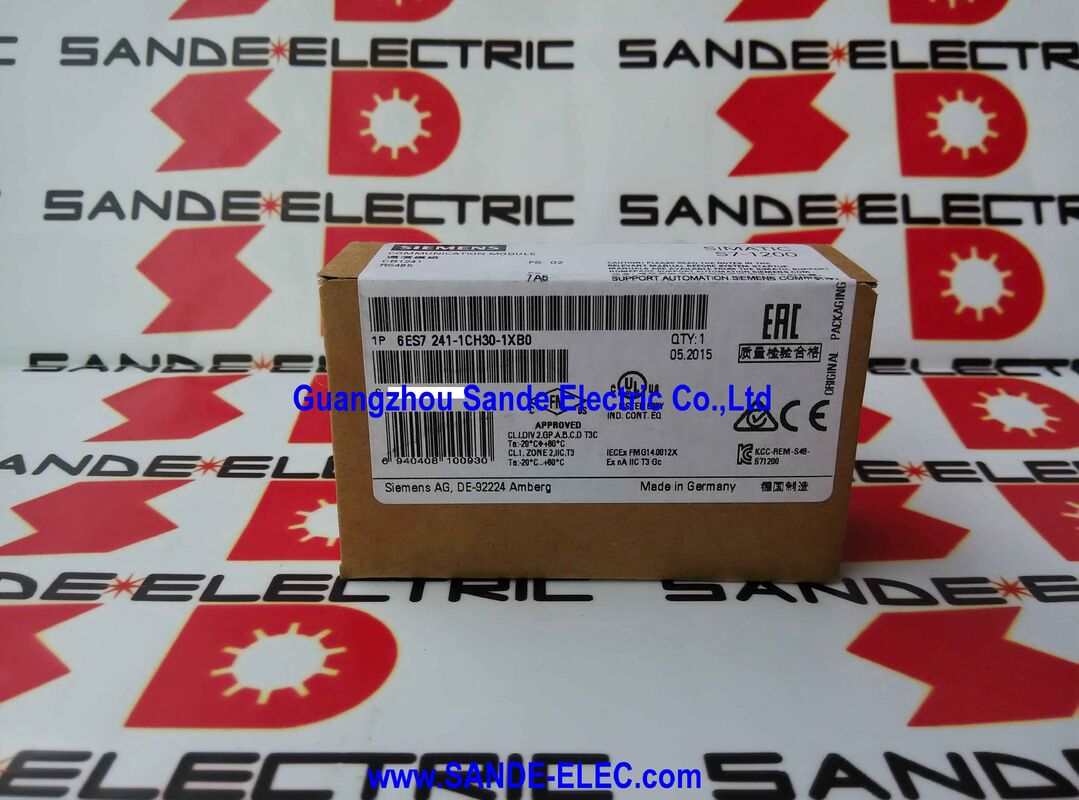

| رقم الموديل | 6ES7241-1CH30-1XB0 |
الـسيمنز 6ES7241-1CH30-1XB0is the CB 1241 RS485 Communication Board — a compact plug-in board that clips directly onto the front face of any SIMATIC S7-1200 CPU to add a fully functional RS485 serial communication port without occupying a signal module slot on the DIN railمع عرض 38 ملم و 40 غراماً، فهي واحدة من أصغر التوسعات المتاحة لـ S7-1200، وللتطبيقات التي تحتاج إلى اتصالات متسلسلة جنباً إلى جنب مع واجهة PROFINET Ethernet الأصلية لمعالج المعالجة المركزية,أنها توفر بالضبط القدرة المناسبة في أصغر بصمة مادية ممكنة.
ما يجعل الـ CB 1241 أكثر من شريحة UART بسيطة هو عمق دعم البروتوكول الذي يجلبه إلى S7-1200.
وضع الحرية يسمح لبرنامج وحدة المعالجة المركزية للسيطرة مباشرة على كل جانب من جوانب الاتصالات المتسلسلةوتحليل البيانات مما يجعل من الممكن التواصل مع أي جهاز متسلسل يتحدث ASCII أو البيانات الثنائية في معدلات البود القياسية.
فوق هذا الوضع منخفض المستوى يجلس برامج تشغيل البروتوكول جاهزة للاستخدام التي تنفذها S7-1200 دون أن يتعين على المستخدم تنفيذ البروتوكول من الصفر: Modbus RTU (كل من أدوار السيد والعبيد) ،يو إس إس لسيمانز الاتصال محرك، والبروتوكول الموجه نحو الكتل 3964 ((R) المستخدم في بعض أجهزة الاتصالات الصناعية القديمة من سيمنز.
وتغطي هذه البروتوكولات معًا غالبية احتياجات الاتصالات المتسلسلة التي تواجه في الآلات والعمليات الآلية.
يتم توصيل اللوحة إلى وحدة المعالجة المركزية من خلال واجهة المرفق الأمامي المدمجة في كل وحدة معالجة مركزية S7-1200. وتستقطب طاقتها التشغيلية بالكامل من حافلة الجهاز المركزي (5 فولت ،50mA) لا يتطلب اتصال منفصل 24V.
يصل منفذ RS485 نفسه عبر كتلة محطة المسمار التي تأتي مع اللوحة، والتي تتصل بكابل الزوج الملتوي الذي يصل إلى شبكة RS485.
يتم توفير إيقاف RS485 عن طريق تقصير دبوس الطرف المحددة (TB إلى T / RB و TA إلى T / RA) ، تصبح مقاومة الإيقاف الفعالة 127Ω ، مناسبة لإيقاف نقطة نهاية شبكة RS485.
| المعلم | القيمة |
|---|---|
| واجهة | RS485، سلكين نصف مزدوج |
| الاتصال | كتلة نهاية المسمار |
| المعروض | 5 فولت DC / 50mA (من حافلة وحدة المعالجة) |
| البروتوكولات | فريبورت، ASCII، 3964 ((R) ، Modbus RTU M/S، USS |
| معدلات البيانات | 300 نقطة في الثانية إلى 115.2 كيلوبايت في الثانية |
| ماكس تليجرام | 1 كيلوبايت |
| طول الكابل | 1000 متر على الأكثر |
| عناوين Modbus | 1 ¢49,999 |
| العزلة | 500 فولت / 1 دقيقة |
| نطاق الحرارة | -20 إلى +60 درجة مئوية |
| الحماية | IP20 |
| الأبعاد (W × H × D) | 38×62×21ملم |
| الوزن | 40 غرام |
مفتوحة النقل هي وضع تشغيل CB 1241 الأكثر مرونة والتي تجعل اللوحة قابلة للتكيف مع أي جهاز سلسلة تقريبا.
في وضع Freeport، يسيطر برنامج CPU S7-1200 على الميناء المتسلسل بشكل كامل، ويحدد معدل البود، والتكافؤ، وإعدادات البيتات التوقفية،ثم يرسل ويستقبل مباشرة البيانات الخام باستخدام مجموعة تعليمات SEND_PTP و RCV_PTP (أو MSG_SEND / MSG_RCV في بوابة TIA).
التطبيق العملي هو الاندماج مع الأجهزة التي لا تنفذ بروتوكول صناعي موحد: ماسحات الباركود التي تصدر سلسلة رموز ASCII عند قراءة الملصق،محطات التوزيع التي تبلغ عن قيم الوزن في شكل خاص، قارئات RFID التي تعترف بالأوامر مع تسلسلات بايت محددة، طابعات الملصقات التي تتلقى سلسلة من تنسيقات ZPL أو EPL،وأدوات جمع البيانات التي تستخدم بروتوكولات الأوامر والرد المخصصة.
لكل منها، يحدد المبرمج تسلسل الاتصال الدقيق في برنامج S7-1200 باستخدام تعليمات Freeport، معالجة الميناء التسلسلي على أنه تيار بايت بدلاً من كومة بروتوكول.
The maximum Freeport telegram length of 1 kByte handles the common case of printing variable-length label data (up to approximately 1000 characters per label) or receiving measurement data strings without framing issues.
بالنسبة للتطبيقات التي تتطلب رسائل فردية أطول ، يمكن للبرنامج تقسيم البث عبر مكالمات تعليمات متعددة.
مودبوس RTU هو بروتوكول الاتصالات المتسلسلة الأكثر انتشارًا في الأتمتة الصناعية على مستوى العالم.ودعم الجهاز يجعل منه الخيار الافتراضي لربط أنظمة الأتمتة مع الأدوات، أجهزة العداد، المحركات، وأجهزة الاستشعار من كل مصنع تقريبا.
يدعم CB 1241 كل من أدوار Modbus RTU Master (S7-1200 يختار أجهزة أخرى) و Modbus RTU Slave (S7-1200 يستجيب لاستفسارات رئيس آخر):
قائد الوحدة التشغيلية:تقوم وحدة المعالجة المركزية S7-1200 بتشغيل جميع الاتصالات، بإرسال طلبات رموز الوظائف (قراءة سجلات الاحتفاظ، قراءة سجلات المدخلات، كتابة سجلات واحدة/متعددة، قراءة الملفات،كتابة الملفات) إلى ما يصل إلى 247 أجهزة العبيد على حافلة RS485.
في الممارسة العملية، فإن الحد الأقصى لطول الكابل 1000 متر والاعتبارات الضوضاء أكثر تقييدا من مساحة العنوان.
تتضمن التطبيقات الرئيسية الشائعة قراءة عدادات الطاقة (سجلات الطاقة والتيار والجهد) ، والقيادة في محركات الدفع المتغيرة السرعة (نقطة ضبط وتمكين / تعطيل التحكم عبر كتابة سجل Modbus) ،وجمع البيانات من أجهزة الاستشعار والإرسال الموزعة.
Modbus RTU العبد:يستجيب S7-1200 لطلبات قراءة / كتابة Modbus master ضد خريطة سجل محددة في ذاكرة البيانات في وحدة المعالجة المركزية.
هذا يسمح بتبادل البيانات مع أنظمة SCADA وخوادم HMI وأنظمة إدارة الطاقةومراقبات التشغيل الآلي الأخرى التي تنفذ قدرة Modbus الرئيسية S7-1200 تظهر كجهاز Modbus قياسي لأي منها.
تغطي نطاق عناوين Modbus من 1 ₹ 49,999 كل من عناوين Modbus القياسية المستخدمة من قبل معظم الأجهزة والمدى الموسع المستخدم من قبل بعض أنظمة SCADA.
توفر بيئة برمجة بوابة TIA كتلة تعليمات MODBUS_MASTER و MODBUS_SLAVE مع معايير محددة بوضوح لتمثيل عنوان السجلات ومعالجات الاتصال وتقارير الأخطاء.
دعم بروتوكول USS (الواجهة المسلسلة العالمية) هو فائدة مباشرة للمنشآت التي تقوم فيها وحدة المعالجة المركزية S7-1200 بتحكم محركات Siemens ذات السرعة المتغيرة MICROMASTER 420/440 ، SINAMICS G110 ، G120C ، V20 ،و V90 التي لديها واجهات RS485 USS.
يو إس إس يسمح لـ S7-1200 بقراءة و كتابة معايير القيادة و إصدار الأوامر بكلمة التحكم في القيادة (تمكين / تعطيل ، الاتجاه ، معدل السرعة)وقراءة كلمة الحالة وقيمة السرعة الفعلية على نفس كابل RS485 الذي يحمل الاتصالات المتسلسلة من CB 1241.
يمكن لشبكة RS485 واحدة مع CB 1241 واحد معالجة ما يصل إلى 31 محرك أقراص بروتوكول USS في وقت واحد (يدعم بروتوكول USS عناوين 0?? 30) ، مع استفتاء برنامج S7-1200 لكل محرك أقراص بالتسلسل.
توفر بوابة TIA كتل تعليمات USS مخصصة (USS_DRIVE ، USS_RPM ، USS_WPM) التي تتعامل مع توقيت البروتوكول وإطار البيانات ،ترك المبرمج للعمل على مستوى أرقام معايير محرك الأقراص والقيم الفيزيائية بدلا من تسلسلات البايتات الخام.
س1: هل يمكن استخدام وحدة الاتصال CB 1241 RS485 و CM 1241 RS422/485 في وقت واحد على نفس وحدة المعالجة المركزية S7-1200؟
أجل، جهاز "سي بي 1241" (هذا اللوحة) يتم توصيله إلى الواجهة الأمامية من وحدة المعالجة المركزية ولا يستهلك فتحة وحدة الإشارة
يحتل CM 1241 (وحدة اتصالات مثبتة على قاطرة DIN) فتحة وحدة على امتداد الرف S7-1200.
يمكن تثبيت كليهما وتشغيلهما بشكل مستقل على نفس وحدة المعالجة المركزية ، مما يوفر منفذين منفصلين RS485 للتطبيقات التي تحتاج إلى اتصالين متزامنين متسلسليين على سبيل المثال ،بوابة واحدة لـ Modbus RTU لمعالجة الأدوات والثانية للاتصالات المحركية USS.
السؤال 2: يتم سرد عناوين Modbus 1 ¥49,999. هل هذا يعني أن عناوين سجل Modbus مدعومة أيضًا خارج معيار 0 ¥65,535؟
يشير نطاق 1 ¢ 49,999 إلى عناوين محطة Modbus slave (عناوين العقدة) التي يمكن أن يستهدفها CB 1241 في وضع Modbus RTU Master.
هذه نطاق عناوين العقدة الكبير بشكل غير عادي. تدعم Modbus RTU القياسية ما يصل إلى 247 عقدة (عناوين 1 ′′ 247) ، في حين أن 49,999 يمتد الحد الأعلى إلى النطاق المستخدم من قبل بعض تنفيذات SCADA مع التوجيهات الممتدة.
نطاق عنوان سجل Modbus (عناوين البيانات داخل كل عبد،مثل سجلات الاحتفاظ 40001?? 499999 في إشارة عنوان Modbus التقليدية) مستقل ويتوافق مع مواصفات Modbus القياسية.
تعمل وظائف القراءة والكتابة في سجل Modbus القياسية على عناوين السجل العادية ذات المؤشر 0 كما هو محدد في مواصفات Modbus.
السؤال 3: نطاق الجهد في وضع RS485 الشائع هو -7 فولت إلى +12 فولت لمدة ثانية واحدة. هل هذا يعني أن الميناء غير معزول عن وحدة المعالجة المركزية؟
The specification of 500VAC (1 minute) between the RS485 port and the CPU backplane bus confirms that electrical isolation is provided — the RS485 ground is isolated from the CPU's internal ground by a galvanic barrier.
نطاق الجهد في الوضع المشترك (-7 فولت إلى + 12 فولت) يصف نطاق عمل واجهة RS485 نفسها بالنسبة إلى مرجعها الأرضي.والتي هي مواصفات الوضع المشترك القياسية RS485 (معيار RS-485): -7 فولت إلى +12 فولت). هذا منفصل عن العزلة بين الأرض RS485 ومسطح خلفي وحدة المعالجة المركزية.
س4: ما هو الحد الأقصى لعدد أجهزة Modbus slave التي يمكن توصيلها إلى CB 1241 واحد؟
يدعم معيار RS485 ما يصل إلى 32 وحدة تحميل (ما يعادل 32 مدخلات مستقبل قياسي) لكل قطعة بدون متكررات.
في الممارسة العملية ، تستخدم معظم أجهزة Modbus slave الحديثة أجهزة استقبال حمولة 1/8 وحدة ، مما يسمح بما يصل إلى 256 جهازًا لكل قطعة كهربائيًا.
ومع ذلك ، يحد بروتوكول Modbus RTU من الشبكة إلى 247 عنوانًا عبداً (1 247 ، وعوامل عملية طول الكابل (1000m max) ، وقت دورة الاتصال ،ومتطلبات وقت استجابة التطبيقات عادة ما تحد من الشبكات الفعالة إلى 2050 جهاز لكل منفذكل دورة استطلاع Modbus تقوم بها CB 1241 متتالية (جهاز واحد في كل مرة) ، لذلك يزيد إضافة المزيد من العبيد من وقت الدورة الإجمالي لجميع الأجهزة.
س5: كيف يتم تكوين CB 1241 RS485 في بوابة TIA ، وهل هناك حاجة إلى أي ترخيص أو برنامج إضافي؟
يتم تكوين CB 1241 مباشرة داخل TIA Portal Basic أو Professional (V11 أو أحدث) دون أي ترخيص إضافي.
في بوابة TIA ، يظهر CB 1241 في كتالوج الأجهزة ويتم إضافته إلى تكوين جهاز S7-1200 عن طريق إسقاطه على الموقف الأمامي لمعالج المعالجة المركزية.
يتم تكوين معايير الميناء (معدل الإرسال ، التكافؤ ، قطع التوقف) في خصائص الوحدة.
يتم التعامل مع تكوين مستوى البروتوكول (Modbus ، USS) من خلال كتل التعليمات المقابلة وبارامتراتها في برنامج المستخدم.
لا حاجة إلى ترخيص منفصل لبرمجيات الاتصالات. يتم تضمين وحدات تعليمات Modbus RTU و USS في تثبيت TIA Portal القياسي.
