جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

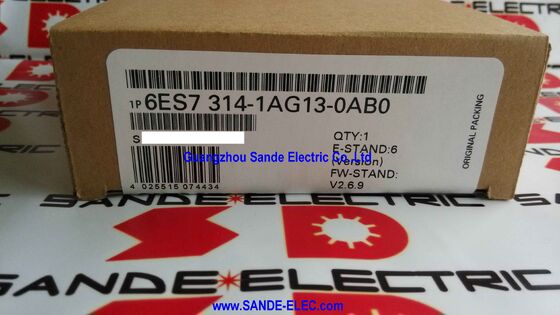

| رقم الموديل | 6ES7314-1AG13-0AB0 |
تحتل وحدة المعالجة المركزية CPU 314 الوسط الإنتاجي لمجموعة وحدة المعالجة المركزية SIMATIC S7-300. يوجد أسفله وحدة المعالجة المركزية (CPU 312) ووحدة المعالجة المركزية (CPU 313) ذات سعة ذاكرة أصغر للتطبيقات المدمجة؛ وفوقها توجد متغيرات وحدة المعالجة المركزية 315 و317 عالية الأداء مع ذكريات أكبر وواجهات PROFIBUS DP. إن ذاكرة عمل وحدة المعالجة المركزية CPU 314 التي تبلغ سعتها 96 كيلو بايت وملف اتصال MPI فقط يضعها على وجه التحديد في المكان الذي صممته فيه شركة Siemens: أنظمة تحكم معيارية قائمة على حامل ذات تعقيد معتدل حيث يتلاءم البرنامج بشكل مريح مع 96 كيلو بايت ويتم تشغيل جميع اتصالات الشبكة من خلال واجهة MPI - محطات البرمجة، واتصالات HMI، وتبادل البيانات بين وحدات المعالجة المركزية.
على عكس وحدات المعالجة المركزية S7-300 المدمجة (CPU 312C وCPU 313C وCPU 314C-2) التي تدمج قنوات الإدخال/الإخراج الرقمية والتناظرية المدمجة مباشرة في مبيت وحدة المعالجة المركزية، فإن وحدة المعالجة المركزية CPU 314 هي وحدة معالجة خالصة. يتم التعامل مع كافة عمليات الإدخال/الإخراج بواسطة وحدات إشارة منفصلة في الحامل S7-300. هذه هي البنية المعيارية القياسية للتحكم في الماكينات متوسطة الحجم، ولوحات دعم العمليات، وأنظمة أتمتة المرافق، حيث يتم تحديد عدد الإدخال/الإخراج ونوعه بواسطة وحدات الإشارة المثبتة، وليس بواسطة ما تم تضمينه في وحدة المعالجة المركزية (CPU).
| المعلمة | قيمة |
|---|---|
| رقم الجزء | 6ES7314-1AG13-0AB0 |
| ذاكرة العمل | 96 كيلو بايت |
| واجهة | MPI |
| إمداد | 24 فولت تيار مستمر (متكامل) |
| بطاقة الذاكرة | مطلوب بطاقة ذاكرة مايكرو |
| المراجعة | AG13 |
| الإدخال/الإخراج المضغوط | لا شيء - وحدة المعالجة المركزية ذات الرف النقي |
| حالة | قطعة غيار |
MPI (واجهة متعددة النقاط) هي اتصال اتصال وحدة المعالجة المركزية CPU 314 بالعالم الخارجي. بسرعة تصل إلى 12 ميجابت/ثانية ومع دعم يصل إلى 32 عقدة لكل مقطع، تحمل MPI اتصالات محطة البرمجة (PG/PC) لتحميل/تنزيل برنامج STEP 7، واتصالات لوحة HMI (OP/TP) لبيانات شاشة المشغل، وتبادل بيانات وحدة المعالجة المركزية (CPU) إلى وحدة المعالجة المركزية (NetRead/NetWrite) بين وحدات المعالجة المركزية S7-300 في أنظمة الرف المترابطة.
MPI ليس PROFIBUS - فهو يستخدم نفس أجهزة RS-485 الفعلية ولكن بروتوكولًا مختلفًا وطول كابل أقصى أقصر بكثير. بالنسبة لعمليات التثبيت التي يتطلب فيها اتصال الجهاز الميداني PROFIBUS DP، فإن تكوين MPI الخاص بـ CPU 314 يعني أنه يجب إضافة معالج اتصال CP 342-5 إلى الحامل لتوفير وظيفة DP الرئيسية.
تقوم عمليات التثبيت المصممة حول وحدة المعالجة المركزية 314 إما بإدارة جميع عمليات الإدخال/الإخراج للمجال من خلال توسيع الحامل الموزع أو من خلال وحدات الإشارة S7-300 المحلية الخاصة بالحامل - يحدد تصميم MPI فقط نطاق التطبيق.
يتصل مصدر إمداد التيار المستمر بجهد 24 فولت الموجود على وحدة المعالجة المركزية CPU 314 مباشرة بسكة إمداد لوحة التيار المستمر بجهد 24 فولت، بشكل مستقل عن تحويل التيار المتردد إلى تيار مستمر لوحدة إمداد الطاقة PS 307. تستمد وحدة المعالجة المركزية طاقة التشغيل الخاصة بها من 24 فولت تيار مستمر - لا تزال هناك حاجة إلى PS 307 لجهد ناقل الحامل وإمداد وحدة الإدخال/الإخراج الميدانية، ولكن يتم تشغيل وحدة المعالجة المركزية نفسها مباشرة من مصدر 24 فولت تيار مستمر وليس من خلال اتصال منفصل عن سكة PS 307.
س1: ما هو الفرق بين CPU 314 وCPU 315-2 DP، ومتى يجب تحديد كل منهما؟
تحتوي وحدة المعالجة المركزية (CPU 314) على ذاكرة عمل تبلغ سعتها 96 كيلو بايت واتصال MPI فقط - ولا يوجد برنامج PROFIBUS DP رئيسي. تحتوي وحدة المعالجة المركزية (CPU 315-2 DP) على ذاكرة عمل تبلغ سعتها 128 كيلو بايت وواجهة رئيسية/تابعة مدمجة لـ PROFIBUS DP بالإضافة إلى MPI. حدد CPU 314 عندما يتناسب التطبيق مع 96 كيلو بايت ويكون كل الإدخال/الإخراج للمجال من خلال وحدات الحامل المحلية أو توسيع الحامل البعيد المتصل بـ MPI. حدد CPU 315-2 DP (أو أعلى) عندما تكون واجهة PROFIBUS DP الرئيسية مطلوبة لاتصالات الإدخال/الإخراج أو محرك الأقراص الموزعة - لا يمكن أن تعمل وحدة المعالجة المركزية CPU 314 كوحدة DP رئيسية بدون وحدة اتصالات CP 342-5 منفصلة.
س2: هل وحدة المعالجة المركزية CPU 314 هي وحدة معالجة مركزية مدمجة مزودة بإدخال/إخراج داخلي؟
لا، إن وحدة المعالجة المركزية CPU 314 عبارة عن معالج رف خالص - ولا توجد قنوات إدخال/إخراج رقمية أو تناظرية مدمجة. يتم توفير جميع عمليات الإدخال/الإخراج من خلال وحدات إشارة S7-300 منفصلة (SM) مثبتة على الحامل بجانب وحدة المعالجة المركزية. تتكامل وحدات المعالجة المركزية (CPU 314C-2 PN/DP، وCPU 313C، وما إلى ذلك) مع وحدات الإدخال/الإخراج المدمجة؛ وحدة المعالجة المركزية القياسية 314 لا تفعل ذلك. يعتمد تخطيط الحامل وجميع عناوين الإدخال/الإخراج في البرنامج المثبت على وحدات الإشارة المنفصلة.
س3: هل يمكن استخدام بطاقة الذاكرة Micro من وحدة المعالجة المركزية 314 الفاشلة مباشرة في وحدة بديلة؟
نعم — هذا هو الإجراء القياسي لاسترداد البرنامج. قم بإيقاف تشغيل النظام، وإزالة MMC من وحدة المعالجة المركزية الفاشلة، وتثبيته في وحدة المعالجة المركزية البديلة 314، واستعادة الطاقة. تقوم وحدة المعالجة المركزية البديلة بتحميل البرنامج من MMC عند بدء التشغيل بدون محطة برمجة. تأكد من سلامة MMC (عدم وجود أضرار مادية، وعدم التعرض لتفريغ الكهرباء الساكنة) قبل النقل. إذا كانت MMC موجودة في وحدة المعالجة المركزية الفاشلة أثناء حدوث خطأ في الأجهزة، فتأكد من قراءة البرنامج بشكل صحيح بعد أول تشغيل للطاقة.
س 4: كم عدد العقد التي يمكن لشبكة MPI دعمها مع وحدة المعالجة المركزية 314؟
تدعم شبكة MPI ما يصل إلى 32 عقدة، مع عناوين من 0 إلى 31. عادةً ما يتم حجز العنوان 0 لمحطة البرمجة، والعنوان 2 لوحدة المعالجة المركزية. تشغل لوحات HMI المتصلة ووحدات المعالجة المركزية S7-300 الأخرى الموجودة على نفس مقطع MPI وأجهزة البرمجة عنوان عقدة واحد. الحد الأقصى لطول الكابل لـ MPI عند 187.5 كيلوبت/ثانية هو 50 مترًا لكل مقطع؛ عند 12 ميجابت/ثانية، يكون الحد الأقصى 50 مترًا بدون أجهزة إعادة الإرسال. للتشغيل لفترة أطول، تعمل أجهزة إعادة الإرسال RS-485 على توسيع نطاق الوصول.
س5: أين يتم الحصول على 6ES7314-1AG13-0AB0؟
باعتبارها قطعة غيار لشركة Siemens، من خلال قنوات خدمة Siemens وسوق ما بعد البيع الراسخ S7-300 - تجار قطع غيار الأتمتة الصناعية والموردين الفائضين الذين تم اختبارهم. تعد وحدة المعالجة المركزية CPU 314 في AG13 والمراجعات المجاورة واحدة من أكثر وحدات المعالجة المركزية S7-300 انتشارًا على مستوى العالم؛ توافر ما بعد البيع جيد باستمرار. تأكد من تسمية وحدة المعالجة المركزية CPU 314 (وليس الإصدار المدمج CPU 314C) من ملصق الوحدة المثبتة قبل الطلب. انقل بطاقة الذاكرة Micro من الوحدة الأصلية إلى الوحدة البديلة.
