| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6ES7314-6EH04-0AB0 |

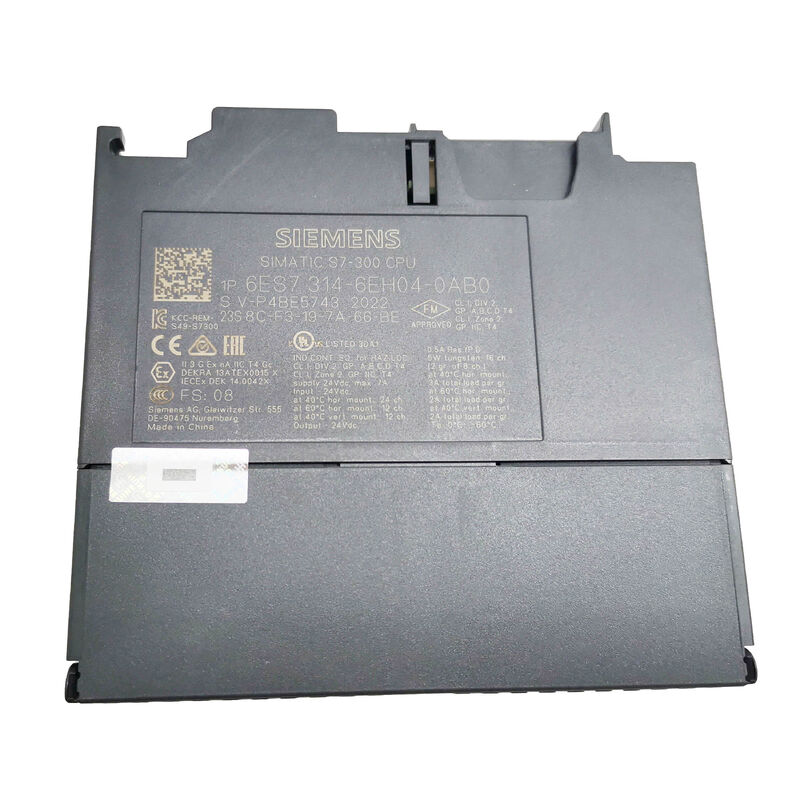

إن 6ES7314-6EH04-0AB0 هو وحدة معالجة مركزية مدمجة من نوع SIMATIC S7-300 CPU 314C-2 PN/DP مصممة لأنظمة التحكم التي تحتاج إلى وحدات إدخال/إخراج محلية، ومعالجة تناظرية، وقدرة عد سريعة، واتصال إيثرنت في معالج مركزي واحد.
تصف سيمنز هذا الطراز بـ ذاكرة العمل بسعة 192 كيلوبايت، و 24 مدخل رقمي، و 16 مخرج رقمي، و 4 مدخل تناظري، و 2 مخرج تناظري، و 1 مدخل Pt100، و 4 عدادات عالية السرعة بتردد 60 كيلوهرتز، وواجهة MPI/DP بسرعة 12 ميجابت في الثانية، ومتطلب PROFINET مع مفتاح مدمج ثنائي المنافذ.
تدرج سيمنز أيضًا مصدر طاقة مدمج بقوة 24 فولت تيار مستمر، و 2 موصل أمامي × 40 قطبًا، ومتطلب بطاقة ذاكرة صغيرة لهذه الوحدة المركزية.
هذا التكوين المادي يضع وحدة المعالجة المركزية 314C-2 PN/DP في وضع قوي لوحات الأتمتة المدمجة والكثيفة وظيفيًا. فهي تجمع بين التحكم المنطقي، ومعالجة الإشارات المحلية، واتصالات الشبكة، والميزات المخصصة لجانب الآلة داخل جسم وحدة معالجة مركزية S7-300 واحدة.
في الاستخدام العملي في الخزائن، يقلل ذلك من الحاجة إلى وحدات إشارة منفصلة متعددة عندما تتناسب الآلة بالفعل مع هيكل وحدة المعالجة المركزية المدمجة لفئة 314C. تحدد سيمنز أيضًا رقم الجزء هذا بالضبط كجهاز بديل في عائلة S7-300.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 6ES7314-6EH04-0AB0 |
| الشركة المصنعة | سيمنز |
| نوع المنتج | SIMATIC S7-300 CPU 314C-2 PN/DP |
| ذاكرة العمل | 192 كيلوبايت |
| المداخل الرقمية | 24 |
| المخارج الرقمية | 16 |
| المداخل التناظرية | 4 |
| المخارج التناظرية | 2 |
| مدخل إضافي | 1 Pt100 |
| عدادات السرعة العالية | 4 × 60 كيلوهرتز |
| الواجهة الأولى | MPI/DP، 12 ميجابت في الثانية |
| الواجهة الثانية | Ethernet PROFINET، مفتاح ثنائي المنافذ |
| مصدر الطاقة | مدمج 24 فولت تيار مستمر |
| الموصلات الأمامية | 2 × 40 قطبًا |
| بطاقة الذاكرة | مطلوبة بطاقة ذاكرة صغيرة |
تتناسب وحدة المعالجة المركزية هذه مع أتمتة الآلات المدمجة، و لوحات التحكم الخاصة بالشركات المصنعة للمعدات الأصلية (OEM)، و أنظمة المناولة، و معدات التعبئة والتغليف، وتركيبات S7-300 الأخرى حيث يجب أن تجمع وحدة التحكم بين المنطق المركزي ومزيج كبير من وحدات الإدخال/الإخراج المدمجة.
تجعل القنوات التناظرية المدمجة، وقدرة Pt100، وعدادات السرعة العالية مفيدة بشكل خاص في الآلات التي تحتاج إلى معالجة إشارات مباشرة وعد سريع دون التوسع الفوري إلى مجموعة وحدات أوسع.
تدعم واجهة PROFINET الخاصة بها مع المفتاح ثنائي المنافذ المدمج أيضًا التكامل الحديث للشبكة داخل بنية S7-300 راسخة.
النقاط الرئيسية للتحقق هي تسمية CPU 314C-2 PN/DP، و ذاكرة العمل بسعة 192 كيلوبايت، و مزيج وحدات الإدخال/الإخراج المدمجة الدقيق، و هيكل واجهة PROFINET + MPI/DP، ومتطلب 2 موصل أمامي × 40 قطبًا بالإضافة إلى بطاقة الذاكرة الصغيرة.
تحدد هذه الخصائص ما إذا كانت الوحدة تتطابق مع تكوين S7-300 المثبت الأصلي.
س 1: ما هو نوع وحدة المعالجة المركزية 6ES7314-6EH04-0AB0؟
إنها وحدة معالجة مركزية مدمجة من نوع SIMATIC S7-300 CPU 314C-2 PN/DP. تصنفها سيمنز كمعالج مدمج مع وحدات إدخال/إخراج رقمية وتناظرية مدمجة، وعدادات سرعة عالية مدمجة، واتصال MPI/DP، وشبكات PROFINET.
هذا يعني أنها ليست مجرد وحدة معالجة مركزية بدون إشارات محلية؛ إنها وحدة تحكم ذات اتصال عملية مدمج كبير.
س 2: لماذا تختلف وحدة المعالجة المركزية هذه عن وحدة معالجة مركزية S7-300 قياسية غير مدمجة؟
يتضمن هذا الطراز أجهزة مدمجة كبيرة غالبًا ما لا توفرها وحدات المعالجة المركزية القياسية بنفس الشكل.
تدرج سيمنز 24 مدخل رقمي، و 16 مخرج رقمي، و 4 مداخل تناظرية، و 2 مخارج تناظرية، و 1 Pt100، و 4 عدادات عالية السرعة داخل وحدة المعالجة المركزية نفسها.
هذا مهم في تصميم الآلات لأن وحدة التحكم يمكنها تغطية المزيد من عبء الإشارات والعد دون إضافة وحدات منفصلة لكل وظيفة.
س 3: ما هي أهمية واجهة PROFINET مع مفتاح ثنائي المنافذ؟
إنها تسمح لوحدة المعالجة المركزية بالمشاركة مباشرة في شبكات الأتمتة القائمة على الإيثرنت مع الحفاظ على تنسيق S7-300 المدمج.
إن المفتاح ثنائي المنافذ المدمج هو جزء من هيكل الأجهزة المنشور، وهو مفيد عندما تكون شبكة الآلة مصممة بالفعل حول وحدة المعالجة المركزية هذه واتصال PROFINET المدمج الخاص بها.
الحفاظ على نفس تخطيط الاتصال مهم في أعمال الاستبدال.
س 4: لماذا يعتبر متطلب بطاقة الذاكرة الصغيرة مهمًا؟
تذكر سيمنز صراحة أن بطاقة ذاكرة صغيرة مطلوبة لهذه الوحدة المركزية. هذا المتطلب هو جزء من تكوين الأجهزة المثبت ويجب تأكيده قبل بدء التشغيل أو الاستبدال.
إنها نقطة توافق أساسية، وليست تفصيلاً ملحقًا اختياريًا.
س 5: ما الذي يجب التحقق منه قبل الطلب؟
تأكد من رقم الجزء المثبت، وتحقق من أن الآلة تتطلب CPU 314C-2 PN/DP، تحقق من متطلبات وحدات الإدخال/الإخراج المدمجة، وتأكد من أن النظام الحالي يعتمد على نفس هيكل MPI/DP، و PROFINET، و الموصل الأمامي، و بطاقة الذاكرة الصغيرة.
تحدد هذه العناصر ما إذا كان البديل يتطابق مع دور وحدة التحكم الأصلية.
