جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

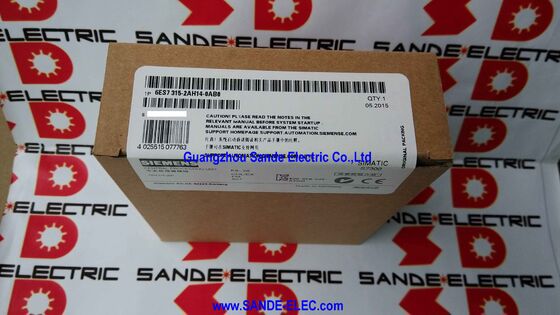

| رقم الموديل | 6ES7315-2AH14-0AB0 |
تحتل وحدة المعالجة المركزية CPU 315-2 DP النطاق العلوي المتوسط الإنتاجي لعائلة وحدة المعالجة المركزية S7-300. بسعة 256 كيلو بايت، توفر ضعف ذاكرة العمل لوحدة المعالجة المركزية CPU 314 (96 كيلو بايت)، وتستوعب برامج أكثر تعقيدًا مع هياكل بيانات أكبر، ومعالجة أكثر شمولاً للإنذارات، وكتل وظائف الجهاز المتعددة - كل ذلك ضمن نفس بنية الحامل S7-300. إنها ليست وحدة معالجة مركزية متطورة متعددة الواجهات (قد تكون وحدة المعالجة المركزية 317 أو 319)، ولكن بالنسبة لغالبية تطبيقات التحكم في الآلات الصناعية والعمليات التي تحتاج إلى اتصال الجهاز الميداني PROFIBUS DP، فهي الاختيار المناسب للحجم.
السمة المميزة هي الواجهة الثانية: منفذ جهاز/جهاز رئيسي PROFIBUS DP متكامل. بصفتها وحدة DP رئيسية، تقوم وحدة المعالجة المركزية 315-2 DP بإدارة محطات PROFIBUS IO (ET 200M، ET 200S، محركات الأقراص، أجهزة الإرسال) مباشرة من وحدة المعالجة المركزية دون الحاجة إلى وحدة اتصالات CP 342-5 منفصلة. يعمل الوضع المتزامن على واجهة DP على مزامنة دورة المسح PLC مع دورة الناقل PROFIBUS DP، مما يتيح الحصول على البيانات الحتمية للتحكم المنسق في الحركة وتطبيقات القياس عالية السرعة.
| المعلمة | قيمة |
|---|---|
| ذاكرة العمل | 256 كيلو بايت |
| الواجهة الأولى | MPI |
| الواجهة الثانية | PROFIBUS DP الرئيسي/الجهاز |
| إمداد | 24 فولت تيار مستمر (متكامل) |
| الوضع المتزامن | نعم |
| البرامج الثابتة | الإصدار 3.3 |
| بطاقة الذاكرة | مطلوب بطاقة ذاكرة مايكرو |
| حالة | قطعة غيار |
التحكم في الآلات وخلايا الإنتاج:تتعامل الذاكرة التي تبلغ سعتها 256 كيلو بايت مع التسلسل المعقد باستخدام محاور متعددة، وقواعد بيانات إدارة الأدوات، ومنطق الوصفات المستند إلى PLC. يتصل PROFIBUS DP الرئيسي مباشرة بمحطات الإدخال/الإخراج البعيدة ووحدات التحكم في المحرك دون استهلاك فتحة الحامل في وحدة CP.
الإدخال/الإخراج الموزع عبر PROFIBUS:تتصل المحطات البعيدة ET 200M وET 200S في أقسام الجهاز بمنفذ DP الخاص بوحدة المعالجة المركزية CPU 315-2 DP. تظل الأسلاك الميدانية محلية في كل قسم من أقسام الماكينة؛ فقط كابل PROFIBUS يعود إلى حامل وحدة المعالجة المركزية.
الحركة المنسقة مع الوضع المتزامن:بالنسبة للتطبيقات التي يجب فيها الحصول على بيانات المستشعر في مرحلة محددة بدقة من دورة الماكينة - قياس قوة الضغط، ومزامنة الناقل، وتعليقات تحديد الموقع - تعمل عملية DP المتزامنة على تأمين الحصول على البيانات في دورة الناقل.
قطع غيار الصيانة لأنظمة S7-300 المثبتة:تظل العديد من عمليات تثبيت S7-300 المبنية على وحدة المعالجة المركزية 315-2 DP قيد الإنتاج النشط. يحافظ الاستبدال على نفس فئة الذاكرة البالغة 256 كيلو بايت وواجهة DP وبنية بطاقة الذاكرة الصغيرة على النظام الأصلي دون تعديل برنامج STEP 7.
س1: ما الفرق بين وحدة المعالجة المركزية 315-2 DP ووحدة المعالجة المركزية 315-2 PN/DP؟
توفر وحدة المعالجة المركزية CPU 315-2 DP MPI وPROFIBUS DP فقط - ولا يوجد PROFINET متكامل. تضيف وحدة المعالجة المركزية CPU 315-2 PN/DP واجهة PROFINET متكاملة كمنفذ ثالث إلى جانب MPI وDP. بالنسبة للأنظمة التي تتواصل حصريًا عبر PROFIBUS DP وMPI، فإن 315-2 DP هو الاختيار المناسب. بالنسبة للأنظمة التي تتطلب كلاً من PROFIBUS DP وEthernet/PROFINET من وحدة المعالجة المركزية، حدد 315-2 PN/DP.
س2: هل يمكن إعادة استخدام بطاقة الذاكرة Micro من وحدة المعالجة المركزية الفاشلة في عملية الاستبدال؟
نعم - يعد نقل MMC هو الأسلوب القياسي لاسترداد البرنامج. قم بإزالة MMC من وحدة المعالجة المركزية الفاشلة وقم بتثبيتها في الوحدة البديلة. تقوم وحدة المعالجة المركزية (CPU) بتحميل البرنامج من MMC عند التشغيل بدون اتصال STEP 7. إذا كانت MMC تالفة أو مفقودة، فيجب تنزيل البرنامج عبر MPI من أرشيف STEP 7 V5.x.
س3: هل يتم استخدام STEP 7 Classic أو TIA Portal لوحدة المعالجة المركزية 315-2 DP؟
الخطوة 7 الكلاسيكية V5.x (الخطوة 7 الاحترافية). لا تدعم TIA Portal وحدة المعالجة المركزية S7-300 CPU 315-2 DP للبرمجة. تدعم بوابة TIA عائلات S7-1500 وS7-1200؛ تتطلب أنظمة S7-300 بيئة STEP 7 الكلاسيكية.
س 4: ما الذي يوفره الوضع المتزامن على واجهة PROFIBUS DP؟
يقوم الوضع المتزامن بتأمين دورة فحص وحدة المعالجة المركزية لدورة ناقل PROFIBUS DP في علاقة مقفلة الطور. يتم التقاط بيانات الإدخال في مرحلة محددة وقابلة للتكرار من دورة الناقل؛ تحدث تحديثات الإخراج في مرحلة أخرى محددة. بالنسبة للتحكم في الحركة وقياس السرعة العالية حيث يكون توقيت الحصول على البيانات بالنسبة لدورة الآلة مهمًا، فإن هذه الحتمية تقضي على ارتعاش مرحلة المسح إلى الناقل المتغير للتشغيل غير المتزامن.
س5: أين يتم الحصول على 6ES7315-2AH14-0AB0؟
من خلال قنوات خدمة ما بعد البيع S7-300 وSiemens (في حين توفر المخزون)، وتجار قطع غيار الأتمتة الصناعية، والموردين الفائضين الذين تم اختبارهم. تعد وحدة المعالجة المركزية CPU 315-2 DP واحدة من أكثر وحدات المعالجة المركزية S7-300 انتشارًا على مستوى العالم؛ توافر ما بعد البيع جيد باستمرار. تأكد من مراجعة أجهزة AH14 من ملصق الوحدة المثبتة وتحقق من متطلبات MMC قبل تقديم الطلب.
