جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

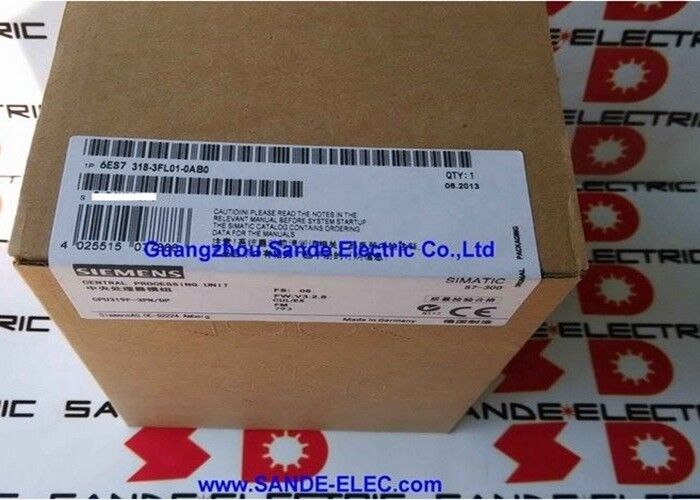

| رقم الموديل | 6ES7318-3FL01-0AB0 |
يقع وحدة المعالجة المركزية 319F-3 PN / DP في أعلى عائلة وحدة المعالجة المركزية SIMATIC S7-300. يحدد "319" أعلى فئة أداء في S7-300: 2.5 ميجابايت من الذاكرة العاملة أكبر في النطاق مع ثلاث واجهات اتصال مستقلة تغطي MPI / DP، PROFIBUS DP master/slave، ومتكاملة PROFINET في وحدة واحدة من وحدة المعالجة المركزية.
"F" هي السمة المميزة التي تفصل هذا من وحدة المعالجة المركزية القياسية 319-3 PN / DP.يحدد وحدة المعالجة المركزية الآمنة للخطر واحد معتمد لتنفيذ برامج السلامة المكتوبة مع خطوة 7 السلامة المتقدمة و F-FBs جنبا إلى جنب مع برنامج المستخدم القياسييمكن لمحاسبة 319F-3 PN/DP تنفيذ وظائف الأجهزة الآلية للسلامة حتى SIL 3 (IEC 61508) و PL e (ISO 13849) بالتزامن مع أجهزة PROFIsafe F على واجهات PROFIBUS DP أو PROFINET.
For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 6ES7318-3FL01-0AB0 |
| ذاكرة العمل | 2.5 ميجابايت |
| الواجهة الأولى | MPI/DP، 12 Mbit/s |
| الواجهة الثانية | بروفيبوس دي بي سيد/عبيد |
| واجهة 3 | PROFINET (إيثيرنت) |
| الوضع المتزامن | نعم.. |
| محمية من الفشل (F) | نعم SIL 3 / PL e |
| بطاقة الذاكرة | مطلوب بطاقة ذاكرة صغيرة |
| البرمجيات الثابتة | (في 3)2 |
| الوضع | قطع الغيار |
تكوين الواجهات الثلاثة ليس إضافية لنفس الشبكة كل منها يخدم غرض اتصال مختلف:
MPI/DP (1 واجهة):البرمجة الوصول إلى المحطة، اتصالات HMI عبر MPI، أو PROFIBUS DP سيد/عبيد العملية.في المنشآت التي يتم فيها توصيل وحدة المعالجة المركزية 319F-3 إلى كل من لوحة المشغل (عبر MPI) وشبكة أجهزة الميدان PROFIBUS DP في وقت واحد، كل من الاتصالات تستخدم هذه الواجهة واحدة.
بروفيبوس دي بي (الواجهة الثانية):شبكة PROFIBUS DP الثانية المستقلة. فصل مجموعات الأجهزة الميدانية عبر شبكتين DP على سبيل المثالمحركات القيادة على قطاع واحد ومحطات الإدخال / الإخراج على آخر.
PROFINET (الواجهة الثالثة):بروفينيت IO القائم على الايثنر، الاتصالات S7 عبر الايثنر، واتصالات SCADA / HMI عبر الايثنر.يزيل منفذ PROFINET المدمج الحاجة إلى وحدة معالج اتصالات CP 343-1 منفصلة في الرف .
وضع متزامن على وحدة المعالجة المركزية 319F-3 PN / DP يزامن دورة مسح PLC إلى دورة محركات الباص PROFIBUS DP أو PROFINET في علاقة مغلقة في المرحلة.يتم الحصول على بيانات المدخلات في مرحلة محددة بدقة من دورة الحافلة، يتم تنفيذ البرنامج، ويتم إرسال المخرجات في مرحلة محددة بدقة جميعها في الوقت المناسب إلى نفس مصدر الساعة.وقياس الدقة عندما يجب الحصول على البيانات في مرحلة دورة آلة قابلة للإعادة، هذا التوقيت الحتمي يزيل اكتساب البيانات المتغيرة في التأخير من العملية غير المتزامنة القياسية.
س1: ما معنى تسمية "F" لـ CPU 319F-3 وكيف تختلف عن CPU 319-3 القياسية؟
"إف" تعريف وحدة معالجة مركزية آمنة من الفشل قادرة على تنفيذ برامج السلامة باستخدام خطوة 7 السلامة المتقدمة وF-FB من سيمنز.يدير برنامج السلامة في بيئة F المحمية في وقت التشغيل جنبا إلى جنب مع برنامج المستخدم العادي، الوصول إلى أجهزة PROFIsafe F الطرفية على واجهات DP أو PROFINET. تعمل وحدة المعالجة المركزية القياسية 319-3 برامج قياسية فقط ، ولا يمكنها تنفيذ منطق السلامة المعتمد.إذا كان التطبيق المثبت يتضمن برنامج سلامة، فإن وحدة المعالجة المركزية 319F-3 هي البديل المطلوب؛ والمتغير غير F لا يمكن أن يستبدل.
س2: هل تستبدل PROFINET المتكاملة الحاجة إلى CP 343-1 في الرف؟
أجل، وواجهة "بروفينيت" المتكاملة لـ"CPU 319F-3 PN/DP" تغطي تشغيل وحدة التحكم "بروفينيت IO"و HMI الاتصالات عبر Ethernet نفس الوظائف التي سيقدمها CP 343-1لا تحتاج إلى CP 343-1 إضافية لمتطلبات الاتصال PROFINET القياسية من تركيب CPU 319F-3.هذا يحرر فتحة رف مقارنة مع وحدة المعالجة المركزية 319-3 (لا يوجد مدمج PROFINET) + CP 343-1.
س3: ما هي سعة بطاقة الذاكرة الصغيرة المطلوبة؟
تعتمد السعة على حجم البرنامج. بطاقات الذاكرة المجهرية من سيمنز لـ S7-300 متوفرة بقدرات 64 كيلوبايت و 128 كيلوبايت و 512 كيلوبايت و 2 ميغابايت و 4 ميغابايت. لـ CPU 319F-3 مع 2.ذاكرة عمل 5MB وبرنامج سلامة كامل جنبا إلى جنب مع البرنامج القياسي، 4MB MMC هو المواصفات المناسبة في معظم التكوينات. تأكيد السعة المطلوبة من النظام المثبت خطوة 7 النسخ الاحتياطي للمشروع قبل الحصول على البطاقة.
السؤال 4: هل يمكن استخدام الوضع المتزامن على كل من PROFIBUS DP و PROFINET في نفس الوقت؟
تستمد ساعة الوضع المتزامن من واجهة المزامنة المختارة PROFIBUS DP أو PROFINET. لا يمكن أن تكون كلا الواجهتين أسيادًا متزامنًا في وقت واحد في التكوين القياسي.واجهة واحدة توفر مصدر الساعة للدورة المزامنةإطار كتلة المنظمة OB61 القياسي في STEP 7 يدير تنفيذ المسح المتزامن بالنسبة لدورة الواجهة المختارة.
السؤال 5: من أين يأتي 6ES7318-3FL01-0AB0؟
كجزء احتياطي من شركة سيمنز، من خلال قنوات خدمة شركة سيمنز (Siemens Industry Mall،مراكز الخدمة) و S7-300 المعمول بها في سوق ما بعد الكمبيوترتعيين وحدة المعالجة المركزية 319F (محمية من الفشل) هو فئة شهادة محددة؛ تأكد من تعيين F من ملصق الوحدة المثبتة قبل قبول استبدال.لا يمكن أن تستبدل وحدة المعالجة المركزية القياسية 319-3 في تطبيقات السلامة.
