جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

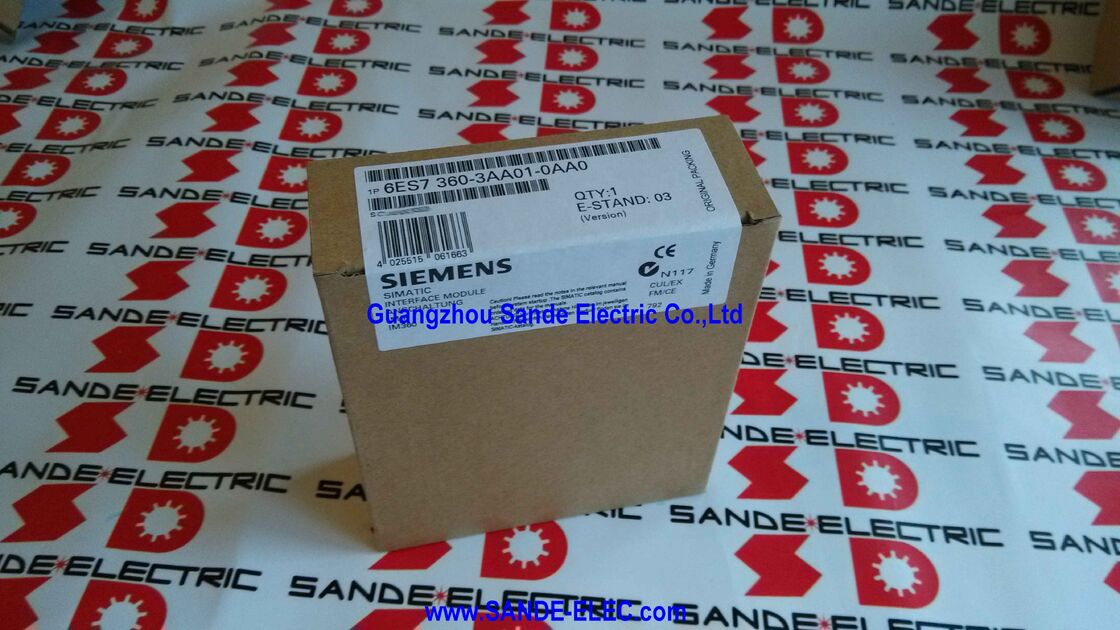

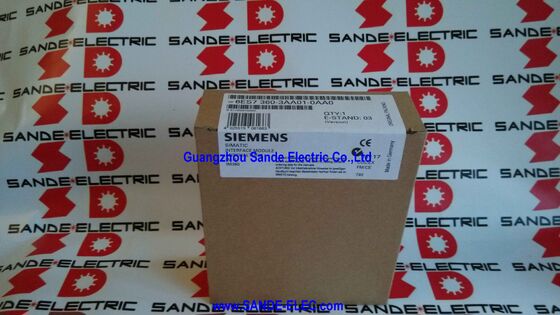

| رقم الموديل | 6ES7360-3AA01-0AA0 |
الـسيمنز 6ES7360-3AA01-0AA0هو IM 360 وحدة واجهة الرف المركزية التي تبدأ تكوين S7-300 متعدد الرف.
وحده، هو إرسال نصف من زوج - يأخذ حافلة S7-300 خلفية من وحدة المعالجة المركزية الرف ومصدر الطاقة ويمتد إلى الخارج، من خلال كابل الاتصال،حتى ثلاثة رفوف توسيع.
يستقبل كل رف توسيع هذا الحافلة الممتدة من خلال وحدة استلام IM 361 الخاصة بها، والنتيجة المشتركة هي نظام S7-300 الذي يمتد على العديد من الرفوف المادية كوحدة،محطة PLC متماسكة من منظور وحدة المعالجة المركزية.
عندما تتطلب مهمة أتمتة الآلة إدخالاً وإخراجاً أكثر أو قدرة أكثر من وحدة وظيفة خاصة يمكن أن توفرها رف واحد S7-300 ، فإن IM 360 هو المكان الذي يبدأ فيه هذا التوسع.
يتم تثبيته في فتحة الوحدة المركزية للصندوق عادة فتحة مباشرة إلى اليمين من وحدة المعالجة المركزيةمع وحدات إشارة ووظيفة ملء الفتحات المتبقية ويقوم بتأسيس رابط البيانات إلى الخارج.
من وجهة نظر المبرمج في الخطوة 7 ، تظهر الوحدات في جميع رفوف التوسيع المتصلة في تكوين الأجهزة جنبا إلى جنب مع وحدات رف المركزي ،العناوين المتتالية المخصصة في نفس مساحة عناوين الإدخال / الإخراجالفصل الفيزيائي عبر رفوف متعددة شفاف لبرنامج المستخدم.
| المعلم | القيمة |
|---|---|
| الدور | إرسال الرف المركزي (الرف 0) |
| توجيه الحافلة الكهربائية | نعم (المرور الكامل في الحافلة C) |
| الحد الأقصى، رفوف التوسع | 3 |
| التيار الخلفي (الرف 0) | 350mA |
| أقصى طول للكابل | 10 م |
| فقدان الطاقة | 2W نموذجي |
| الأبعاد (W × H × D) | 40×125×120ملم |
| الوزن | ~ 225 غرام |
| متوافق مع | IM 361 (6ES7361-3CA01-0AA0) |
| عدد لكل وحدة معالجة | ماكس 1 |
في زوج واجهة S7-300 متعددة الرفوف ، تم تعريف IM 360 و IM 361 بأدوار لا يمكن عكسها أو استبدالها.
تم تصميم IM 360 خصيصًا للمرفق المركزي ، وهو يبدأ امتداد حافلة الطائرة الخلفية ويقود كابل الاتصال إلى رف التوسيع الأول.
تم تصميم IM 361 للمرفقات التوسعية إنها تستقبل الحافلة من IM 360 (أو من IM 361 السابقة في سلسلة المربعات) وتزودها بوحدة رف التوسعة المحلي.
محاولة تثبيت IM 360 في رف التوسيع أو IM 361 في رف المركزي لن تعمل تكوين الأجهزة في STEP 7 يفرض وضع الوحدة الصحيح ،و الاختلافات المادية في الموصولات تمنع توصيلات الكابلات غير الصحيحة.
IM 360 و IM 361 هي مكونات مكملة لنظام ، وليس قابلة للتبادل.
إنتاج التيار الخلفي للجهاز 360 من 350mA أقل بكثير من 0 من IM 361.8A لأن الرف المركزي لديه بالفعل وحدة إمداد طاقة خاصة به (PS 307) توفر الطاقة الأساسية.
تتطلب رفوف التوسيع ، التي تعتمد على IM 361 كمصدر طاقة خلفي رئيسي (مع PS 307 المثبتة في كل رف التوسع) ، إنتاج IM 361 أعلى 0.8A.
إن جهاز IM 360 ووحدات IM 361 المزدوجة له هي الآلية لأكثر تكوينات S7-300 متعددة الدرج قدرة تلك التي لا تحتاج فقط إلى إدخال / إخراج إضافي ،ولكن القدرة على توزيع وحدات الوظيفة، ومراقبي المواقع ومعالجات الاتصالات عبر العديد من الخزانات المادية.
فكر في طابعة كبيرة مع أربعة أقسام ميكانيكية، كل في خزانة خاصة بها على بعد عدة أمتار،حيث كل قسم لديه متطلبات تحكم الحركة الخاصة به (يتم التعامل معها بواسطة وحدات تحديد المواقع FM 351)، عدد إدخالات وإخراجاتها الكبير (يتم التعامل معه بواسطة وحدات الإشارة) ، وأسلاكها الخاصة بحماية الارتباط.
يمتد IM 360 في رف S7-300 في الخزانة الرئيسية حافلة الطائرة الخلفية إلى ثلاث خزانات الأقمار الصناعية ، كل منها مع IM 361 ووحداتها المحلية.
The four FM 351 modules in the satellite cabinets communicate directly with the CPU via the K-Bus passing through the IM 360 and IM 361 chain — providing coordinated multi-axis motion control from a single S7-300 CPU without requiring separate communication protocols between the main cabinet and satellites.
هذا هو التكوين الذي لا يمكن أن يدعمه IM 365 (مع بنيته الأكثر بساطة ، بدون K-Bus).
زوج IM 360/361 هو S7-300 الإجابة على التحكم في آلة معقدة، موزعة، متعددة الوظائف.
في تكوين الأجهزة في STEP 7 (HW Config) ، يظهر IM 360 كمكون في الرف 0 من محطة S7-300. تظهر رفات التوسع (مع وحدات IM 361 الخاصة بها) كرفات 1 ، 2 ،و 3 في نفس تكوين المحطة.
Modules installed in expansion racks are assigned I/O addresses in the same address space as the central rack's modules — there is no functional difference in how the CPU's user program accesses a digital input in rack 0 versus one in rack 3.
يتم تعريف تعيين الإدخال والخروج وتكوين الرف في HW Config ، وتوليد STEP 7 رسم العنوان الصحيح تلقائيًا.
عند تحميل تكوين الأجهزة، STEP 7 ينقل تعيينات الرف والمنحدرات إلى وحدة المعالجة المركزية،الذي يقوم بعد ذلك بفحص جميع الرفوف وتحقق من أن الوحدات المثبتة جسديا تتطابق مع تلك التي تم تكوينها.
إذا كان رف مفقودًا أو غائبًا عن وحدة ، فإن وحدة المعالجة المركزية تولد التشخيص وترمز إلى الإدخالات / الإخراج المتضررة على أنها غير متوفرة.
السؤال 1: هل يتطلب IM 360 مصدر طاقة خارجي 24VDC ، مثل IM 361؟
لا، يتم تشغيل IM 360 بالكامل من الطائرة الخلفية للصندوق المركزي S7-300 نفس إمدادات 5 فولت متواصلة التي تعمل على جميع الوحدات الأخرى في الصندوق المركزي.لا يلزم توفير طاقة متواصلة خارجية من 24 فولت لجهاز IM 360 نفسهعلى النقيض من ذلك، فإن IM 361 في كل رف التوسع يتطلب مصدر طاقة 24 فولت DC خارجي خاص به.
هذا الاختلاف يعكس التمييز المعماري: IM 360 في الرف المركزي لديه مصدر الطاقة PS 307 الذي يوفر طاقة الرف المركزي ،في حين أن IM 361 في رفات التوسع يجب أن توفر مصدر الطاقة الخلفي الخاص بها لوحدات رف التوسع.
س2: كم من وحدات IM 360 يمكن تركيبها في رف مركزي واحد S7-300؟
يُسمح بـ IM 360 واحد فقط لكل وحدة معالجة مركزية S7-300 ̇ يربط IM 360 وحدة معالجة مركزية واحدة بسلسلة رف التوسيع الخاصة بها ، وتدعم وحدة معالجة مركزية واحدة على الأكثر سلسلة واحدة من هذه.محطات S7-300 متعددة (كل منها مع وحدة المعالجة المركزية الخاصة بها) يمكن أن يكون لكل منها IM 360 الخاص بها، ولكن داخل محطة S7-300 واحدة (معالج واحد ومصاعدها المرتبطة) ، يتم استخدام IM 360 واحد فقط.
هذا يتفق مع بنية S7-300: تقوم وحدة معالجة مركزية واحدة بإدارة جميع الوحدات في جميع الرفوف المتصلة كمحطة متماسكة واحدة.
السؤال 3: هل يمكن للوحدات الموجودة في رف التوسع الأول (رف 1) التواصل مع الوحدات الموجودة في رف التوسع الثاني (رف 2) ، أم فقط مع وحدة المعالجة المركزية؟
كل تبادل البيانات بين الوحدات في محطة S7-300 متعددة الرفات يمر عبر برنامج المستخدم في وحدة المعالجة المركزية.
There is no direct module-to-module communication between expansion racks — a digital output in rack 2 cannot directly control an output in rack 3 without the CPU program reading the condition and writing the output.
هذا يتفق مع بنية PLC القياسية: تقوم وحدة المعالجة المركزية بتنفيذ البرنامج ، وقراءة المدخلات من جميع الرفوف ، ومعالجة المنطق ، وكتابة المخرجات إلى جميع الرفوف في كل دورة مسح.سلسلة IM 360/361 هي بنية تحتية لنقل البيانات، ليست شبكة اتصال بين الأقران.
السؤال 4: ما هو الحد الأقصى لعدد الوحدات على جميع الرفوف الأربعة (الوسط + 3 توسع) في تكوين IM 360/361؟
يوفر كل رف S7-300 ما يصل إلى 8 فتحات للوحدات (المواقف 1?? 8 في ترقيم الفتحة ، بعد فتحات وحدة المعالجة المركزية / PS في رف 0). مع رف مركزي واحد وثلاثة رفات توسيع:8 + 8 + 8 + 8 = 32 فتحة وحدة أقصاها للإشارة، وظيفة، ووحدات الاتصال.
يحتل وحدة المعالجة المركزية نفسها (في الرف 0) وIM 360 واحد (في الرف 0) اثنين من مواقع فتحات الرف 0 ، مما يقلل من الحد الأقصى العملي في الرف 0.
يستخدم كل رف توسيع أيضًا فتحة واحدة لوحدة استقبال IM 361 ، مما يقلل من فتحات وحدة الإشارة المتاحة في كل رف توسيع إلى 7.
السؤال 5: المنتج في مرحلة التوقف. هل هناك بدائل وظيفية لتصاميم S7-300 الجديدة؟
بالنسبة لتصاميم الآلات الجديدة التي تتطلب إدخالاً وإخراجاً موزعةً خارج رف واحد S7-300، توصي شركة سيمنس بالانتقال إلى نظام SIMATIC S7-1500 مع أنظمة إدخال وإخراج موزعة ET 200SP أو ET 200MP.متصلة عبر PROFINET.
النهج S7-1500 بالإضافة إلى PROFINET توزيع إدخال / خروج يحقق فاصلًا ماديًا أكبر (حتى 100 متر بين عقدة PROFINET) ، وكثافة إدخال / خروج أعلى ،وتشخيص أفضل مقارنة مع نهج IM 360/361 متعدد الرفوف.
بالنسبة للمنشآت القائمة S7-300 حيث يجب الحفاظ على IM 360/361 ، تتوفر الوحدات الاحتياطية من مخزون سيمنس (إذا كانت متاحة) وسوق الفائض الصناعي.
