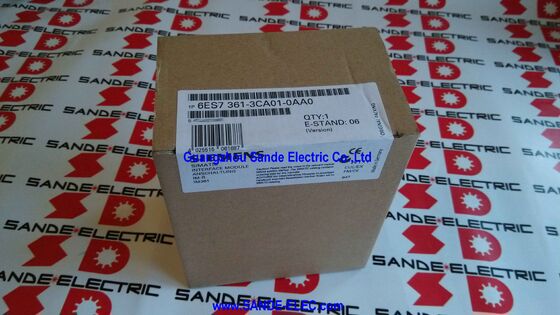

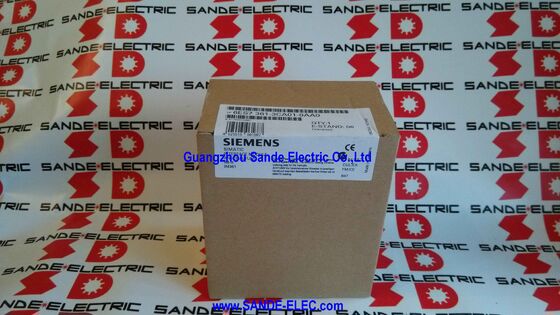

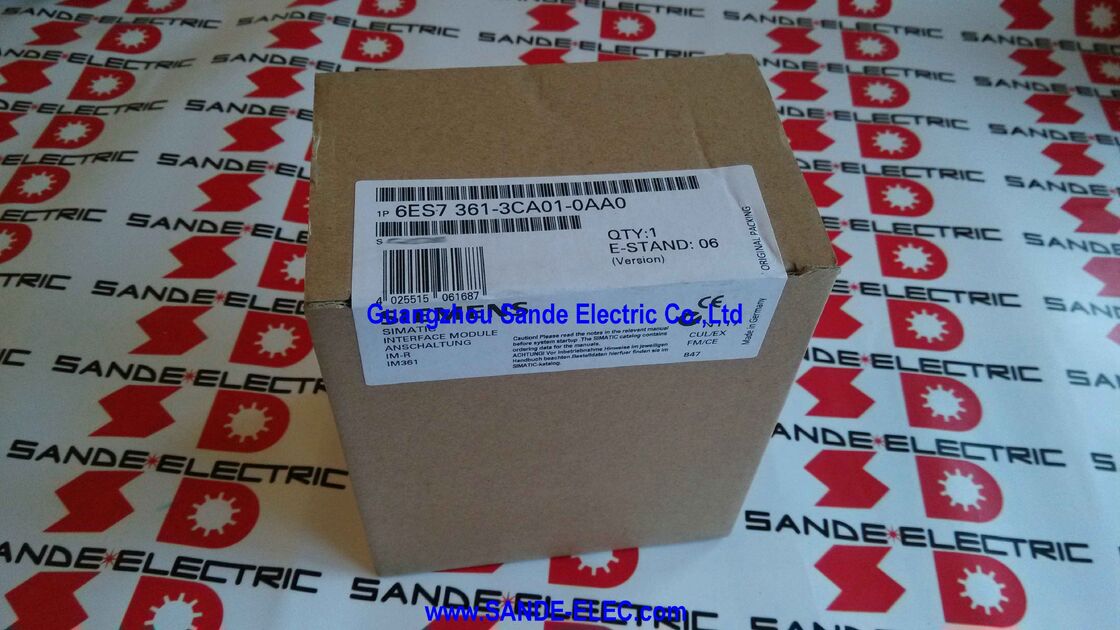

سيمنز 6ES7361-3CA01-0AA0 | SIMATIC S7-300 IM 361 — وحدة واجهة استقبال رف التوسيع، 24VDC، تمرير ناقل K، 0.8A لوحة خلفية، كابل بحد أقصى 10 متر

نظرة عامة

وحدة Siemens 6ES7361-3CA01-0AA0 هي IM 361 — وحدة واجهة الاستقبال المثبتة في أرفف توسيع S7-300 لإكمال الرابط الذي أنشأته IM 360 في الرف المركزي. كل تكوين S7-300 متعدد الأرفف المبني حول زوج IM 360/361 يحتاج إلى واحد على الأقل من هذه الوحدات: وحدة IM 361 واحدة لكل رف توسيع، تستقبل البيانات المرسلة من IM 360 في الرف المركزي وتجعل ناقل اللوحة الخلفية لـ S7-300 — بما في ذلك ناقل K الحاسم — متاحًا لكل وحدة مثبتة في رف التوسيع.

قدرة ناقل K هي ما يفصل بشكل أساسي زوج IM 360/361 عن زوج توسيع IM 365 الأبسط. تقوم IM 365 بتوصيل رف توسيع واحد بالرف المركزي، لكنها لا توجه ناقل K عمدًا — مما يعني أنه لا يمكن تثبيت وحدات الوظائف (FMs) وبعض معالجات الاتصالات التي تتواصل مع وحدة التحكم المركزية عبر ناقل K في رف توسيع IM 365.

على النقيض من ذلك، تقوم IM 361 بتوجيه ناقل K الكامل إلى رفها، مما يمنح كل وحدة مثبتة — بما في ذلك وحدات FMs للتحكم في تحديد المواقع، والتحكم في PID، والعد، والتحكم في الكامات — وصولاً كاملاً إلى ناقل الاتصالات الخاص بوحدة التحكم المركزية. بالنسبة لمصممي الأنظمة الذين يحتاجون إلى توزيع وحدات الوظائف عبر أرفف متعددة، فإن IM 361 هي المسار الوحيد.

المواصفات الرئيسية

هندسة الأرفف الثلاثة — IM 360 + ثلاث وحدات IM 361

تدعم هندسة الأرفف المتعددة لـ S7-300 مع IM 360/361 ما يصل إلى أربعة أرفف إجمالاً — رف مركزي واحد (الرف 0، مع IM 360) وما يصل إلى ثلاثة أرفف توسيع (الأرفف 1، 2، و 3، كل منها مع وحدة IM 361 واحدة).

يقوم كابل التوصيل (6ES7368-3BB01-0AA0 أو ما شابه، يباع بشكل منفصل) بربط IM 360 بوحدة IM 361 الأولى، وإذا كانت هناك حاجة إلى رف توسيع ثانٍ وثالث، فإن وحدات IM 361 اللاحقة تتصل بالتسلسل من الوحدة السابقة — تقبل كل وحدة IM 361 البيانات الواردة من الوحدة العلوية وتمررها إلى وحدة IM 361 السفلية في الرف التالي، بينما تغذي في نفس الوقت ناقل اللوحة الخلفية لرف التوسيع المحلي.

يحدد الحد الأقصى لطول الكابل البالغ 10 أمتار بين وحدات الواجهة الفصل المادي بين الأرفف. في آلة أدوات كبيرة مع خزانة رئيسية وخزانة أو خزانة قمر صناعي واحدة أو اثنتين، تضم كل خزانة رف S7-300 واحد، ويسمح حد الـ 10 أمتار بتوزيع الأرفف عبر مساحة آلة ذات حجم معقول.

للفصل المادي الأكبر — حيث تحتاج وحدة التحكم إلى الوصول إلى لوحة بعيدة على بعد أكثر من 10 أمتار — فإن وحدات الإدخال/الإخراج الموزعة عبر PROFIBUS DP أو PROFINET (ET 200M، ET 200SP) هي الحل المناسب بدلاً من امتداد واجهة وحدة الأرفف المتعددة.

مزود طاقة خارجي 24 فولت تيار مستمر — مستقل عن كابل التوصيل

تتطلب IM 361 مزود طاقة 24 فولت تيار مستمر خاص بها، متصل مباشرة بأطراف الطاقة الخاصة بها في رف التوسيع — لا يتم اشتقاقه من أو عبر كابل التوصيل من IM 360 في الرف المركزي.

هذا الاستقلال له ميزة عملية: يمكن التحكم في مزود طاقة كل رف توسيع بشكل مستقل، ويمكن إيقاف تشغيل رف التوسيع للصيانة (استبدال الوحدات، إضافة الأسلاك) بينما يستمر تشغيل الرف المركزي مع وحدة التحكم المركزية إذا سمح التطبيق بذلك.

يغذي مزود الطاقة 24 فولت تيار مستمر إلى IM 361 أيضًا طاقة ناقل اللوحة الخلفية للوحدات المثبتة في رف التوسيع — حد تيار اللوحة الخلفية البالغ 0.8 أمبير لوحدة IM 361 هو إجمالي التيار المتاح لجميع الوحدات في رف التوسيع هذا مجتمعة. في رف وحدات الإشارة الرقمية، نادرًا ما يكون هذا قيدًا.

في رف يحتوي على وحدات وظائف خاصة عالية التيار، يجب التحقق من ميزانية تيار اللوحة الخلفية مقابل مجموع استهلاك التيار لجميع الوحدات المثبتة.

مؤشرات الحالة والأعطال LED

توفر IM 361 مؤشرين للحالة على واجهتها الأمامية:

مؤشر SF LED (عطل النظام — أحمر): يضيء عندما يكون كابل التوصيل من الوحدة العلوية (IM 360 أو IM 361 السابقة) مفقودًا، أو عندما تكون الوحدة العلوية مطفأة، أو عندما تكون وحدة التحكم المركزية في حالة إيقاف التشغيل.

تعكس حالة مؤشر SF LED مباشرة حالة الاتصال بالوحدة العلوية — يشير مؤشر SF LED المضاء إلى أن رف التوسيع قد فقد اتصاله بوحدة التحكم المركزية.

مؤشر 5VDC LED (أخضر): يشير إلى أن مزود الطاقة المنطقي الداخلي 5 فولت لناقل اللوحة الخلفية لـ S7-300 موجود وضمن المواصفات في رف التوسيع. يؤكد هذا المؤشر أن اللوحة الخلفية تعمل وجاهزة لتزويد الوحدات المثبتة في رف التوسيع بالطاقة.

أسئلة متكررة

س1: هل يمكن لوحدة تحكم S7-300 واحدة استخدام كل من IM 361 (في تكوين IM 360/361) و IM 365 في نفس الوقت؟

لا. تدعم كل وحدة تحكم S7-300 تكوين واجهة توسيع واحد — إما IM 360 واحدة (ترسل إلى ما يصل إلى ثلاث وحدات استقبال IM 361)، أو زوج IM 365 واحد.

لا يمكن خلط هذين النوعين من الواجهات في نفس محطة S7-300.

يجب اتخاذ القرار بين IM 365 الأبسط (تكلفة أقل، رف واحد، لا يوجد ناقل K) وزوج IM 360/361 الكامل (تكلفة أعلى، ما يصل إلى ثلاثة أرفف، ناقل K كامل) في وقت تصميم النظام.

س2: هل يمكن تثبيت وحدات الوظائف مثل وحدة FM 355 PID في رف توسيع IM 361؟

نعم — هذا هو السبب الرئيسي لاختيار IM 361 بدلاً من IM 365 الأبسط. تقوم IM 361 بتوجيه ناقل K (ناقل C) إلى رف التوسيع، مما يمنح وحدات الوظائف وصولاً مباشرًا للاتصال بوحدة التحكم المركزية.

وحدات FM مثل FM 355 (التحكم في درجة الحرارة)، FM 350 (العد)، FM 351 (تحديد المواقع)، و FM 352 (التحكم الإلكتروني في الكامات) تتطلب جميعها اتصال ناقل K ويمكن أن تعمل بشكل طبيعي في رف توسيع IM 361. وينطبق الشيء نفسه على بعض معالجات الاتصالات ذات وظائف ناقل K.

لاحظ أن تكوين الأجهزة في STEP 7 يجب أن يعكس بشكل صحيح الموقع الفعلي لكل وحدة FM في مخطط عناوين الرف.

س3: تتطلب IM 361 مزود طاقة خارجي 24 فولت تيار مستمر. هل يتم تضمين هذا المزود مع الوحدة أم يجب توفيره بشكل منفصل؟

لا يتم تضمين مزود الطاقة 24 فولت تيار مستمر مع IM 361 — إنه مصدر طاقة يتم توفيره في الموقع ويجب توفيره في رف التوسيع. وحدة مزود الطاقة SIMATIC PS 307 (مثبتة في رف التوسيع إلى يسار IM 361) هي الحل القياسي من سيمنز، وتحول تيار متردد من الشبكة إلى 24 فولت تيار مستمر لكل من IM 361 والوحدات الموجودة في رف التوسيع. بدلاً من ذلك، يمكن لمزود طاقة اللوحة 24 فولت تيار مستمر الموجود تغذية أطراف الطاقة الخاصة بـ IM 361 مباشرة إذا كانت السعة الكافية متاحة.

س4: ما هو كابل التوصيل المستخدم بين IM 360 و IM 361، وما هي الأطوال المتاحة؟

يتم طلب كابل التوصيل لزوج IM 360/361 بشكل منفصل تحت رقم الكتالوج 6ES7368-3BB01-0AA0 (1 متر)، 6ES7368-3BC51-0AA0 (2.5 متر)، أو تسميات مماثلة لأطوال أخرى تصل إلى 10 أمتار.

يحتوي الكابل على ملف موصل محدد يتناسب مع منافذ واجهة الكابل الخاصة بـ IM 360 و IM 361. لا يمكن استبداله بكابل DIN قياسي أو كابل عام.

الحد الأقصى لطول الكابل المسموح به بين أي وحدتي واجهة (IM 360 إلى IM 361، أو IM 361 إلى IM 361) هو 10 أمتار — هذا حد كهربائي صارم، وليس توصية.

س5: تاريخ انتهاء الخدمة هو يناير 2023. هل هذا يعني أن IM 361 لم تعد متاحة؟

انتهاء الخدمة (PM400) يعني أن سيمنز بدأت في إزالة المنتج من المبيعات النشطة — وليس أنه أصبح غير متاح على الفور. عادةً ما تظل المنتجات قابلة للشراء من سيمنز والموزعين المعتمدين لفترة انتقالية بعد تاريخ انتهاء الخدمة، مع توفر يعتمد على المخزون.

بعد نفاد مخزون سيمنز، يستمر سوق فائض الصناعة في توفير وحدات مستعملة ومجددة. السياق الأوسع هو أن منصة S7-300 نفسها تنتقل إلى نهاية البيع، مع توصية سيمنز بالانتقال إلى SIMATIC S7-1500.

لصيانة تركيبات S7-300 متعددة الأرفف الحالية، تظل كل من IM 360 و IM 361 قطع غيار صالحة للمستقبل المنظور.
