جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

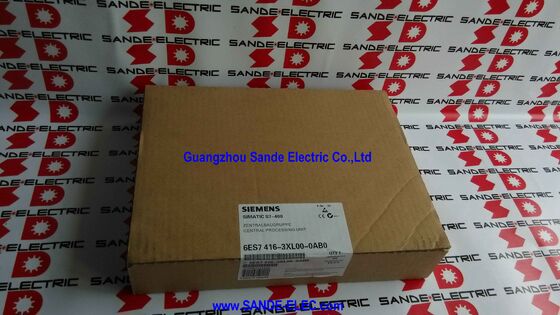

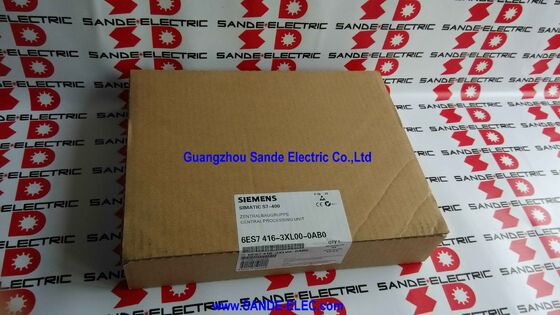

| رقم الموديل | 6ES7416-3XL00-0AB0 |
تعد كل من وحدة المعالجة المركزية CPU 416-3 ووحدة المعالجة المركزية CPU 416-2 من وحدات المعالجة المركزية S7-400 عالية الأداء، ولكنها تخدم متطلبات معمارية مختلفة. تعمل وحدة المعالجة المركزية 416-2 على زيادة حجم الذاكرة العاملة إلى الحد الأقصى بمقدار 5.6 ميجابايت مع واجهتي اتصال. تقوم وحدة المعالجة المركزية 416-3 باستبدال بعض الذاكرة (3.2 ميجابايت) بواجهة ثالثة: موصل IFM.
توفر الواجهة الثالثة - المخصصة لـ IFM (وحدة الواجهة) - الاتصال الفعلي للاتصال المباشر بين الرفوف في تكوينات S7-400 متعددة الرفوف. حيث يتعامل زوج وحدة الواجهة القياسية IM 460/461 مع امتداد ناقل اللوحة الإلكترونية المعززة، تتيح واجهة IFM المخصصة لوحدة المعالجة المركزية 416-3 الاتصال المتزامن المباشر بين الحامل المركزي وبنيات حامل التوسعة المحددة دون استهلاك فتحة إدخال/إخراج قياسية.
تغطي الواجهة الأولى (MPI/DP، 12 ميجابت/ثانية) الوصول إلى البرمجة، واتصالات HMI، وتشغيل PROFIBUS DP الرئيسي/التابع. تضيف الواجهة الثانية شبكة PROFIBUS DP مستقلة. تقوم واجهة IFM الثالثة بتقريب بنية الاتصال للتثبيتات التي تحتاج إلى الثلاثة.
| المعلمة | قيمة |
|---|---|
| الذاكرة العاملة | 3.2 ميجابايت (1.6 ميجابايت كود + 1.6 ميجابايت بيانات) |
| الواجهة الأولى | MPI/DP، 12 ميجابت/ثانية |
| الواجهة الثانية | بروفيبوس موانئ دبي |
| الواجهة الثالثة | IFM |
| منصة | سيماتيك S7-400 |
| ميزة | وحدة المعالجة المركزية 416-2 (XN05) | وحدة المعالجة المركزية 416-3 (XL00) |
|---|---|---|
| الذاكرة العاملة | 5.6 ميجابايت | 3.2 ميجابايت |
| واجهات | MPI/DP + DP | MPI/DP + DP + IFM |
| موصل IFM | لا | نعم |
تعد وحدة المعالجة المركزية CPU 416-3 هي المواصفات الصحيحة عندما تكون واجهة IFM الثالثة جزءًا مطلوبًا من تصميم النظام المثبت - عادةً في البنى متعددة الحامل التي تستخدم اتصال IFM للاتصال المباشر من وحدة المعالجة المركزية إلى حامل التوسيع. تعد وحدة المعالجة المركزية CPU 416-2 الخيار الأفضل عندما تكون سعة ذاكرة البرامج والبيانات هي محرك التصميم الأساسي.
أنظمة S7-400 متعددة الرفوف مع مزامنة IFM:وحدات تحكم كبيرة في العمليات حيث تتطلب بنية الاتصال من وحدة المعالجة المركزية إلى الحامل واجهة IFM جنبًا إلى جنب مع شبكات PROFIBUS DP المزدوجة.
أتمتة العمليات ذات عدد القنوات العالية:يوفر 3.2 ميجابايت ذاكرة كافية لبرامج التحكم الكبيرة التي تدير مئات نقاط الإدخال/الإخراج عبر قطاعات PROFIBUS DP المتعددة.
الاستبدال في أنظمة وحدة المعالجة المركزية 416-3 المثبتة:يحافظ رقم الجزء الدقيق 6ES7416-3XL00-0AB0 على بنية الواجهات الثلاثة وتكوين الأجهزة للنظام المثبت.
س1: ما هي واجهة IFM المستخدمة في وحدة المعالجة المركزية 416-3؟
تقوم واجهة IFM (وحدة الواجهة) بتوصيل وحدة المعالجة المركزية بوحدات اتصال محددة بين الرفوف في تكوينات S7-400 متعددة الرفوف. فهو يوفر مسارًا مباشرًا للبيانات بين وحدة المعالجة المركزية وأجهزة حامل التوسيع دون استخدام واجهات PROFIBUS DP أو MPI القياسية. تحدد وحدات IFM وبنية الحامل المحددة الاستخدام الوظيفي لهذه الواجهة.
س2: هل يمكن استبدال وحدة المعالجة المركزية 416-3 بوحدة المعالجة المركزية 416-2 في نظام موجود؟
ليس بشكل مباشر إذا كان النظام يستخدم واجهة IFM. لا تحتوي وحدة المعالجة المركزية (CPU 416-2) على واجهة IFM ثالثة - حيث يؤدي استبدالها إلى إزالة اتصال IFM من النظام ويتطلب تغييرات في تكوين الأجهزة. إذا لم تكن واجهة IFM نشطة في النظام المثبت، فقد تكون وحدة المعالجة المركزية 416-2 قابلة للاستخدام، ولكن اختلاف الذاكرة (5.6 ميجابايت مقابل 3.2 ميجابايت) يعني تشغيل البرامج الأكبر حجمًا على 416-2 بدون مشكلة، في حين أن البرامج الكبيرة جدًا لن تتناسب مع 416-3.
س3: ما هو الحد الأقصى لعدد رفوف التوسيع لوحدة المعالجة المركزية 416-3؟
تدعم عائلة S7-400 CPU 416 ما يصل إلى 21 رف توسع. يعتمد العدد المحدد على تكوين وحدة الحامل والواجهة. تحدد وثائق النظام S7-400 الحدود الدقيقة بناءً على أنواع وحدات واجهة IM 460/461 وترتيب اتصال IFM.
س4: ما هي أداة البرمجة المطلوبة لوحدة المعالجة المركزية 416-3؟
تعد STEP 7 Classic (V5.x) أداة البرمجة والتكوين الأساسية لوحدات المعالجة المركزية S7-400 بما في ذلك وحدة المعالجة المركزية 416-3. يتم تنفيذ كل من تكوين الأجهزة وتعيين شبكة PROFIBUS DP وتنزيل البرنامج في الخطوة 7. يجب التحقق من دعم TIA Portal لوحدات المعالجة المركزية S7-400 المحددة مقابل إصدار البرنامج الثابت المثبت.
س5: ما هو خيار النسخ الاحتياطي للذاكرة المتاح لوحدة المعالجة المركزية 416-3؟
تستخدم وحدات المعالجة المركزية S7-400 بطاقة ذاكرة تعتمد على ذاكرة الوصول العشوائي/الفلاش (بطاقة الذاكرة S7-400) التي تخزن البرنامج بشكل غير متطاير. عند التشغيل، تقوم وحدة المعالجة المركزية بتحميل البرنامج من بطاقة الذاكرة إلى ذاكرة الوصول العشوائي العاملة. تحتفظ بطاقة الذاكرة بالبرنامج بدون بطارية احتياطية، على الرغم من أن البيانات المحفوظة (العدادات والأعلام والمؤقتات) تتطلب بطارية احتياطية. استبدل البطارية في دورة صيانة مجدولة.
