جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |

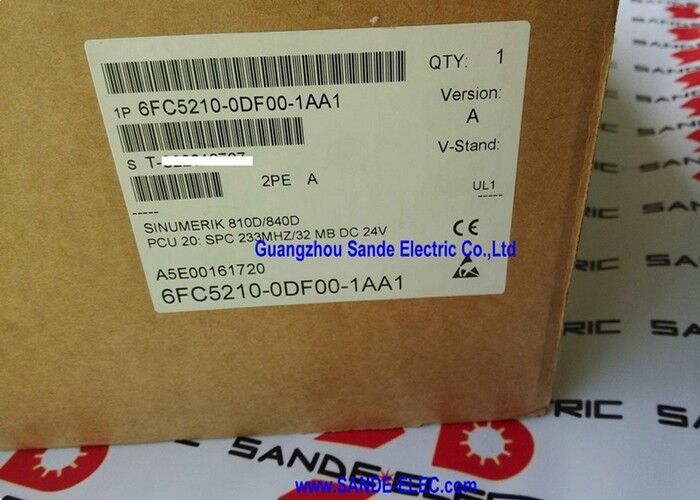

| رقم الموديل | 6FC5210-0DF00-1AA1 |
إن SINUMERIK 810D و 840D هي أنظمة CNC عالية الأداء تستخدم على نطاق واسع في مراكز التصنيع ومراكز التحويل وأجهزة الطحن وخطوط النقل.6FC5210-0DF00-1AA1 PCU 20 (وحدة تحكم اللوحة) يوفر طبقة حاسوب لوحة المشغل إنه يعمل برنامج SINUMERIK HMI، يدير واجهة المشغل، ويتواصل مع NCU (وحدة التحكم العددي) عبر SINUMERIK الداخلية.
وحدة الكمبيوتر المحمول هي وحدة مميزة جسديا من وحدة الكمبيوتر المحمول. تتعامل وحدة الكمبيوتر المحمول مع الحسابات CNC في الوقت الحقيقي interpolation المحور، تنفيذ PLC، والاتصالات الخدمية.وحدة التحكم في الكمبيوتر 20 تتعامل مع كل ما يراه مشغل الآلة ويتفاعل معه: عرض بيانات الأداة، وتحرير البرامج، وشاشات الحالة، وإدخال البيانات يدويا.هذا الفصل الوظيفي يعني أن بيئة الحوسبة HMI يمكن استبدالها أو ترقيتها بشكل مستقل عن وحدة التحكم CNC نفسها.
6FC5210-0DF00-1AA1 هو نوع المعالج 233MHz من وحدة الكمبيوتر العددي 20،مجهزة بـ 32 ميجابايت من ذاكرة الـ DRAM و 16 ميجابايت من ذاكرة الفلاش التكوين المستخدم في تركيبات أدوات الآلات 810D و 840D من الجيل المتوسط التي تتطلب تشغيل SINUMERIK HMI في لوحة المشغل.
| المعلم | القيمة |
|---|---|
| نوع المنتج | وحدة تحكم لوحة PCU 20 |
| CNC متوافق | سينومريك 810D، 840D |
| المعالج | 233 ميغاهرتز |
| ذاكرة الوصول | 32 ميجابايت من ذاكرة الـ DRAM |
| فلاش | 16 ميغابايت |
| فولتاج التغذية | 24 فولت DC |
| التيار الحالي | 160 mA |
| الحد الأقصى للرطوبة | 80٪ RH (غير مكثف) |
| الارتفاع القصوى | 1000 متر |
| الوزن | 1.28 كجم |
توفر ذاكرة الـ 32 ميغابايت DRAM الخاصة بجهاز الكمبيوتر الشخصي 20 ذاكرة عمل أثناء التشغيل لتطبيقات HMI قوائم البرامج النشطة ، و جداول الأدوات والمعايير التي يتم الاحتفاظ بها في ذاكرة الـ RAM لعرض سريع ، وتنفيذ برنامج HMI.فلاش 16 ميجابايت تخزن البرنامج التشغيلي صورة تطبيق سينومريك HMI، ملفات تكوين خاصة بالجهاز، والبيانات المحفوظة التي يجب أن تعيش دورات الطاقة دون احتياطي البطارية.
معالج 233 ميغا هرتز كاف لمهمات شاشة SINUMERIK HMI التي تم تصميم هذه الوحدة لها.والتي تتصل بجهاز الكمبيوتر الرقمي وواجهة لوحة المفاتيح يعد جهاز الكمبيوتر الرقمي جميع أحداث الإدخال ويقوم بتجديد الشاشة دون الاعتماد على معالجة CNC في الوقت الحقيقي من NCU.
مركز التصنيع SINUMERIK 840D تعويض وحدات الكمبيوتر:يطور مركز معالجة يعمل بنظام SINUMERIK 840D CNC خطأ في وحدة الكمبيوتر الشخصي: فشل في شاشة HMI ، لا تستجيب لوحة المشغل ، أو فشل في تشغيل وحدة الكمبيوتر الشخصي.استبدال 6FC5210-0DF00-1AA1 يعيد وظائف لوحة المشغل. يواصل وحدة NCU الاحتفاظ بتكوين الجهاز ؛ يتم تكوين وحدة PCU الاستبدالية لإعادة الاتصال بالوحدة NCU دون فقدان بيانات محور الجهاز.
SINUMERIK 810D مركز الدوران HMI استعادة:مركز الدوران مع جهاز التحكم SINUMERIK 810D يفقد قدرة HMI بسبب فشل PCU. 6FC5210-0DF00-1AA1 هو بديل مباشر لنفس PCU 20 المتغير، استعادة شاشة تشغيل،القدرة على تحرير البرامج، وتعليق حالة الجهاز دون الحاجة إلى استبدال NCU.
مسار ترقية اللوحة:مشغلي الآلات يبلغون عن استجابة HMI بطيئة على تركيب 810D القديم.تحديث PCU 20 من نوع أبطأ إلى 233MHz 6FC5210-0DF00-1AA1 يحسن تحديث الشاشة واستجابة إدخال المعلمات دون تعديل تكوين CNC أو المحور للآلة.
س1: ما هو الفرق بين PCU 20 و PCU 50 في نظام SINUMERIK 810D/840D؟
كلاهما وحدات تحكم لوحة للSINUMERIK 810D/840D ولكن وحدة الكمبيوتر 50 هي وحدة ذات مواصفات أعلى مع قدرة حاسوبية أكبر بكثير، و RAM أكبر،و محرك أقراص صلبة أو خيار تخزين CompactFlash مقارنة مع التخزين القائم على فلاش PCU 20. يدعم PCU 50 (6FC5210-0DF01-0AA0 وما شابه) وظائف HMI أكثر تقدماً وقدرة بيانات أكبر.المتغير القائم على الفلاش مناسبة لمتطلبات HMI مركز التصنيع القياسي دون متطلبات طاقة أعلى التي تبرر PCU 50.
س2: هل يمكن استخدام 6FC5210-0DF00-1AA1 مع كل من أنظمة SINUMERIK 810D و 840D؟
نعم، وحدة تحكم الحاسوب 20 متوافقة مع كل من نظام سينومريك 810D و 840D CNC.لكن وحدة تحكم الكمبيوتر 20 تتصل بكل منهما عبر نفس الواجهةيتم تكوين تكوين برنامج HMI على PCU 20 لتتناسب مع نوع NCU المتصل وتكوين الجهاز.
السؤال 3: هل يتم تخزين برنامج آلة الأدوات وبيانات المعلمات في وحدة الكمبيوتر العادي 20؟
يتم توزيع بيانات البرامج الجزئية وبارامترات CNC عبر PCU و NCU. تقع معايير CNC النشطة وتكوين المحور في NCU. بيانات مستوى HMI قوائم البرامج،جداول بيانات الأداة المعروضة من خلال لوحة المشغل، ويتم إدارة تكوين HMI بواسطة PCU. عند استبدال PCU 20 ، لا تتأثر معايير محور الآلة في NCU.فقط التكوين المحدد لـ HMI على وحدة الكمبيوتر المركزي يحتاج إلى الاستعادة من النسخ الاحتياطي.
السؤال 4: أي نوع من لوحة المشغل يتصل بـ 6FC5210-0DF00-1AA1؟
ويتم توصيل وحدة تحكم الكمبيوتر 20 إلى وحدات لوحة المشغل الأمامية SINUMERIK 810D/840D ، وتحديداً OP 010 ، OP 012 ، OP 015 ،أو متغيرات لوحة المشغل المكافئة التي كانت معاصرة مع جيل PCU 20يحتوي الاتصال على إشارة العرض، واجهة لوحة المفاتيح، واتصالات USB أو MPI بين وحدة الكمبيوتر الشخصي ولوحة المشغل.يتم تحديد نوع المكونات الفيزيائية ومواصفات الكابلات من خلال وثائق الأجهزة SINUMERIK 810D/840D لوحة المشغل المحددة المثبتة على الآلة.
س5: ما البرنامج اللازم لتكوين أو استعادة وحدة الكمبيوتر العصبي 20 بعد الاستبدال؟
بعد استبدال وحدة الكمبيوتر المحمول، يجب تحميل برنامج SINUMERIK HMI والتكوين المحدد للجهاز على وحدة الكمبيوتر المحمول الجديدة. The restore procedure uses a SINUMERIK system software backup — typically created during machine commissioning and stored on the operator panel's USB port or on a PC using SINUMERIK system software toolsيتم توثيق الإجراء المحدد في دليل التشغيل SINUMERIK 810D/840D. استخدام نسخة احتياطية معتمدة من الجهاز الأصلي هو مسار الاستعادة الأكثر موثوقية.
