جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6FC5312-0DA01-0AA0 |

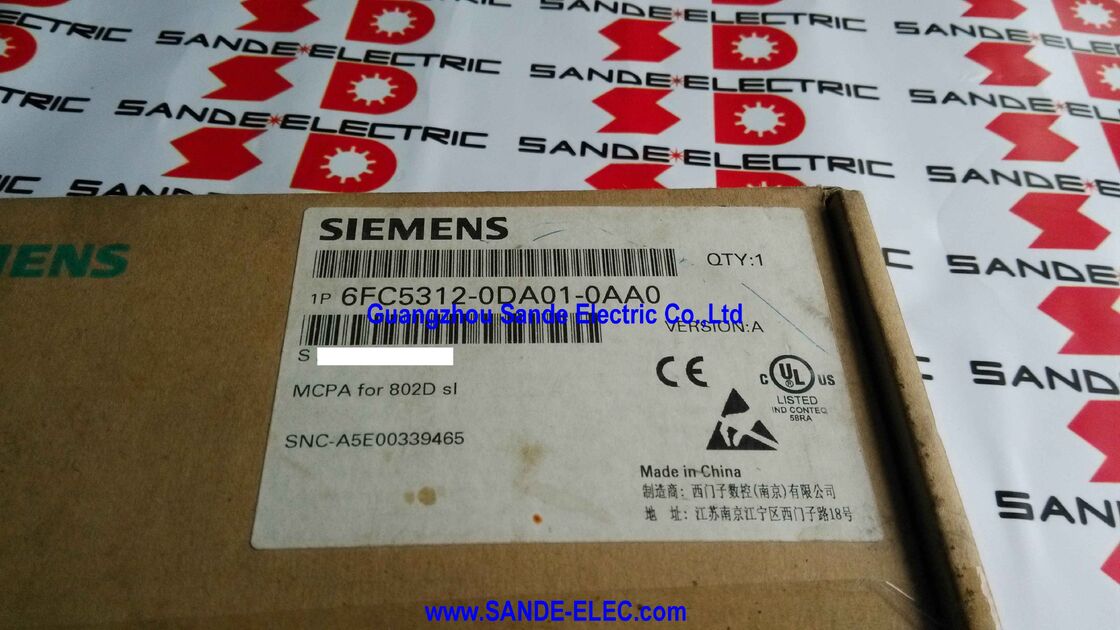

الـ سيمنز 6FC5312-0DA01-0AA0 هي MCPA — وحدة مدمجة ولكنها مهمة وظيفيًا في نظام CNC SINUMERIK 802D sl.
يشمل تسمية MCPA وظيفتيها في اسم واحد: واجهة لوحة تحكم الماكينة (اتصال MCP عبر كابل شريطي) ومخرج تناظري (مرجع المغزل ±10 فولت).
تتشارك هاتان الوظيفتان في وحدة مادية واحدة لأنهما تظهران معًا في نفس سيناريو تثبيت CNC: يتم تركيب لوحة تحكم الماكينة 802D sl مباشرة بجوار وحدة العرض، متصلة عبر وحدة الواجهة هذه، ويستخدم التثبيت نفسه عادةً محرك مغزل تناظري يتطلب خرج الأمر ±10 فولت الذي توفره MCPA في نفس الوقت.
SINUMERIK 802D sl هو نظام CNC من سيمنز للفئة الابتدائية إلى المتوسطة لآلات التفريز والخرط، والذي تم وضعه لتوفير إمكانيات CNC كاملة بمستويات أجهزة فعالة من حيث التكلفة.
في العديد من أدوات الآلات المجهزة بـ 802D sl، يكون محرك المغزل عبارة عن عاكس تردد متغير تناظري (VFD) أو محرك سيرفو تناظري — وهي تقنية ناضجة تأخذ جهدًا بين -10 فولت و +10 فولت كمرجع لسرعتها.
يقوم المخرج التناظري لـ MCPA بتوصيل هذا المرجع ±10 فولت مباشرة من CNC 802D sl، وترجمة سرعة المغزل المبرمجة (أمر S في برنامج NC) إلى جهد تناظري ينفذه محرك المغزل.
بدون MCPA، تكون وظيفتان غير متاحتين في وقت واحد: لا يمكن قيادة المغزل التناظري من CNC، ولا يمكن توصيل لوحة تحكم الماكينة 802D sl (لوحة مشغل الماكينة بأزرار المحاور اليدوية، والتحكم في تجاوز سرعة المغزل، وتجاوز سرعة التغذية) عبر مسار الكابل الشريطي المخصص لها.
لذلك، فإن MCPA هي مكون ضروري في أي تثبيت 802D sl يستخدم مغزلًا تناظريًا ولوحة تحكم الماكينة القياسية.
| المعلمة | القيمة |
|---|---|
| المخرج التناظري | 1 × ±10 فولت (مرجع المغزل) |
| واجهة MCP | كابل شريطي إلى 6FC5303-0AF30-1AA0 |
| واجهة PCU | موصل X110 |
| الوزن | 0.30 كجم |
| الأصل | الصين |
| CNC متوافق | SINUMERIK 802D sl |
| MCP متوافق | 6FC5303-0AF30-1AA0 |
| الحالة | قطعة غيار |
إشارة ±10 فولت هي اللغة التناظرية العالمية بين وحدة تحكم CNC ومحرك مغزل تناظري. عندما يقوم مشغل الماكينة أو برنامج NC بتوجيه سرعة مغزل — على سبيل المثال، 3000 دورة في الدقيقة لعملية التفريز — يقوم CNC 802D sl بحساب جهد الخرج المناسب بناءً على الحد الأقصى لسرعة المغزل المكونة، ويقوم بتوسيع نطاقه بشكل متناسب، ويخرج هذا الجهد من طرف الخرج التناظري لـ MCPA.
إذا كان الحد الأقصى للسرعة المكونة هو 6000 دورة في الدقيقة والسرعة الموجهة هي 3000 دورة في الدقيقة، فإن الخرج هو +5 فولت. يتم تمثيل اتجاه دوران المغزل (M03 للأمام، M04 للخلف في G-code القياسي) بالقطبية: جهود موجبة لاتجاه واحد، وجهود سالبة للاتجاه الآخر.
يتلقى محرك المغزل — الذي قد يكون Siemens MICROMASTER، أو Siemens G120، أو VFD تابع لجهة خارجية — هذا الجهد عند طرف الإدخال التناظري الخاص به، ويحوله إلى أمر تردد أو عزم دوران لمحركه، ويقوم بتشغيل المغزل بالسرعة الموجهة.
توجد حلقة التحكم الكاملة في سرعة المغزل في المحرك والمحرك؛ دور CNC هو ببساطة توفير نقطة ضبط الجهد.
تم استخدام واجهة المغزل التناظرية هذه في أنظمة CNC لأدوات الآلات لعقود من الزمن ولا تزال عملية تمامًا لمراكز التشغيل حيث لا تحتاج سرعة المغزل إلى التغيير عشرات المرات في الثانية أو تتطلب تنظيم سرعة الحلقة المغلقة من CNC.
لتنظيم سرعة المغزل ضمن حلقة تحكم CNC، توفر واجهة المحرك الرقمية (مثل PROFIBUS أو DRIVE-CLiQ) أداءً أعلى، ولكن نهج ±10 فولت التناظري فعال من حيث التكلفة وموثوق لمعظم تطبيقات مغازل أدوات الآلات للأغراض العامة.
لوحة تحكم الماكينة SINUMERIK 802D sl (MCP) هي صف الأزرار والمفاتيح وأدوات التحكم في التجاوز التي يستخدمها مشغل الماكينة أثناء التشغيل — بدء وإيقاف المغزل، إيقاف التغذية، بدء الدورة، مفاتيح المحور اليدوية، وأقراص تجاوز السرعة. في بنية 802D sl، يتم تثبيت MCP (6FC5303-0AF30-1AA0) عموديًا بجوار وحدة العرض، ويتصل بوحدة MCPA عبر كابل شريطي مسطح مرفق مع MCP.
يحمل هذا الكابل الشريطي الإشارات من جميع أزرار وأدوات تحكم MCP إلى وحدة MCPA، والتي بدورها تتصل بواجهة X110 لوحدة معالجة لوحة التحكم (PCU) 802D sl.
تقوم وحدة معالجة لوحة التحكم (PCU) بقراءة مدخلات لوحة المشغل عبر هذا الاتصال وتدمجها في منطق تشغيل الماكينة — تفسير زر بدء الدورة كأمر تنفيذ برنامج، وقرص تجاوز سرعة التغذية كمعدل لتغيير سرعة المحور في الوقت الفعلي، ومفاتيح الحركة اليدوية كأوامر حركة يدوية.
يضمن التصميم الميكانيكي لـ MCPA أن يكون اتصال الكابل الشريطي محميًا وأن يتم تثبيت الوحدة بشكل آمن في بنية نظام 802D sl.
تتصل الوحدة بوحدة معالجة لوحة التحكم (PCU) في الموضع X110، مما ينشئ كل من دائرة الخرج التناظري ومسار بيانات MCP عبر لوحة واجهة واحدة مدمجة.
في تثبيت كامل لـ SINUMERIK 802D sl، تشغل وحدة MCPA موضعًا محددًا في بنية النظام. وحدة معالجة لوحة التحكم (PCU) 802D sl هي وحدة أجهزة CNC المركزية التي تحتوي على معالج NC، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، وجميع الواجهات.
تتصل MCPA بواجهة X110 لوحدة معالجة لوحة التحكم (PCU). تتصل MCP بـ MCPA عبر كابل شريطي. يتصل محرك المغزل التناظري بطرف الخرج التناظري لـ MCPA (±10 فولت، عادةً عبر كابل محمي إلى الإدخال التناظري للمحرك).
يحدد تكوين معلمات 802D sl العلاقة بين سرعات المغزل المبرمجة وجهد الخرج التناظري لـ MCPA — الحد الأقصى لسرعة المغزل المقابل لـ ±10 فولت كامل النطاق، والحد الأدنى للسرعة، وقطبية الجهد لكل اتجاه مغزل.
يتم تعيين هذه المعلمات أثناء تكليف الماكينة وتسجيلها في نسخة احتياطية لبيانات الماكينة.
س1: هل يمكن استخدام MCPA مع أي محرك مغزل تناظري، أم فقط مع محركات سيمنز؟
الخرج التناظري ±10 فولت من MCPA هو واجهة قياسية في الصناعة تقبلها جميع محركات التردد المتغيرة ومحركات السيرفو التناظرية تقريبًا من أي مصنع.
تقبل Siemens MICROMASTER، و Siemens G120، وسلسلة ABB ACS، و Yaskawa V1000 و J1000، وسلسلة Mitsubishi FR-A، ومعظم العلامات التجارية الأخرى لمحركات التردد المتغيرة الرئيسية مرجع سرعة تناظري ±10 فولت عند أطراف AI (الإدخال التناظري) الخاصة بها.
لا تقوم MCPA بأي بروتوكول خاص بالمحرك — فهي تخرج جهدًا تناظريًا بسيطًا. يجب التحقق من حساسية مقاومة الإدخال التناظري للمحرك مقابل مواصفات خرج MCPA أثناء تصميم الماكينة.
س2: ماذا يحدث إذا فشلت وحدة MCPA في ماكينة قيد التشغيل؟
عادةً ما ينتج عن فشل MCPA تأثيران متزامنان: يفقد محرك المغزل التناظري أمر سرعته (ينخفض جهد الخرج إلى الصفر أو يصبح غير محدد، والذي تستجيب له معظم محركات التردد المتغيرة بالتوقف أو حدوث خطأ)، وتصبح مدخلات الأزرار والتجاوزات في MCP غير وظيفية (لا يمكن لـ CNC قراءة مدخلات لوحة المشغل).
سيقوم 802D sl بإنشاء رسائل خطأ مقابلة — خطأ في محرك المغزل من جانب المحرك، وربما أخطاء في الاتصال بـ MCP من جانب التحكم. تتوقف عملية الماكينة. استعادة الوظيفة الطبيعية عن طريق الاستبدال بوحدة MCPA جديدة أو مجددة واستعادة من نسخة احتياطية لبيانات الماكينة.
س3: هل وحدة MCPA قابلة للبرمجة من قبل المستخدم، أم أنها تعمل تلقائيًا من خرج أمر المغزل الخاص بـ CNC؟
لا تحتوي MCPA نفسها على أي منطق قابل للبرمجة من قبل المستخدم — إنها وحدة واجهة أجهزة تحول خرج سرعة المغزل الرقمي لوحدة معالجة لوحة التحكم (PCU) 802D sl إلى جهد تناظري وتوجه إشارات MCP.
تقع جميع حسابات سرعة المغزل ومنطق التحكم في معالج NC الخاص بـ CNC 802D sl ويتم تكوينها من خلال معلمات بيانات الماكينة أثناء التكليف.
تقوم MCPA ببساطة بتنفيذ خرج الجهد الذي يوجهه CNC.
لا يلزم أو يمكن إجراء أي تحديث للبرامج الثابتة أو برمجة لوحدة MCPA نفسها.
س4: هل يمكن تشغيل 802D sl مع محرك مغزل PROFIBUS أو رقمي دون استخدام MCPA؟
إذا كانت الماكينة تستخدم محرك مغزل رقمي متصل بـ 802D sl عبر PROFIBUS (بدلاً من ±10 فولت التناظري)، فإن أمر سرعة المغزل يسافر عبر ناقل المجال PROFIBUS ولا يلزم وجود خرج ±10 فولت تناظري.
ومع ذلك، إذا كان لا يزال يتم استخدام لوحة تحكم الماكينة 802D sl (6FC5303-0AF30-1AA0)، فقد لا تزال MCPA مطلوبة لواجهة الكابل الشريطي الخاصة بـ MCP، حتى لو لم يتم استخدام خرج المغزل التناظري.
تعتمد بنية النظام على ما إذا كان كل من اتصال MCP والخرج التناظري مطلوبين — يتم تحديد ذلك أثناء تصميم الماكينة والتكليف.
س5: تم إدراج MCPA كقطعة غيار. هل هذا يعني أنها لم تكن متاحة كمنتج جديد؟
يشير تصنيف "قطعة غيار" في وصف منتج سيمنز إلى أن MCPA ليست عنصرًا مستقلاً يمكن شراؤه لبناء آلات جديدة بالمعنى المعتاد — يتم تسليم الآلات التي تحتوي على أنظمة CNC 802D sl مع تثبيت MCPA بالفعل.
يجعل إدراج قطع الغيار MCPA متاحة للاستبدال في حالة الفشل في تثبيتات 802D sl الحالية.
تحافظ سيمنز على توفر قطع الغيار لأنظمة CNC الخاصة بها لفترة محددة بعد نهاية مبيعات المنتجات النشطة، مما يضمن أن مالكي الآلات يمكنهم الحصول على مكونات استبدال للصيانة طوال عمر خدمة الماكينة.
