جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6GK1905-0AE00 |

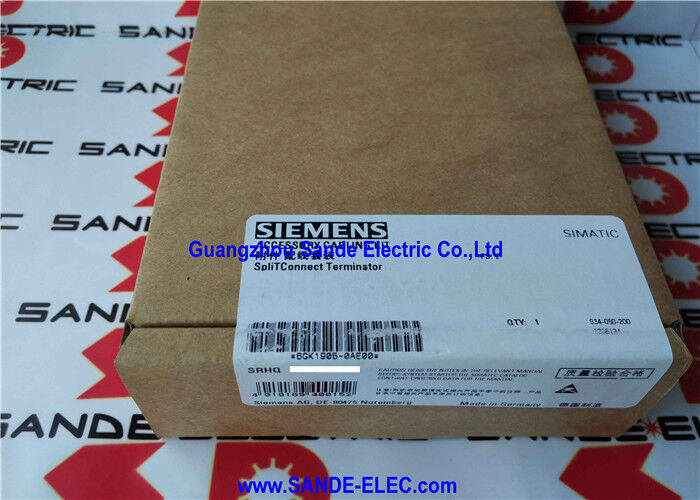

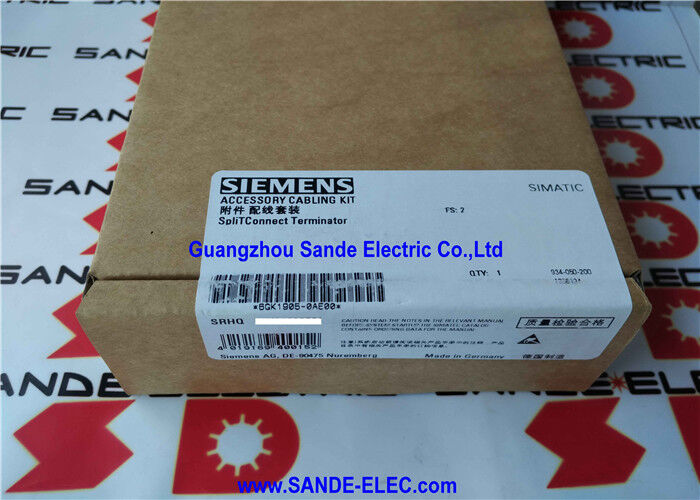

الـسيمنز 6GK1905-0AE00هي المنطقة غير الخطرة PROFIBUS PA SpliTConnect Terminator المكون السلبي الذي ينهي بشكل صحيح شريحة كابل PROFIBUS PA في نقاطه النهائية المادية.
في تركيبات محركات الباص الميداني PROFIBUS PA ، لا يعتبر الإنهاء الكهربائي السليم في كلا الطرفين من كابل القطاع اختياريًا: إنه شرط أساسي لسلامة الإشارة.
بدون تثبيت المنفذين بشكل صحيح، فإن عدم التطابق في المعوقة في نهاية الكابل يعكس إشارة الاتصال مرة أخرى على طول الكابل،خلق تداخلات في الإشارة التي يمكن أن تسبب اتصال غير موثوق به، وأخطاء متقطعة، وفقدان كامل للاتصال مع أجهزة الميدان في ظل ظروف معينة.
يمتص المنهي طاقة الإشارة في نهاية الكابل بدلاً من انعكاسها ، مما يضمن انتشار إشارة نظيفة على طول القطاع.
PROFIBUS PA هو متغير الحافلة الميدانية لمعيار PROFIBUS المصمم خصيصًا لأدوات العمليات أجهزة قياس التدفقات وأجهزة نقل الضغط ومقاييس المستوى وأجهزة استشعار درجة الحرارةوأدوات التحليل في بيئات صناعة العمليات.
يعمل بسرعة 31.25 كيلوبايت / ثانية عبر كابل من سلكين يحمل في نفس الوقت إشارة الاتصال ويوفر الطاقة للأجهزة الميدانية المتصلة.
هذا الجمع بين الطاقة والاتصالات على سلكين هو ما يسمح باستخدام PROFIBUS PA في المناطق الخطرةاستبدال الحلقات التناظرية التقليدية 4-20mA بالاتصالات الرقمية مع الحفاظ على بساطة التثبيت بسلكين التي يعتمد عليها مهندسو محطات المعالجة.
نظام SpliTConnect الذي يعد هذا المنهج جزءًا منه هو حل تثبيت الحافلات الميدانية المنظمة من Siemens لـ PROFIBUS PA.
بدلا من استخدام موصلات التقاطع T التقليدية الأسلاك في الموقع، المكونات SpliTConnect (TAPs، المنتهيات، المرفقات،والإدخالات الخروج) انقر معا لتشكيل نظام توزيع مجتمعة الميدان التي هي قوية ميكانيكيا، متماسكة باستمرار ، وسهلة لإعادة التكوين عند إضافة الأدوات أو استبدالها.
دور المنفذ داخل هذا النظام هو إغلاق النهايات المادية لكل جزء من كابل الجذع أو العصا بالمقاومة الصحيحة 100Ω وشبكة إنهاء المكثفات التي تتطلبها PROFIBUS PA.
| المعلم | القيمة |
|---|---|
| الوظيفة | محطّم قطعة PROFIBUS PA |
| المنطقة الخطرة | غير مناسب (غير سابق) |
| معدل البيانات | 31.25 كيلوبيت/ثانية |
| النظام | بروفيبوس PA SpliTConnect |
| محتويات العبوة | 5 وحدات لكل علبة |
| المقابل السابق | 6GK1905-0AD00 |
| بلد المنشأ | ألمانيا |
| RoHS | متوافق |
| الوضع | المنتج النشط |
تستخدم PROFIBUS PA تقنية نقل تستند إلى معيار الطبقة الفيزيائية IEC 61158-2 إشارة تعديل التيار المشفرة من مانشستر فوق جهد إمدادات الطاقة المتواصلة.
تم تعريف الكابل بالمعوقة المميزة (100Ω) ، ويجب أن تتطابق شبكة الإنهاء مع هذا المعوق في كلا الطرفين الماديين من الكابل لمنع انعكاسات الإشارة.
عندما لا يتم إنهاء جزء PA PROFIBUS بشكل صحيح ، يعاني شكل موجة الاتصال من تشويه من مكونات الإشارة المنعكسة التي تعود من الطرف المُتأثر.
عند 31.25 كيلوبايت / ثانية ، هذه تردد منخفض نسبياً ، والانعكاس المعتدل قد لا يسبب خسارة الاتصال الكاملة على الفور ، قد تبدو الشبكة تعمل ولكن مع أخطاء متقطعة.بعض الأجهزة تدور بشكل متكرر خارج الإنترنت وعلى الإنترنتأو قيم عملية غير منتظمة لا يمكن تفسيرها بالقياس الفيزيائي.
هذه الأعراض هي من بين أصعب مشاكل PROFIBUS PA لتشخيصها لأنها يمكن أن تبدو مشابهة لأضرار الكابلات أو دخول الرطوبة أو مشاكل برنامج الأجهزة الثابتة.الإنهاء الصحيح يزيل فئة كاملة من الأسباب المحتملة من التحقيق التشخيصي.
يحدد معيار IEC 61158-2 أن اثنين بالضبط من المنتهيات نشطان على أي جزء من PROFIBUS PA واحد في كل نهاية كابل مادي.أو محطات تحديد المواقع في أماكن أخرى غير نقاط نهاية الكابلات المادية، يخل في توازن المعوقة ويعيد إدخال الانعكاسات من نقاط الانتهاء الإضافية. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.
6GK1905-0AE00 هو النسخة غير الخطرة (غير EX) من محطم SpliTConnect. نظيره ، 6GK1905-0AD00 ،يحمل الموافقات للاستخدام في المناطق المحظورة بالمناطق الخطرة (مناطق EX). دائرة الإنهاء الوظيفية المقاومة 100Ω وشبكة إنهاء سعة 1μF المطلوبة بواسطة PROFIBUS PA هي متطابقة في كل من المتغيرات.
الفرق يكمن في حالة الموافقة على بناء العنصر.يجب أن تكون المكونات الكهربائية في المناطق الخطرة معتمدة للتأكد من أنها لا يمكن أن تشعل الغلاف الجوي القابل للاشتعال من خلال الشرارة أو درجات الحرارة المفرطة على السطح.
يحتوي متغير Ex على الشهادات ذات الصلة (عادة ATEX و / أو IECEx) ؛الاختلاف غير EX (هذا الجزء) لا يحمل مثل هذه الشهادة ولا يجوز تثبيته في المناطق الخطرة المصنفة بغض النظر عن كيفية توصيله ماديًا..
في مصنع العملية ، غالباً ما تمر كابلات PROFIBUS PA الجذعية عبر مناطق خطرة متعددة.
حتى لو كان مقرب DP/PA (في بداية الجزء) في منطقة آمنة، إذا امتدت القطعة إلى منطقة 2 أو منطقة 1،يجب أن تكون جميع المكونات على كابل هذا القطاع بما في ذلك المكتم في الطرف الآخر معتمدة على المنطقة المعمول بها.
لا يُسمح باستخدام جهاز التسجيل غير "Ex" إلا عندما يتم التأكد من أن الموقع المادي للجهاز نفسه يقع في منطقة غير سرية (آمنة).
تم تصميم محطم SpliTConnect ليتكامل مع المكونات الأخرى في نظام تجميع محطة الحقل PROFIBUS PA SpliTConnect التابع لشركة سيمنز:
الـSpliTConnect TAP(6GK1905-0AA00) هي عقدة الاتصال الجذعي التي تسمح لجهاز الميدان الفردي بالاتصال بالكابل الجذعي الرئيسي لـ PROFIBUS PA عبر التقاطع T دون قطع كابل الجذعي.يمكن أن يتم تجميع TAPs متعددة على طول الجذع باستخدام اتصال التحول العازل للكابل الجذعي.
الـمقبلات التوصيل(6GK1905-0AB00) يربط مقاطع تجميع TAP متعددة لتشكيل هياكل قطاعات طوبولوجية النجوم نقطة محايدة تقوم بتفرع القطعة إلى مجموعات عدة من العصبات.
الـ(سبليتكونكت ترميناتور)(هذه الوحدة) تغلق كلا الطرفين من هيكل الكابل المجمّع، مما يوفر نهاية القطعة المطلوبة.
The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.
هذا يسمح بالاتصال السريع والمتسق والخالي من الأدوات إلى كابل PROFIBUS PA ، مما يقلل من وقت التثبيت ويقضي على خطر خلع الأسلاك بشكل غير صحيح ، والقطبية المعاكسة ،أو اتصالات فضفاضة التي هي مصادر شائعة للخطأ في الكتل التقليدية للكتل أو الكتل المكشوفة.
السؤال 1: تحتوي كل حزمة على 5 محطات. كم عدد المحطات المطلوبة لجزء PROFIBUS PA؟
بالضبط اثنان واحد في كل نهاية مادية من كابل الجزء الرئيسي.كل شريحة PA يتطلب بالضبط اثنين من المنتهيات النشطة بغض النظر عن طول القطعة أو عدد من أجهزة الميدان المتصلة.
مع 5 وحدات لكل علبة، علبة واحدة توفر قطعتين كاملة، مع وحدة واحدة كاحتياطي.
بالنسبة للمشاريع التي تحتوي على قطاعات متعددة، قم بتخطيط كمية الطرفين كـ اثنين لكل قطعة بالإضافة إلى قطع الغيار المرغوبة.
السؤال 2: هل يمكن استخدام 6GK1905-0AE00 في أي مكان في صندوق PROFIBUS PA ، أو فقط في نهايات الكابل الفعلي؟
يجب أن يتم تثبيت المنفذ فقط في الطرفين الماديين لقطاع الكابل وليس في النقاط الوسيطة.
يخلق تثبيت محطة في منتصف القطعة، أو في نقطة فرع التقاطع T، عدم تطابق مضاعف في المعوقة الذي يقلل من جودة الإشارة بدلاً من تحسينها.يمنع SpliTConnect TAP بشكل مادي وضعًا غير صحيح من خلال عدم توفير نقطة اتصال نهائية إلا في نهايات القطاع المعينة.
السؤال 3: تحتوي العلبة على 5 وحدات. هل العلبات الجزئية متاحة، أم يجب طلب العلبة الكاملة؟
يتم طلب 6GK1905-0AE00 كحزمة كاملة من 5 وحدات ، والحد الأدنى للكمية هو حزمة واحدة (5 محطات). لا تقدم سيمنز وحدات فردية كعنصر كتالوج منفصل.
بالنسبة للمشاريع الصغيرة التي تحتاج فقط إلى اثنين أو أربعة محطات، والوحدات المتبقية من الحزمة بمثابة قطع الغيار.
يحتفظ مديرو المشاريع ذوي الخبرة بشكل روتيني بمحطات الاحتياطي ومكونات SpliTConnect الأخرى كمخزون للموقع لإعادة تكوين القطاعات السريعة واسترداد الأخطاء.
السؤال 4: ما هي الاختلافات البصرية بين الطرف الآخر غير المصنف (0AE00) والطرف الآخر المصنف (0AD00) ؟
كلا المنهجين مكونات بلاستيكية صغيرة مماثلة مصممة لنظام SpliTConnect.
الإصدار Ex-rated (0AD00) يحمل علامة Ex على الغلاف لتحديد معيار شهادته (عادة علامة ATEX II 2G ومكافئ IECEx).
النسخة غير EX (0AE00) لا تحمل هذه العلامة Ex.
غياب علامات إكس هو العلامة النهائية. عند صيانة المنشأة الحالية، تأكيد إكس مقابلحالة غير EX من علامة غطاء المكون الخاص بدلا من الاعتماد فقط على رقم الجزء المطبوع على طلب العمل، لأن أخطاء النسخ قد تحدث.
السؤال 5: هل يمكن استخدام محطة الإنهاء غير Ex SpliTConnect على شرائح PROFIBUS PA الآمنة جوهرياً إذا كان المحطة نفسها تقع في منطقة آمنة؟
إذا كان المنفذ يقع فعليًا في منطقة آمنة مؤكدة (غير سرية) ، ويتم الحفاظ على السلامة الجوهرية للقطعة من خلال الحد من التيار في مقربة DP / PA على حدود القطعة ،موقع المنفذ بالنسبة لحدود المنطقة الآمنة / الخطرة هو ما يحدد تصنيف Ex المناسب، وليس حالة السلامة الجوهرية للقطعة.
حماية السلامة الجوهرية تنطبق على الطاقة المتاحة في منطقة الخطر من الجزء من القطاع لا تغير شرط التصنيف للمكونات المثبتة في المناطق الآمنة.
إذا كان المنهي في المنطقة الآمنة، فإن النسخة غير السابقة مناسبة.
