جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |

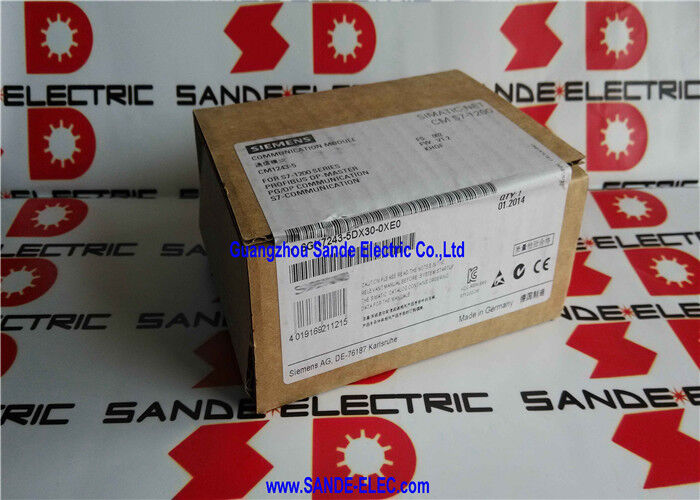

| رقم الموديل | 6GK7243-5DX30-0XE0 |
إن سيمنز 6GK7243-5DX30-0XE0 هي وحدة CM 1243-5 — وحدة الاتصال الرئيسية لـ PROFIBUS DP التي تمنح SIMATIC S7-1200 حضورًا كاملاً لـ PROFIBUS. تم تصميم S7-1200، وهي منصة وحدات التحكم المنطقية القابلة للبرمجة متوسطة المدى الحالية من سيمنز، من الألف إلى الياء حول PROFINET — تتضمن وحدات المعالجة المركزية الخاصة بها واجهات PROFINET مدمجة كمعيار. على النقيض من ذلك، لا يتوفر PROFIBUS بشكل أصلي على وحدة المعالجة المركزية S7-1200. تملأ وحدة CM 1243-5 هذه الفجوة عن طريق إضافة واجهة رئيسية مخصصة لـ PROFIBUS DP تتصل مباشرة بفتحة التوسيع اليسرى لوحدة S7-1200، وتعمل بشكل مستقل عن واجهة PROFINET لوحدة المعالجة المركزية.
لماذا قد تحتاج عملية تثبيت جديدة لوحدة S7-1200 إلى PROFIBUS؟ الإجابة هي القاعدة المثبتة تقريبًا دائمًا. تعمل آلاف المصانع في جميع أنحاء العالم بشبكات PROFIBUS DP التي تم بناؤها خلال العقدين الأول والثاني من القرن الحادي والعشرين، وتربط المحركات، ووحدات الإدخال/الإخراج عن بُعد، والأدوات، وأنظمة السلامة.
عندما تقوم هذه المصانع بالترقية إلى وحدات المعالجة المركزية S7-1200 — بالانتقال من منصات S7-200 أو S7-300 أو S7-400 القديمة — لا يتم استبدال أجهزة المجال الحالية وكابلات PROFIBUS كجزء من ترقية وحدة التحكم. تسمح وحدة CM 1243-5 لوحدة التحكم S7-1200 الجديدة بتولي دور السيد DP الذي كانت تشغله وحدة المعالجة المركزية القديمة سابقًا، مما يحافظ على البنية التحتية الكاملة لأجهزة المجال مع تحديث وحدة التحكم إلى منصة حالية ومدعومة.
الوحدة ذات صلة بنفس القدر بعمليات التثبيت الجديدة لوحدة S7-1200 حيث تتوفر أجهزة مجال معينة — خاصة محركات سيمنز الراسخة مثل MICROMASTER 440 أو إصدارات G120 القديمة — فقط بواجهات PROFIBUS.
تجعل وحدة CM 1243-5 هذه الأجهزة متاحة لوحدة S7-1200 دون الحاجة إلى استبدال أجهزة المجال.
| المعلمة | القيمة |
|---|---|
| دور PROFIBUS | سيد DP (الفئة 1) |
| الحد الأقصى لأجهزة DP التابعة | 16 |
| نطاق السرعة | 9.6 كيلوبت في الثانية - 12 ميجابت في الثانية |
| الواجهة المادية | 9 سنون Sub-D (RS-485) |
| جهد الإمداد | 24 فولت تيار مستمر |
| تبديد الطاقة | 2.4 واط |
| الأبعاد (العرض × الارتفاع × العمق) | 30 × 100 × 75 مم |
| الوزن | 0.19 كجم |
| الحماية | IP20 |
| الأصل | ألمانيا |
| الحالة | نشط |
تعمل وحدة CM 1243-5 كسيد DP من الفئة 1، مما يعني أنها تدير تبادل البيانات الدوري مع جميع أجهزة DP التابعة المتصلة. في كل دورة مسح PROFIBUS، ترسل وحدة CM 1243-5 بيانات الإخراج (قيم العمليات، نقاط الضبط، كلمات التحكم) إلى كل جهاز تابع وتستقبل بيانات الإدخال (القياسات، كلمات الحالة، قيم التغذية الراجعة) من كل جهاز تابع، وتحديث صورة العملية لوحدة المعالجة المركزية S7-1200 ببيانات الجهاز التابع الواردة وكتابة بيانات الإخراج لوحدة المعالجة المركزية إلى أجهزة الجهاز التابع.
يحدد حد 16 جهاز تابع الحد الأقصى لعدد أجهزة DP التابعة التي يمكن لوحدة CM 1243-5 إدارتها في وقت واحد. يشغل كل جهاز تابع عنوان DP تابع واحد على الشبكة (العنونة من 1 إلى 125)، ويجب أن يتناسب إجمالي حجم بيانات الإدخال/الإخراج من جميع الأجهزة التابعة الـ 16 ضمن سعة تبادل بيانات وحدة CM 1243-5.
بالنسبة لغالبية تطبيقات S7-1200 PROFIBUS — أربعة إلى ثمانية محركات بالإضافة إلى عدد قليل من محطات الإدخال/الإخراج عن بُعد — فإن حد 16 جهاز تابع كافٍ تمامًا.
بالنسبة لشبكات PROFIBUS الأكبر التي تحتوي على عشرات الأجهزة التابعة، فإن وحدات S7-300 أو S7-400 مع وحدات CP PROFIBUS المخصصة لها أو منافذ PROFIBUS المدمجة هي المنصة المناسبة، حيث تدعم ما يصل إلى 125 جهاز DP تابع لكل واجهة رئيسية.
يتم تكوين سرعة الناقل تلقائيًا من ملفات GSD (وصف المحطة العام) لأبطأ جهاز تابع على الشبكة — تعمل الشبكة بأعلى سرعة مشتركة تدعمها جميع الأجهزة التابعة المثبتة.
توفر وحدة CM 1243-5 ثلاث خدمات اتصال مميزة عبر موصل PROFIBUS الفردي الخاص بها، وفهم الخدمة المستخدمة مهم لاستكشاف الأخطاء وإصلاحها وتصميم الشبكة:
سيد PROFIBUS DP الدوري: الخدمة الأساسية — تبادل بيانات الإدخال/الإخراج المستمر والمحدد زمنيًا بين وحدة CM 1243-5 (كسيد) وأجهزة الجهاز التابع المكونة لها.
هذا هو مسار البيانات للمحركات ووحدات الإدخال/الإخراج وأدوات العمليات. يعتمد وقت الدورة على سرعة الناقل وحجم البيانات الإجمالي، ولكنه عادةً ما يكون بضع مللي ثانية بسرعات PROFIBUS العادية.
اتصال PG/OP: يسمح لمحطة برمجة STEP 7 أو TIA Portal المتصلة بناقل PROFIBUS بالوصول إلى وحدة المعالجة المركزية S7-1200 للمراقبة عبر الإنترنت، وتنزيل البرامج، والتشخيص — دون الحاجة إلى اتصال إيثرنت منفصل بوحدة المعالجة المركزية.
هذا مفيد بشكل خاص عندما لا توفر شبكة المصنع وصولاً إلى الإيثرنت إلى خزانة وحدة التحكم.
اتصال S7 (PUT/GET): يمكّن وحدة S7-1200 من تبادل البيانات مع وحدات PLC S7 الأخرى على نفس شبكة PROFIBUS باستخدام بروتوكول S7 الأصلي.
يمكن لنظام S7-400 أكبر يعمل كوحدة تحكم إشرافية للمصنع الاتصال بوحدات S7-1200 على شبكة PROFIBUS باستخدام كتل وظائف PUT/GET، وقراءة بيانات العمليات من وحدات S7-1200 وكتابة نقاط الضبط إليها دون الحاجة إلى اتصال إيثرنت منفصل.
تتصل وحدة CM 1243-5 بالجانب الأيسر لوحدة المعالجة المركزية S7-1200 عبر موصل النظام — نفس الواجهة الميكانيكية والكهربائية التي تستخدمها وحدات الاتصال الأخرى لـ S7-1200. تتلقى طاقة 24 فولت تيار مستمر عبر هذا الموصل من إمداد نظام S7-1200، ولا تتطلب أي اتصال طاقة خارجي.
يتم التكوين بالكامل في عرض الشبكة والجهاز في TIA Portal.
بعد إضافة وحدة CM 1243-5 إلى رف S7-1200 في تكوين الأجهزة، يتم تعريف شبكة PROFIBUS (عنوان الناقل، السرعة)، ويتم إضافة كل جهاز تابع من كتالوج أجهزة TIA Portal باستخدام ملف GSD للجهاز التابع.
يتم تعيين بيانات الإدخال/الإخراج للجهاز التابع إلى كتل بيانات PLC أو عناوين الإدخال/الإخراج، ويبدأ تبادل البيانات الدوري تلقائيًا بمجرد تنزيل التكوين وتنشيط الشبكة.
تعمل وحدة CM 1243-5 بشكل مستقل عن نشاط PROFINET لوحدة المعالجة المركزية S7-1200 — تعمل الشبكتان بالتوازي على نفس وحدة PLC، حيث تتبادل وحدة المعالجة المركزية البيانات مع أجهزة PROFIBUS عبر وحدة CM 1243-5 ومع أجهزة PROFINET عبر منفذ PROFINET المدمج الخاص بها في وقت واحد.
س1: هل يمكن لوحدة CM 1243-5 أن تعمل كجهاز تابع لـ PROFIBUS DP، أم كسيد فقط؟
وحدة CM 1243-5 هي سيد DP فقط — لا يمكن تكوينها كجهاز تابع لـ DP. هذا يعني أنها لا تستطيع استقبال بيانات دورية من سيد DP أعلى مستوى وإعادة توجيهها إلى وحدة المعالجة المركزية S7-1200 في وضع الجهاز التابع.
بالنسبة للتطبيقات التي يجب أن تعمل فيها وحدة S7-1200 كجهاز تابع لـ PROFIBUS DP (الاتصال بوحدة S7-400 إشرافية أو DCS كسيد لها)، يلزم وجود وحدة اتصال مختلفة — CM 1242-5 (6GK7242-5DX30-0XE0). توفر وحدة CM 1242-5 وظيفة جهاز DP تابع.
وحدتا CM 1243-5 و CM 1242-5 هما وحدتان مميزتان لأدوار مميزة.
س2: ما هو ملف GSD، وكيف يتم استخدامه عند توصيل جهاز تابع لـ PROFIBUS بوحدة CM 1243-5؟
ملف GSD (وصف المحطة العام) هو ملف وصف الجهاز الذي يوفره مصنع جهاز الجهاز التابع. يصف قدرات الجهاز التابع لـ PROFIBUS — تنسيقات البيانات المدعومة، وأحجام بيانات الإدخال/الإخراج، وخيارات التكوين، وسرعات الناقل المدعومة.
في TIA Portal، يتم استيراد ملف GSD للجهاز التابع إلى كتالوج الأجهزة، ثم يتم إضافة جهاز الجهاز التابع إلى تكوين شبكة PROFIBUS باستخدام خصائصه المعرفة بواسطة GSD.
تقرأ أداة تكوين TIA Portal ملف GSD لتحديد بنية البرقية الصحيحة لتبادل البيانات بين سيد CM 1243-5 والجهاز التابع.
ملفات GSD لمنتجات سيمنز متاحة من بوابة دعم سيمنز الصناعي عبر الإنترنت (SIOS)، وملفات GSD للأجهزة التابعة من أطراف ثالثة متاحة من مصنعي الأجهزة المعنيين.
س3: هل وحدة CM 1243-5 واحدة كافية لوحدة S7-1200 تحتاج إلى كل من PROFIBUS وواجهة إيثرنت ثانية؟
توفر وحدة CM 1243-5 فقط PROFIBUS — لا توجد وظيفة إيثرنت. إذا كانت وحدة S7-1200 تحتاج إلى واجهة إيثرنت ثانية (بالإضافة إلى منفذ PROFINET المدمج لوحدة المعالجة المركزية)، فيجب تثبيت وحدة اتصال منفصلة للإيثرنت (مثل CP 1243-1).
يمكن لوحدة S7-1200 استيعاب وحدات اتصال متعددة في فتحات التوسيع اليسرى الخاصة بها، لذا فإن الجمع بين CM 1243-5 لـ PROFIBUS مع CP 1243-1 لإيثرنت إضافي هو تكوين صالح، مع مراعاة قيود عدد الفتحات وميزانية الطاقة لطراز وحدة المعالجة المركزية S7-1200 المحدد.
س4: هل تدعم وحدة CM 1243-5 تشغيل PROFIBUS المتزامن لتطبيقات التحكم في الحركة؟
تدعم وحدة CM 1243-5 الاتصال الدوري القياسي لـ PROFIBUS DP (سيد DP-V1 الفئة 1) ولكنها غير مصممة لوضع التشغيل المتزامن لـ PROFIBUS DP-V2 (المعروف أيضًا باسم الوضع المتزامن أو الاتصال المتزامن بالساعة) المستخدم في التحكم في الحركة عالي الدقة.
بالنسبة للتطبيقات التي تتطلب مزامنة زمنية دقيقة بالميكروثانية بين المحركات على PROFIBUS — مثل الحركة المنسقة متعددة المحاور — فإن منصة تحكم حركة مخصصة (SIMOTION من سيمنز أو S7-300/400 مع CP قادر على PROFIBUS DP-V2) هي الحل المناسب.
وحدة CM 1243-5 مناسبة لأتمتة العمليات والآلات حيث يكون الاتصال الدوري القياسي بأوقات دورة بالمللي ثانية كافيًا.
س5: هل يمكن لـ TIA Portal تشخيص أخطاء أجهزة PROFIBUS التابعة عبر وحدة CM 1243-5؟
نعم. يوفر التشخيص عبر الإنترنت في TIA Portal وصولاً إلى معلومات التشخيص لوحدة CM 1243-5، بما في ذلك حالة كل جهاز تابع لـ DP تم تكوينه — سواء كان كل جهاز تابع يتواصل بشكل صحيح، أو في وضع الخطأ، أو غائبًا عن الشبكة.
يمكن الوصول إلى تشخيصات الجهاز التابع الفردية (بايتات الإنذار، بيانات التشخيص الموسعة من الأجهزة التي تدعم DP-V1) عبر عرض الجهاز والشبكة عبر الإنترنت في TIA Portal عند الاتصال بوحدة S7-1200 عبر PROFINET أو USB.
تنشئ وحدة CM 1243-5 نفسها تشخيصات في مخزن تشخيص النظام الخاص بوحدة S7-1200 إذا تطورت شبكة PROFIBUS إلى خطأ، مما يوفر طوابع زمنية ورموز خطأ تساعد في تحليل السبب الجذري.
