جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6GK7343-1CX10-0XE0 |
رقم القطعة: 6GK7343-1CX10-0XE0
الشركة المصنعة: سيمنز إيه جي (ألمانيا)
المحول: مفتاح مدمج بمنفذين (شريحة ERTEC 200) — يوفر منفذين RJ45 فعليين على واجهة IE واحدة
المنافذ الفعلية: 2 × RJ45 (10/100 ميجابت/ثانية)
بروتوكولات الاتصال:

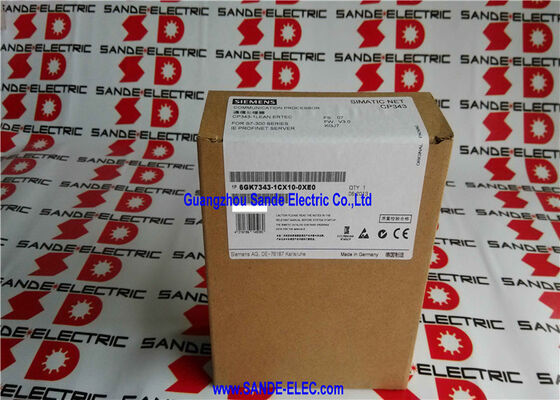

إن سيمنز 6GK7343-1CX10-0XE0 هو CP 343-1 Lean — معالج اتصالات شبكة إيثرنت صناعية مُحسّن التكلفة لمنصة SIMATIC S7-300.
يشغل فتحة واحدة في رف S7-300 بجانب وحدة المعالجة المركزية، ومن تلك الفتحة يدير اتصالات شبكة إيثرنت الصناعية الكاملة لوحدة S7-300: الحفاظ على اتصالات مع خوادم SCADA، ولوحات HMI، ووحدات PLC أخرى؛ تبادل بيانات العمليات الدورية كجهاز PROFINET IO؛ وتوفير الوصول للبرمجة عبر شبكة إيثرنت من محطات عمل STEP 7 / TIA Portal.
يشير تسمية "Lean" ضمن عائلة CP 343-1 إلى هذا كمتغير للمبتدئين — أخف في موارد الاتصال من CP 343-1 الكامل (6GK7343-1EX30) ولكنه يغطي جميع سيناريوهات الاتصال التي تتطلبها غالبية تطبيقات S7-300 Ethernet فعليًا.
TCP/IP مع نقل ISO (RFC 1006)، اتصال S7، جهاز PROFINET IO، جلب/كتابة، و UDP كلها موجودة؛ ما يفتقده Lean مقارنة بـ CP 343-1 الكامل هو بشكل أساسي اتصال S7 الموسع من جانب العميل (يدعم اتصال S7 كخادم ولكن ليس كعميل نشط)، وعدد معين من الاتصالات المتزامنة ذات الحجم الكبير.
للاتصال بـ HMI، والبرمجة عن بُعد، وجمع بيانات SCADA، وتكامل جهاز PROFINET IO، فإن Lean قادر تمامًا.
المحول المدمج بمنفذين ERTEC 200 هو ميزة عملية ذات مغزى.
تتطلب وحدة شبكة إيثرنت تقليدية بمنفذ واحد محولًا خارجيًا منفصلاً لتوصيل أكثر من جهاز واحد سفلي بوحدة PLC — تكلفة وفوق مساحة تتزايد عبر مصنع به عشرات محطات S7-300.
يعني المفتاح المدمج بمنفذين في CP 343-1 Lean أنه يمكن توصيل جهازي شبكة إيثرنت (على سبيل المثال، كابل شبكة المصنع ولوحة HMI أو جهاز آخر) مباشرةً بوحدة CP دون أي أجهزة محول خارجية.
يقلل هذا من مساحة اللوحة، ويلغي مصدر طاقة المحول وتركيبه على سكة DIN، ويبسط الأسلاك.
| المعلمة | القيمة |
|---|---|
| واجهة شبكة إيثرنت | 10/100 ميجابت/ثانية IE |
| المنافذ الفعلية | 2 × RJ45 (مفتاح مدمج بمنفذين) |
| شريحة المحول | ERTEC 200 |
| TCP/IP | نعم (SEND/RECEIVE، RFC 1006) |
| UDP | نعم (SEND/RECEIVE، بث متعدد) |
| PROFINET IO | وظيفة الجهاز |
| اتصال S7 | خادم |
| جلب/كتابة | نعم |
| SNMP | نعم (v1/v2c) |
| التهيئة عبر LAN | نعم |
| استبدال الوحدة | بدون PG |
| تيار الناقل الخلفي | 0.2 أمبير @ 5 فولت |
| مصدر خارجي | 24 فولت تيار مستمر، 0.16–0.2 أمبير |
TCP/IP مع SEND/RECEIVE: آلية تبادل البيانات الأساسية. تستخدم وحدة المعالجة المركزية S7-300 كتل مكتبة AG_SEND / AG_RECV من STEP 7 (أو كتل TIA Portal TCON/TSEND/TRECV المكافئة) لفتح اتصالات TCP مع شركاء بعيدين وتبادل البيانات.
بدون RFC 1006 (TCP خام)، يتواصل هذا مع أي جهاز TCP/IP — خوادم SCADA، وأنظمة مؤرخ قائمة على الكمبيوتر، ووحدات تحكم من جهات خارجية — بغض النظر عن الشركة المصنعة.
مع RFC 1006 (ISO-on-TCP)، يقوم النقل بتغليف مقاطع طبقة النقل ISO للتوافق مع أجهزة سيمنز الأخرى والبروتوكولات الصناعية القديمة التي استخدمت نقل ISO بشكل أصلي.
UDP مع SEND/RECEIVE والبث المتعدد: التبادل المستند إلى UDP غير متصل — لا يوجد اتصال دائم للحفاظ عليه، حمل أقل، مناسب لبث بيانات دوري والاتصال من واحد إلى متعدد. يتيح البث المتعدد لوحدة CP إرسال البيانات إلى مستلمين متعددين في وقت واحد دون تكرار الإرسال لكل مستلم، وهو مفيد لبث حالة المصنع على نطاق واسع أو مزامنة الوقت.
جهاز PROFINET IO: يمكن لـ CP 343-1 Lean العمل كجهاز PROFINET IO — وضع بيانات الإدخال/الإخراج لوحدة S7-300 في تبادل IO الدوري لوحدة تحكم PROFINET IO.
في هذا الدور، تظهر وحدة S7-300 مع CP 343-1 Lean لوحدة تحكم PROFINET IO (ربما S7-400 أو S7-1500 أكبر تعمل كسيد النظام) كجهاز IO عن بُعد، مع إدارة وحدة CP لتبادل بيانات PROFINET الدوري.
هذه هي الآلية التي تسمح لأنظمة S7-300 بالاندماج في هياكل المصانع القائمة على PROFINET التي سبقت متغيرات وحدة المعالجة المركزية PROFINET الخاصة بـ S7-300.
جلب/كتابة: يسمح هذا البروتوكول لجهاز بعيد (PG، كمبيوتر، أو نظام SCADA) بقراءة أو كتابة كتل بيانات S7-300 مباشرة دون أي برنامج سلم يعالج الاتصال.
جلب/كتابة هو بروتوكول استقصاء — يبدأ الجهاز البعيد كل قراءة أو كتابة؛ تستجيب وحدة CP بالوصول مباشرة إلى بيانات وحدة المعالجة المركزية.
هذا يبسط تكامل SCADA لأن نظام SCADA يمكنه تعيين عناوين بيانات S7-300 مباشرة إلى قاعدة بيانات العلامات الخاصة به.
اتصال S7 (خادم): يدعم CP 343-1 Lean اتصال S7 في دور الخادم — يستجيب لطلبات اتصال S7 من أجهزة S7 أخرى أو من عملاء متوافقين مع S7 (مثل لوحات Siemens HMI التي تتواصل في وضع بروتوكول S7).
كخادم، يسمح للأجهزة الأخرى بقراءة وكتابة بيانات وحدة المعالجة المركزية الخاصة به.
لا يبدأ متغير Lean اتصال S7 كعميل نشط؛ لرسائل S7 نشطة كعميل، يمكن استخدام كتل PUT/GET الخاصة بوحدة المعالجة المركزية في STEP 7 لاتصال S7 محدود دون وحدة CP.
ميزتان تشغيليتان تعالجان سيناريوهات الصيانة الحقيقية:
التهيئة عبر LAN يعني أنه يمكن تعيين عنوان IP واسم جهاز PROFINET لوحدة CP 343-1 Lean الجديدة عن بُعد عبر شبكة إيثرنت دون توصيل جهاز برمجة فعليًا بوحدة PLC.
عند وصول وحدة CP بديلة إلى مصنع بعيد، يقوم محطة عمل STEP 7 أو TIA Portal على نفس شبكة إيثرنت بتعيين هوية الشبكة للوحدة — عنوان IP، قناع الشبكة الفرعية، الموجه — باستخدام أدوات الشبكة المستندة إلى NDIS المضمنة مع STEP 7.
الوحدة متصلة بالإنترنت وعاملة دون الحاجة إلى مهندس خدمة لجلب كمبيوتر محمول إلى الجهاز.
استبدال الوحدة بدون PG يوسع هذا المفهوم: تخزن وحدة CP تكوينها في ذاكرة غير متطايرة.
عند تثبيت وحدة CP 343-1 Lean بديلة في نفس فتحة الرف، تقوم بتنزيل تكوينها من ذاكرة وحدة المعالجة المركزية S7-300 تلقائيًا عند التشغيل — تعرف وحدة المعالجة المركزية تكوين وحدة CP الذي ينتمي إلى رفها وتنقلها إلى الوحدة الجديدة.
يقوم مهندس الخدمة بتثبيت الوحدة الفعلية؛ يقوم النظام بالباقي.
س 1: يدعم CP 343-1 Lean اتصال S7 كخادم فقط. ماذا يعني هذا لتبادل البيانات مع وحدات تحكم S7 أخرى؟
في وضع الخادم، تستجيب وحدة CP 343-1 Lean لطلبات اتصال S7 من أجهزة سيمنز الأخرى ولكنها لا تبدأ هذه الطلبات بنفسها.
هذا يعني أن محطة هندسة STEP 7 أو TIA Portal يمكنها الوصول إلى بيانات وحدة المعالجة المركزية، ووحدات تحكم S7 الأخرى التي تبدأ تعليمات PUT/GET يمكنها قراءة وكتابة البيانات في كتل بيانات وحدة المعالجة المركزية هذه.
لكي تقرأ وحدة المعالجة المركزية على جانب CP 343-1 Lean البيانات بنشاط من وحدة تحكم S7 بعيدة عبر شبكة إيثرنت، يجب عليها استخدام إما كتل وظائف STEP 7 PUT/GET مع اتصال S7 الخاص بوحدة CP (الذي يعمل ضمن نفس المشروع) أو TCP/IP SEND/RECEIVE إذا كانت وحدة التحكم البعيدة تعمل أيضًا كخادم TCP.
س 2: يحتوي المفتاح المدمج على منفذين RJ45. هل يدعم CP 343-1 Lean طوبولوجيا الخط أو الحلقة، أم النجمة فقط؟
يدعم المفتاح المدمج بمنفذين كلاً من طوبولوجيا النجمة والخط (سلسلة).
في طوبولوجيا الخط، يتصل أحد منافذ RJ45 بجهاز الشبكة العلوي (محول أو CP آخر) ويتصل الآخر بالجهاز السفلي التالي — إنشاء سلسلة من وحدات CP 343-1 Lean دون الحاجة إلى محول مركزي لكل نقطة اتصال.
هذه طوبولوجيا شائعة في صفوف اللوحات أو خطوط الإنتاج حيث يتم ترتيب وحدات التحكم فعليًا في تسلسل وسيكون وجود محول بنية تحتية منفصل في كل موقع غير مريح.
طوبولوجيا الحلقة (لتكرار الوسائط) غير مدعومة بواسطة CP 343-1 Lean؛ لطوبولوجيا الحلقة مع MRP (بروتوكول تكرار الوسائط)، يلزم وجود CP 343-1 Advanced الكامل (6GK7343-1GX30).
س 3: ما هو الحد الأقصى لعدد اتصالات TCP المتزامنة التي يدعمها CP 343-1 Lean؟
يدعم CP 343-1 Lean عددًا محدودًا من الاتصالات النشطة المتزامنة — أقل من CP 343-1 الكامل، وهو الاختلاف المعماري الرئيسي بين المتغيرين. يغطي مورد الاتصال النموذجي في إصدار Lean السيناريوهات الشائعة: عدة اتصالات TCP مع أنظمة SCADA/المؤرخ، واتصال S7 واحد أو اثنين مع لوحات HMI، واتصال جهاز PROFINET IO.
لتطبيقات الاتصال المتعدد عالي الكثافة (العديد من عملاء SCADA المتزامنين، شركاء S7 متعددين متزامنين)، يجب تحديد CP 343-1 الكامل (6GK7343-1EX30) مع جدول اتصالات أكبر.
س 4: هل يمكن تكوين CP 343-1 Lean في TIA Portal، أم أن STEP 7 V5.x مطلوب؟
يمكن تكوين CP 343-1 Lean في كل من STEP 7 V5.5 (الكلاسيكي) و TIA Portal (V13 والإصدارات الأحدث، مع حزمة دعم الأجهزة المناسبة).
في TIA Portal، تظهر وحدة CP في كتالوج الأجهزة تحت SIMATIC NET / S7-300 communication modules ويتم تكوينها باستخدام مربع حوار خصائص وحدة CP ضمن تكوين الشبكة.
يوفر TIA Portal بيئة موحدة لتكوين وحدة المعالجة المركزية S7-300، واتصالات شبكة إيثرنت الخاصة بـ CP 343-1 Lean، وتكوين جهاز PROFINET IO في أداة واحدة.
س 5: هل يدعم CP 343-1 Lean وظيفة وحدة تحكم PROFINET IO، أم الجهاز فقط؟
تدعم وحدة CP 343-1 Lean 6GK7343-1CX10-0XE0 وظيفة جهاز PROFINET IO فقط — لا يمكنها العمل كوحدة تحكم PROFINET IO لإدارة أجهزة IO الموزعة على شبكة PROFINET.
لأنظمة S7-300 التي تحتاج إلى العمل كوحدة تحكم PROFINET IO (إدارة أجهزة ET 200SP، ET 200M، أو أجهزة PROFINET IO أخرى)، يلزم إما وحدة معالجة مركزية قادرة على PROFINET (مثل CPU 315-2 PN/DP) أو CP 343-1 Advanced (6GK7343-1GX30) مع قدرة وحدة تحكم PROFINET IO.
تسمح وظيفة IO Device الخاصة بـ Lean بإدارتها بواسطة وحدة تحكم PROFINET IO علوية، وهو الدور المناسب لوحدة S7-300 تعمل كجهاز تابع أو محطة فرعية في نظام PROFINET أكبر.
