| مكان المنشأ | النمسا |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |

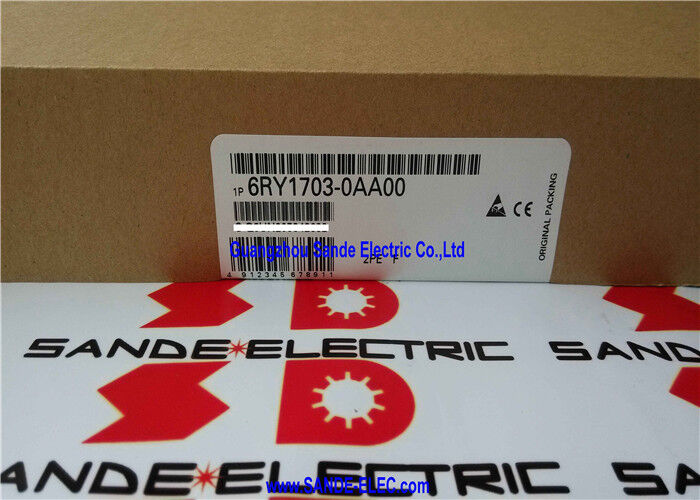

| رقم الموديل | 6RY1703-0AA00 |
رقم القطعة: 6RY1703-0000
تعيين المكون الداخلي: C98043-A7001-L1
الشركة المصنعة: سيمنز إيه جي (ألمانيا)
نوع المنتج: CUD1 — لوحة التحكم بالحلقة المغلقة (لوحة التحكم الإلكترونية / لوحة دقيقة)
6RY1703-0000 هو رقم طلب السوق للوحة CUD1 (وحدة التحكم الرقمية 1) — لوحة التحكم الرقمية الرئيسية في قلب كل محرك تيار مستمر SIMOREG DC-MASTER 6RA70 من سيمنز. تعيين تسمية المكون الداخلي C98043-A7001-L1 يحدد هذا كإصدار الجيل L1 من CUD1.
CUD1 هو دماغ SIMOREG 6RA70. معالجان دقيقان على هذه اللوحة ينفذان جميع وظائف التحكم بالحلقة المغلقة للمحرك: حلقة تنظيم تيار المنتج، وحلقة التحكم في السرعة، وخصائص إضعاف المجال، ومولد وظيفة المنحدر، وخوارزميات المراقبة الوقائية. تحتوي اللوحة أيضًا على مجموعة المعلمات الكاملة للمحرك، وتتعامل مع واجهة DriveMonitor التسلسلية للتكليف، وتدير أي اتصال بالحافلة الميدانية عبر لوحات الخيارات الموصلة في فتحات التوسيع الخاصة بها.
تقسم منصة 6RA70 إلكترونياتها إلى ثلاث لوحات رئيسية: CUD1 (هذه اللوحة — التحكم)، PIB/C98043-A7002 (واجهة الطاقة — إشعال الثايرستور)، و FSB/C98043-A7004 (إمداد المجال). CUD1 هي اللوحة الوحيدة التي تخزن معلمات المحرك. عند استبدال CUD1، يجب إعادة إدخال مجموعة معلمات المحرك من نسخة احتياطية موثقة — اللوحتان الأخريان لا تحتويان على بيانات تكوين.
يشير تعيين L1 إلى أقدم جيل تصميم CUD1. تُعرف المحركات ذات C98043-A7001-L1 بحالة الإنتاج A1 أو A2. تقبل هذه المحركات إصدارات البرامج 1.xx و 2.xx فقط. تستخدم المحركات اللاحقة (حالة الإنتاج A3 وما فوق) لوحة L2 وتشغل إصدارات البرامج 3.xx وما فوق. يجب احترام علاقة توافق الأجهزة/البرامج هذه — تحميل إصدارات برامج غير صحيحة يفسد CUD1.
| معلمة | قيمة |
|---|---|
| رقم القطعة | 6RY1703-0000 |
| مرجع المكون | C98043-A7001-L1 |
| الشركة المصنعة | سيمنز إيه جي |
| نوع المنتج | CUD1 — لوحة التحكم بالحلقة المغلقة (لوحة دقيقة) |
| عائلة المنتج | SIMOREG DC-MASTER 6RA70 |
| الوظيفة | التحكم في سرعة/تيار محرك التيار المستمر، تخزين المعلمات، الحافلة الميدانية |
| سلسلة L | L1 (محركات حالة الإنتاج A1/A2) |
| البرامج المتوافقة | الإصدارات 1.xx و 2.xx فقط |
| توقف الإنتاج | 2007/01/08 |
| بلد المنشأ | ألمانيا / رومانيا |
تقوم CUD1 بتخزين مجموعة المعلمات الكاملة التي تحدد سلوك المحرك: بيانات المحرك، مكاسب منظم الحلقة المغلقة، أوقات المنحدر، تكوين الإدخال/الإخراج، مصادر نقطة الضبط، وعتبات الحماية. كل هذه البيانات التكوينية موجودة على CUD1 — وليس على أي لوحة أخرى في المحرك.
عند استبدال CUD1، فإن النسخة الاحتياطية للمعلمات ضرورية. بدون نسخة احتياطية موثقة، يتطلب المحرك إعادة تكليف كاملة: إعادة إدخال بيانات المحرك، والضبط التلقائي للمنظم، وإعادة تكوين الإدخال/الإخراج، والتحقق من جميع إعدادات الحماية. في بيئة الإنتاج، يمكن أن يعني هذا وقت توقف ممتد.
يمكن لـ DriveMonitor — أداة التكليف المستندة إلى الكمبيوتر من سيمنز لـ 6RA70 — تنزيل مجموعة المعلمات الكاملة إلى ملف كمبيوتر. يجب أن يكون لدى أي موقع به محركات SIMOREG 6RA70 نسخة احتياطية حالية لمعلمات DriveMonitor لكل محرك كجزء من ممارسات الصيانة القياسية، بغض النظر عما إذا كان هناك توقع لفشل لوحة.
تخدم C98043-A7001-L1 (6RY1703-0000) محركات حالة الإنتاج A1 و A2. يمكن التعرف على هذه المحركات من لوحة التصنيف. عند البحث عن بديل، فإن التأكد من أن سلسلة L للوحة البديلة تتطابق مع حالة إنتاج المحرك المثبت إلزامي.
تركيب لوحة L2 في محرك L1/A1-A2 (أو العكس) ينتج عنه تركيبة أجهزة وبرامج غير متوافقة تمنع المحرك من العمل. سيكون عدم التطابق واضحًا عند التشغيل — لن يتم تهيئة المحرك بشكل صحيح.
س1: يظهر SIMOREG 6RA70 الخطأ F063 (خطأ ذاكرة الوصول العشوائي) أو F064 (خطأ ذاكرة القراءة فقط) عند كل تشغيل، مما يمنع أي عملية. هل CUD1 (6RY1703-0000) هو السبب المحتمل؟
يشير F063 و F064 عند التشغيل إلى خطأ في الذاكرة في مكونات ذاكرة الوصول العشوائي أو ذاكرة القراءة فقط الداخلية لـ CUD1 — هذه المكونات موجودة على لوحة CUD1 نفسها. يعني خطأ الذاكرة المؤكد أن CUD1 قد فشلت ويجب استبدالها. قبل الطلب، قم بتأكيد حالة الإنتاج من لوحة تصنيف المحرك لضمان أن البديل هو سلسلة L1.
س2: توقف إنتاج 6RY1703-0000 في عام 2007. هل لا يزال متاحًا؟
يحتوي سوق قطع غيار محركات التيار المستمر الصناعية المتخصصة على لوحات CUD1 مختبرة من هذه السلسلة. برامج التبادل — حيث يتم إرجاع اللوحة المعيبة للحصول على رصيد مقابل وحدة مختبرة — شائعة مع أخصائيي إصلاح محركات التيار المستمر. قم بتأكيد سلسلة L على أي لوحة تم الحصول عليها تتطابق مع متطلبات L1 قبل الشراء.
س3: لوحة CUD1 الفاشلة لا تحتوي على نسخة احتياطية للمعلمات. ما هو إجراء إعادة التكليف؟
يلزم إعادة تكليف كاملة: إدخال بيانات لوحة اسم المحرك (مقاومة المنتج، الحث، التيار المقنن، السرعة)، الضبط التلقائي للمنظم (حلقة التيار والسرعة)، تكوين الإدخال/الإخراج ونقطة الضبط، والتحقق من عتبات الحماية. دليل تكليف SIMOREG 6RA70 من سيمنز (متاح عبر دعم صناعة سيمنز) يفصل الإجراء. خصص يومًا كاملاً على الأقل لمحرك بدون مجموعة معلمات بدء.
س4: هل يمكن استخدام لوحة C98043-A7001-L2 (6RY1703-0001) إذا كانت L1 غير متوفرة؟
لا — تم تصميم لوحة L2 لمحركات حالة الإنتاج A3 وما فوق وتتطلب إصدارات البرامج 3.xx. تركيب أجهزة L2 في محرك L1/A1-A2 ببرامج متوافقة مع L1 سينتج عنه تركيبة غير متوافقة. لن يعمل المحرك بشكل صحيح. إذا كانت لوحة L1 غير متوفرة، فقد يكون مسار ترقية الأجهزة والبرامج لجيل CUD1 بأكمله (التحويل إلى L2 ببرامج مطابقة) خيارًا مع دعم متخصص لمحركات التيار المستمر، ولكنه يتطلب تخطيطًا دقيقًا وليس مجرد تبديل لوحة.
س5: منصة 6RA70 تتقادم. هل هناك مسار هجرة حديث إذا لم يكن من الممكن الحصول على CUD1؟
SINAMICS DCM (DC Master) هي منصة محولات التيار المستمر الحالية من سيمنز والخلف المباشر لـ SIMOREG 6RA70. تحتفظ الهجرة من 6RA70 إلى SINAMICS DCM بمحرك التيار المستمر الحالي — يتم استبدال إلكترونيات المحول فقط. يغطي DCM نفس نطاق الطاقة ويستخدم PROFIBUS/PROFINET بدلاً من بنية الناقل التسلسلي/الميداني لـ 6RA70. بالنسبة للمواقع التي أصبح فيها الحصول على CUD1 غير موثوق به، فإن الهجرة المخطط لها إلى SINAMICS DCM هي الحل طويل الأجل.
