جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | SIMENS |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1747-L532 |

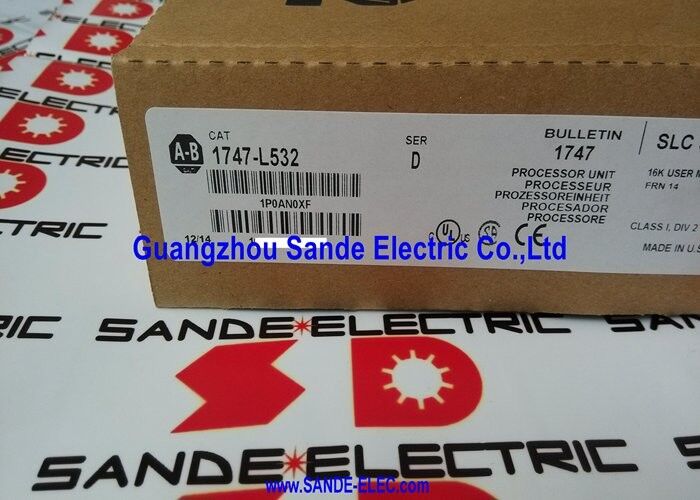

رقم القطعة: 1747-L532
الشركة المصنعة: Allen-Bradley / Rockwell Automation (الولايات المتحدة الأمريكية)
خط الإنتاج: SLC 500 وmdash; نظام PLC معياري
الحد الأقصى للإدخال/الإخراج التناظري: 480 (محلي) هيكل الإدخال/الإخراج المحلي: ما يصل إلى 3 (30 فتحة وحدة كحد أقصى لكل هيكل محلي)
إجمالي فتحات الإدخال/الإخراج المحلية: 30 (سعة الوحدة القصوى)
منافذ الاتصال:
الحالة: تم إيقاف الإنتاج وmdash; سوق نشط للإرث/الفائض
التطبيقات: التحكم في العمليات، آلات التعبئة والتغليف، مناولة المواد، التحكم في التدفئة والتهوية وتكييف الهواء، معالجة المياه/مياه الصرف الصحي، أنظمة النقل، التحكم المساعد في أدوات الآلات

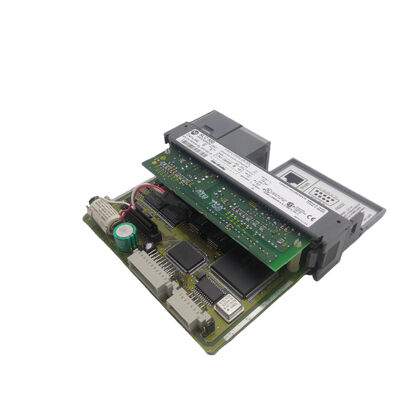

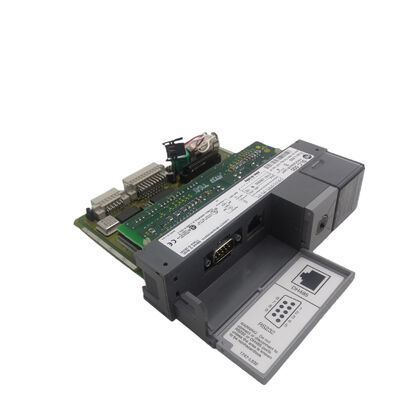

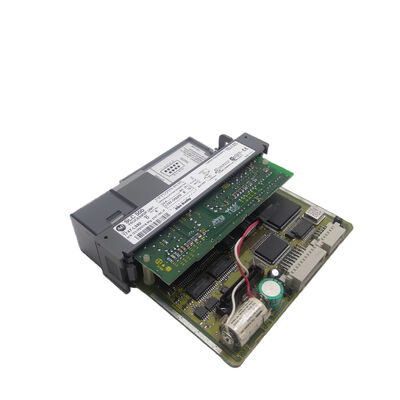

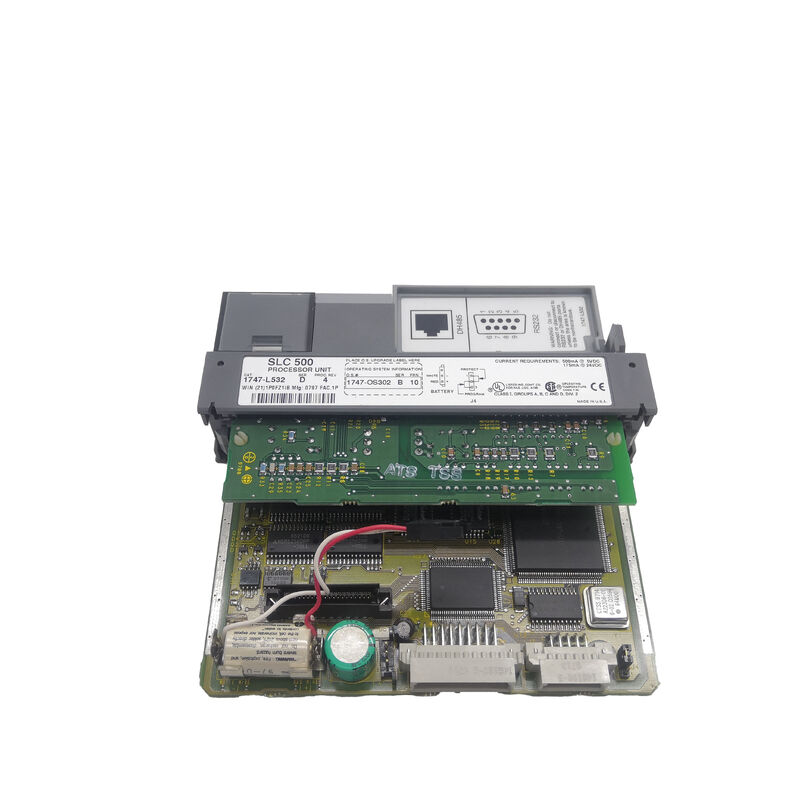

إن Allen-Bradley 1747-L532 هو معالج SLC 5/03 وmdash; وحدة المعالجة المركزية متوسطة المدى في عائلة SLC 500 من Rockwell Automation التي شغلت النقطة المثلى بين وحدات 5/01 و 5/02 للمبتدئين (محدودة بذاكرة أصغر ومعدلات مسح أبطأ) ومتغيرات 5/04 و 5/05 المتطورة (مبررة بتركيبات شبكات كبيرة وبرامج ضخمة).
عندما كانت منصة SLC 500 هي وحدة التحكم المنطقية القابلة للبرمجة متوسطة المدى السائدة في التصنيع في أمريكا الشمالية في التسعينيات والعقد الأول من القرن الحادي والعشرين، كانت SLC 5/03 هي ما تحتاجه معظم التطبيقات بالفعل: سعة إدخال/إخراج كافية لغالبية مهام التحكم في الآلات والعمليات، و RS-232 و DH-485 مدمجان للبرمجة واتصال واجهة الإنسان والآلة (HMI)، وتحرير عبر الإنترنت لتعديل البرامج أثناء تشغيل الآلة دون إيقاف الإنتاج، ومجموعة تعليمات متقدمة متوافقة مع PLC-5 سمحت للمهندسين بتطبيق أنماط برمجة مألوفة من وحدات التحكم المتطورة من Allen-Bradley.
جلب 1747-L532 تحسينين محددين مقارنة بسابقه SLC 5/02 مما جعله أكثر فائدة بكثير لتطبيقات العمليات المستمرة.
أولاً، أدى إضافة RS-232 المدمج إلى إلغاء الحاجة إلى وحدة اتصال خارجية للوصول إلى برمجة الكمبيوتر والاتصال بواجهة الإنسان والآلة وmdash؛ يدعم منفذ RS-232 بروتوكول DF1 مزدوج الاتجاه للاتصالات من نقطة إلى نقطة مع أنظمة SCADA وأطراف المشغل، ويمكن تبديله إلى وضع DH-485 لعمليات الشبكة متعددة النقاط حيث تشترك وحدات تحكم SLC 500 متعددة في كابل شبكة واحد.
ثانياً، كانت سعة الذاكرة البالغة 16 ألف كافية للبرامج المعقدة التي تتطلبها تطبيقات التحكم في العمليات ومناولة المواد وmdash؛ حلقات PID لمتغيرات عمليات متعددة، وإدارة الوصفات مع جداول البيانات، وبرامج نمط مخطط الوظائف المتسلسل المبنية من سلاسل المؤقت/العداد/المقارنة، ووظائف التشخيص والإبلاغ التي توقعها مديرو الإنتاج.
الاسم الذي يتعرف عليه مهندسو التصنيع هو "SLC 5/03" وmdash; تسمية العائلة التي تظهر في وثائق البرمجة وسجلات الصيانة وقوائم قطع الغيار في جميع القواعد المثبتة في أمريكا الشمالية وعلى مستوى العالم. 1747-L532 هو رقم الكتالوج؛ SLC 5/03 هو كيف يصفه المهندسون عند البحث عن بديل.
| المعلمة | القيمة |
|---|---|
| ذاكرة المستخدم | 16 ألف كلمة (ذاكرة وصول عشوائي مدعومة بالبطارية) |
| وقت مسح البرنامج | 1 مللي ثانية / 1 ألف برنامج |
| وقت مسح الإدخال/الإخراج | 0.225 مللي ثانية |
| الحد الأقصى للمدخلات | 4096 |
| الحد الأقصى للمخرجات | 4096 |
| الحد الأقصى للإدخال/الإخراج التناظري | 480 |
| الهيكل المحلي | 3 (30 فتحة كحد أقصى.) |
| منفذ RS-232 | DF1 / DH-485 / ASCII |
| منفذ DH-485 | مدمج |
| ساعة الوقت الفعلي | مدمجة |
| التحرير عبر الإنترنت | نعم |
| درجة حرارة التشغيل. | 0 إلى +60 درجة مئوية |
| البطارية | 1747-BA (مع مؤشر انخفاض) |
| البرمجة | RSLogix 500 |
| الحالة | تم إيقاف الإنتاج |
يحدد منفذا الاتصال المدمجان في 1747-L532 كيفية اندماجه في شبكة الأتمتة بالمصنع، وكان مزيج RS-232/DH-485 هو بنية شبكة SLC 500 القياسية خلال التسعينيات.
DH-485 (Data Highway 485) هي شبكة Allen-Bradley التسلسلية متعددة النقاط المبنية على الطبقة المادية RS-485، وتعمل بسرعة تصل إلى 19.2 كيلوبت في الثانية. يمكن لما يصل إلى 32 عقدة مشاركة مقطع DH-485 واحد، بما في ذلك وحدات تحكم SLC 500، وأطراف واجهة الإنسان والآلة PanelView، وأنظمة SCADA المستندة إلى الكمبيوتر باستخدام 1761-NET-AIC (محول الواجهة المتقدم) أو محول مشابه.
على شبكة DH-485، يمكن لـ 1747-L532 تلقي تنزيلات البرامج، وخدمة طلبات المراقبة عبر الإنترنت، وتلقي أوامر القراءة/الكتابة من واجهة الإنسان والآلة، وتبادل البيانات مع وحدات تحكم SLC 500 الأخرى عبر رسائل الند للند.
RS-232 يوفر اتصال نقطة إلى نقطة لبرمجة الكمبيوتر المحمول (عبر كابل RS-232 مناسب لمحول USB-RS232 على أجهزة الكمبيوتر الحديثة)، ولوحات واجهة الإنسان والآلة المحلية التي تتواصل عبر بروتوكول DF1، وللأجهزة الخارجية مثل الطابعات وقارئات الباركود التي تتواصل في وضع ASCII.
يمكن إعادة تكوين منفذ RS-232 بين أوضاع DF1 مزدوج الاتجاه، و DF1 نصف المزدوج، و DH-485، و ASCII وmdash؛ إعداد برمجي في RSLogix 500 يسمح لنفس المنفذ المادي بخدمة احتياجات اتصال مختلفة دون تغييرات في الأجهزة.
لشبكات أوسع وmdash؛ الاتصال بـ ControlNet أو EtherNet/IP وmdash؛ يتم تثبيت وحدات اتصال إضافية (1747-KE لبوابة DH+، أو وحدات ماسح الإدخال/الإخراج عن بعد) في فتحات هيكل SLC 500 بجانب وحدة المعالجة المركزية.
يدعم 1747-L532 أيضًا وحدات ماسح الإدخال/الإخراج عن بعد ووحدات ماسح DeviceNet في الهيكل المحلي، مما يوسع بنية الإدخال/الإخراج إلى هياكل بعيدة عبر المنشأة.
يتم الوصول إلى الحد الأقصى لعدد الإدخال/الإخراج في 1747-L532 البالغ 4096 مدخل و 4096 مخرج من خلال مزيج من الإدخال/الإخراج المحلي في ما يصل إلى ثلاثة هياكل محلية والإدخال/الإخراج عن بعد عبر وحدات ماسح الإدخال/الإخراج عن بعد.
محليًا، يمكن لثلاثة هياكل استيعاب ما يصل إلى 30 فتحة وحدة إجمالاً، مما يدعم ما يصل إلى 960 نقطة إدخال/إخراج محلية (اعتمادًا على اختيار الوحدة وسعة مزود الطاقة). يوسع الإدخال/الإخراج عن بعد هذا إلى 4096 نقطة إدخال/إخراج منفصلة كاملة، ويربط الهياكل البعيدة عبر كابل الإدخال/الإخراج عن بعد بوحدات الماسح المثبتة في الهيكل المحلي.
تستوعب سعة الإدخال/الإخراج التناظري البالغة 480 جهاز قياس واسع النطاق وmdash؛ 480 قناة إدخال/إخراج تناظري عبر عائلة وحدات 1746 التناظرية (1746-NI4، 1746-NI8، 1746-NO4V، 1746-NO4I، وغيرها) تغطي تطبيقات المعالجة بعشرات المستشعرات وحلقات التحكم.
تتضمن عائلة وحدات الإدخال/الإخراج 1746 أكثر من 50 نوعًا من الوحدات التي تغطي كل شيء من الرقمي والتناظري القياسي إلى أنواع المدخلات المتخصصة (مزدوج حراري، RTD، عداد عالي السرعة) وأنواع المخرجات (مرحل، ترانزستور، تيار تناظري، جهد تناظري).
كانت مجموعة تعليمات SLC 5/03 توسعًا كبيرًا مقارنة بوحدات SLC 5/01 و 5/02 الأبسط، حيث دمجت فئات التعليمات التي كانت مرتبطة سابقًا بمنصة PLC-5 الأكثر تكلفة من Allen-Bradley:
PID (التناسبية-التكاملية-التفاضلية): تنفذ التعليمات المدمجة PID حلقة تحكم PID كاملة في تعليمات واحدة، وتأخذ مدخل متغير العملية، وتقارنه بنقطة ضبط، وتحسب قيمة خرج مع مكاسب قابلة للتكوين، ومضادات التجاوز، وترشيح تفاضلي. يمكن تشغيل حلقات PID متعددة في وقت واحد، محدودة بالذاكرة المتاحة ووقت المسح.
رياضيات الفاصلة العائمة: الجمع والطرح والضرب والقسمة والدوال المثلثية واللوغاريتمات التي تعمل على أرقام الفاصلة العائمة IEEE 32 بت وmdash؛ ضرورية لقياس الوحدات الهندسية، وحسابات مكاسب PID، وأي تطبيق يتطلب قيمًا كسرية.
تعليمات ASCII: معالجة السلاسل، مقارنة الأحرف، وإدخال/إخراج المنفذ التسلسلي لاتصال وضع ASCII وmdash؛ مما يمكّن 1747-L532 من تبادل بيانات النص مع واجهات الإنسان والآلة، وقارئات الباركود، والطابعات، وأجهزة الوزن دون الحاجة إلى وحدات اتصال إضافية.
STI (مقاطعة زمنية قابلة للتحديد): تنفذ روتينًا فرعيًا معينًا على فترات زمنية ثابتة مستقلة عن المسح الرئيسي وmdash؛ مما يسمح لحلقات PID وتسجيل البيانات والوظائف الحرجة زمنيًا بالعمل بمعدلات عينة ثابتة بغض النظر عن تباين وقت المسح للبرنامج الرئيسي.
العنونة غير المباشرة: معالجة المصفوفات، وإدارة الوصفات، والوصول الديناميكي للبيانات الذي يتبع قيم المؤشرات بدلاً من العناوين الثابتة وmdash؛ مما يتيح هياكل بيانات مرنة بسّطت العديد من برامج التطبيقات الواقعية.
س 1: يستخدم 1747-L532 بطارية لدعم ذاكرة الوصول العشوائي. كم تدوم البطارية، وماذا يحدث عندما تنفد؟
بطارية 1747-BA تدوم عادة من 1 إلى 3 سنوات حسب ظروف التشغيل وmdash؛ فهي تحافظ على حالة ذاكرة الوصول العشوائي عند إيقاف تشغيل وحدة المعالجة المركزية.
يضيء مؤشر BATT في وحدة المعالجة المركزية عندما ينخفض جهد البطارية عن الحد الأدنى، مما يعطي تحذيرًا مسبقًا قبل فقدان السعة. عند فشل البطارية وفقدان وحدة المعالجة المركزية للطاقة، تُفقد جميع بيانات ذاكرة الوصول العشوائي المدعومة بالبطارية وmdash؛ بما في ذلك برنامج المستخدم وجداول البيانات والمتغيرات الاحتكارية.
إذا تم تثبيت وحدة نسخ احتياطي لـ Flash EPROM (1747-M13 وتم حفظ نسخة احتياطية من البرنامج عليها، فإن وحدة المعالجة المركزية تعيد تحميل البرنامج من Flash عند التشغيل تلقائيًا، مما يستعيد التشغيل. بدون نسخ احتياطي لـ Flash، يجب إعادة تحميل البرنامج من RSLogix 500.
س 2: تحدد المواصفات 3 هياكل إدخال/إخراج محلية و 30 فتحة. هل هذه 30 فتحة لكل هيكل، أم 30 إجمالاً؟
الحد الأقصى البالغ 30 فتحة هو الإجمالي عبر الهياكل المحلية الثلاثة مجتمعة وmdash؛ ليس 30 فتحة لكل هيكل. تأتي هياكل SLC 500 الفردية في تكوينات 4 و 7 و 10 و 13 فتحة. ستوفر ثلاثة هياكل ذات 13 فتحة 39 موضع فتحة فعليًا، ولكن معالج 1747-L532 يدعم بحد أقصى 30 فتحة وحدة إجمالاً في تكوين الإدخال/الإخراج المحلي الخاص به.
تشغل وحدة المعالجة المركزية فتحة واحدة بنفسها، تاركة 29 لفتحات الإدخال/الإخراج ووحدات الاتصال عبر الهياكل الثلاثة.
لأكثر من 30 فتحة وحدة محلية، تقوم وحدة ماسح الإدخال/الإخراج عن بعد بتوسيع النظام إلى هياكل بعيدة.
س 3: هل يمكن لـ 1747-L532 الاتصال بوحدات تحكم Allen-Bradley CompactLogix أو ControlLogix الحديثة على شبكة EtherNet/IP؟
لا يدعم 1747-L532 شبكة EtherNet/IP بشكل أصلي. اتصالاته المدمجة هي RS-232 و DH-485.
يتطلب الاتصال بين SLC 5/03 ومنصة Logix الحديثة عبر EtherNet/IP وحدة واجهة إيثرنت إضافية 1747-KFC15 مثبتة في هيكل SLC 500، والتي تربط SLC 500 بشبكة EtherNet/IP وتمكّن تبادل بيانات تعليمات MSG بين عائلتي وحدات التحكم.
بدلاً من ذلك، يمكن لـ 1761-NET-AIC وبوابات بروتوكول مختلفة الربط بين شبكات RS-232/DH-485 الخاصة بـ SLC 5/03 وشبكات EtherNet/IP.
الاتصال المباشر وغير الوسيط بشبكة EtherNet/IP هو قدرة متغير SLC 5/05 (1747-L551/L552/L553)، وليس 5/03.
س 4: هل البرمجة عبر الإنترنت (تحرير وقت التشغيل) مدعومة بالكامل، وهل هناك قيود؟
نعم، يدعم SLC 5/03 البرمجة عبر الإنترنت وmdash؛ إضافة وتعديل وحذف صفوف السلم أثناء وجود المعالج في وضع REM RUN دون إيقاف مسح البرنامج. هناك بعض القيود التشغيلية: يتم الاحتفاظ بالتحرير في منطقة تحرير حتى يقبله المهندس، وعند هذه النقطة يصبح الصف مباشرًا.
قد يكون للصفوف التي تحتوي على تعليمات معقدة (تعليمات الملف، عناصر SFC) قيود على التحرير.
أثناء التحرير عبر الإنترنت، يستمر المعالج في المسح والتحكم في المخرجات وmdash؛ أي تحرير خاطئ ينتج عنه خرج غير صحيح يكون نشطًا على الفور، لذا يلزم الحذر أثناء التحرير على الآلات قيد التشغيل.
يجب تحديد مفتاح الوضع REM للمفتاح الرئيسي للتحرير عبر الإنترنت؛ وضع RUN يمنع تغييرات البرنامج.
س 5: تم إيقاف إنتاج 1747-L532. ما هو مسار الترحيل الموصى به من Allen-Bradley؟
توصي Rockwell Automation بالترحيل من SLC 500 إلى منصة CompactLogix (سلسلة 1769-L3x أو 1769-L4x) كبديل وظيفي مباشر.
توفر وحدات تحكم CompactLogix شبكة EtherNet/IP بشكل أصلي، وذاكرة وسعة إدخال/إخراج أكبر بكثير، وبرمجة Studio 5000 Logix Designer، ونفس مجموعة تعليمات عائلة Logix الأساسية المستخدمة عبر محفظة وحدات التحكم المنطقية القابلة للبرمجة الحالية من Allen-Bradley.
يوفر مركز الترحيل من Rockwell أدوات مساعدة بما في ذلك دليل ترحيل RSLogix 500 إلى Studio 5000 وملاحظات التطبيق لتحويل برامج SLC 500 إلى تنسيق Logix.
يمكن إعادة استخدام بعض وحدات الإدخال/الإخراج SLC 500 مع محولات Ethernet 1747-AENTR كإدخال/إخراج عن بعد في أنظمة CompactLogix، مما يحافظ على استثمار الأسلاك الميدانية أثناء الترحيل.
