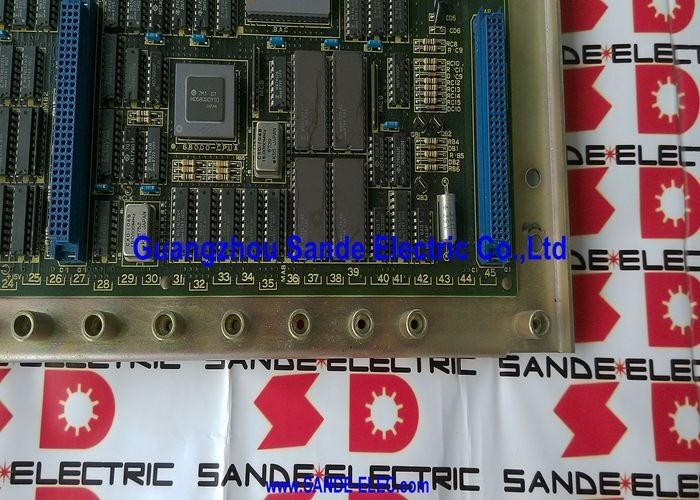

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1010-0200 |
تمثل سلسلة FANUC 11 (F11) علامة فارقة مهمة في تاريخ CNC: لقد كانت واحدة من أنظمة CNC الرقمية من الجيل الأول لـ FANUC. استخدمت أجيال FANUC CNC السابقة اتصالات مؤازرة تناظرية وهندسة تحكم رقمية بسيطة نسبيًا. انتقلت السلسلة 11 إلى التحكم الرقمي في المحرك - وهي خطوة هندسية أساسية أدت إلى تحسين دقة المؤازرة وتقليل الانحراف وإلغاء متطلبات المعايرة التناظرية للأنظمة السابقة.
تشير تسمية "Digital Master PCB 11 Control" في وصف المستخدم مباشرة إلى هوية هذا الجيل. A16B-1010-0200 هي اللوحة الرئيسية للإصدار الأول من هذه البنية الرقمية - الجيل 11-A (الطراز A).
| المعلمة | قيمة |
|---|---|
| نظام CNC | سلسلة فانوك 11-A (F11) |
| متناسق | 11M (التصنيع الآلي)، 11T (التحول) |
| واجهة | الألياف الضوئية |
| عرض | 9 بوصة CRT أو 14 بوصة CRT ملونة |
| ميزة | فتحات بطاقة المحور المحيطي |
| مسلسل | A16B-1010 |
يدعم الطراز A16B-1010-0200 خيارين لعرض CRT، يتم تحديدهما بواسطة بطاقة معالج الرسومات المثبتة:
9 بوصة CRT (أحادية اللون):شاشة عرض قياسية لتشغيل CNC القائم على النص — عرض البرنامج، ومواضع المحاور، وجداول المعلمات، ورسائل التنبيه. شاشة مدمجة مناسبة للوحات التشغيل الأصغر حجمًا.
شاشة CRT ملونة مقاس 14 بوصة:شاشة ملونة أكبر تتيح عرض مسار الأداة الرسومية بالألوان الكاملة وواجهة المشغل المحسنة. يتم استخدامها عندما يتم تحديد واجهة مشغل ملونة أكبر بواسطة منشئ الآلة.
تحدد بطاقة معالج الرسوميات الموجودة في فتحة الرسومات الخاصة بـ CNC نوع العرض النشط. تدعم اللوحة الرئيسية A16B-1010-0200 كلا التكوينين.
استبدال اللوحة الرئيسية لمركز التصنيع من السلسلة 11-M:فشل مركز التصنيع FANUC 11-M في التهيئة - شاشة فارغة، لا توجد وظيفة محور، لا توجد استجابة. تم تحديد اللوحة الرئيسية A16B-1010-0200 على أنها الخطأ. يؤدي الاستبدال بتكوين الوحدة الأصلية (بطاقات المحور ولوحات الذاكرة ومعالج الرسومات المعاد تركيبه) إلى استعادة التشغيل الكامل لـ 11-M.
تجديد مركز الدوران من السلسلة 11-T:تم تجديد مركز الخراطة الأقدم 11-T لمواصلة خدمة الإنتاج. تم استبدال A16B-1010-0200 باعتباره جوهر تجديد نظام التحكم، وإعادة ضبط عمر خدمة اللوحة الرئيسية.
س1: ما الفرق بين السلسلة 11-A والسلسلة 11 الأحدث في السلسلة A16B-1010؟
A16B-1010-0200 هي اللوحة الرئيسية من الجيل الأول (11-A) لسلسلة CNC الرقمية من السلسلة 11. تضمنت متغيرات السلسلة 11 اللاحقة - بما في ذلك الأجيال 11-B و11-C ضمن سلسلة A16B-1010 - تحديثات للأجهزة تعمل على تحسين الأداء وتوسيع سعة الذاكرة وتحسين بنية التحكم في المحور. أرقام الأجزاء المجاورة في نطاق A16B-1010 (مثل A16B-1010-0210، A16B-1010-0321، A16B-1010-0331) تمثل هذه الأجيال اللاحقة. تعد A16B-1010-0200 نقطة البداية 11-A لعائلة CNC الرقمية من السلسلة 11.
س2: هل تستخدم واجهة الألياف الضوئية الموجودة على A16B-1010-0200 نفس بروتوكول FSSB مثل أنظمة FANUC الأحدث؟
لا. إن واجهة الألياف الضوئية الموجودة في A16B-1010-0200 مخصصة لنقل بيانات النظام وإشارات الرسومات بين اللوحة الرئيسية ووحدة العرض/الرسومات - فهي عبارة عن رابط اتصال بيانات لأغراض العرض. وهذا يختلف عن FSSB اللاحق (Fanuc Servo Servo Bus) الخاص بـ FANUC، وهو عبارة عن واجهة أوامر محرك مؤازر من الألياف الضوئية. تخدم الألياف الضوئية في سياق السلسلة 11 غرضًا معماريًا مختلفًا.
س3: هل يتم إعادة استخدام كافة بطاقات الذاكرة والمحور من التثبيت الأصلي A16B-1010-0200 على لوحة بديلة؟
نعم. يجب إزالة بطاقات المحور الطرفية وبطاقة معالج الرسوميات ولوحات الذاكرة والوحدات المرتبطة بها من اللوحة الرئيسية الفاشلة وإعادة تثبيتها في اللوحة البديلة A16B-1010-0200. تحمل هذه اللوحات والوحدات تكوين المحور ونوع العرض وبرنامج النظام. يؤدي نقلها إلى اللوحة البديلة إلى الحفاظ على تكوين النظام الأصلي دون الحاجة إلى إعادة بناء كاملة من البداية.
س4: ما هي النسخة الاحتياطية للبيانات المطلوبة قبل استبدال A16B-1010-0200؟
قم بعمل نسخة احتياطية لجميع معلمات CNC وبرامج الأجزاء المخزنة قبل إزالة اللوحة الرئيسية. في عصر السلسلة 11، يتم إجراء النسخ الاحتياطي عادةً عبر RS-232C إلى أداة ثقب الشريط الورقي أو مسجل شرائط الكاسيت أو جهاز الكمبيوتر المتصل بـ RS-232C اعتمادًا على خيارات الإدخال/الإخراج الخاصة بالجهاز. تأكد من دليل صيانة السلسلة 11 من طريقة النسخ الاحتياطي المتوفرة على الجهاز المحدد قبل بدء الاستبدال.
