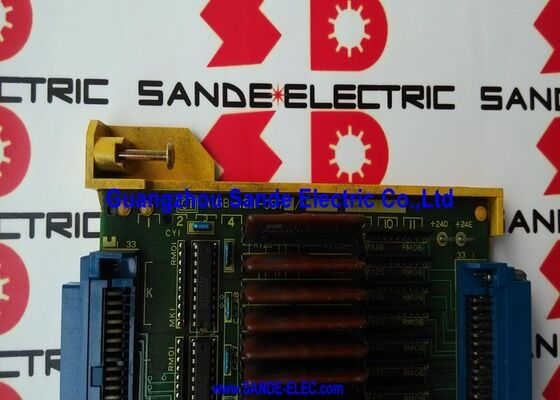

لوحة الدوائر A16B-1211-0970 A16B-1211-O97O

A16B-1211-0970 FANUC المسلسل 0-C صفر التحكم E3 I/O PCB 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

صفر التحكم E3 أكثر لوحة إدخال / إخراج كاملة

تستخدم عائلة لوحات إدخال وإخراج FANUC Series 0-C (Zero C، أو F0C) تسمية E لتحديد مستويات قدرة إدخال وإخراج مختلفة ضمن نطاق A16B-1211-097x:

يشير تصنيف E3 A16B-1211-0970 إلى اللوحة المملوءة بالكامل. جميع قنوات الدخول 104 وقنوات الإخراج 72 مجتمعة ونشطة.الاختلافات E2 و E1 تحمل دوائر أقل تدريجيا لأدوات آلة أبسط حيث هناك حاجة إلى نقاط إدخال / إخراج أقل.

لمراكز التصنيع والتحويل من السلسلة 0-C مع ألواح المشغل المجهزة بالكامل ، ومبادلات الأدوات الآلية ، وأنظمة الحافلات ، والدوائر الهيدروليكية ،تكوين E3 يوفر العدد الكامل لإدخال وإخراج المطلوب دون نفاد القنوات.

المواصفات الرئيسية

دمج سلم PMC كيف يعمل مجلس E3

يتم توصيل A16B-1211-0970 بمحرك PMC (المتحكم الآلي القابل للبرمجة) من سلسلة 0-C CNC. يقرأ برنامج السلم جميع حالات المدخلات 104 في كل دورة مسح ويكتب على جميع المخرجات 72.

الجسور E3:

• سلك المجال للآلات (المفاتيح، أجهزة الاستشعار، المحركات)
• الحافلة الداخلية للـ PMC في CNC

عندما تفشل A16B-1211-0970 ، يفقد PMC الاتصال مع أجهزة حقل الآلة. توقف تسلسلات الآلة. لا يمكن لـ PMC التأكد من أن القفلات خالية ، ولا يمكن التحقق من اكتمال تغيير الأدوات.ولا يمكنها أن تقود أجهزة التحكم في الآلاتعادة ما تقوم CNC بتوليد إنذارات وصلة إدخال/إخراج محددة لمدى عنوان لوحة E3

سيناريوهات التطبيق

فشل إدخال/إخراج مركز التصنيع 0-MC:يطور مركز FANUC 0-MC للتصنيع إنذارات PMC العشوائية التي تؤثر على وظائف تبديل الأدوات والحاويات. تظل وظائف المحور الرئيسي طبيعية. تم تحديد لوحة A16B-1211-0970 E3 كمصدر خطأ.استبدال استعادة كامل 104/72 الاتصالات الدخلية / الخارجة.

مركز تحول 0-TC مع أتمتة معقدة:يستخدم مركز التحويل 0-TC مع تغذية شريط ، وقطار هيدروليكي ، ومدخلات 90 من 104 مدخلات متاحة و 65 من 72 مخرج.السعة الكاملة لوحة E3 تستوعب هذا الحمل الإشارة بشكل مريح.

الأسئلة الشائعة

س1: ما هو الفرق بين E3 (A16B-1211-0970) و E2 (A16B-1211-0971) ؟

E3 هي اللوحة المملوءة بالكامل مع 104 DI / 72 DO. E2 (A16B-1211-0971) لديها عدد أقل من دوائر الإدخال / الإخراجE3 و E2 تخدم نفس الفتحة المادية في سلسلة 0-C CNC ولكن لا يمكن تبادلها دون التأثير على توافر عنوان I / Oإذا كان برنامج PMC للآلة يتناول المدخلات أو الإخراجات في نطاق 73104 DI أو 5772 DO ، فإن هذه الإشارات غير موجودة على استبدال E2.

السؤال 2: هل استبدال A16B-1211-0970 يتطلب تغييرات في برنامج PMC؟

لا، برنامج PMC يستخدم عناوين الإدخال والخروج وليس هوية لوحة الأجهزةاستبدال A16B-1211-0970 مع لوحة E3 متطابقة في نفس تكوين العنوان يعيد الاتصال بالكامل PMC I / O دون أي تعديل برنامج PMCيستمر برنامج السلم الحالي في معالجة نفس نقاط الدخول والخروج 104/72 على اللوحة الجديدة.

السؤال 3: هل دوائر الخروج من لوحة E3 ترانزستور أو نوع رلاي؟

تستخدم لوحات إدخال/إخراج السلسلة 0-C دوائر إخراج ترانزستورية (نوع الغبار) ‬ وليس جهات اتصال رلاي ميكانيكية. لا تحتوي مخرجات الترانزستور على أجزاء متحركة للاستنزاف ويمكن أن تتحول بمعدلات دورة أعلى من رلاي.فهي مناسبة لتحكم لفائف الإرسال، مصابيح مؤشرات، وملفات الصمامات الكهربائية ولكن تتطلب اتصالات رلاي خارجية لتبديل أحمال الجهد الكهربائي.التحقق من نوع الإخراج ومتطلبات الحمل من الوثائق الكهربائية للآلة قبل توصيل أي حمولة إخراج.

السؤال 4: ما هو نطاق رمز إنذار PMC الذي يشير إلى A16B-1211-0970؟

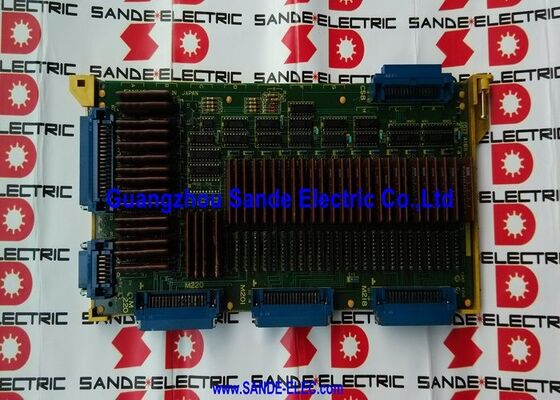

إن إنذارات الإدخال والإخراج التي يتم إنشاؤها عند فشل لوحة E3 عادة ما تتضمن رموز إنذار PMC المتعلقة بمجموعة عناوين اتصالات وصلة الإدخال والإخراج المخصصة لللوحة.يتم توثيق رموز الإنذار المحددة في دليل صيانة جهاز PMC من سلسلة FANUC 0-C ودليل توصيل الأجهزةإن الإنذارات التي تشير إلى كتلة عناوين الإدخال / الإخراج المحددة المخصصة لمجموعة موصلات لوحة E3 (M186 ، M196 ، M201 ، M218 ، M220) في تكوين إدخال / إخراج CNC تضيق العيب إلى هذه اللوحة.
